Калибры для идентификации болтов/винтов, ISO M, саморезы ..

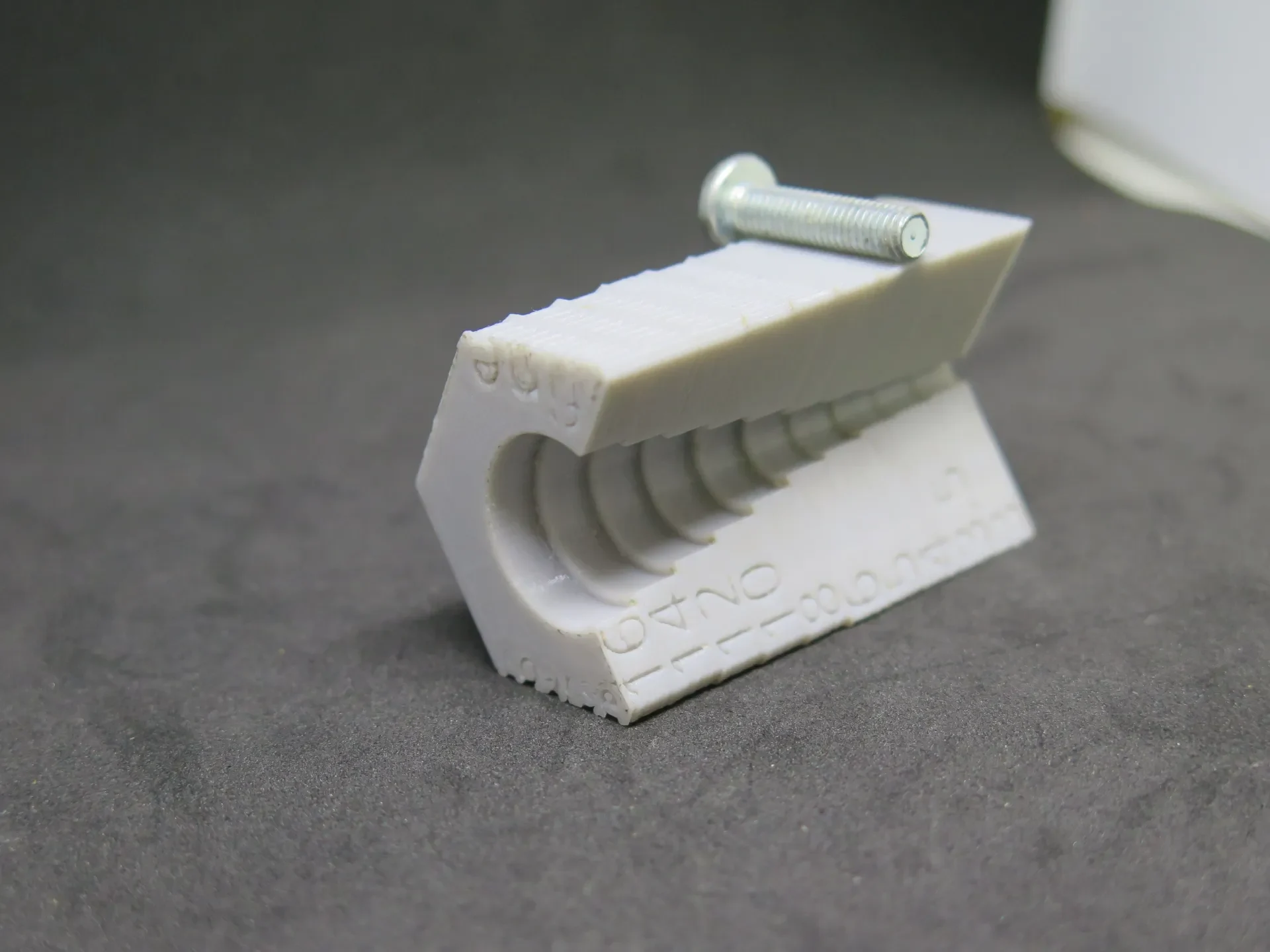

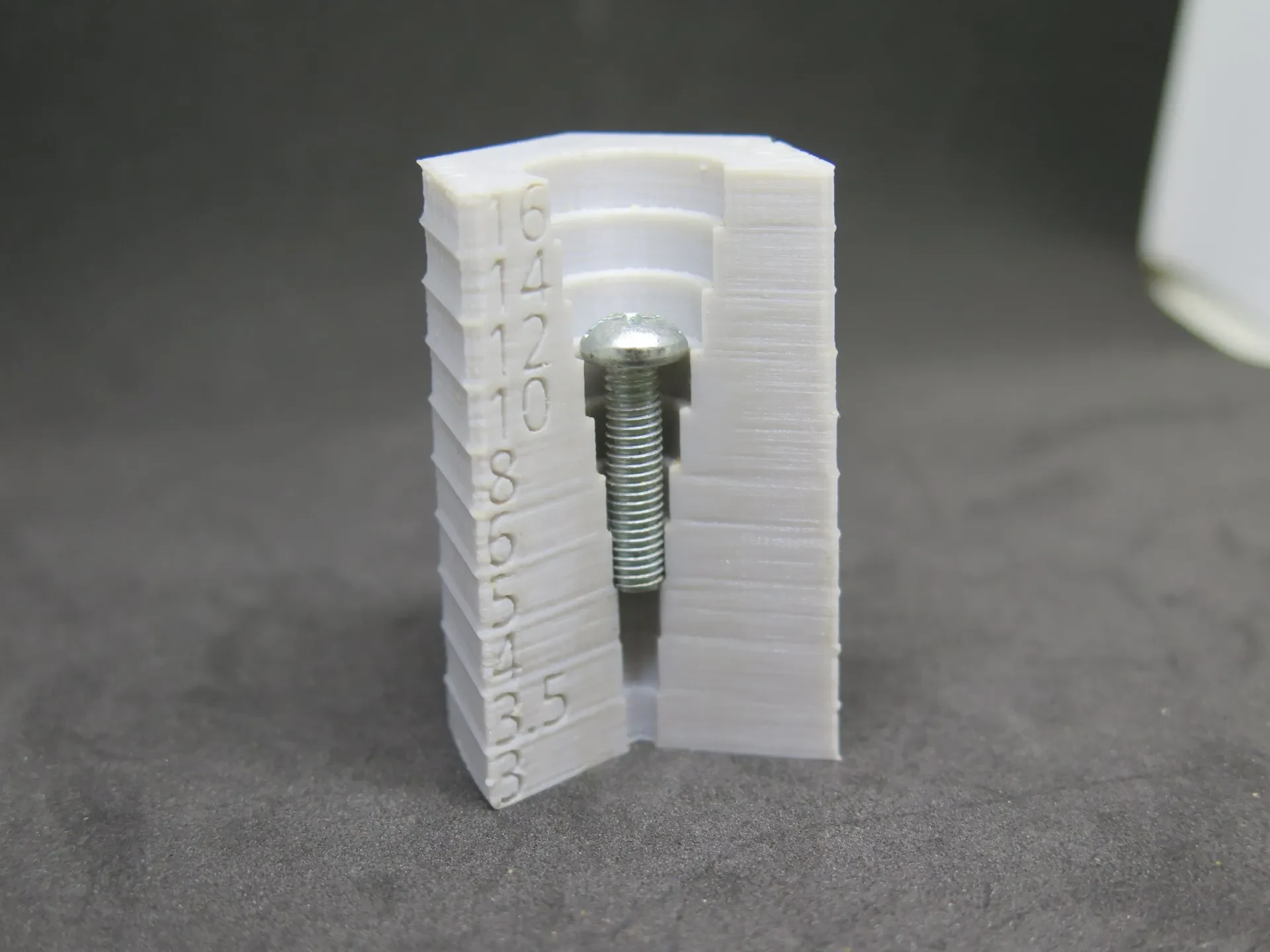

Это, по крайней мере, несколько новые датчики для идентификации болтов. Центральное отверстие имеет размер, соответствующий внешнему диаметру обычных болтов в наборе (номинально с превышением размера на 0,1 мм, но ваш принтер может отличаться). У вас должна быть возможность вставить болт, и место его остановки соответствует размеру винта, посмотрите на маркировку слева. (Очень короткие болты или болты с необычно большими головками могут зацепиться за головку раньше, чем они зацепятся за стержень. Вы можете посмотреть на него оттуда или найти более длинный винт, который кажется одинакового размера. Сопоставить два болта легче, чем определить размер.) Точное ощущение от болта будет варьироваться в зависимости от вашего принтера, но обычно он должен заметно ослабевать на следующем по величине размере и не переходить к следующему меньшему размеру без значительного насилия.

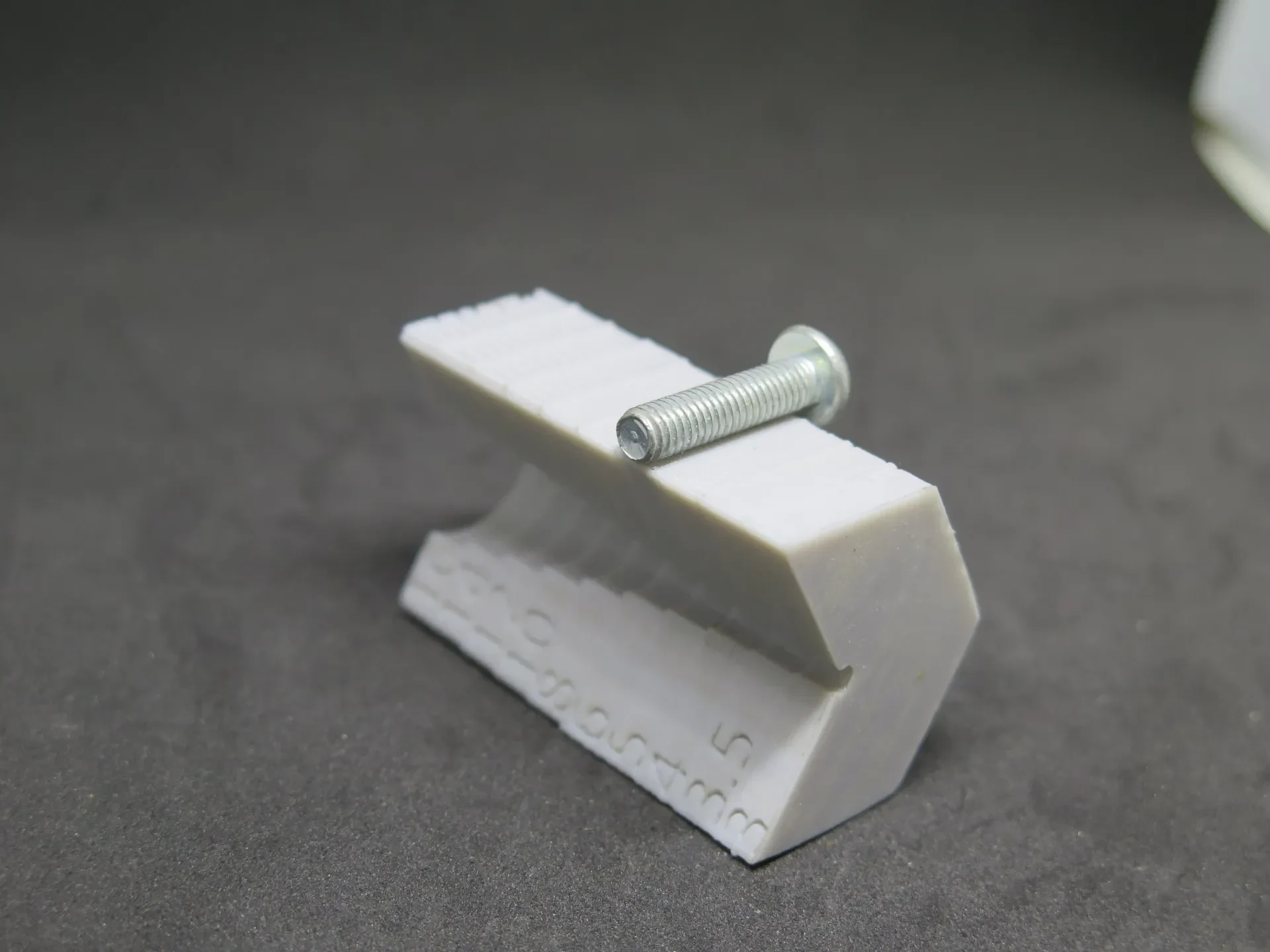

Как только вы это сделаете, у каждого из них появится два варианта. Поместите винт вдоль ребристых поверхностей с обеих сторон, чтобы определить шаг винта. Соответствующий шаг явно зацепит винт, но он просто соскользнет с неправильного размера. Вы можете прочитать шаг на задней стороне шкалы или посмотреть вверху название этой конкретной подсерии.
Включено:
Болты ISO серии M. Это, несомненно, самая попу��ярная серия болтов общего назначения во всем мире. Большинство болтов серии M имеют «крупный» размер, который является предполагаемым размером, если не указано иное. Основная маркировка — это большой диаметр в мм, задняя маркировка — шаг резьбы в мм/об. См. https://en.wikipedia.org/wiki/ISO_metric_screw_thread.
Файл с названием «DIN Wood» взят из стандарта DIN 7998 «Резьба и концы резьбы для шурупов по дереву», который, похоже, используется в большинстве шурупов по дереву, продаваемых в Великобритании и ЕС, хотя я не думаю, что когда-либо видел, чтобы кто-нибудь правильно цитировал его. Спереди слева указан основной диаметр винта, включая резьбу. По часовой стрелке — профиль резьбы, шаг в мм/оборот (обратите внимание, это номинальный шаг, там довольно широкий допустимый диапазон) и размер предварительного сверления (размер продаваемого центрального вала винта без резьбы).
Файл с именем «ISO Self-Tapping» предназначен для ISO 1478 «Нарезная резьба», который, как я полагаю, предназначен для саморезов для листового металла. Маркировка такая же, как у набора DIN Wood, за исключением «калибра», который представляет собой безразмерное число (ранее), используемое для обозначения размера.
Дела:
См. документ Onshape для информации о постоянной разработке дополнительных стандартов.
