параметрическая регулируемая мебельная ножка einstellbare..
Общий
Мне нужны были регулируемые ножки для IKEA Kalax. Это творение, которое я создал.
Резьба представляет собой модифицированную резьбу M24x2,5, поэтому ее легче и лучше печатать.
Я без проблем распечатал его с соплом 0,6 мм на высоте слоя 0,3 мм и с соплом 0,4 мм на высоте слоя 0,2 мм.
Размеры из STL
диаметр от монтажной поверхности: 40 мм
диаметр от стопы: 35 мм
высота подножки: 5 мм
минимальная высота: 40 мм
максимальная высота: около 55 мм
диаметр от крепёжных отверстий: 4мм
Руководство по данным .f3d
Чтобы настроить эту опору для вашего специального приложения, вы можете загрузить данные .f3d для Autodesk Fusion360 и изменить их с помощью параметрической таблицы.
Здесь вы сможете подобрать самые важные диаметры, не ища в конструкции. Некоторые параметры имеют небольшую формулу. Это убережет вас от ошибок ;-)
Настройки печати
Принтер: Kingroon KP3s с соплом 0,6 мм.
Высота слоя: 0,30 мм
Заполнение: 25% сот.
Вертикальный периметр: мин. 3-4
Верхний и нижний слой: мин. 3-4
Материал
PLA, PETG, ASA, ABS…

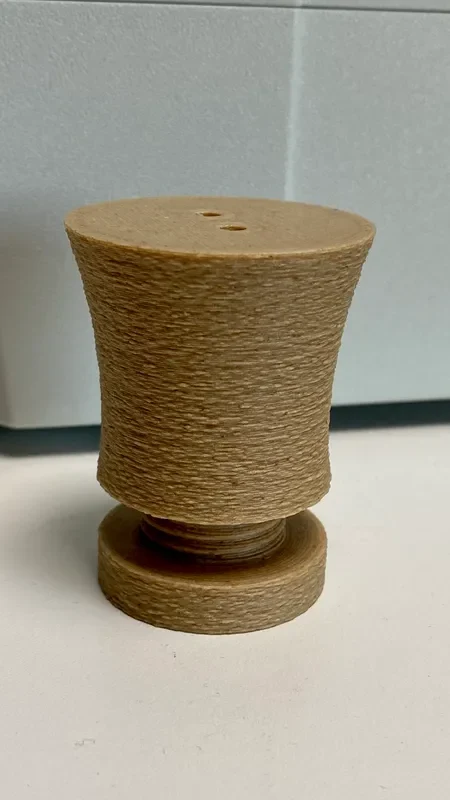

на картинке:
GST3D PLA+ Дерево с печатью с соплом 0,6 мм и высотой слоя 0,3 мм.
Всеобщие
Я использую IKEA Kalax einstellbare Füße. Dies ist das Ergebnis.
Das Gewinde ist ein angepasstes M24x2,5, газировка es einfacher und besser zu druken ist
Ich habe es mit 0,6 мм Düse и 0,3 мм Schichthöhe sowie 0,4 мм Düse и 0,2 мм Schichthöhe проблематично.
Использование STL
Durchmesser der Anschraubfläche: 40 мм.
Дурхмессер фон Фусс: 35 мм
Высота от Фусса: 5 мм
минимальная высота: 40 мм
максимальная высота: около 55 мм
Прочность: 4 мм.
Anleitung für die .f3d Datei
Когда вы занимаетесь индивидуальными действиями, когда вам нужно пройти через .f3d Datei für Autodesk Fusion360, вы можете найти и отобразить дату в списке параметров.
Hier könnt ihr alle wichtigen Abmessungen ändern, ohne sie in der Konstruktion zu suchen. Manche Параметр haben eine Formel um euch für ein paar «Fehlern» zu bewahren ;-)
Настройки печати
Друкер: Kingroon KP3s с 0,6 мм Düse
Шихтёэ: 0,30 мм
Заполнение: 25% Bienenwabe
Вертикальный периметр: мин. 3-4
Деке- и Боден-Шихтен: мин. 3-4
М��териал
PLA, PETG, ASA, ABS…
На сайте Bild
GST3D PLA+ Дерево с толщиной 0,6 мм и толщиной 0,3 мм
