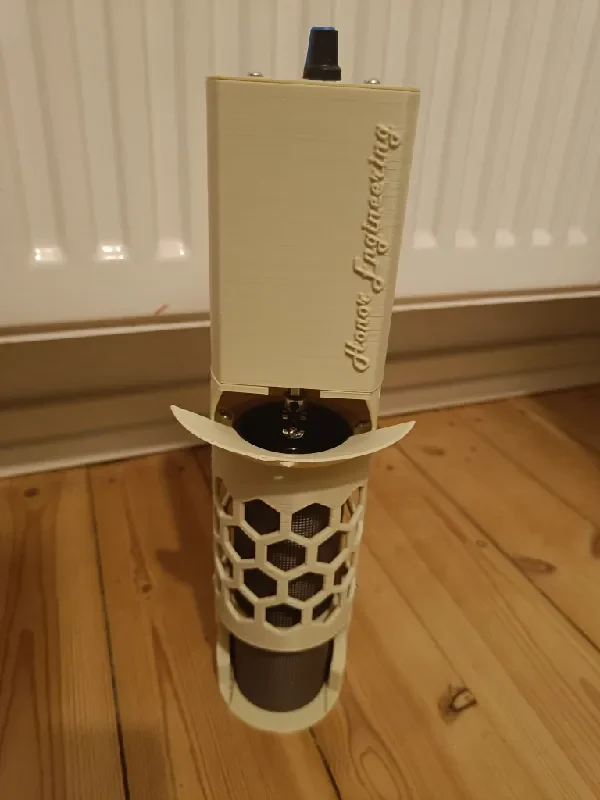

Моторизованная кофемолка Timemore C2 "Единство пчелы"......
Версия Unity-of-the-Bee электрической интерпретации ручного шлифовального станка предлагает несколько практических преимуществ для любого заинтересованного пользователя:

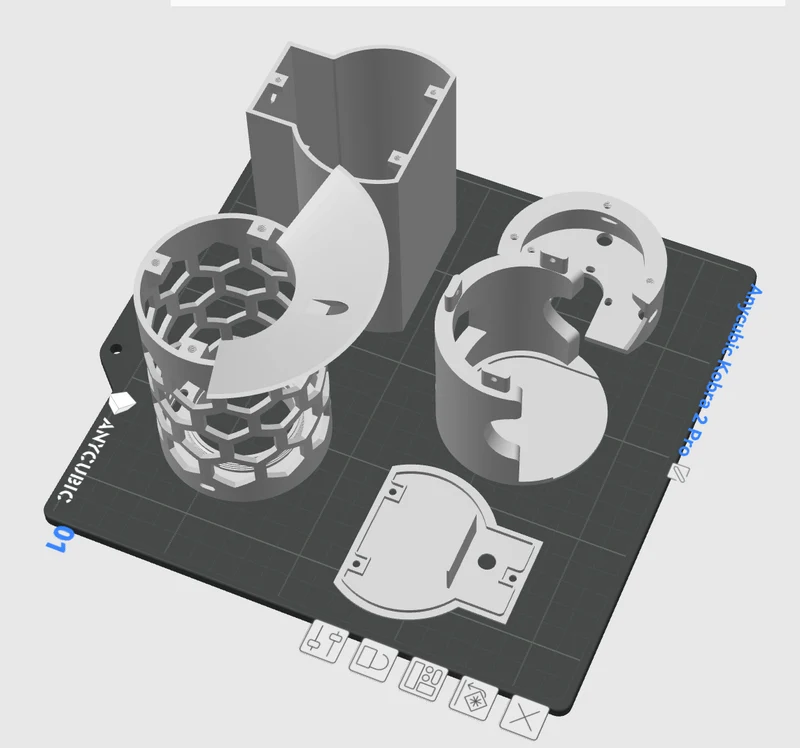

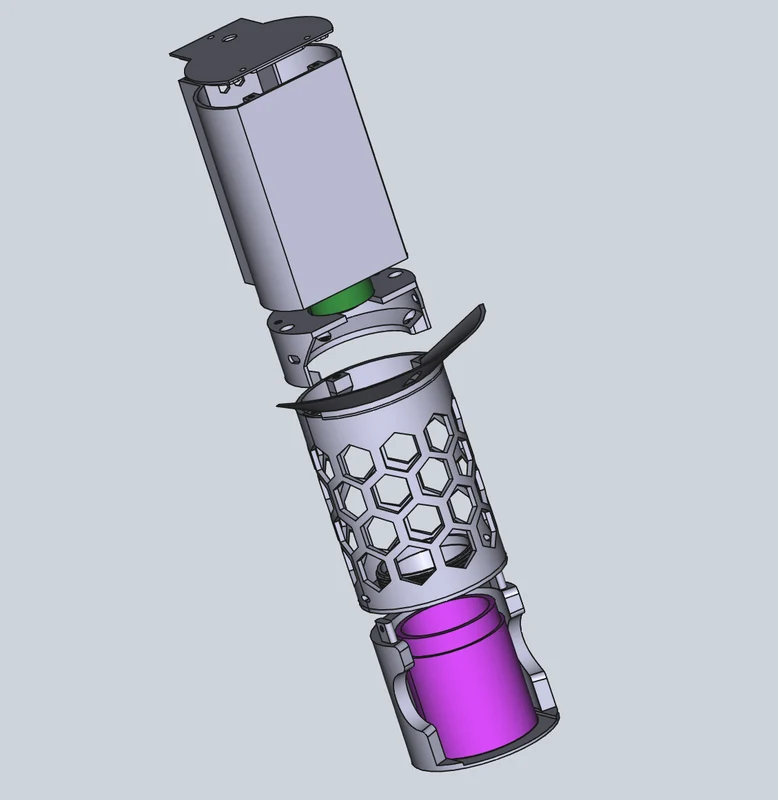

Корпус состоит всего из 5 отдельных частей и оптимизирован для печатной платформы площадью (220x220) мм2.

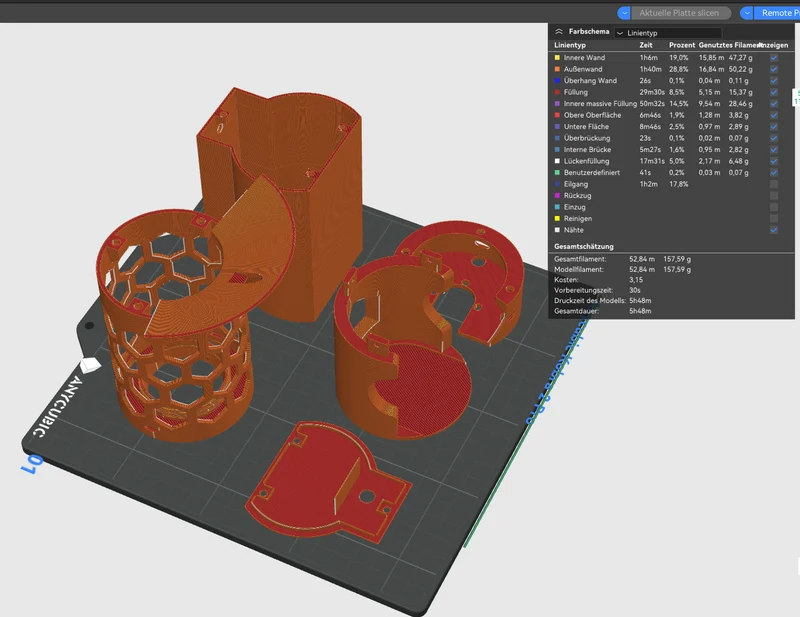

Все необходимые компоненты могут быть напечатаны за один процесс печати.
Процесс печати не требует опорных конструкций (при условии правильного позиционирования)
Прежде чем начать, убедитесь, что выполнены следующие условия:
Ваш 3D-принтер должен быть правильно откалиброван, чтобы размеры, определенные в программе CAD, соответствовали напечатанным.
Для полной сборки помимо 3D модели потребуются дополнительные электронные компоненты (включая ссылки на сайты, никаких партнерских ссылок!):
Двигатель постоянного тока с обозначением модели «32GP-31ZY» в исполнении на 12 Вольт.
Уже успешно прошли испытания следующие модели: 98 об/мин и 80 об/мин.
(Обратите внимание, что крутящий момент достаточен для темной обжарки (южно-итальянская обжарка в виде смеси с 25% обжаркой Робусты (Канефора). Если вы собираетесь измельчать светлую или среднюю обжарку, я рекомендую выбрать более низкие обороты):
https://de.aliexpress.com/item/1005005626190760.html?spm=a2g0o.productlist.main.1.621bfb6eioO yYK&algo_pvid=58954aae-4461-4ca3-8a10-bbe5d18e7ba5&utparam-url=scene%3Asearch%7Cquery_from%3A
— Контроллер двигателя постоянного тока: от 4,5 В до 35 В, 5 А, 90 Вт (более слабые контроллеры двигателя с током 2 А слишком слабы для этой цели), использованный двигатель Контроллер: https://de.aliexpress.com/item/1005006045321238.html?spm=a2g0o.productlist.main.33.33d23 Lav3LavOE&algo_pvid=2c9ab204-638c-4e87-93e3-8d41014244f7&utparam-url=scene%3Asearch%7Cquery_from%3A
— Источник питания постоянного т��ка на 12 Вольт и 5 Ампер (меньший ток не достаточен для шлифования; 2 Ампера в данном сценарии испытаний оказались слишком слабыми):
https://de.aliexpress.com/item/1005003088055215.html?spm=a2g0o.productlist.main.5.8c447caaPLG tYx&algo_pvid=c0e2d095-9a3d-436f-a24a-746c59aaaf64&utparam-url=scene%3Asearch%7Cquery_from%3A
— Розетка постоянного тока для подачи питания от блока питания на контроллер мотора:
https://de.aliexpress.com/item/1005005827656117.html?spm=a2g0o.productlist.main.3.67553813sO2 R1e&algo_pvid=8da8cb5b-21b4-4e62-a7d3-a8312a5d272a&utparam-url=scene%3Asearch%7Cquery_from%3A
— Волновая муфта в зависимости от диаметра вала двигателя (6 мм или 8 мм) (адаптер постоянного тока, часть 3, остается неизменным и может использоваться с различными муфтами).
От 6 мм до 6 мм:
https://www.amazon.de/source-map-Starrkupplungsset-Aluminiumlegierung-Wellenkupplungsanschlus s/dp/B08G473R32/ref=sr_1_6?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&nsdOptOutParam=true&sr=8-6
или:
https://www.amazon.de/QWORK-Metallwellenkupplung-Motoranschluss-Universalgelenk-Wellenkupplung/ dp/B08GYC4LBH/ref=sr_1_25?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&nsdOptOutParam=true&sr=8-25
От 6 мм до 8 мм:
https://www.amazon.de/source-map-Kupplungsstellschraube-Wellenkupplung-hellblau/dp/B08G52JNVH/ref=sr_1_1_sspa? __mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&nsdOptOutParam=true&sr=8-1-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&psc=1
— Для подключения розетки постоянного тока к контроллеру мотора требуются два дополнительных кабеля. Убедитесь, что они по принципу «мужчина к самцу» (достаточно длины 10-15 см):
https://de.aliexpress.com/item/1005005501503609.html?spm=a2g0o.productlist.main.1.56031ed0Usx hF6&algo_pvid=33d99155-e3ee-4255-8906-5702d2904bbe&utparam-url=scene%3Asearch%7Cquery_from%3A
-Набор винтов с винтами M3 и M4 (9 x M3*6; 1 x M3*10; 5 x M4*10)
https://www.amazon.com/Assortment-Stainless-Washers-Assorted-Machine/dp/B0BC24J6SS/ref=sr_1_3?sr=8-3
Все дальнейшие инструкции по печати на английском и немецком языках вы можете найти в Zip-файле.
Вы можете поддержать меня (paypal.me): @medalofhonor66
Просто наслаждайтесь моим проектом DIY
Очень вдохновлен Die Kaffeemacher.
