Универсальная сушилка, совместимая с CFS / Trockner........

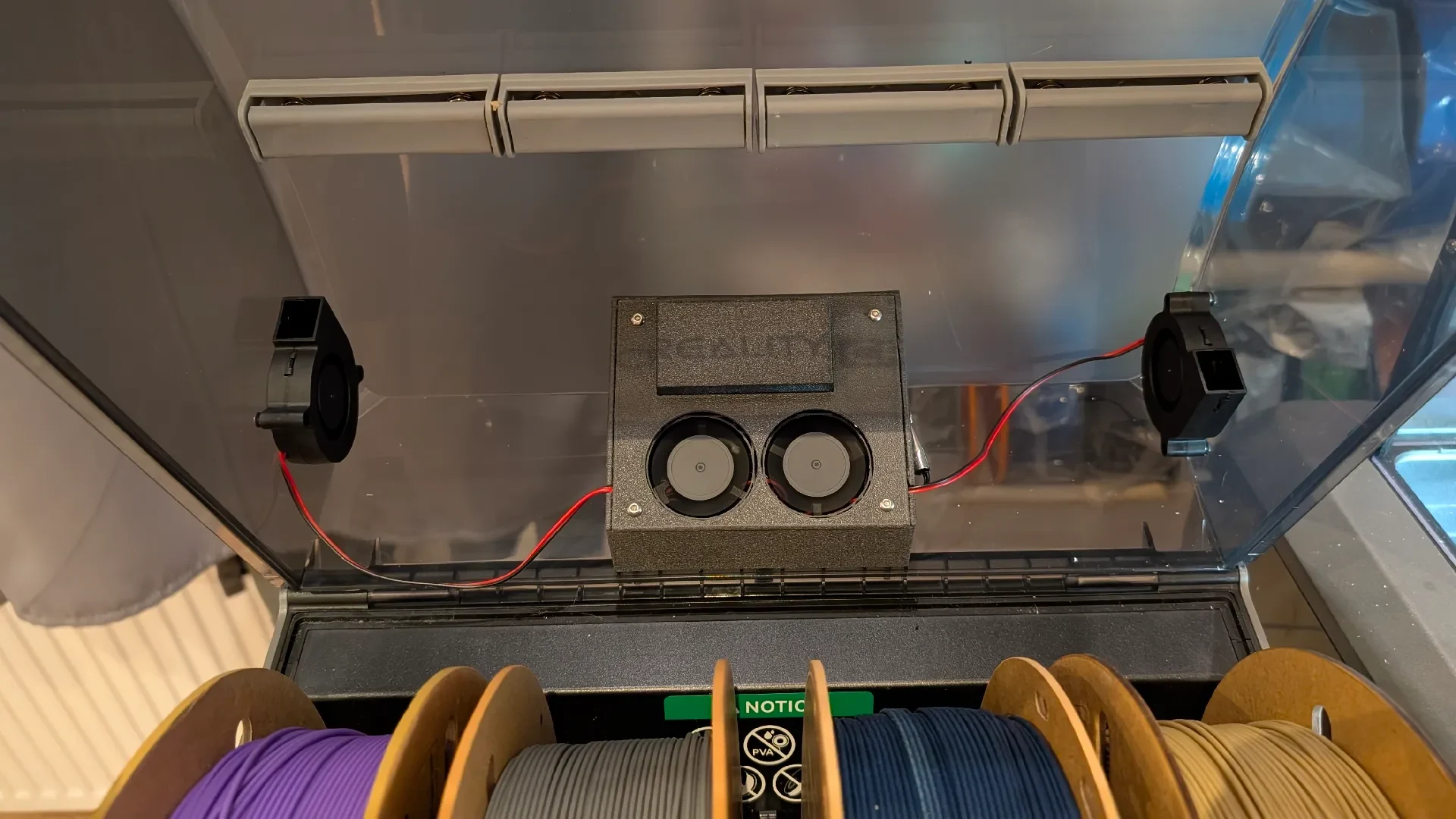

Обновление: добавив вентилятор на шарикоподшипниках 5015 со скоростью 6000 об/мин с каждой стороны крышки, как показано на рисунке, вы получите практически равномерное распределение температуры по всей камере, и он отлично работает как сушилка. Заданное значение 50°C обеспечивает температуру 50-51°C по всей камере. Подключите их параллельно приточным вентиляторам, т. е. все красные провода вместе и все черные провода вместе.
Я использовал конструкцию связанной сушилки, но большую ее часть изменил. В моей конструкции используется старый блок питания Ender 3 (Meanwell LRS-350), поэтому все работает от безопасного напряжения 24 В.
В соответствии с CFS ваш блок питания должен обеспечивать мощность около 100 Вт, поэтому укажите соответствующие характеристики. Два осушителя на каждый блок питания работают хорошо, поэтому корпус блока питания остается достаточно компактным.
Контроллеры интегрированы в блок питания, чтобы име��ь меньше отдельных компонентов, и их можно закрепить на стене за CFS, хотя я еще не разработал крепление.
СПИСОК ЧАСТЕЙ
Для каждого CFS вам потребуются следующие компоненты (около 15 евро без блока питания)
1x 24 В 100 Вт PTC-нагреватель
https://de.aliexpress.com/item/1005009286461778.html
1x 150°C KSD301/303 Термовыключатель — для безопасности
https://de.aliexpress.com/item/1005007389882438.html
1x терморегулятор W32131, 24 В
https://de.aliexpress.com/item/1005006054004645.html
2 вентилятора 24 В 4010
https://de.aliexpress.com/item/1005003371996395.html
Обновление: 2 шарикоподшипниковых воздуходувки 5015, 6000 об/мин.
https://de.aliexpress.com/item/1005007606844263.html
1 комплект 5-контактных разъемов GX12 — у меня он установлен на блоке питания, но я рекомендую его на сушилке.
https://de.aliexpress.com/item/1005008859055554.html
7 жильный 0,5мм^2 Кабель длиной 150см
Немного термоусадочной трубки
Вставки Heatset M3 с внешним диаметром 4,2 мм — я использовал 3 мм, но подойдет все, что меньше 6 мм.
Вставки для термофиксации M4 с внешним диаметром 5 мм — подойдет все, что меньше 8 мм.
СПИСОК ИНСТРУМЕНТОВ
Паяльник
Обжимные клещи (можно избежать, если использовать больше пайки)
Боковой резак
Зажигалка — для термоусадочной трубки
Сверла и сверла
МАТЕРИАЛ + ИНСТРУКЦИИ ПО ПЕЧАТИ
Я напечатал корпус сушилки из PPA, чтобы он выдерживал высокие температуры. Я бы порекомендовал немного PA, желательно как минимум PAHT.
Я напечатал диффузор из PPS, чтобы он выдерживал постоянное тепло, но, опять же, PAHT, вероятно, будет достаточно.
Если вентиляторы когда-либо сломаются, термовыключатель должен сработать задолго до того, как материал поддастся.
Корпус блока питания можно распечатать из PLA, ABS или любого другого материала, который у вас есть.

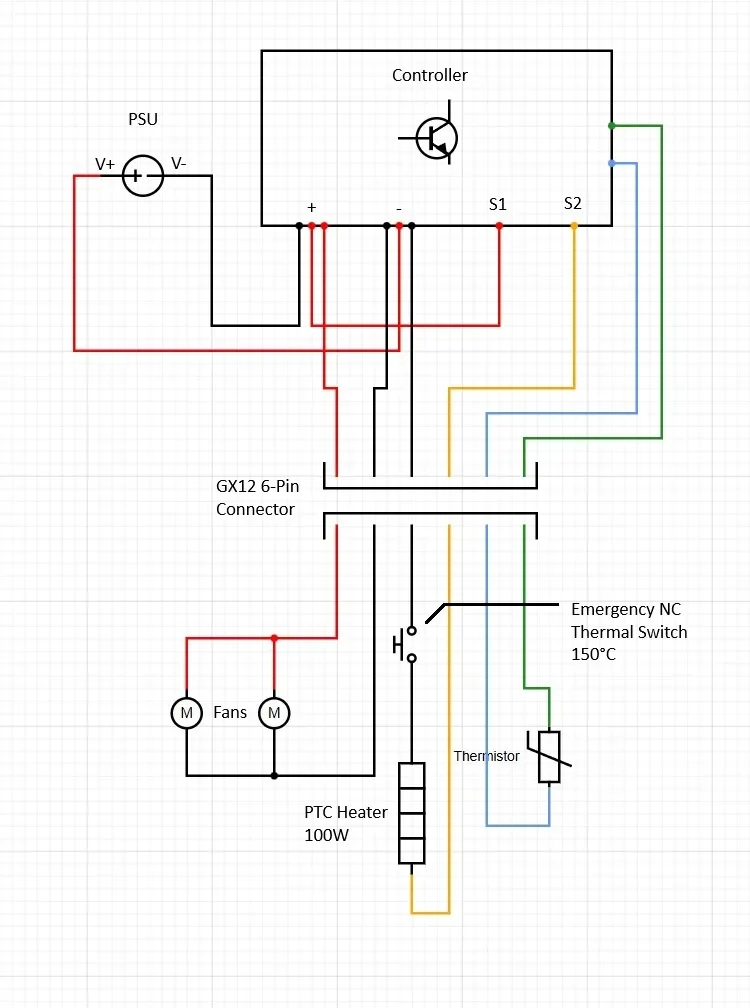

Если вы умеете паять, я бы оценил этот проект как удобный для новичков, если вы все подключаете постоянно — не рекомендуется по очевидным причинам...
К сожалению, пайка разъемов GX является немного трудной задачей, поэтому увеличьте ее до средней сложности… не забудьте использовать термоусадку в местах пайки, чтобы предотвратить замыкание на задней части разъема GX.
Однако не стесняйтесь изменять файлы .step, чтобы использовать более простые соединители.
ВСЕ ЧАСТИ ДОЛЖНЫ ИМПОРТИРОВАТЬСЯ В ПРАВИЛЬНОЙ ОРИЕНТАЦИИ.
ТОЛЬКО БП НУЖДАЕТСЯ В ПОДДЕРЖКЕ
РУКОВОДСТВО ПО СБОРКЕ
Для тех, у кого есть стелспресс или что-то подобное, я включил инструмент выравнивания :)

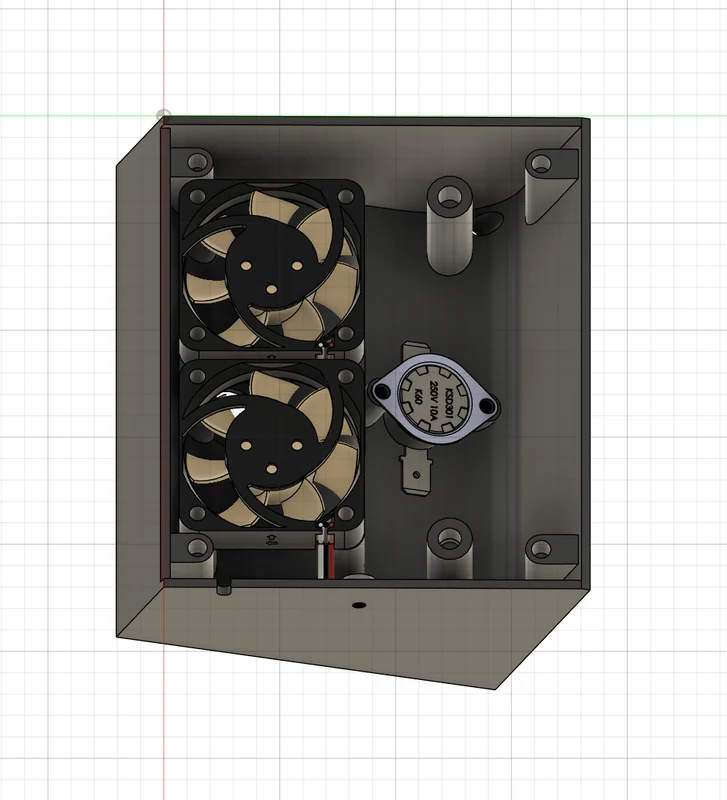

Термовыключатель может быть установлен без резьбовых вставок. Просто перейдите прямо к материалу (Руководство по сборке 1).

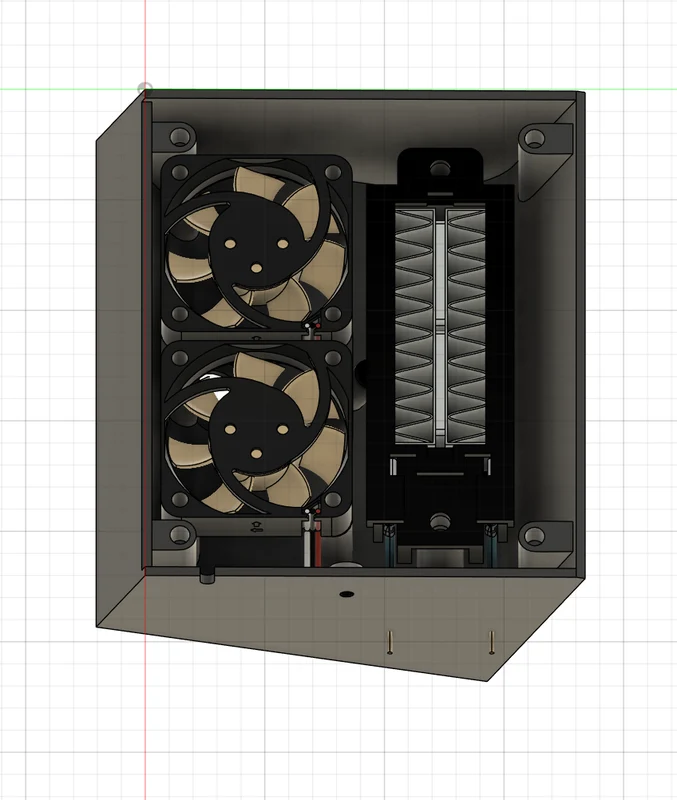

PTC устанавливается поверх него (Руководство по сборке 2).
Термистор крепится сбоку, опять же без резьбовой вставки. Прямо в пластик.

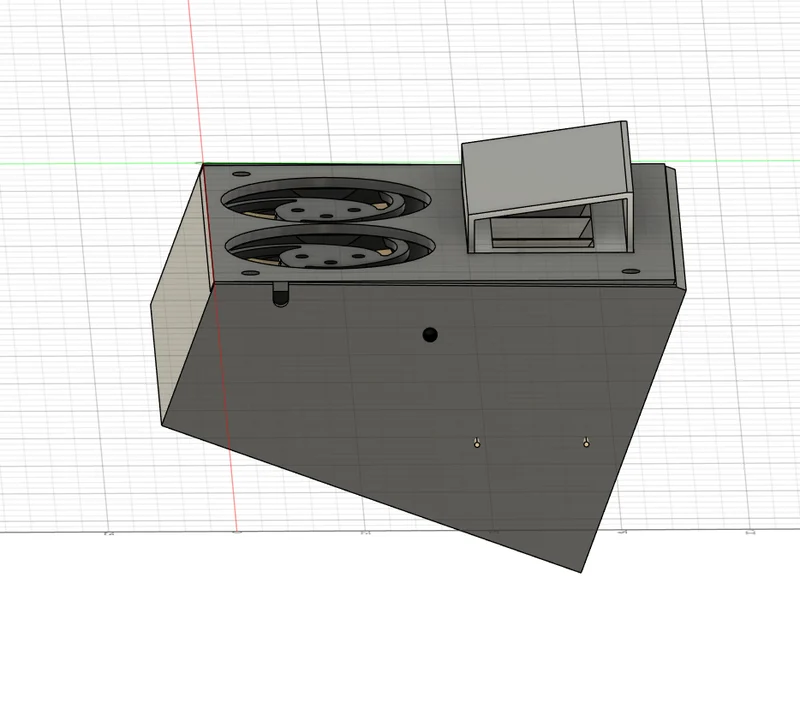

Диффузор просто вставляется через заднюю часть лицевой панели и удерживается на месте, прижимая его к нагревателю PTC.
Направляющая для сверла предназначена для предварительного сверления на 2 мм. Используйте кусочки нити, чтобы примерно удерживать его на месте во время сверления. Отверстие для кабеля, скорее всего, придется просверлить ступенчатой дрелью, используйте спиральные сверла как можно дольше. Осторожно, ступенчатое сверло втянется в материал. Придержите его, чтобы он не заглох и не треснул крышку. Остальные отверстия сверлятся до 5 мм.

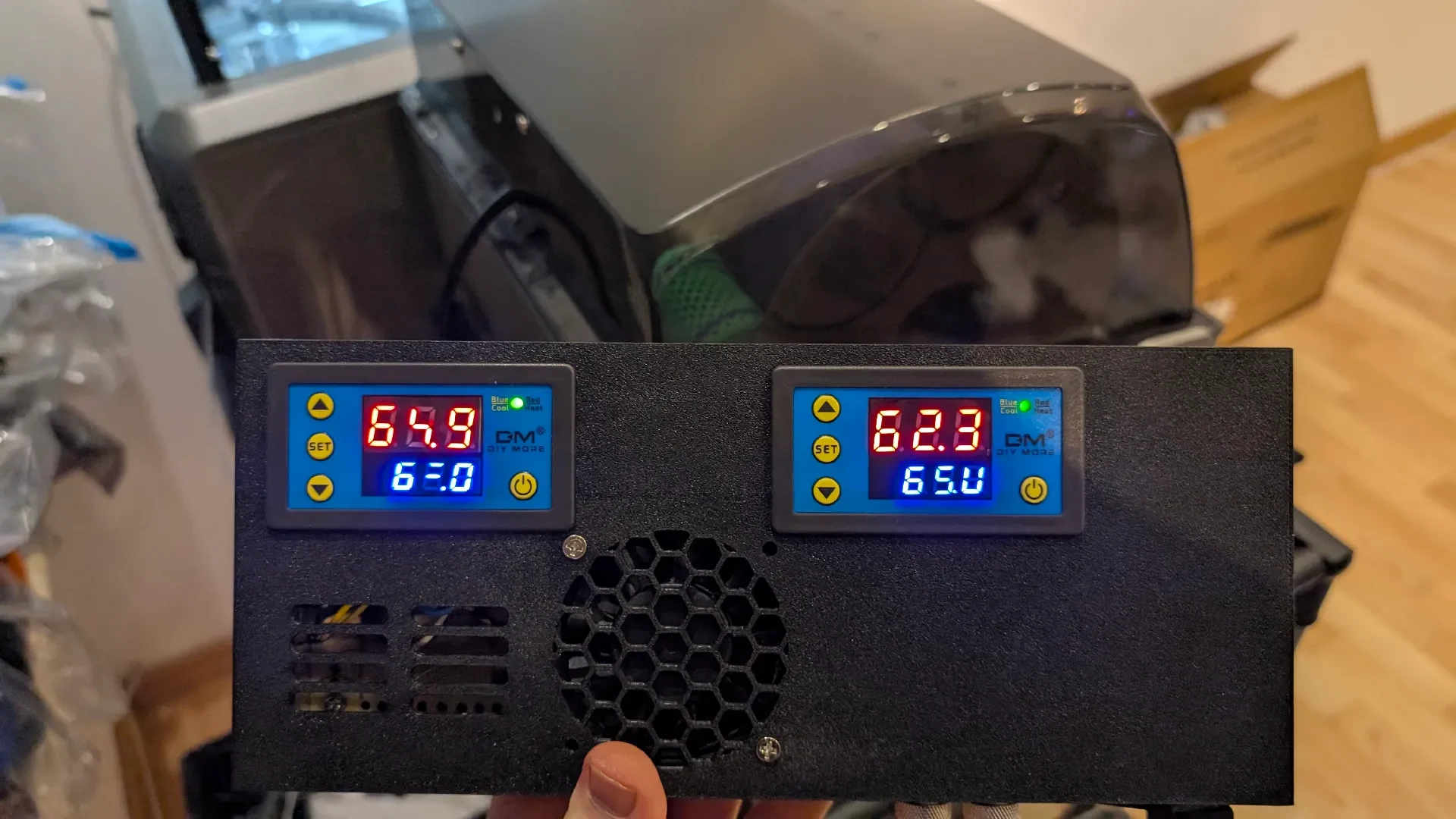

РЕКОМЕНДУЕМЫЕ НАСТРОЙКИ
Обязательно нажмите и удерживайте кнопку SET на контроллере и проверьте, что
P0=C (по Цельсию)
P1=H (установлен на обогрев)
P2= 0,5 (гистерезис)
Остальное не важно.
коротко нажмите SET и установите целевую температуру 65 C. Идеально подходит для PLA, достигает температуры около 40-45 C спереди и не размягчает катушки PLA в слотах 1, 2.
