Удлинитель Интернета вещей

DIY, Самоделки

Источник:

www.printables.com

IoT Power Strip — это самодельное устройство, которое позволяет включать/выключать две пары розеток через веб-браузер через Wi-Fi.

Для этого не требуется никакой инфраструктуры, кроме устройства с поддержкой Wi-Fi и HTTP-браузера (например, смартфона, планшета, ноутбука). Это означает, что вам не нужно устанавливать какой-либо сервер IoT в вашей интрасети (например, сервер MQTT или веб-сервер), вам даже не нужно иметь доступ к Интернету для работы с IoT Power Strip.

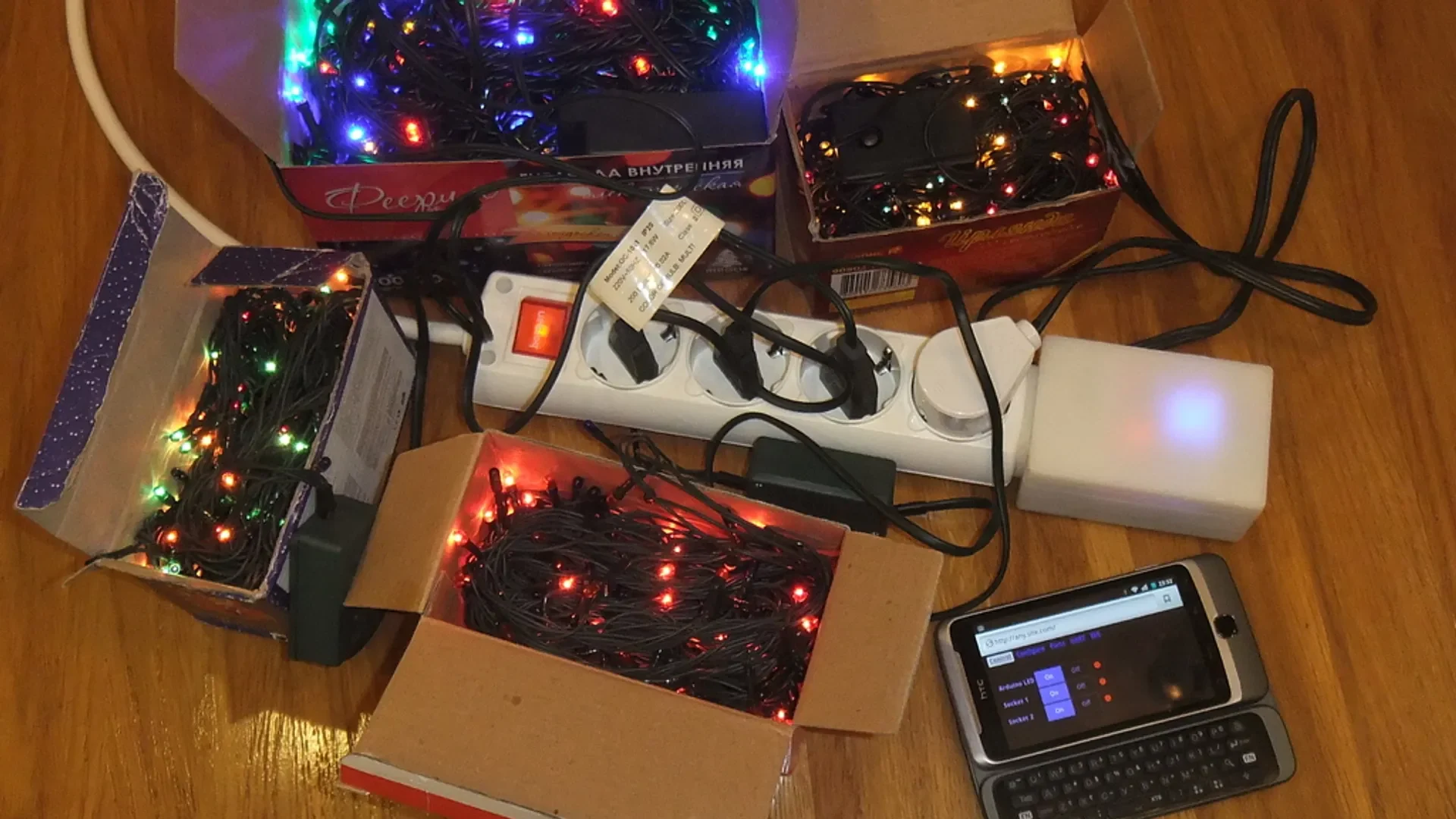

Пример использования устройства для управления двумя парами рождественских мини-гирлянд:

Обзор веб-интерфейса:

Настройки печати

Бренд принтера:

РепРэп

Принтер:

Триколор

Плоты:

Не имеет значения

Поддерживает:

Не имеет значения

Разрешение:

Высота слоя 0,3 мм

Заполнение:

30% кроме винтов, 80% для винтов

Пост-печать

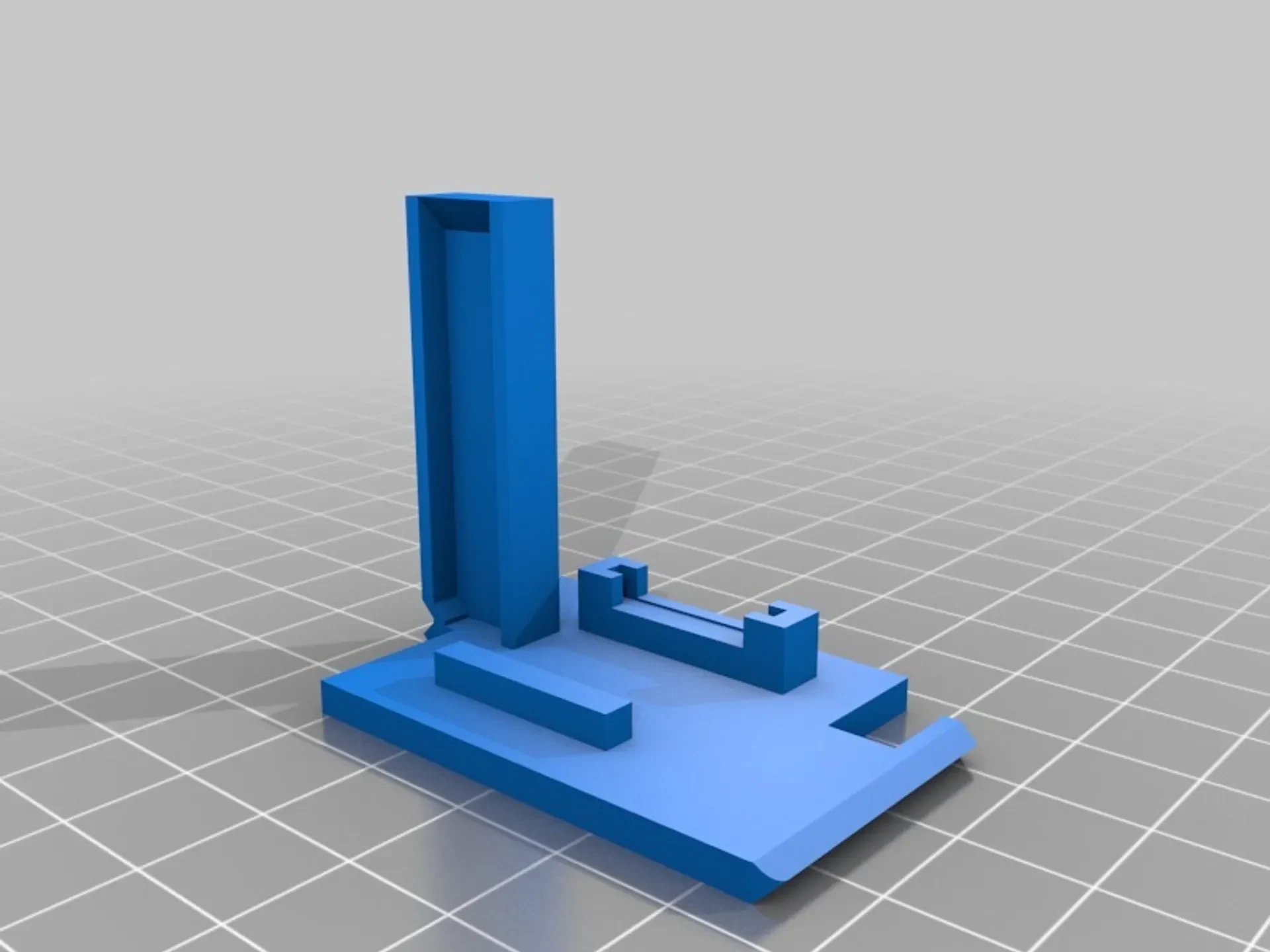

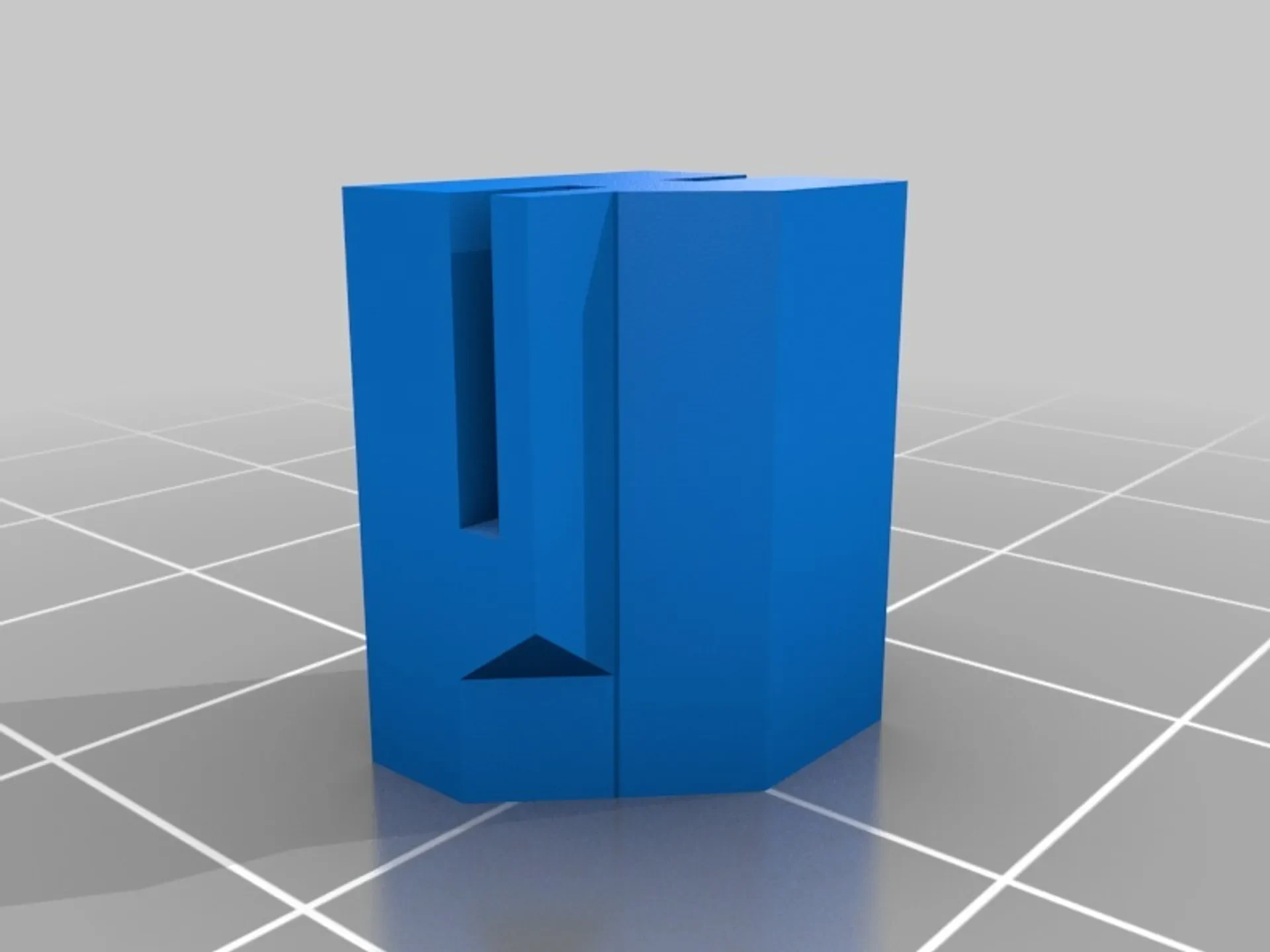

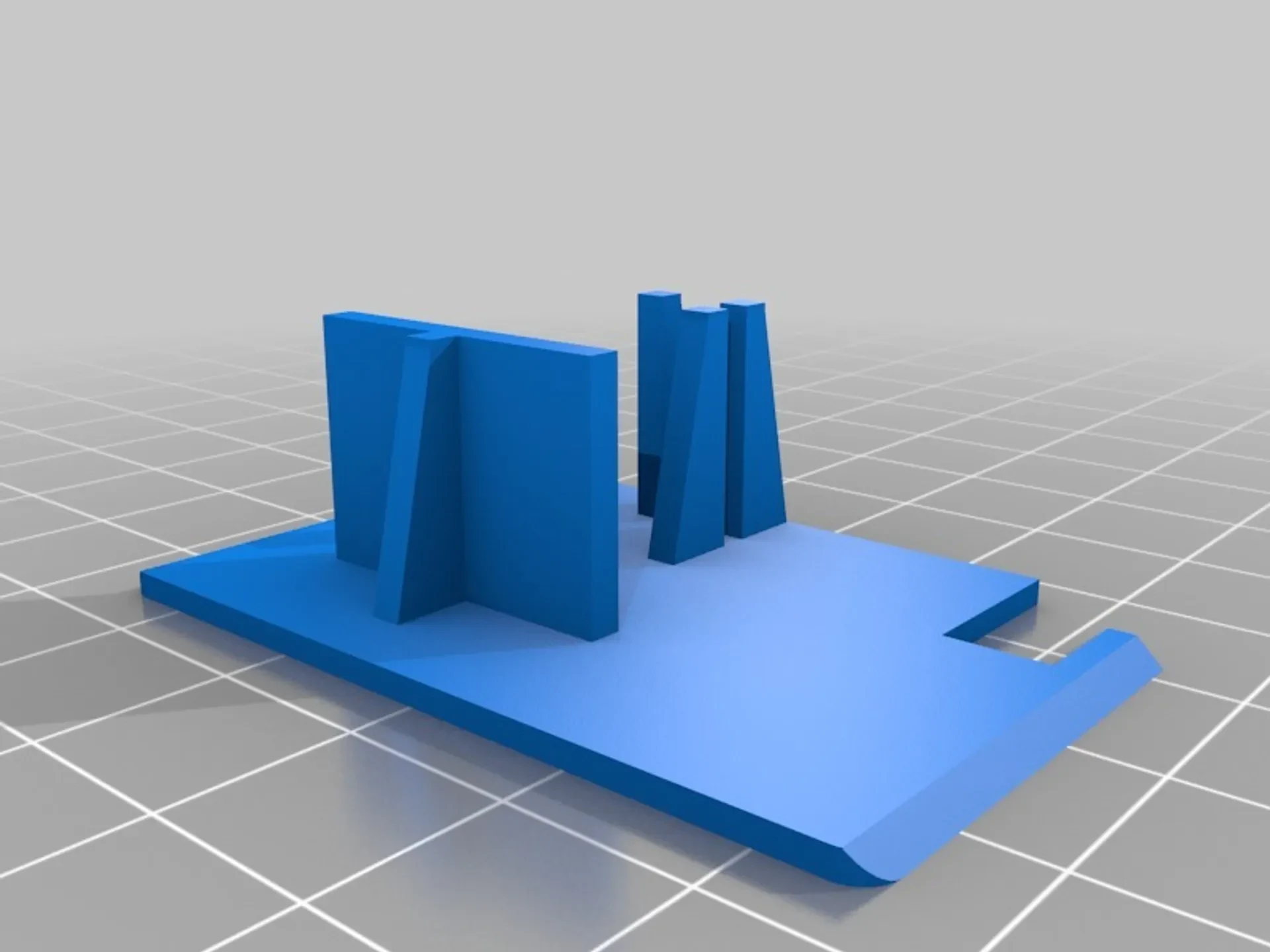

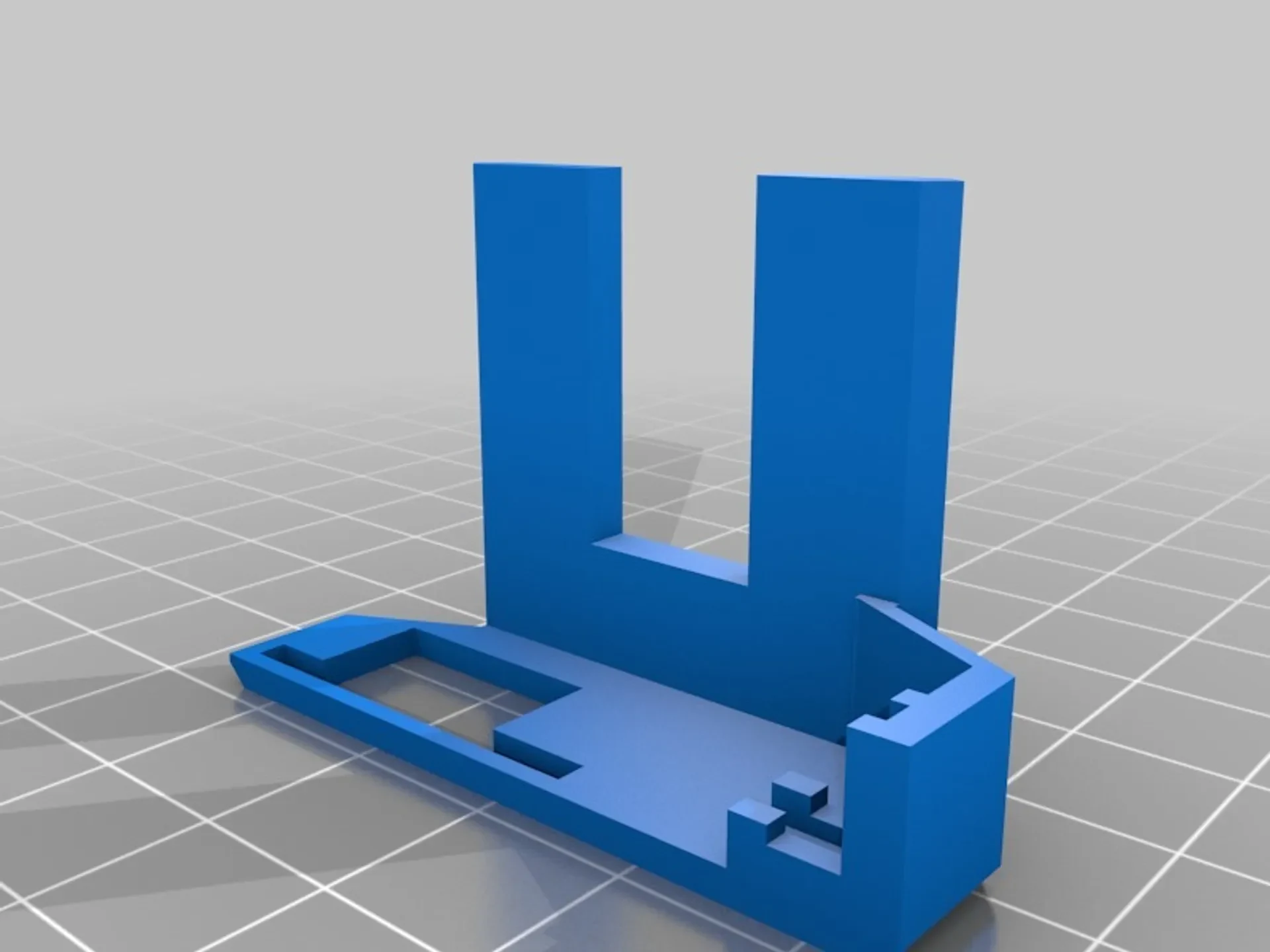

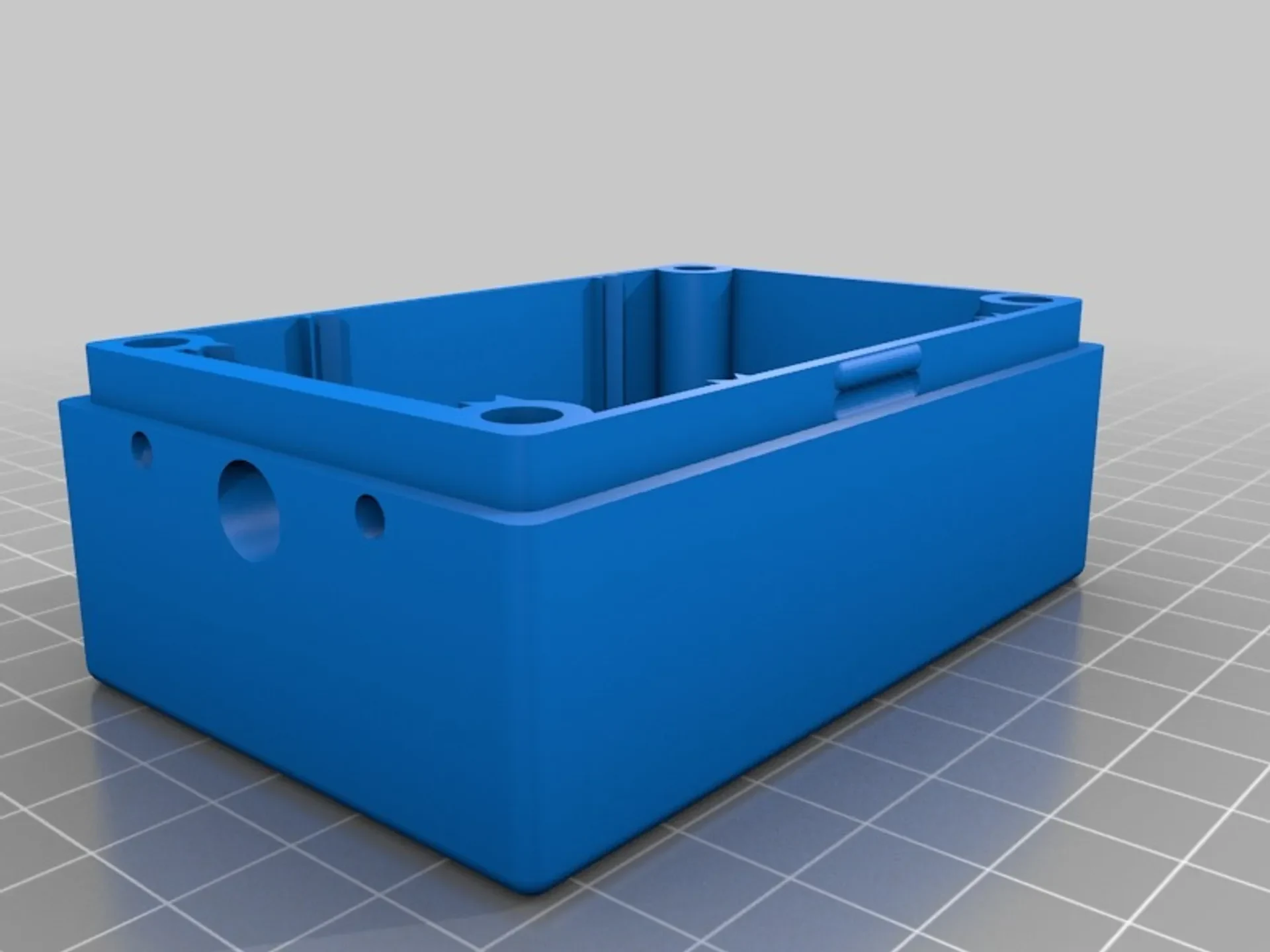

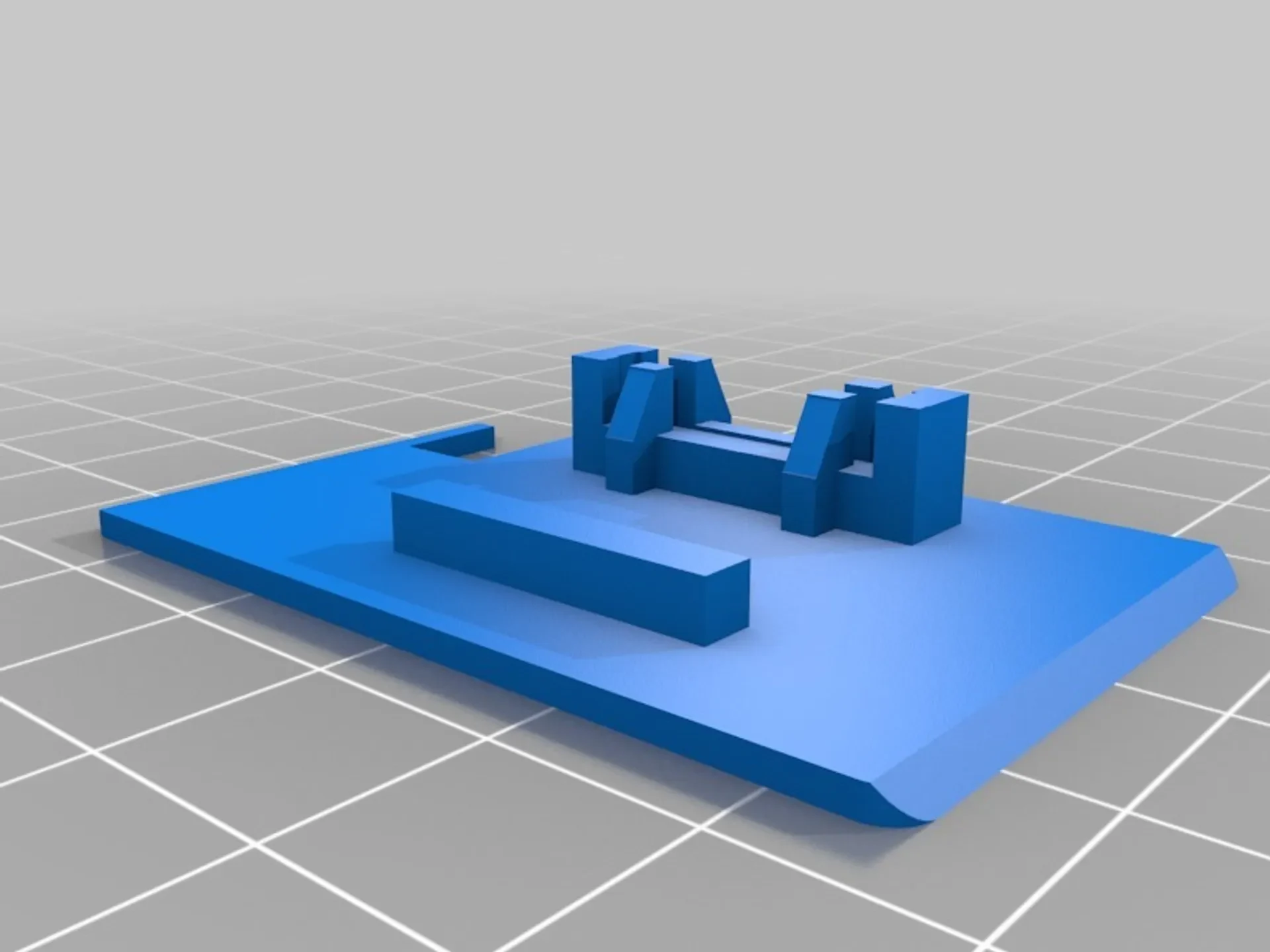

Детали, напечатанные с заполнением 20 %.

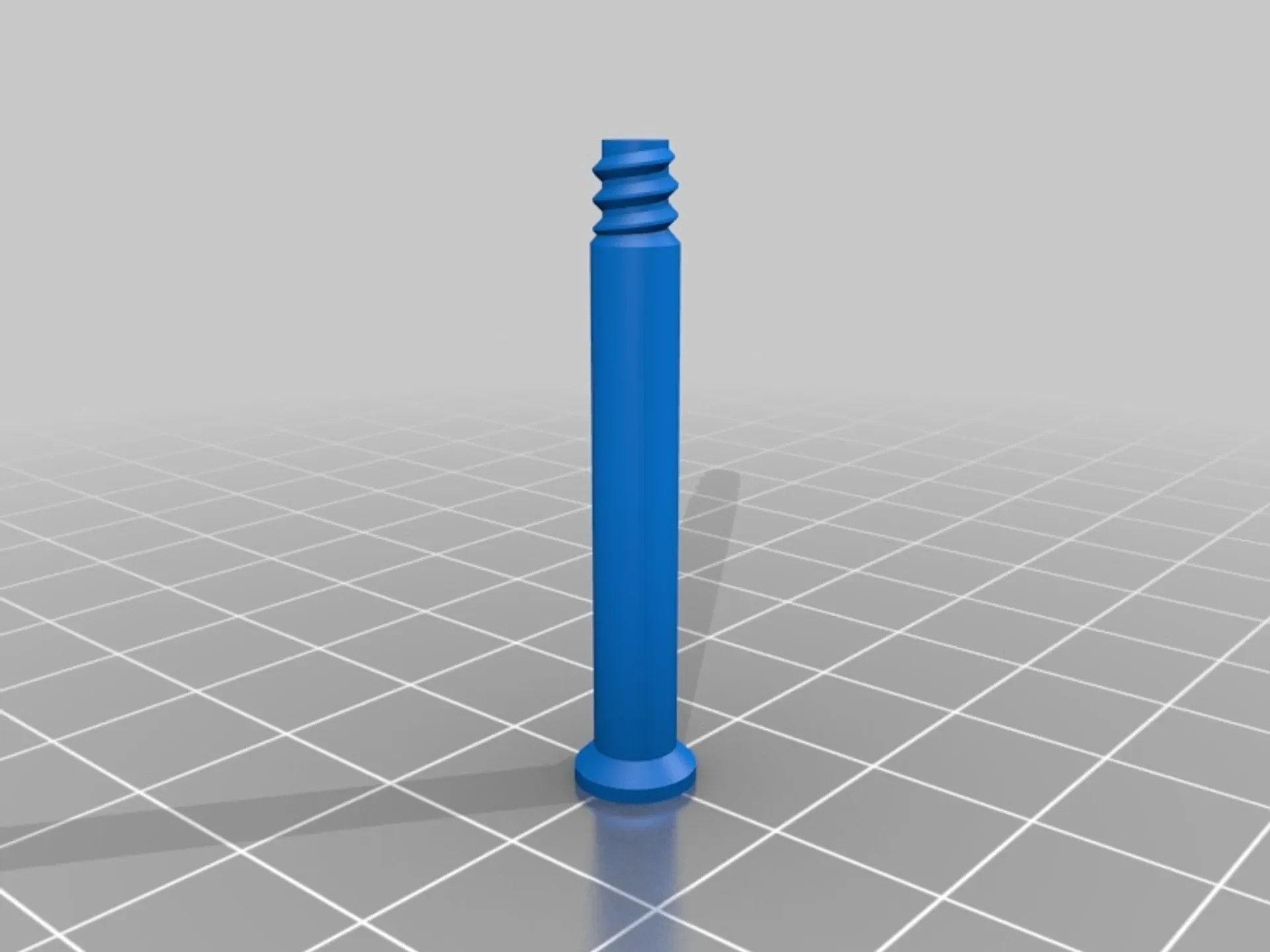

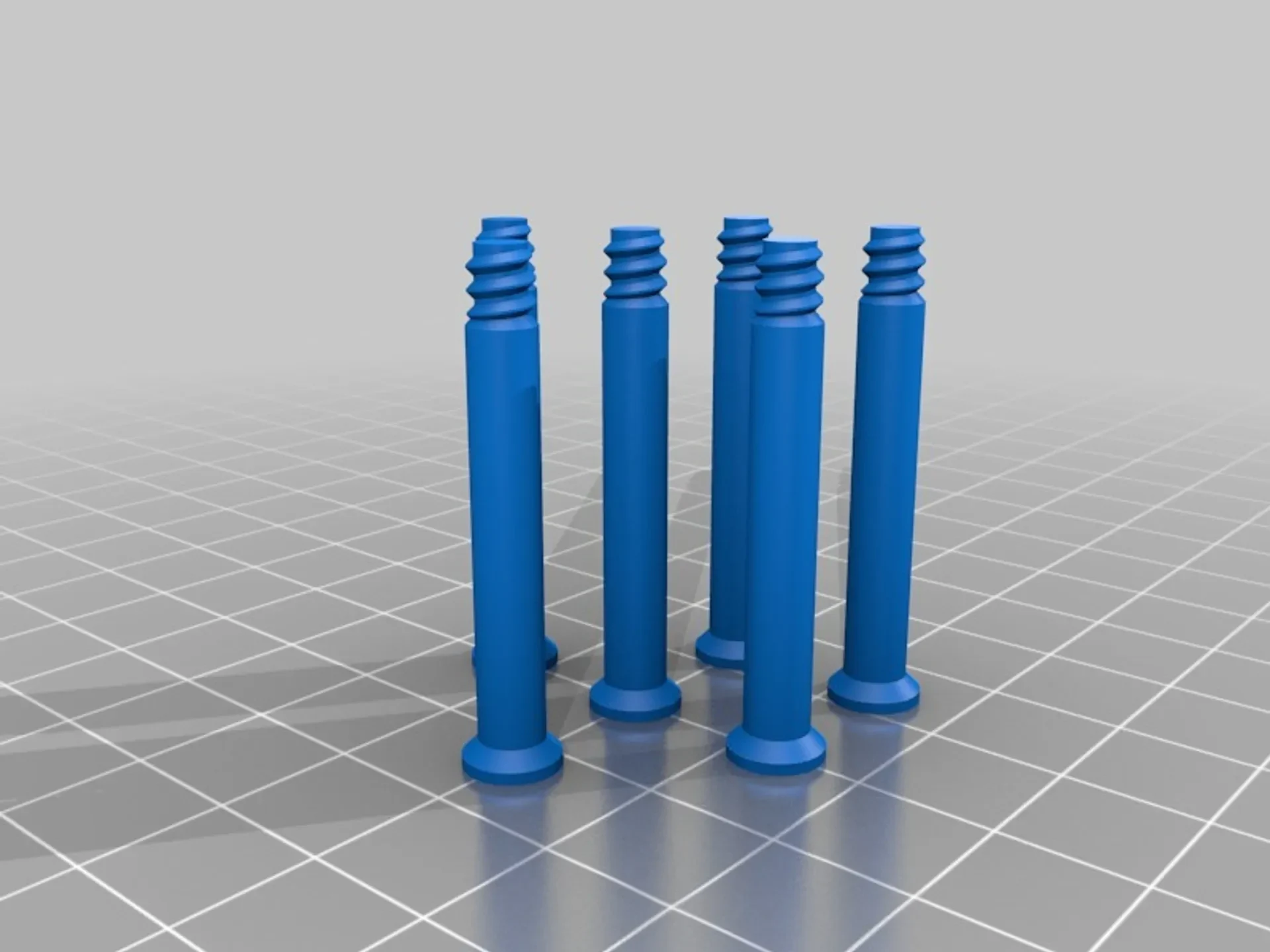

Детали, напечатанные с заполнением 80 %

Сборка всех деталей (без модулей)

Сборка коробки с модулями

Как я это разработал

ПРЕДУПРЕЖДЕНИЕ

Некоторые части описанного здесь устройства своими руками используют сетевое электричество. Чтобы построить удлинитель IoT, вы ДОЛЖНЫ ИМЕТЬ знания и опыт в изготовлении электрических частей высокого напряжения (сеть, 220-240 В). Делайте это на свой страх и риск. Я н�� буду нести ответственность за любые потери или ущерб.

Всегда дважды проверяйте, что устройство и какие-либо его части/провода НЕ подключены к сети, прежде чем прикасаться к нему! Убедитесь, что ваш незавершенный проект DIY недоступен для детей, домашних животных и других людей!

Даже если вам комфортно работать над проектами «сделай сам», включающими детали от сети, освежите свои знания об электробезопасности с помощью хороших книг/статей, например:

Обеспечение безопасности себя и других при проектировании и создании электронных проектов.
Безопасная работа с высоким напряжением

спецификация

Для сборки удлинителя IoT вам потребуются следующие материалы:

*Сетевой электрический кабель с вилкой. Купил кабель 1,7м 3х1,5мм2 с вилкой примерно за 2$. *Розетковая коробка с 4 розетками, выключателем и заземлением. У меня лежала пара таких штук после покупки год назад в местном магазине. Модель, которую я использовал, называлась BR-1564-0. Цена до 4,50$. *ESP-01 (модуль ESP8266). Я купил ESP-01 около года назад, сейчас можно купить версию получше и подешевле, цена 2,18$. *Ардуино Про Мини. Я купил дюжину дешевых его клонов. Купить его можно здесь за 1,75$. *2-канальный релейный модуль можно купить здесь за 1,66$. * Источник питания 5 В. И снова мне захотелось чего-то небольшого и легко достижимого, поэтому я перепрофилировал дешевый USB-блок питания под названием: «Удобный для путешествий настенный USB-адаптер для зарядного устройства с вилкой европейского стандарта для Samsung Galaxy S5 S4 S3 Note 3, зарядное устройство 5 В, 2 А». Конечно, он не пройдет даже дымовой тест при выходном токе >0,6А, но при нагрузке 0,4А он работает нормально. Я купил его здесь за 1,16$. *Регулятор напряжения LM1117-3.3 (или другой, например LD33, который может создавать 3,3 В из 5 В), два резистора примерно по 10 кОм каждый, один электролитический конденсатор примерно 100,0 мФ x 6,3 В, другой конденсатор около 0,1 мФ, кусок паяемого макета, 2 разъема 1x4 2,54 мм (или один разъем 2x4 2,54 мм). заголовок). Итого около 0,2$. *2 винта с потайной головкой M3x10, 1 винт M3X10, 3 гайки M3, 4 шайбы M3, 3 стопорные шайбы M3. Я думаю около 0,1$. *АБС-пластик, припой, канифоль, провода низкого напряжения, сетевые провода, кусок каптона, узкая термоусадка. 1$

Общая стоимость материалов около 15$.

Инструменты

Для изготовления вещи вам придется подготовить следующие инструменты:

3D-принтер;
Снипы;
Паяльник;
Плоскогубцы;
Боковые фрезы;
Пинцет;
Отвертка;
Может потребоваться дремель или другой вращающийся инструмент с набором сверл и фрез;
Мультиметр;
Без очков.

Как это построить

Устройство состоит из четырех основных элементов:

1. Электрический кабель с сетевой вилкой. 2. Розетка с четырьмя розетками. Вам придется немного взломать его, чтобы иметь две группы пар сокетов. 3.Распорный элемент, который адаптирует изгибы выходной коробки к прямолинейности коробки контроллера. 4.Коробка контроллера, набитая электронными модулями и проводами.

Пятый элемент — это
