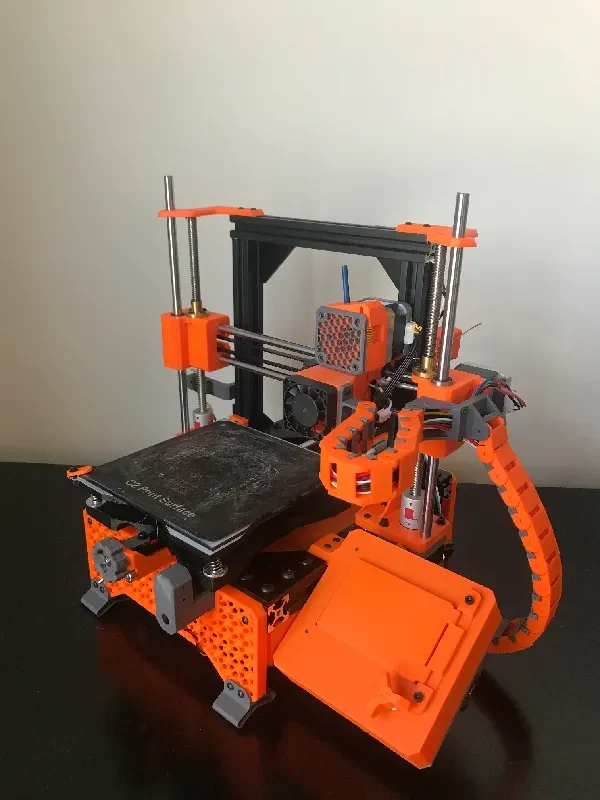

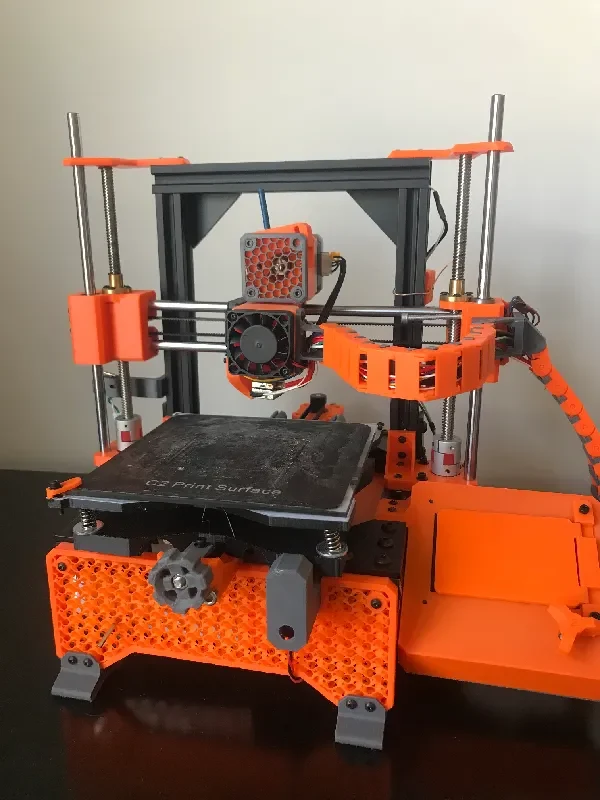

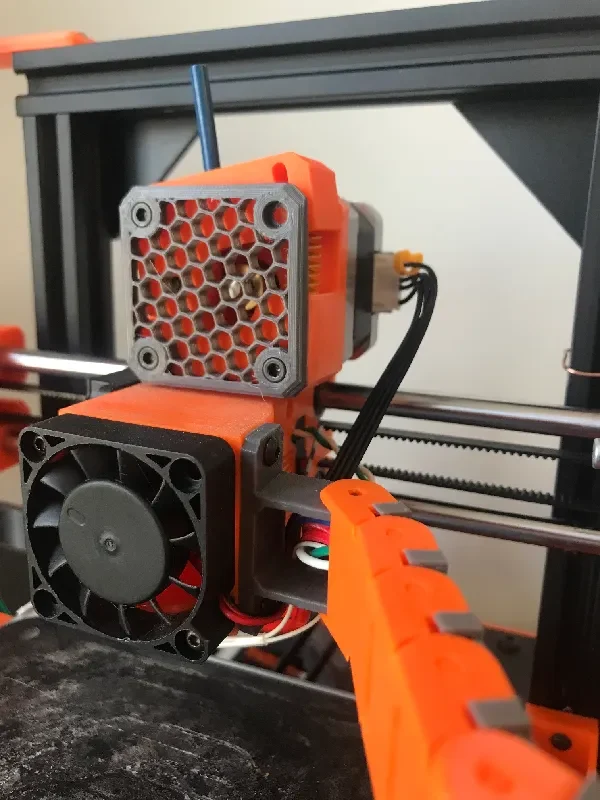

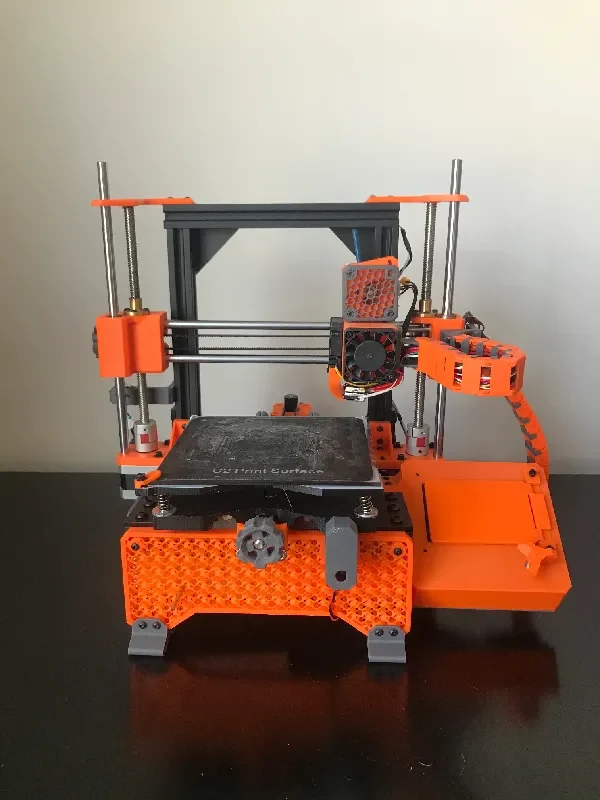

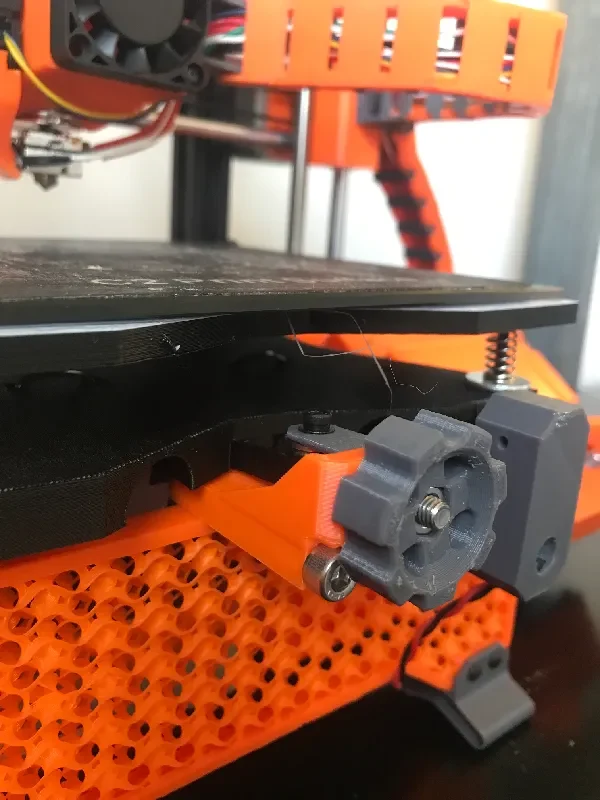

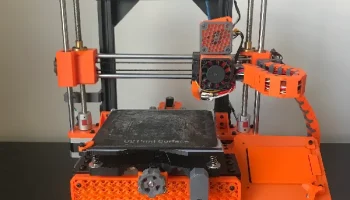

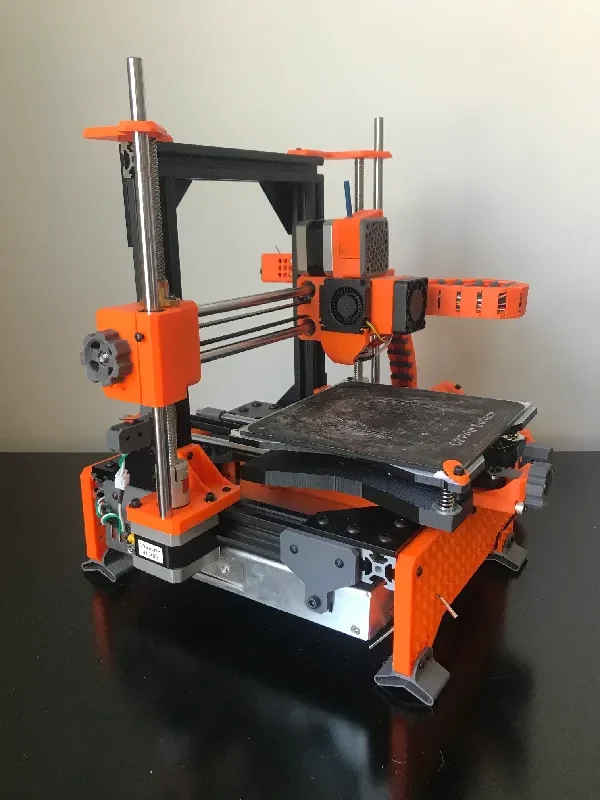

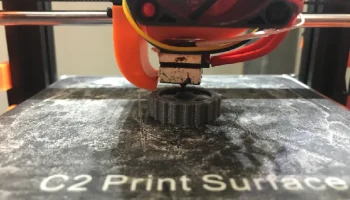

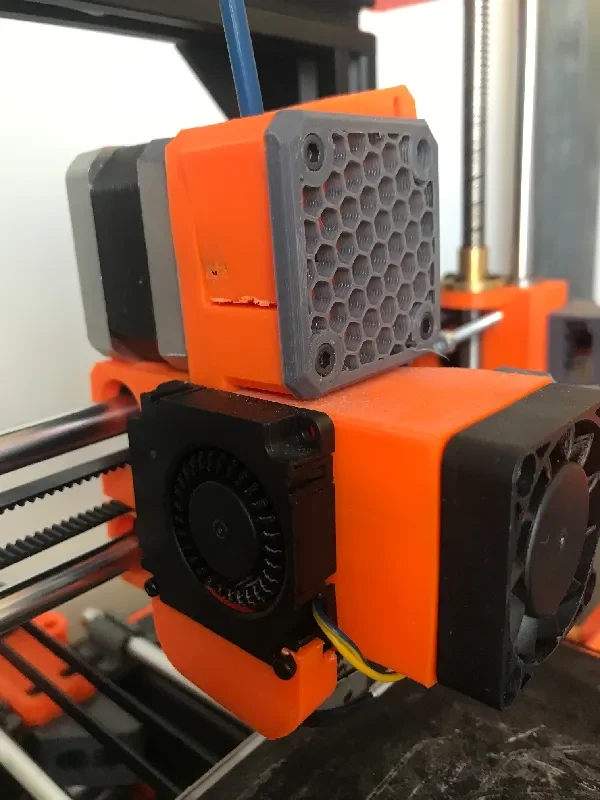

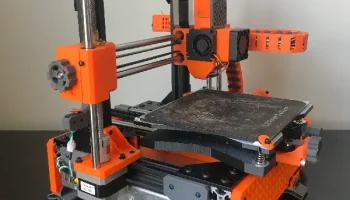

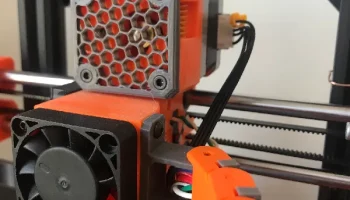

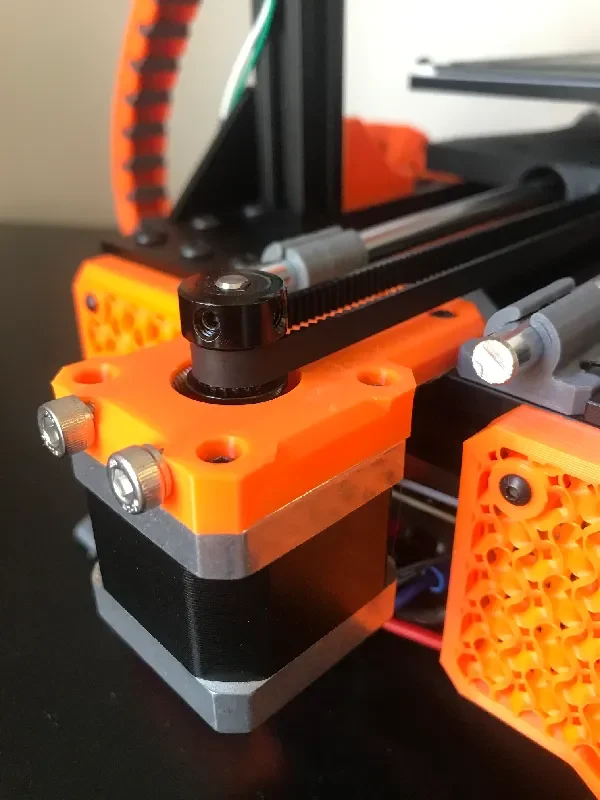

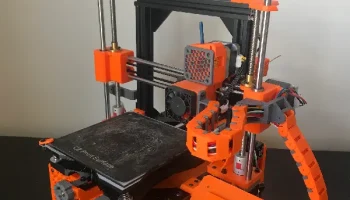

3D-принтер маленького мальчика
Это 3D-принтер небольшого форм-фактора, в котором используется большая часть Ender 3 Electronics и оригинальная прошивка.
Размер сборки 150 х 140 х 100 мм.
(Версия Belted Z в CAD не тестировалась по состоянию на 15 апреля 2024 г., но вы все равно можете распечатать ее на свой страх и риск. Я собираюсь протестировать ее в ближайшее время, надеюсь, возможно, летом)
Я должен отдать должное Desta3D за вдохновение, вдохновленное 3D-принтером Bonsai.
Другая электроника, которая вам нужна.

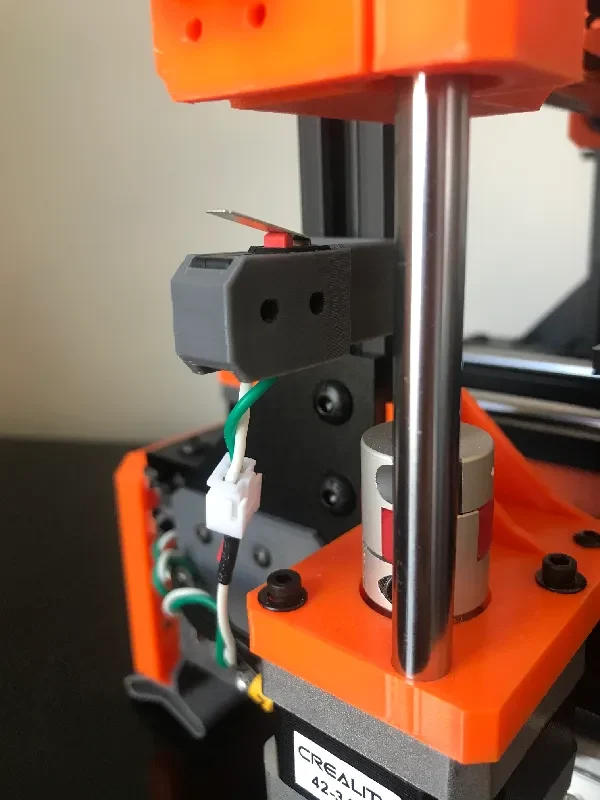

Концевики 3
Шаговый двигатель для двойного Z 1
Разъемный кабель шагового двигателя 1
значит хорошо LRS-350-24 350,4 Вт Блок питания. (если хотите, чтобы он поместился под принтер) 1
Количество деталей
2020 Алюминиевый профиль 200 мм 8
Линейные стержни 250 мм 6
Подшипник F623 x 4 или GT2 20 беззубый, диаметр отверстия 5 мм 2
Стеклянная пластина 150 x 150 мм 1
Ремни GT2 1
Металлические угловые кронштейны 8
Спецификация материалов
Маленький мальчик БОМ
Onshape Link (все винты в САПР)
https://cad.onshape.com/documents/de1f900aaf65f3e6f4643fc4/w/904ce274fea73d4d3760df2e/e/ce383988e71e1eaf01c05782
Если у вас возникли проблемы с определением, какие части необходимо напечатать, на какой стороне некоторые из них отмечены маленькой стрелкой, направленной в сторону лица, на котором вы их печатаете.
Обновление от 26.12.23
У меня были некоторые проблемы с подгонкой деталей к оригинальным деталям, но теперь большинство деталей переработано, так что это больше не должно быть проблемой. Если у вас возникли проблемы с подгонкой деталей, вы може��е прокомментировать, и я смогу исправить.
Обновление от 29.12.23
Я обнаружил, что все мои части были зеркальными, я понял, что я спроектировал Y-образный участок, зеркально отображающий дизайн Эндера 3, но я не зеркально отразил X, поэтому все части в направлении X были зеркальными. Я исправил это, так что теперь все, что вам нужно сделать, это изменить направление двигателя X (либо в прошивке, либо на рисунке проводов ниже) и распечатать каретку X и крепление шагового двигателя X на новую. (если вы переключаете направление с помощью провода, в шаговых двигателях Crealitys переключаются центральные провода, поэтому, если вы их переключаете, все, что вам нужно сделать, это поменять местами центральные и внешние контакты)
