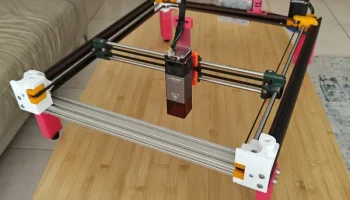

Лазерный гравер CoreXY на базе E3NG
Лазерный гравер CoreXY на базе E3NG

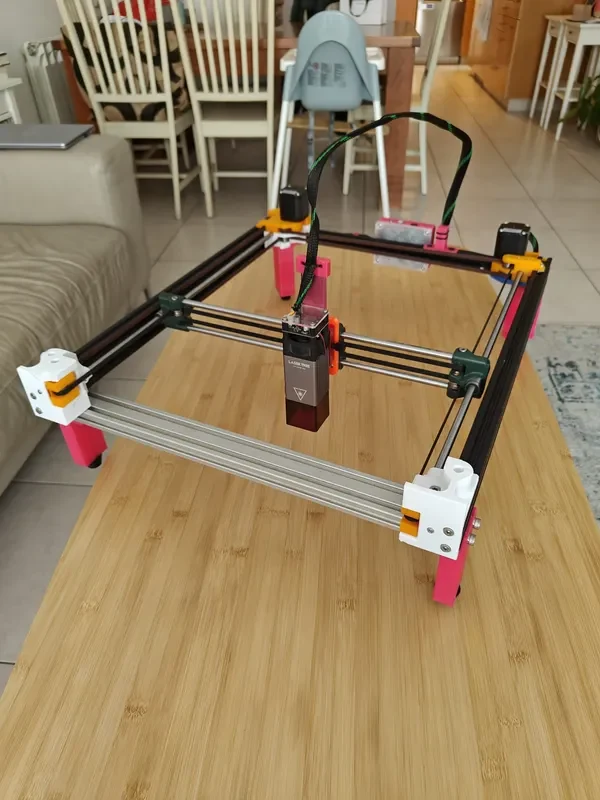

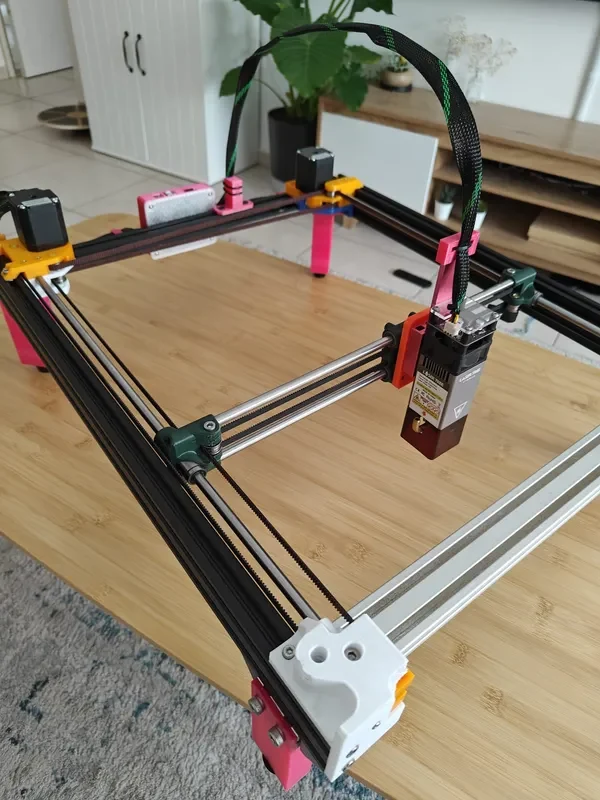

Этот проект представляет собой лазерный гравер CoreXY своими руками на базе портала E3NG XY.
Все детали портала были напечатаны непосредственно из исходных файлов E3NG (ссылка приведена ниже). В этой загрузке основное внимание уделяется специально разработанным деталям и структурным модификациям, необходимым для адаптации портала E3NG для лазерной гравировки.
Что добавляет этот проект
Чтобы превратить портал E3NG в жесткую платформу, готовую к использованию лазера, я спроектировал и напечатал несколько специальных компонентов:
Пластина-адаптер для установки лазера — специально разработанная для надежного крепления лазерного модуля к каретке E3NG
Портальные ножки — разработаны специально для использования с лазером
Подсоедините к алюминиевой раме с помощью Т-образных гаек и винтов M5.
Оснащен резиновыми ножками из ворона для повышения устойчивости и гашения вибрации.
Кабельные опоры — специально разработанные направляющие для лазерной проводки
Усиление рамы — добавлен дополнительный алюминиевый профиль 2040 для увеличения жесткости рамы.
Передние ноги напрямую соединены с этим выступом.
Прокладка кабелей — проводка прокладывается с помощью кабельных зажимов Voron, которые крепятся к проф��лям 2020.
Электроника и прошивка
Контроллер: МКС DLC32 v2.1
Драйверы: TMC2209
Прошивка: FluidNC.
Полный файл конфигурации FluidNC включен.
Эта электронная установка обеспечивает плавное движение, бесшумную работу и надежное управление лазером.
Примечания
В этом проекте повторно используется оригинальная конструкция портала E3NG XY — вся заслуга принадлежит первоначальному создателю.
Сюда включены только нестандартные детали и модификации.
Конструкция является модульной и легко адаптируется к различным лазерным модулям или размерам корпуса.
Цель проекта
Цель заключалась в том, чтобы создать прочный, чистый и надежный лазерный гравер CoreXY с использованием проверенног�� портала E3NG, сохраняя при этом все модификации полностью пригодными для печати и легко воспроизводимыми.
Если вы создаете или изменяете этот проект, не стесняйтесь делиться своими результатами или улучшениями.
Ссылки
МКС DLC32 — https://a.aliexpress.com/_c4PtgvSf
Лазерная регулировочная пластина — https://a.aliexpress.com/_c4VwOs9Z
Лазер — https://a.aliexpress.com/_c2RaQnGx
Резиновые ножки — https://a.aliexpress.com/_c4KAiHPv
кабельная муфта — https://a.aliexpress.com/_c4ax6Idh
90 градусов для подключения дополнительного 2040 к раме — https://www.printables.com/model/121419-8020-2020-90-grade-corner
Зажимы для укладки кабелей — https://www.printables.com/model/538726-voron-2020-aluminum-profile-cable-clip-bigger-size/files
Установщик FluidNC — https://installer.fluidnc.com/fluidnc (скопируйте конфигурацию в config.yaml, который установщик создаст посл�� установки)
