Комплект для переоборудования ПК Powermac G3 Sleeper.......

Источник:

www.printables.com

Редактировать: все детали имеют масштаб 0,1x в мм из-за того, что экспорт из fusion 360 выглядит странно. Файлы будут обновлены в ближайшее время.

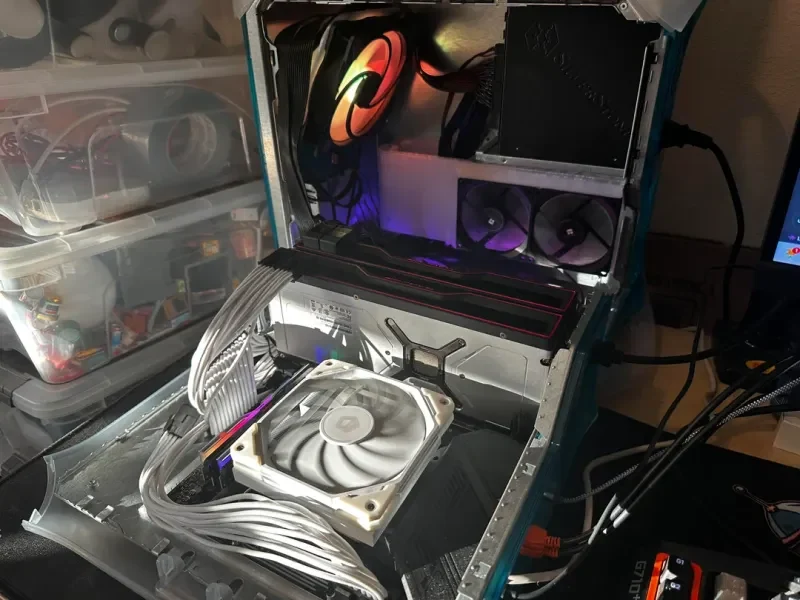

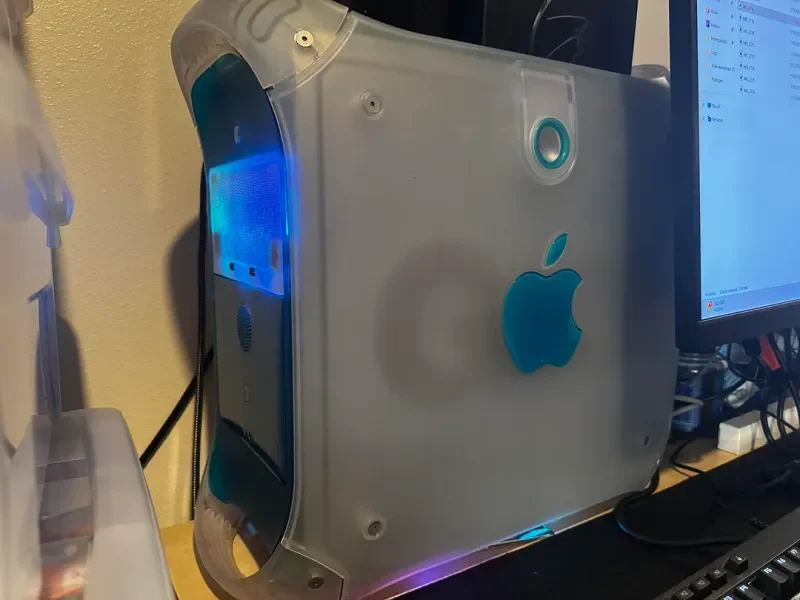

Это комплект для переоборудования, в котором достаточно деталей, чтобы превратить Powermac G3 в спальный игровой/рабочую станцию. Прежде чем приступить к преобразованию, следует обратить внимание на несколько моментов с точки зрения аппаратного обеспечения:

Случай: Требуется некоторая модификация, но она должна быть обр��тимой. В верхнем кронштейне, который удерживает устройство чтения компакт-дисков и гибких дисков, а также блок питания, необходимо высверлить заклепки, но позже их можно будет снова приклепать. Я вынул только переднюю часть и оставил заднюю часть для блока питания, но, оглядываясь назад, мне следовало вынуть все целиком. Кроме того, все стойки материнской платы должны быть просверлены наполовину вниз, за вычетом верхнего левого угла. Это позволит повторно использовать верхнюю левую стойку, а остальные можно будет поменять местами с помощью прокладок. Мне не нравится разрушение старого оборудования, но это был лучший компромисс, который я мог придумать, чтобы предотвратить замыкание стоек или их взаимодействие с задней частью материнской платы. Другие преобразования требуют полного удаления, что мне не нравится.

Материнская плата: предназначена для устано��ки материнских плат формата micro-ATX с верхним слотом PCIe (для графического процессора), расположенным на один слот вниз сверху. Это необходимо для того, чтобы ввод-вывод материнской платы совпадал с остальной частью корпуса. Я использовал MSI Mortar b650m. Материнские платы полного формата ATX, вероятно, тоже подойдут, но не будут полностью удерживаться со всеми отверстиями и все равно будут ограничены четырьмя слотами PCI корпуса.

Кулер: я использовал ID-Cooling IS67XT, но он был слишком высоким, и его пришлось модифицировать, согнув тепловые трубки, чтобы он стал более плоским. ID Cooling производит и другие действительно хорошие и доступные низкопрофильные кулеры, поэтому я бы рекомендовал их как бренд. Излишне говорить, что кулер должен быть короче IS67XT, высота которого составляет 67 мм. Вы можете использовать нижнюю часть AIO, установленную на корпусе, если хотите просверлить нижнюю часть. Я предпочитаю воздушное охлаждение, и мне все равно нужно было охлаждать только ryzen 5 760p, поэтому я не выбрал AIO.

Блок питания: Есть требования к источнику питания. Блок питания должен иметь вилку переменного тока, соответствующую спецификации ATX, но большинство современных блоков питания этого не делают. В число работающих блоков питания входит Thermaltake Smart, но у меня есть старый Silverstone ST85F-GS, который работает с проставками или модификациями. Я просто использую блок Silverstone и шайбы, но он немного дороже, а Thermaltake Smart — не лучший блок питания, поэтому я займусь поиском лучших блоков для этого преобразования.

GPU: Здесь больше проблем. Высота графического процессора (то есть, насколько он высок от материнской платы до места, где находится вилка питания) является важным фактором. Если вы не хотите выводить выхлоп через старый воздухозаборник для улучшения тепловых характеристик, то это не имеет большого значения. Тем не менее, Powermac G3 поставляется с воздухозаборником вокруг графического процессора, а в файлах (выхлопной канал для кронштейна) включена вставка для металлического воздухозаборника, которая добавляет дополнительный воздуховод для тонкого 120-мм вентилятора (рекомендую вентиляторам Arctic) для обеспечения вытяжки. Я также сделал кронштейн для дальнейшего воздуховода вентилятора (канал для кронштейна выхлопа) для графического процессора высотой 12 см. Другой входящий в комплект выпускной канал (newguidedduct) предназначен для графического процессора такой же высоты, как у AMD RX6800 (не удалось найти высоту в Интернете, и мне не хочется вынимать графический процессор).

Материал для 3D-печати: не используйте PLA, поскольку он не плавится, но становится мягким, деформируется и немного пахнет. Я использовал прозрачный белый/прозрачный PETG, потому что он соответствует почти белому прозрачному эстетическому виду корпуса и меня вполне устраивал в течение нескольких месяцев.

Приобретение запчастей

Детали ПК смотрите выше.

Другие детали включают кнопочные переключатели 6x6x6.

проволока

перемычки ведут

двойной кабель USB3 к материнской плате (https://a.co/d/h7rYa3X)

комплект удлинителей кабеля с рукавами (более простая прокладка кабеля)

140-мм вентилятор на приточном воздухозаборнике

тонкий 120-мм вентилятор или два тонких 92-мм вентилятора для выхлопа графического процессора (см. выше)

нагреватели для материнской платы

винты для нагревателей

Инструкции по сборке:
