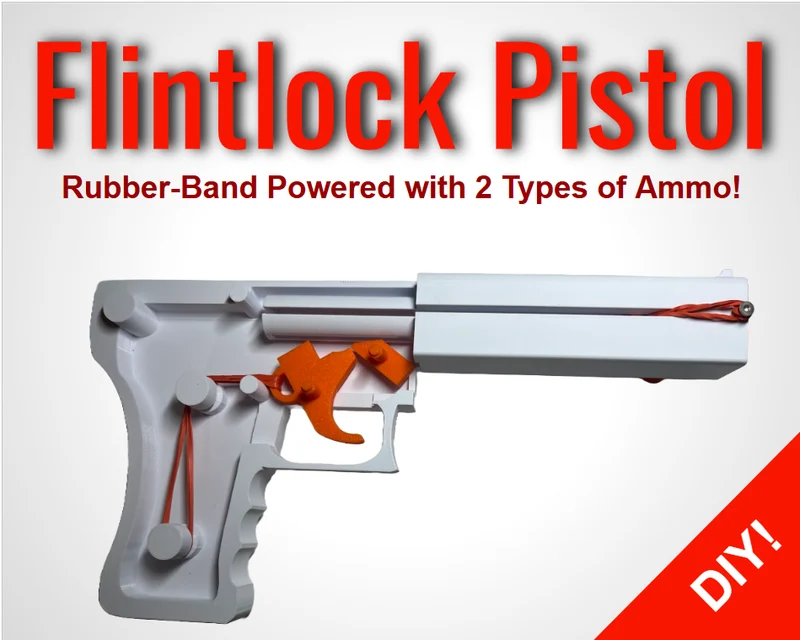

Игрушечный кремневый пистолет
Однажды я захотел сделать из картона классический кремневый пистолет и был разочарован, когда это не сработало. Я зашел в Tinkercad и решил попробовать сделать такой, который можно было бы распечатать на 3D-принтере, чтобы он был немного более долговечным и последовательным. Это первая итерация, и я был удивлен, увидев ее вообще работоспособной. Можно внести некоторые изменения, но в целом все работает очень хорошо. Помимо файлов модели вам понадобится немного суперклея, как минимум три резинки (чем больше вы их используете, тем мощнее будет, но они могут сломаться, если вы используете слишком много) и четыре маленьких винта. Я просто использовал винты M3x8, но более короткие подойдут лучше.
Для печати я печатал основные детали пистолета (и пластины, и ствол) с низким заполнением, а детали механизма (все остальное) с более высоким (я использовал 70%, но выше не помешало бы). Я также прикрепил файл, в котором все детали механизма собраны в одном месте, если вы не хотите распечатывать все детали отдельно и не возражаете против того, чтобы все они были одного цвета. Я бы порекомендовал большие поля для более тонких деталей, особенно если у вас есть текстурированный печатный лист с порошковым покрытием. Я использовал опоры на спусковой скобе на обеих пластинах, но на этом все.
Для строительства: я добавил фотографи�� большинства шагов, но на случай, если вам понадобится дополнительная помощь -

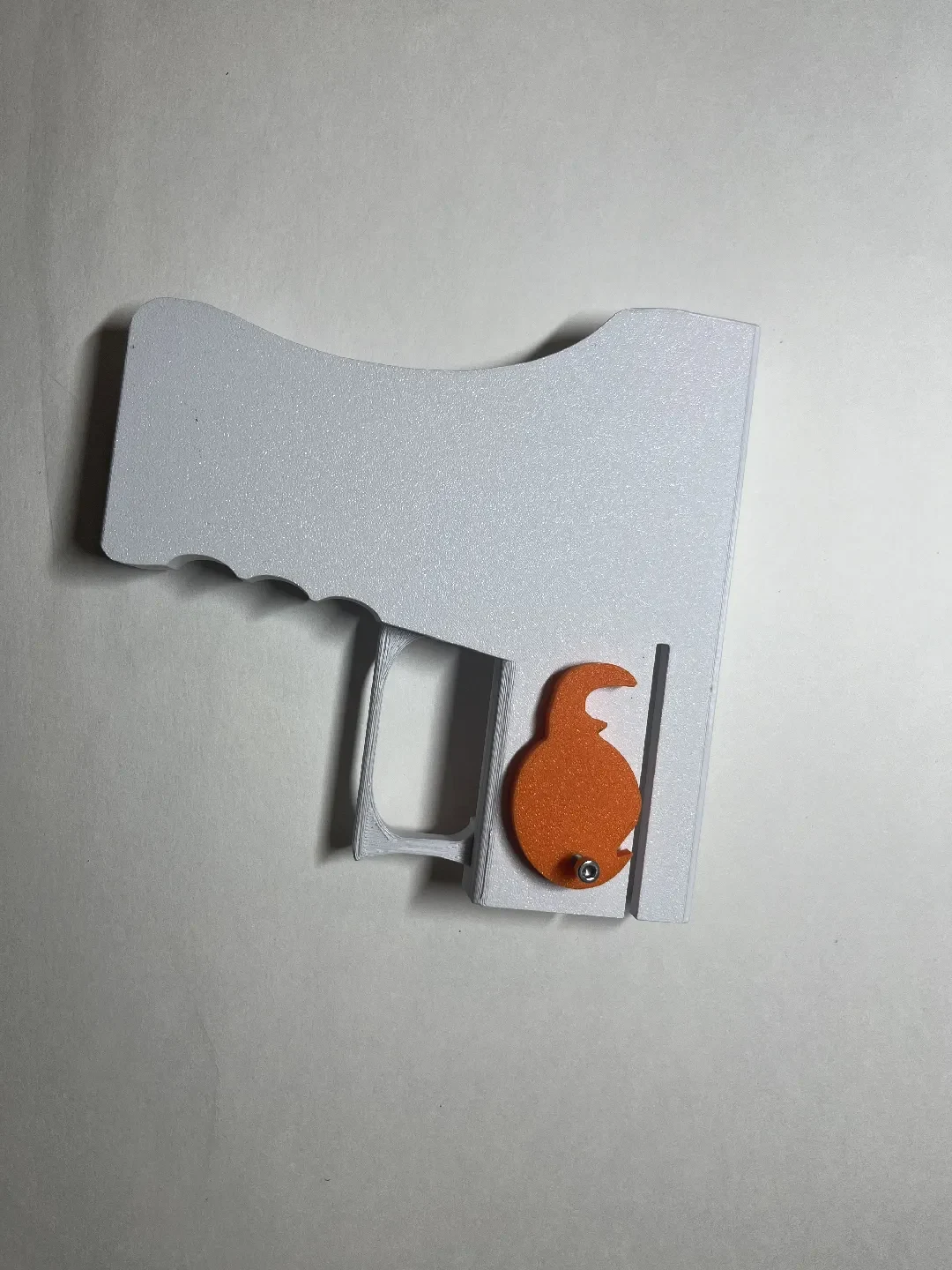

Вставьте винт в маленькое отверстие на внешней стороне молотка. Отверстие может быть слишком маленьким, и в этом случае его можно расширить с помощью небольшого канцелярского ножа.

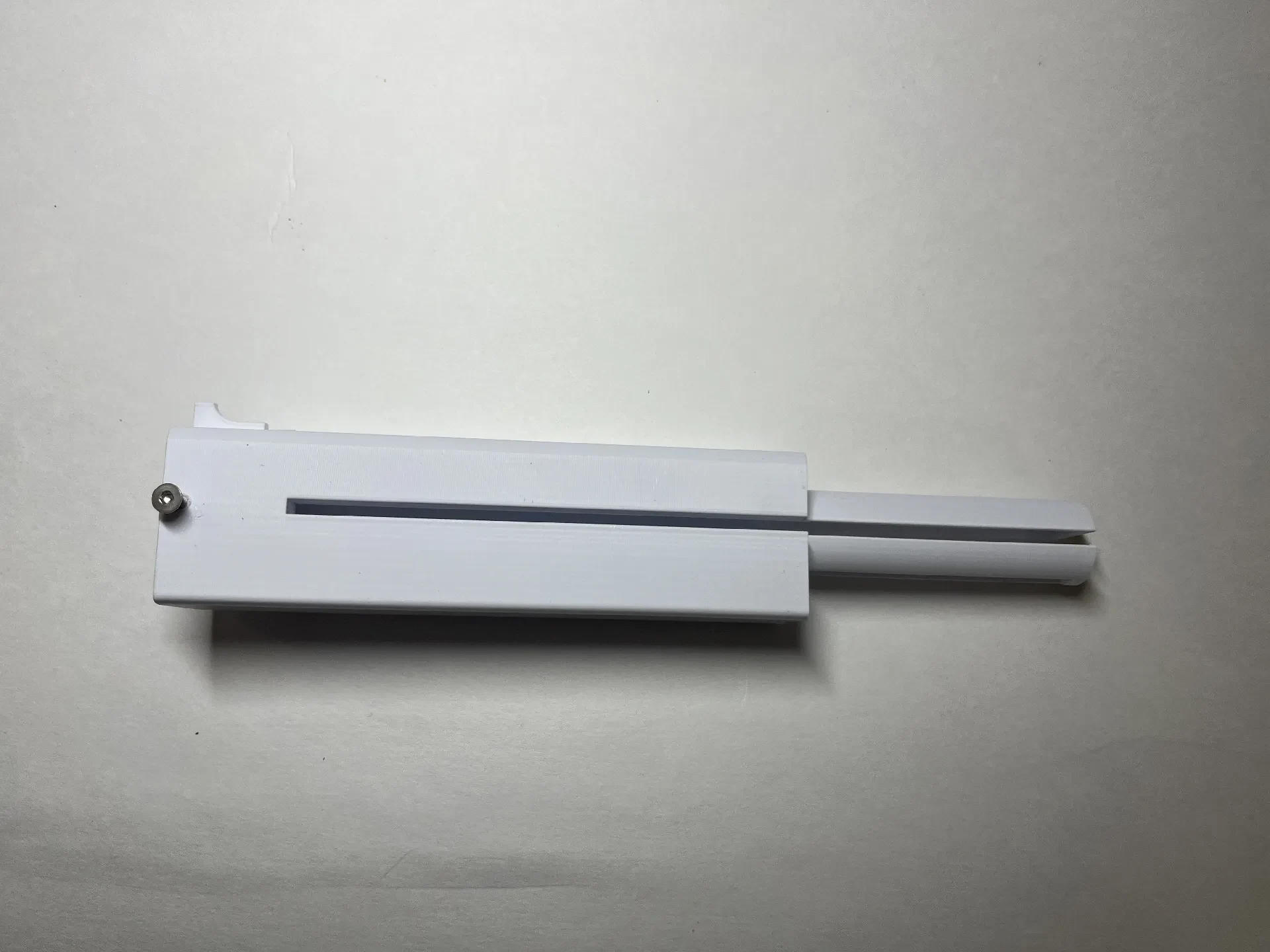

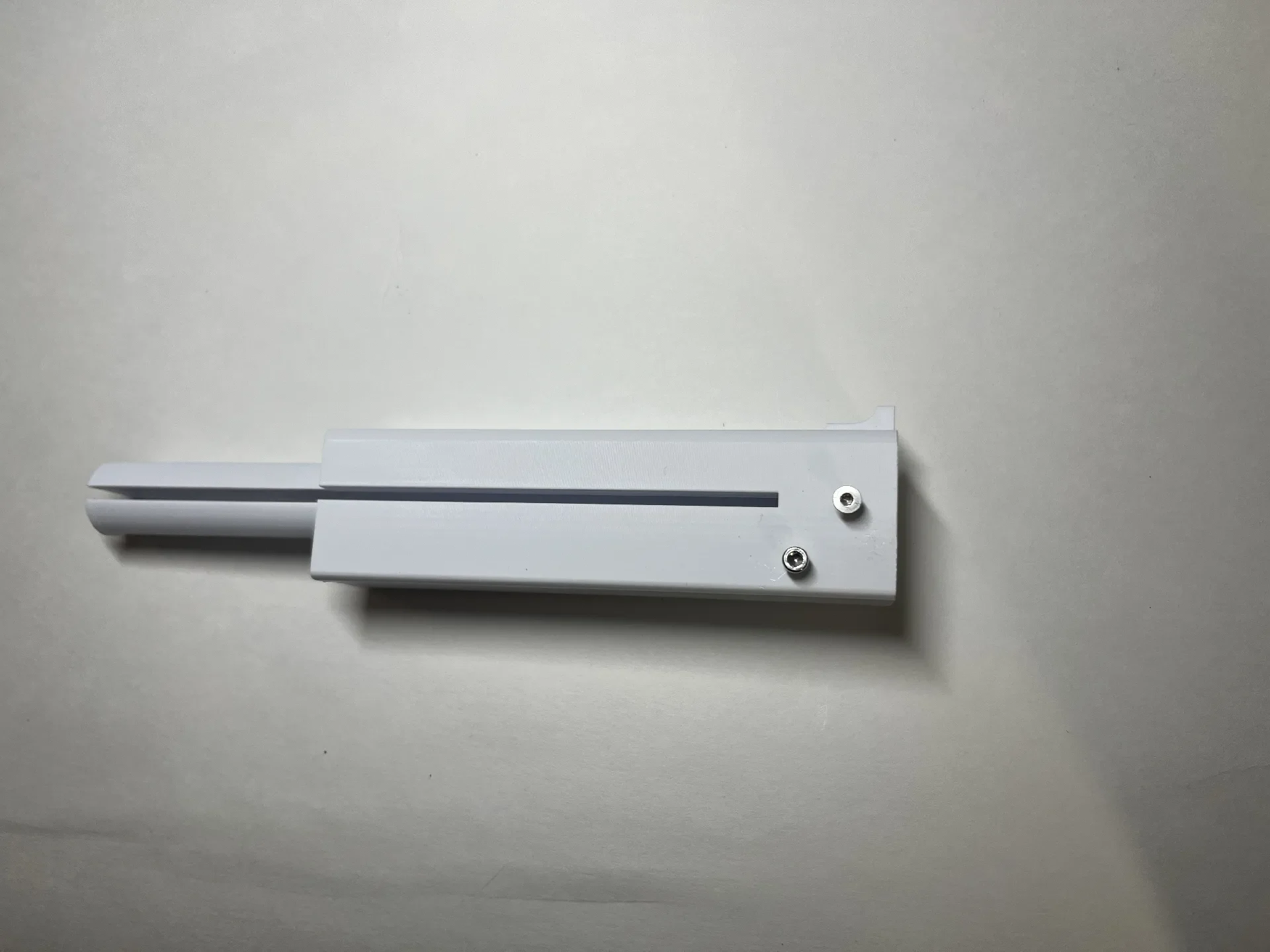

Сделайте то же самое с тремя маленькими отверстиями на конце ствола. Их два сзади и один спереди.

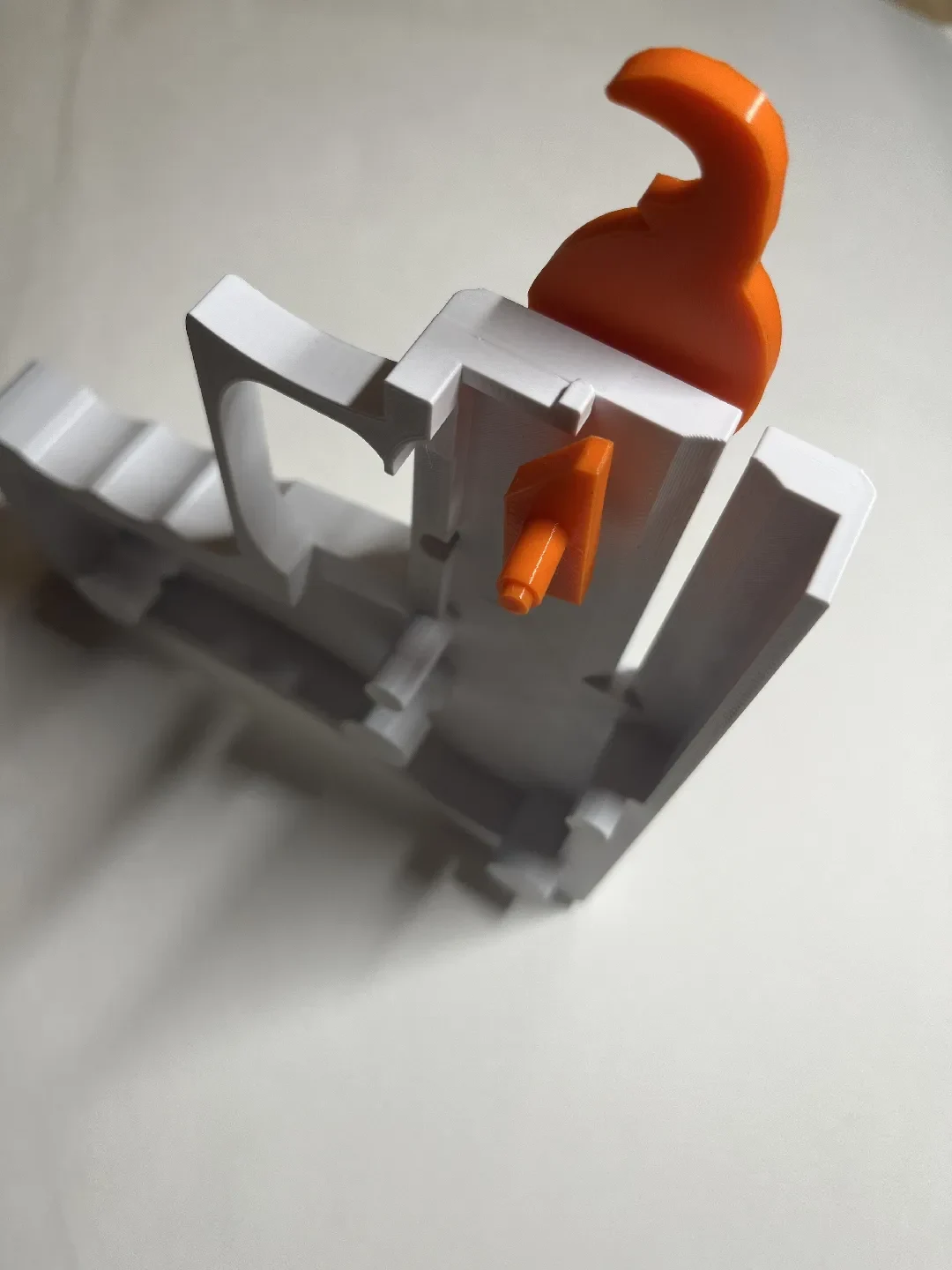

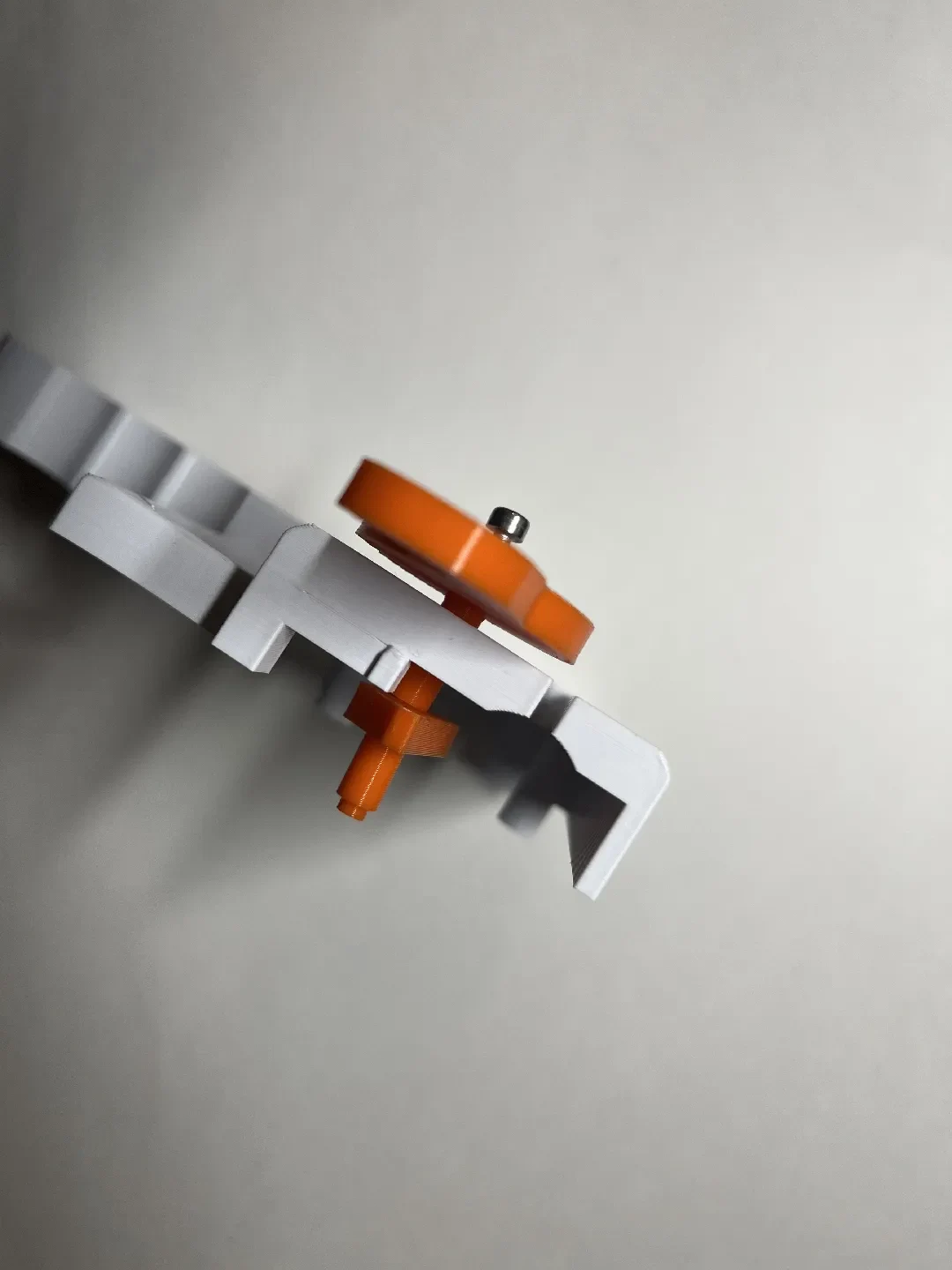

Вставьте ось молотка через левое отверстие задней пластины (сзади). Наденьте шайбу с лицевой стороны. Нанесите каплю суперклея на отверстие рычага и прочно закрепите его на оси молотка (над шайбой). Убедитесь, что острие рычага направлено в том же направлении, что и крючок в верхней части молотка (см. прилагаемые изображения).

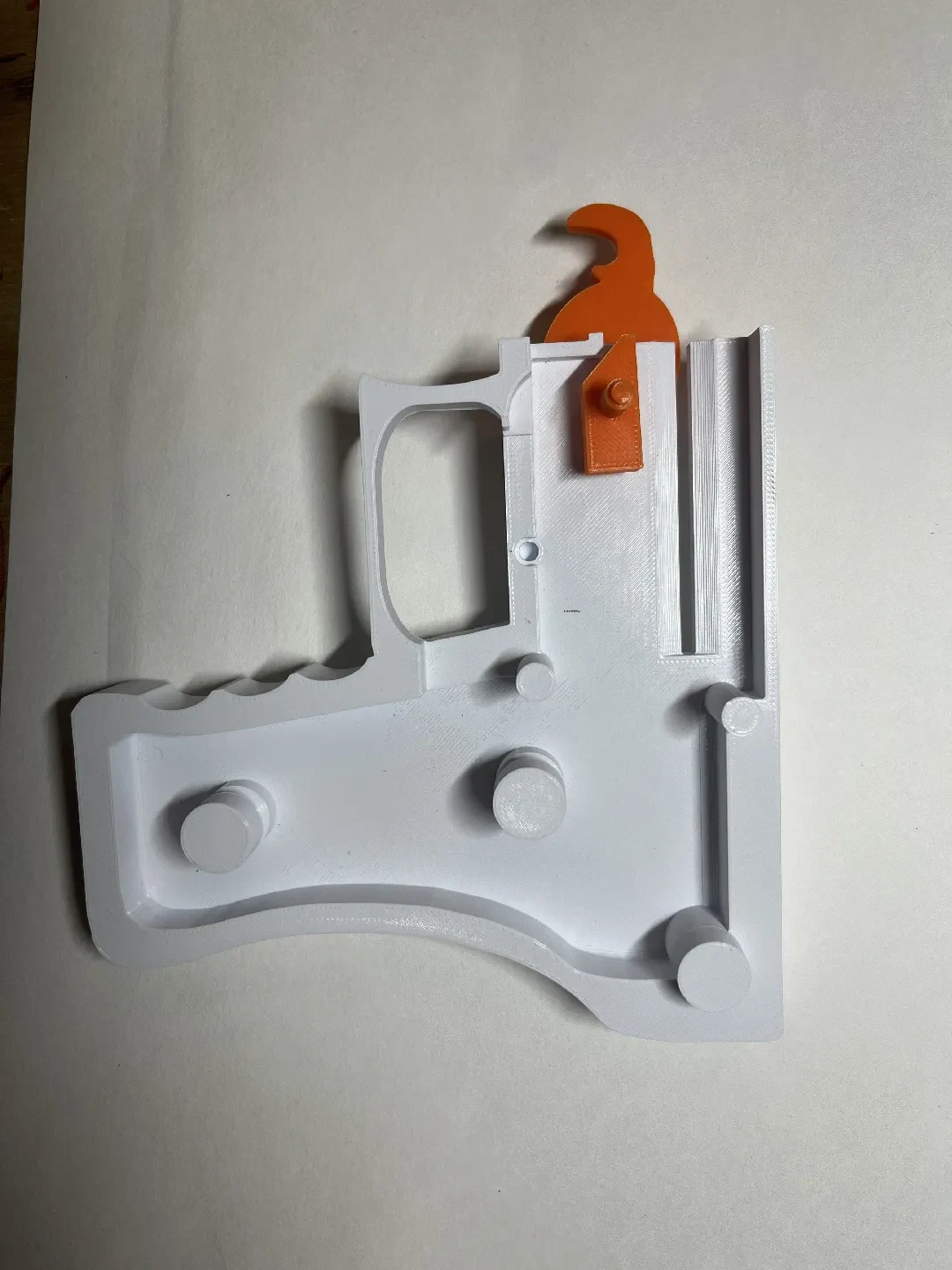

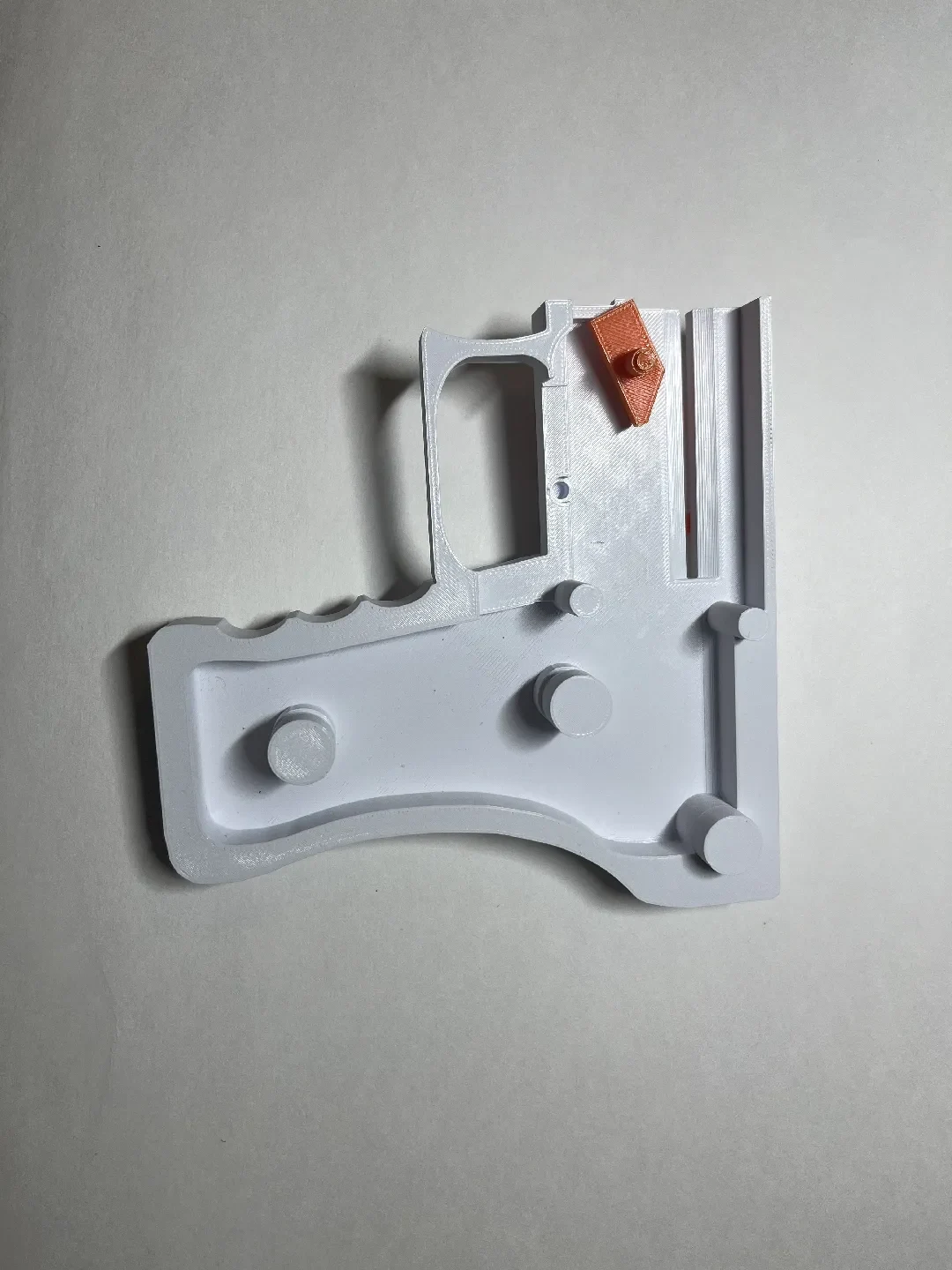

Вставьте спусковой крючок в правое отверстие задней пластины и убедитесь, что острие спускового крючка направлено влево. Используя немного суперклея, вклейте стержень спускового крючка в отверстие спускового крючка.
Проденьте резинку через петлю на правой стороне спускового крючка, оберните обе стороны вокруг правой колонки резинки и зацепите их за нижнюю колонку резинки (в нижней части рукоятки в затыльнике).
Приклейте ствол к задней пластине. Эта часть может быть немного сложной, потому что вы не хотите, чтобы клей попал ни на что другое, и иногда конец ствола, находящийся внутри затыльника, может немного защемиться. Убедитесь, что ствол расположен в правильном положении! Прицел на конце ствола должен быть направлен вверх, а более широкая прорезь с правой стороны должна быть обращена к спусковому крючку (чтобы рычаг мог вращаться через него).

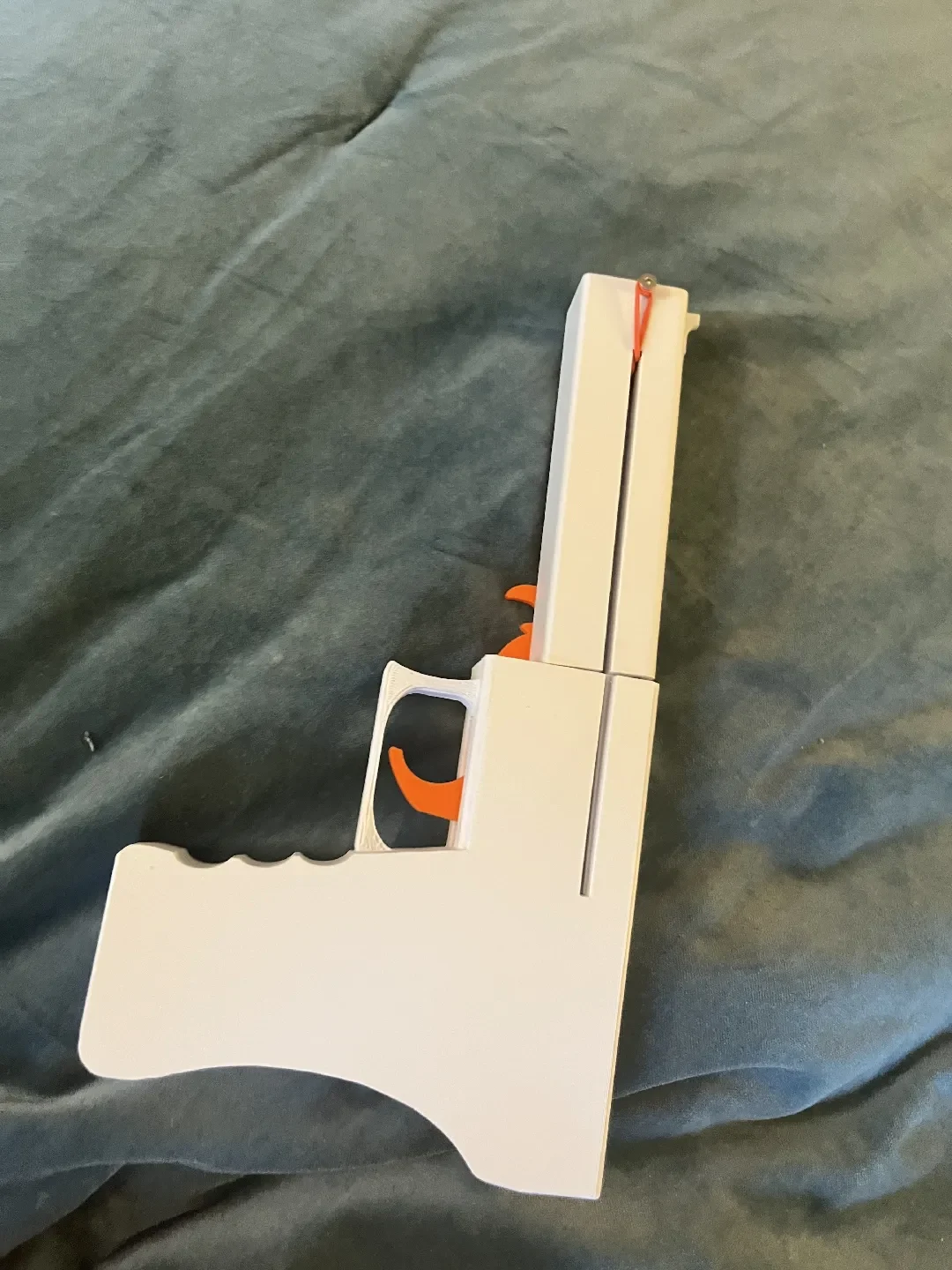

Поместите переднюю пластину на заднюю пластину, убедившись, что стойки и оси сп��скового крючка/рычага совмещены. Он должен просто защелкнуться на месте. Не приклеивайте его, на случай, если вам понадобится доступ к механизму внутри.
Сдвиньте пусковую установку вниз по стволу, следя за тем, чтобы отверстие было ближе к затыльнику, чем к торцу ствола (отверстие ближе к одной стороне, чем к другой), и совпадало с прорезями по бокам. Проденьте резиновую ленту (я обнаружил, что две делают з��пуск намного сильнее) через отверстие в пусковой установке и наружу с другой стороны. Я обнаружил, что использование небольшого шестигранного ключа облегчило процесс. Оберните края резинки вокруг винтов на самом конце ствола (по одному с каждой стороны).

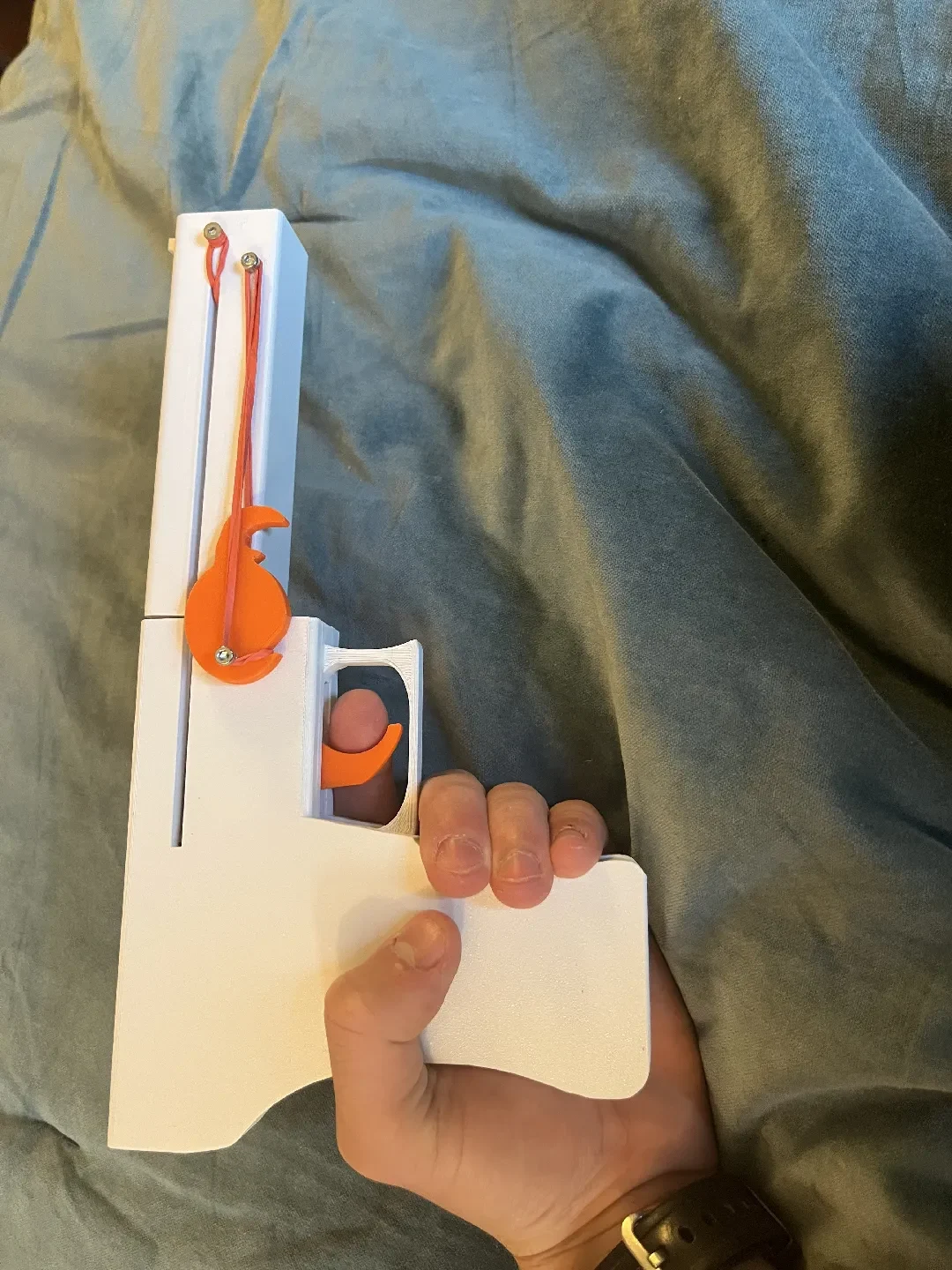

Наконец, возьмите резинку, сложите ее вдвое и наденьте один конец на оставшийся винт на задней части ствола. Возьмите другой конец, натяните его на молоток (одна часть проходит вокруг, а другая — между ним и задней пластиной), следя за тем, чтобы он находился чуть выше винта в молотке. Теперь наденьте резиновую ленту обратно к стволу, вокруг винта и оставьте ее на небольшом выступе в нижней части курка.
Теперь вы готовы стрелять! Держите палец на пульсе
