Рамка радиоприемника Volvo 940 2 DIN для Sony XAV-AX5500...
Мне нравится оригинальный дизайн, созданный @Ornotermes, и благодаря предложению оригинального чертежа САПР я смог использовать свои некачественные навыки работы с Fusion 360, чтобы внести некоторые небольшие изменения в соответствии с моим вариантом использования.

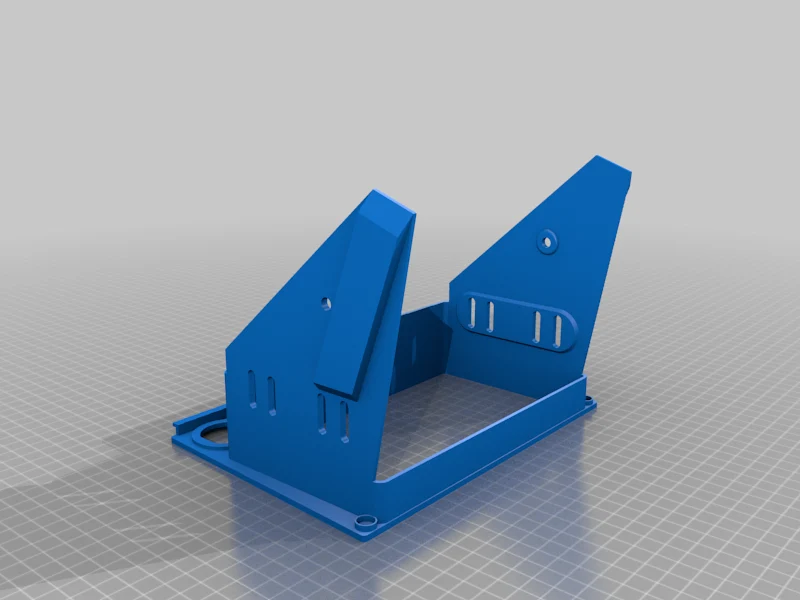

Я использовал Sony XAV-AX5500 и, чтобы обеспечить более удобный монтаж, добавил дополнительное отверстие для надежного крепления в рамке. Я использовал винты из комплекта головного устройства, они были не очень длинными, но пока работают нормально.

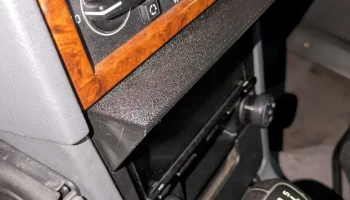

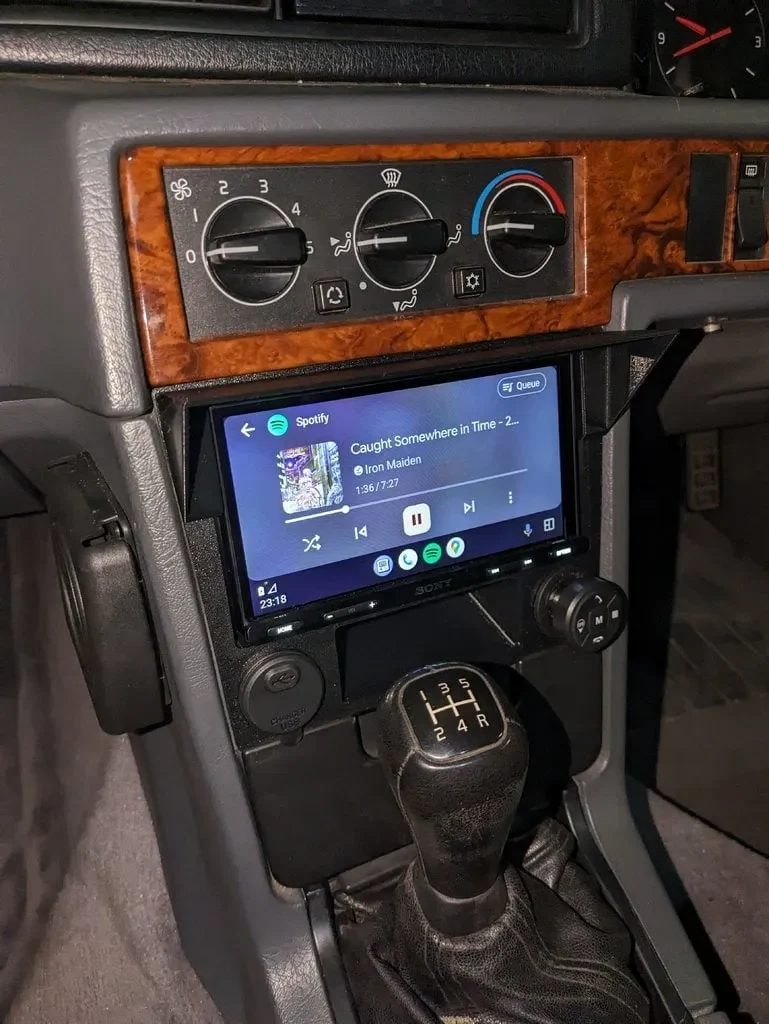

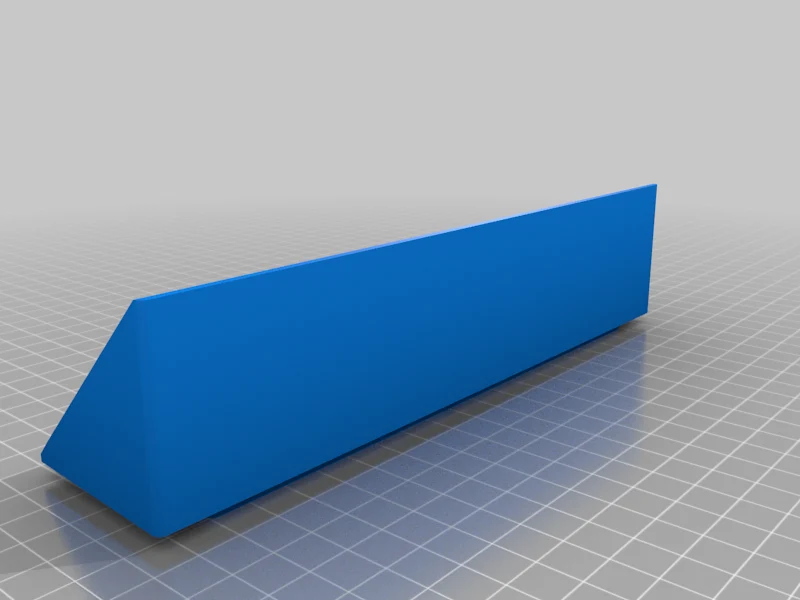

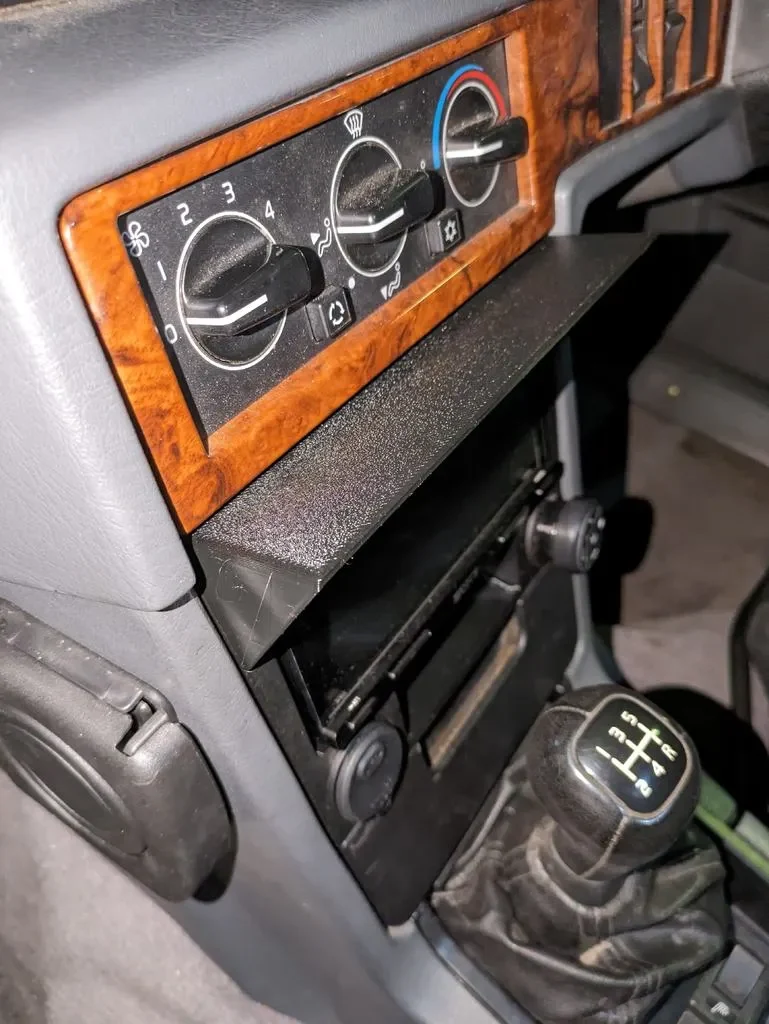

Я также разработал бленду, которая крепится к лицевой стороне крепления с помощью магнитов. Идея заключается в том, что он уменьшает блики экрана, а также защищает основной корпус в случае деформации пластика в суровую жаркую погоду. Гораздо быстрее распечатать новый козырек, чем перепечатывать всю раму, если она деформируется.

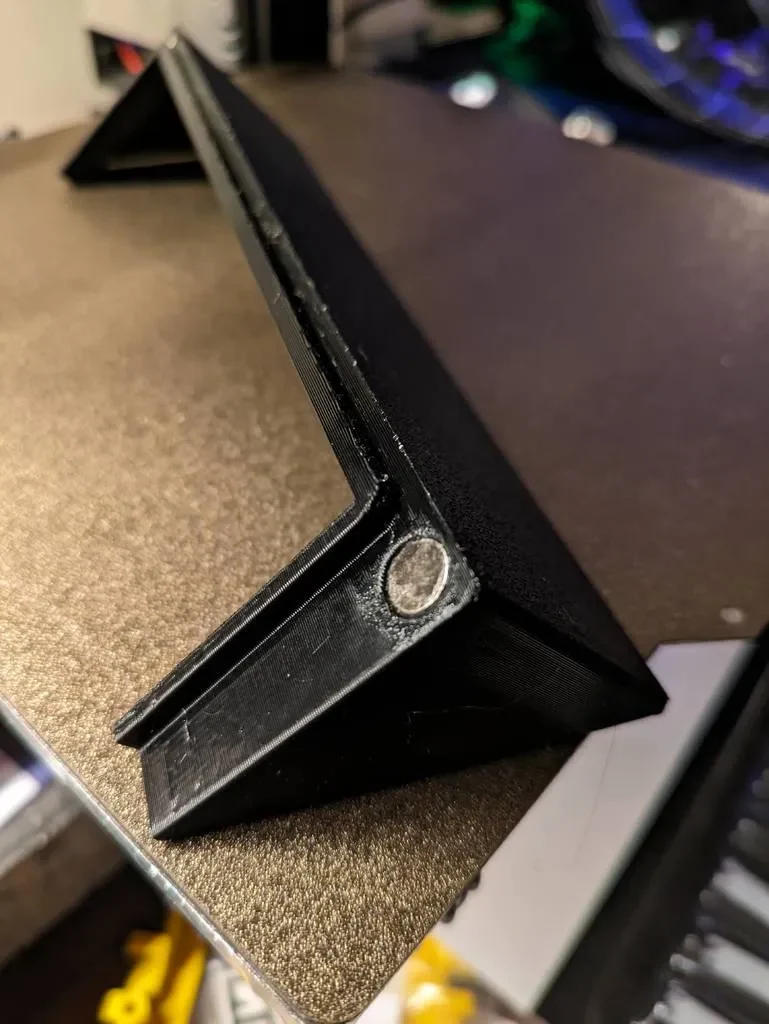

Я добавил на каждой детали два небольших выреза, которые позволяют установить редкоземельный магнит размером 8x2 мм с по��ощью суперклея. После установки, обеспечив правильную полярность магнитов, бленда защелкивается на месте.
Размеры капота совпадают с областью двухдинового отверстия, поэтому в зависимости от конструкции вашего головного устройства он может быть несовместим.
Согласно исходному описанию, это должно быть напечатано на чем-то, способном выдерживать высокие температуры для региона, в котором находится ваша машина. Я живу в Австралии и даже печатаю в PETG. У меня уже есть одна дефор��ация капота из-за того, что я оставил его на приборной панели в жаркий день.
Настоятельно рекомендую печатать на текстурированном листе PEI, чтобы получить красивый результат без покраски.
Используемая платформа для печати: гладкий/текстурированный магнитный лист PEI компании Gulfcoast Robotics.
Материалы:
Для капота требуются четыре (4) редкоземельных магнита размером 8x2 мм. Я купил свой на AliExpress, вот:
https://www.aliexpress.com/item/1005005013204242.html
Убедитесь, что вы выбрали правильный размер при заказе
Настройки печати
Бренд принтера:
Креативность
Принтер:
Эндер 3
Плоты:
Нет
Разрешение:
0,3
Заполнение:
20%
Нить: Polymaker PolyLite PETG, черная.
Категория: Автомобильная промышленность
