MKS CANable Pro с креплением на DIN-рейку

## MKS CANable Pro Крепление на DIN-рейку

Этот мод предназначен для установки MKS CANable Pro на стандартную DIN-рейку шириной 35 мм.

CANable Pro удерживается от перемещения вдоль самой длинной оси с помощью 4 установочных штифтов и удерживается на креплении с помощью зажима над приемопередатчиком CAN, удерживающего его на месте. Плата может монтироваться только в одном направлении из-за контактов разъема, и, если есть сомнения, направления вывода указаны на креплении.

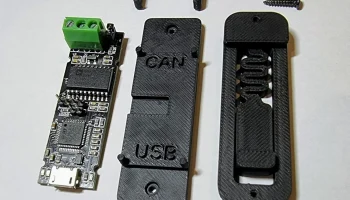

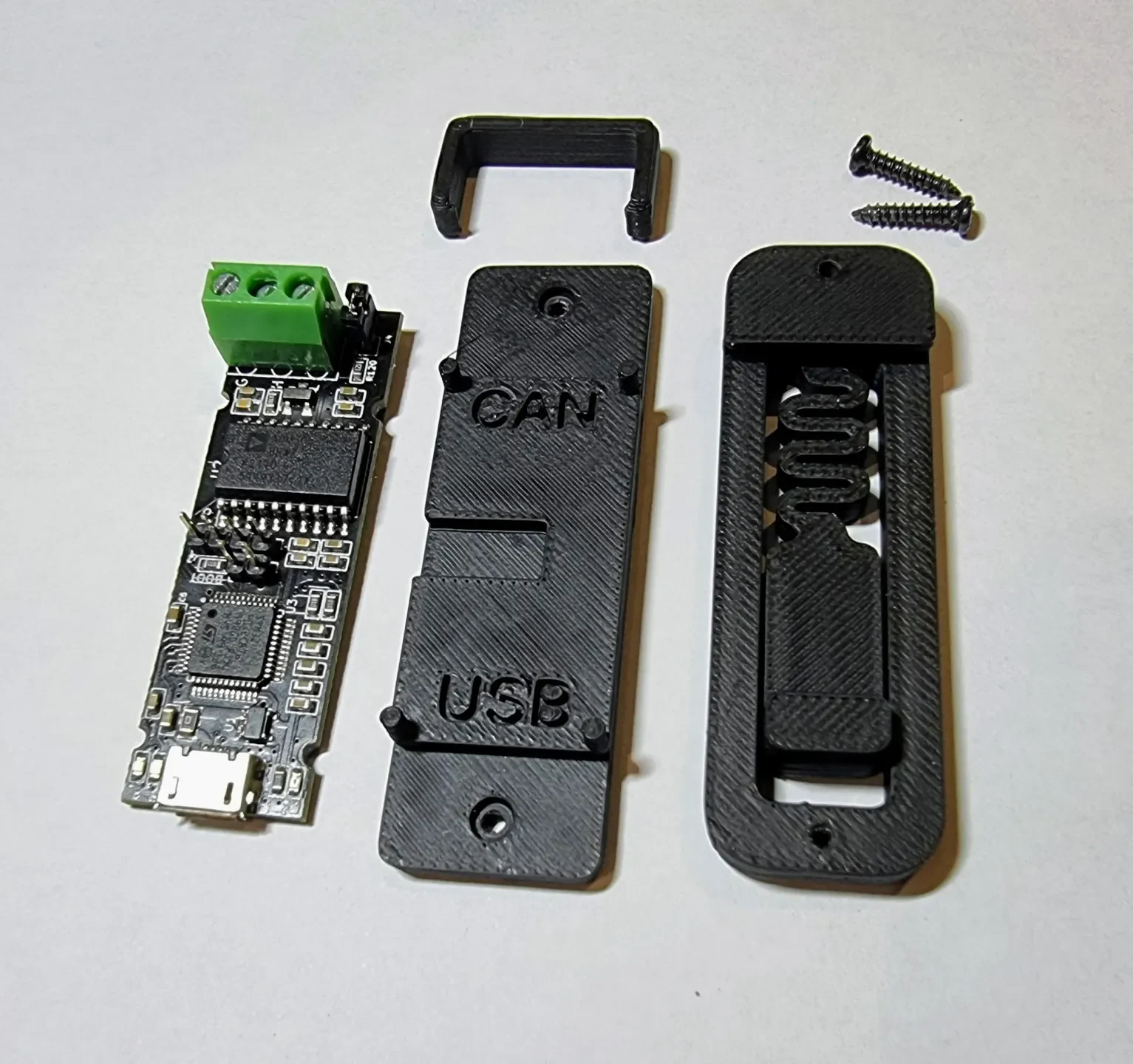

**Для печати необходимо**

— canable_pro_clip.stl

— canable_pro_mount.stl

— pcb_din_clip.stl (спасибо команде Voron за это)

И 2 самореза М2х10 или, если вы не хотите, чтобы один из винтов торчал, более короткий (5-7 мм), или просто отрежьте конец ножницами.

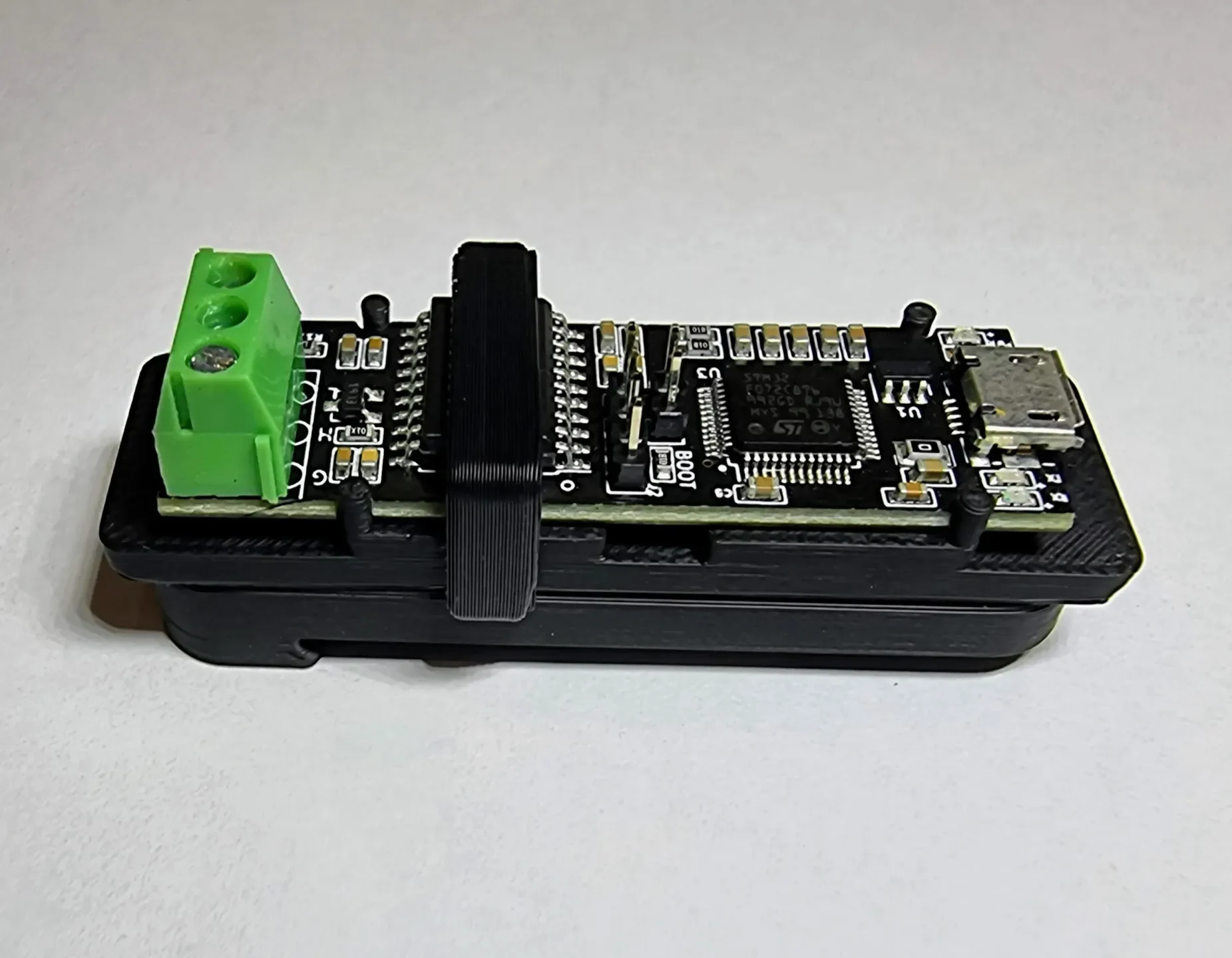

Для сборки прикрутите крепление к DIN-зажиму печатной платы, а затем поместите плату на крепление, совместив выходы в направлении, указанном на креплении. Он должен располагаться заподлицо, как показано ниже, а затем зажим надевается сверху и попадает в 2 небольших углубления.

Наслаждаться!

Спасибо @Micko SE и @Maz за помощь в САПР.
