Хитбокс с переключателями Cherry-MX v1........

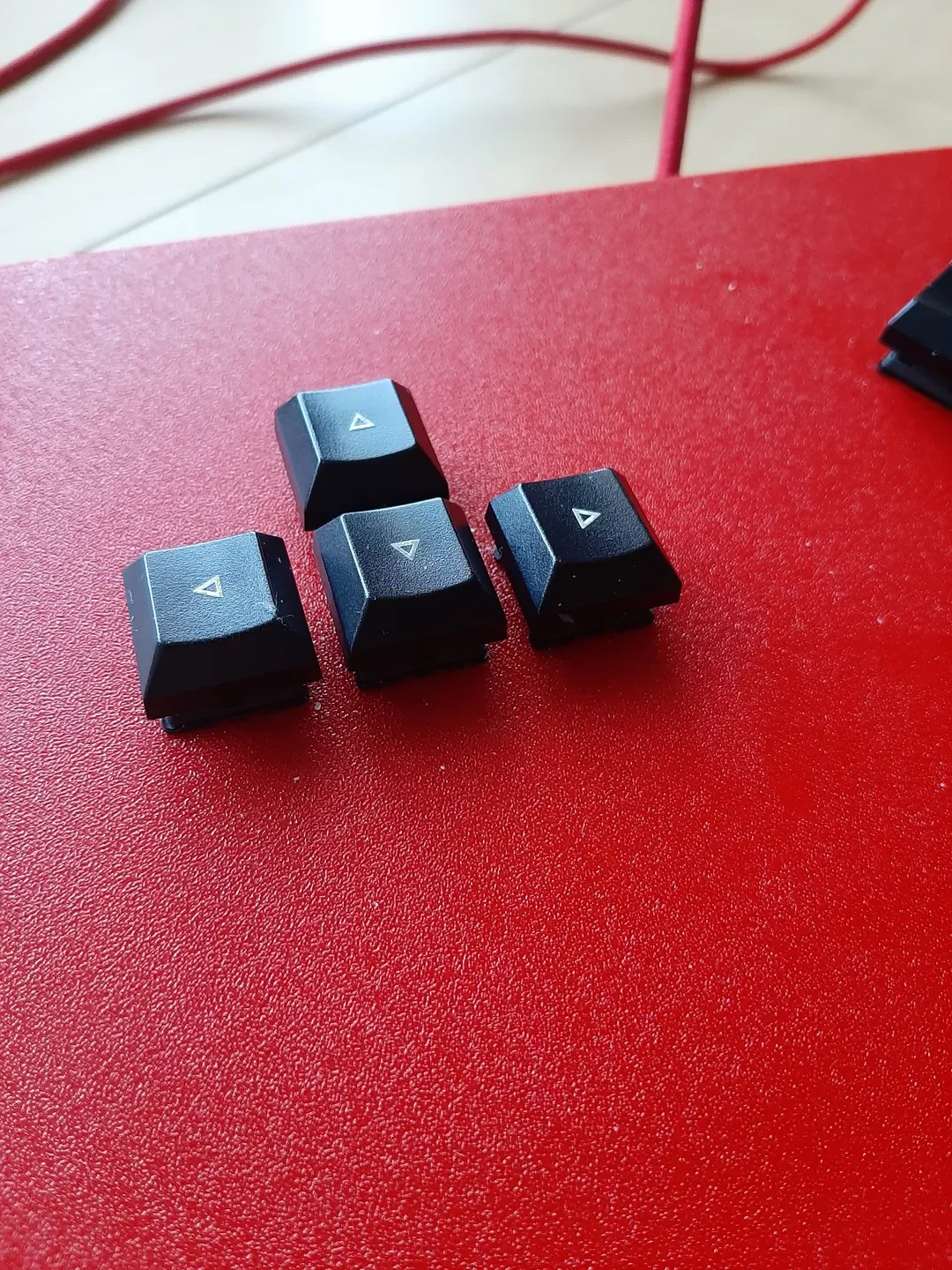

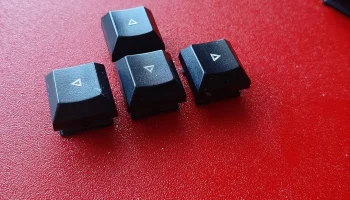

Я хотел напечатать свой собственный контроллер Hitbox на 3D-принтере, не тратя слишком много денег на кнопки. Вместо этого я разобрал старую клавиатуру Cherry MX, чтобы спасти ее переключатели и колпачки клавиш. Для начала мне нужно было убедиться, что переключатели подходят правильно, поэтому я распечатал файл test.stl, чтобы проверить установочные размеры переключателя (14x14x1,5).

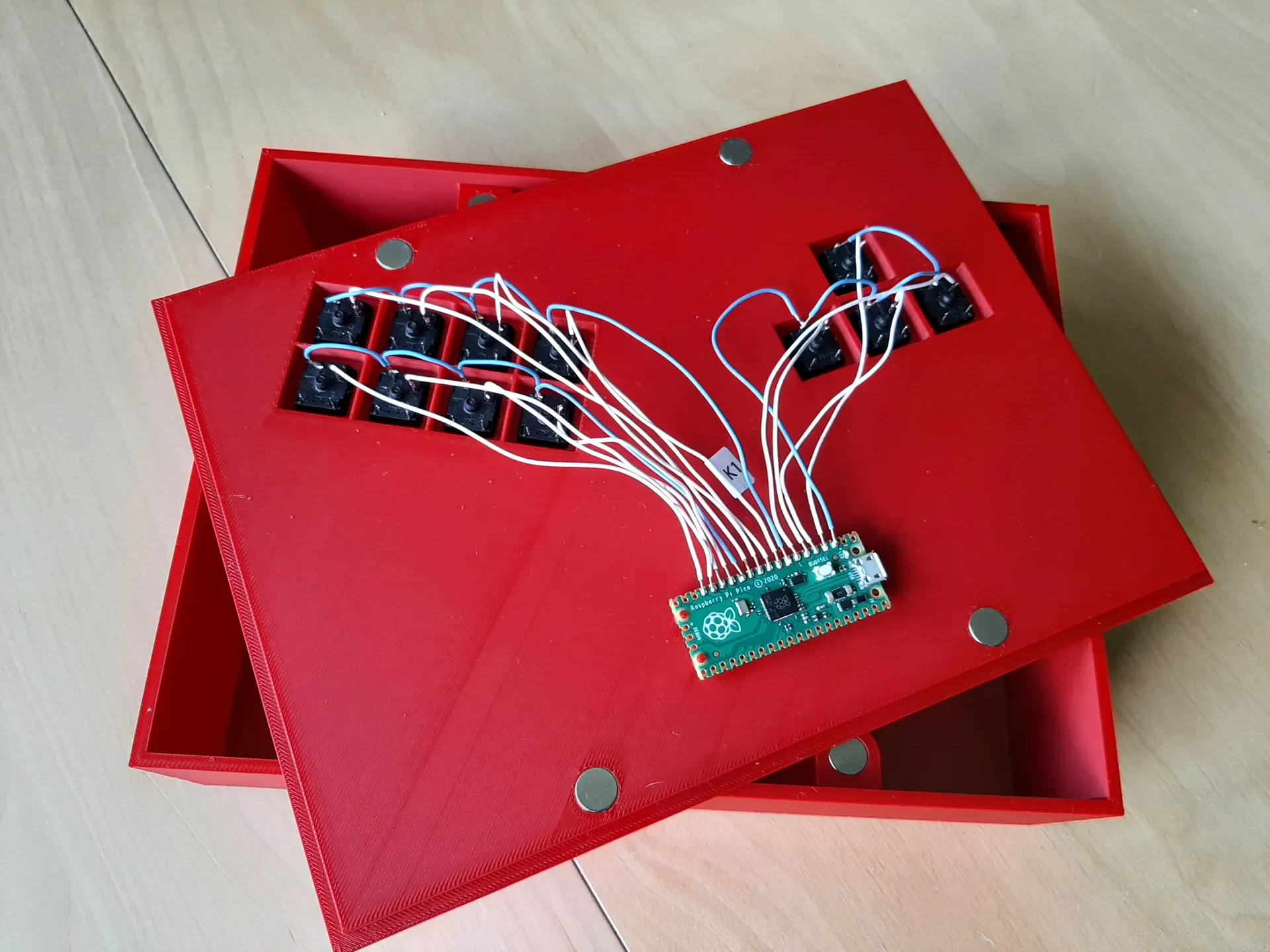

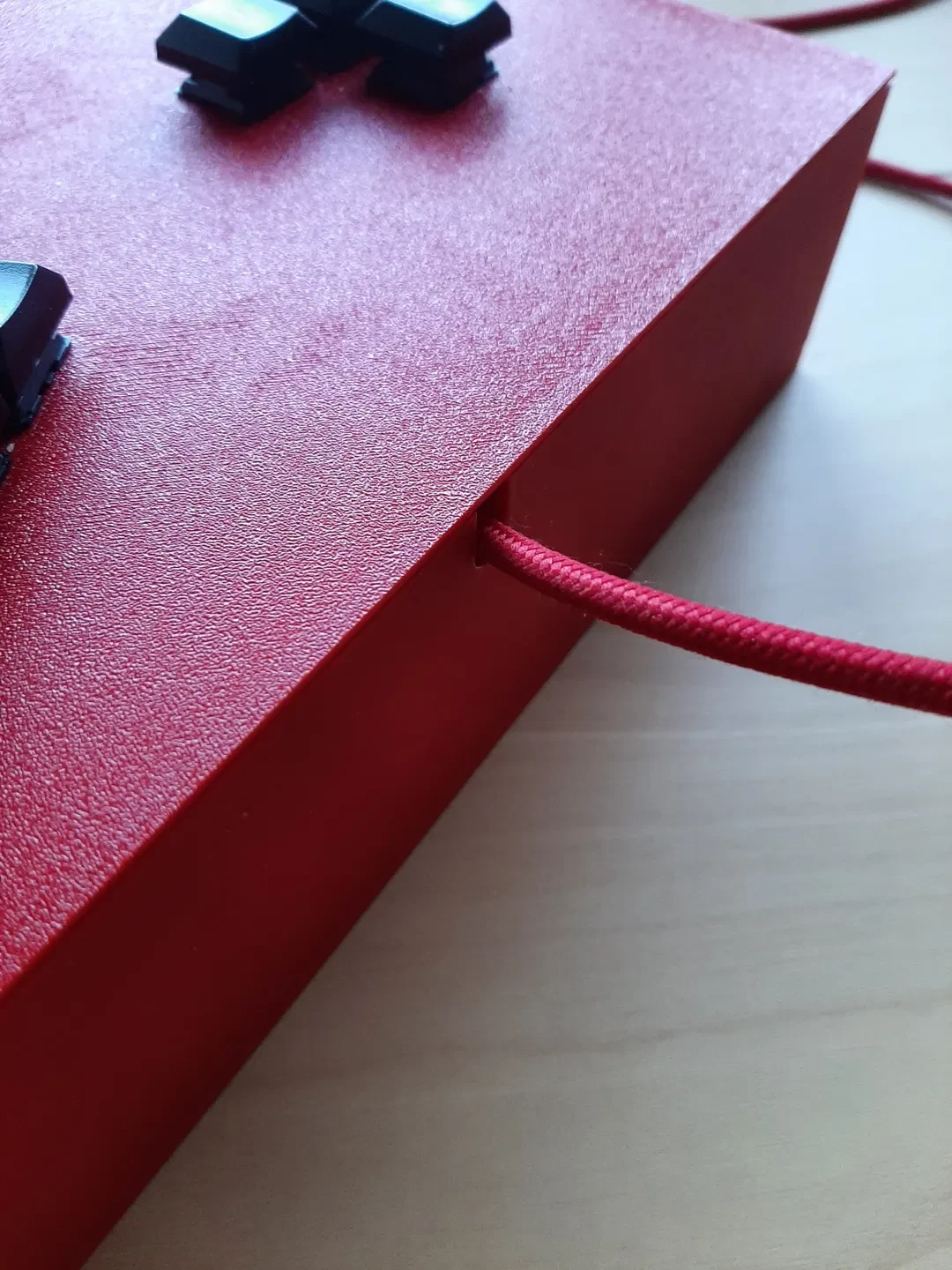

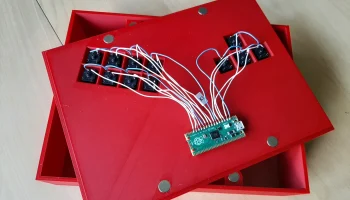

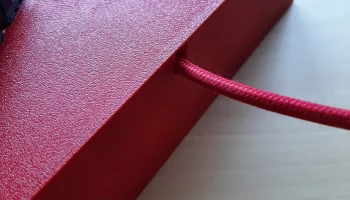

Pi Pico фиксируется монтажными штифтами. Я оставил сзади отверстие для кабеля, хотя на нем нет защиты от натяжения. Возможно, версия 2 будет включать эту функцию.

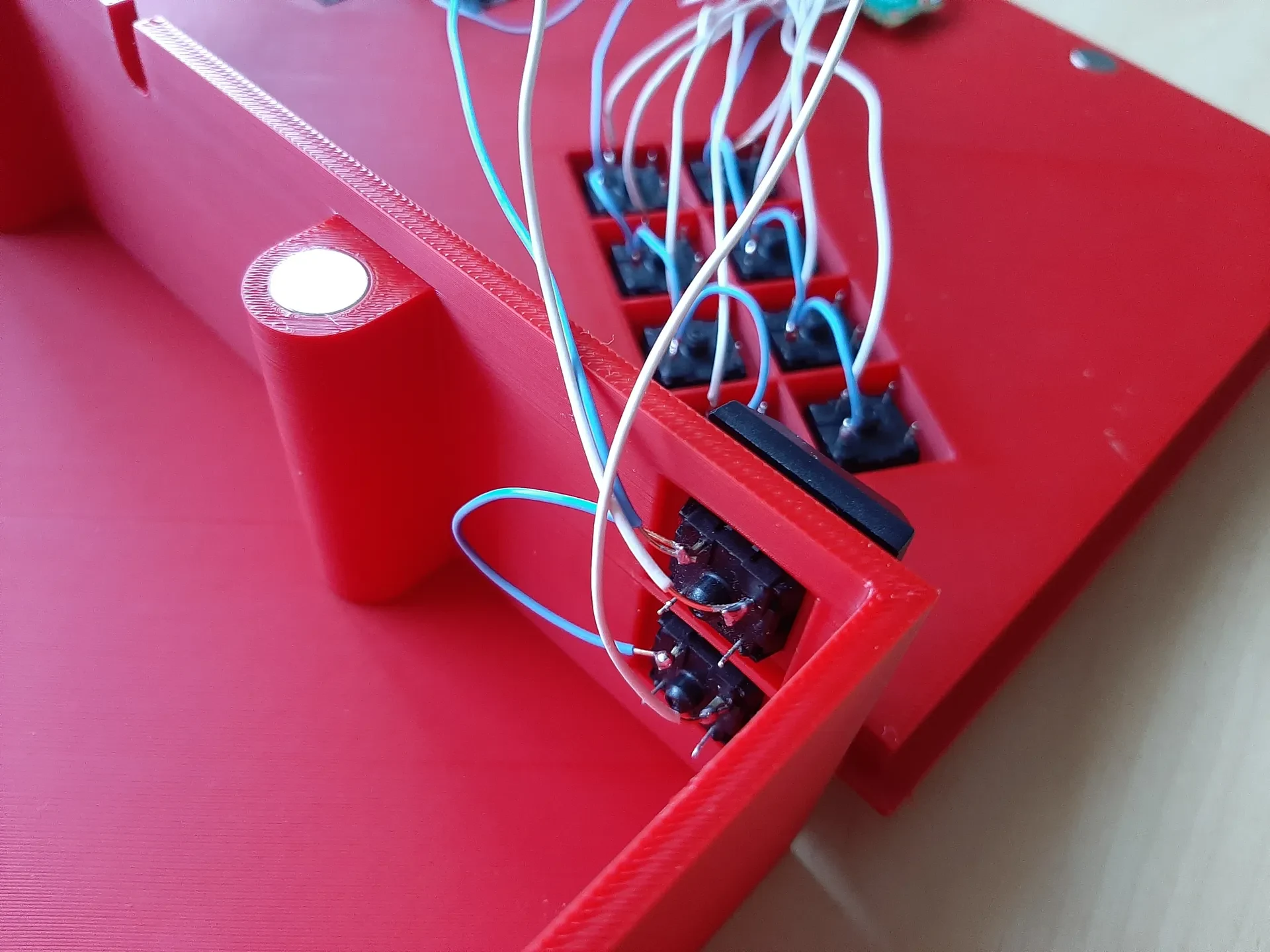

Чтобы все закрепить, я использовал магниты 10х2мм. Карманные отверстия плотно прилегают, поэтому клей не понадобится.

Вот что вам понадобится для этого проекта:

14 переключателей Cherry MX
14 клавишных колпачков
1 Пи Пико + USB-кабель
До 16 магнитов, максимальный размер 10x2 мм (подойдут и меньшие магниты)
Провода и небольшое количество пайки
Прошивка для Pi Pico: Ссылка

Я собираюсь развивать этот дизайн, поэтому, если у вас есть какие-либо предложения или отзывы, поделитесь ими со мной.
