Это функциональный ремикс превосходного Slimbox 2040: низкопрофильного боевого джойстика с всеми кнопками от @tryptech, обновленного для размещения более распространенных деталей и упрощения процесса сборки.

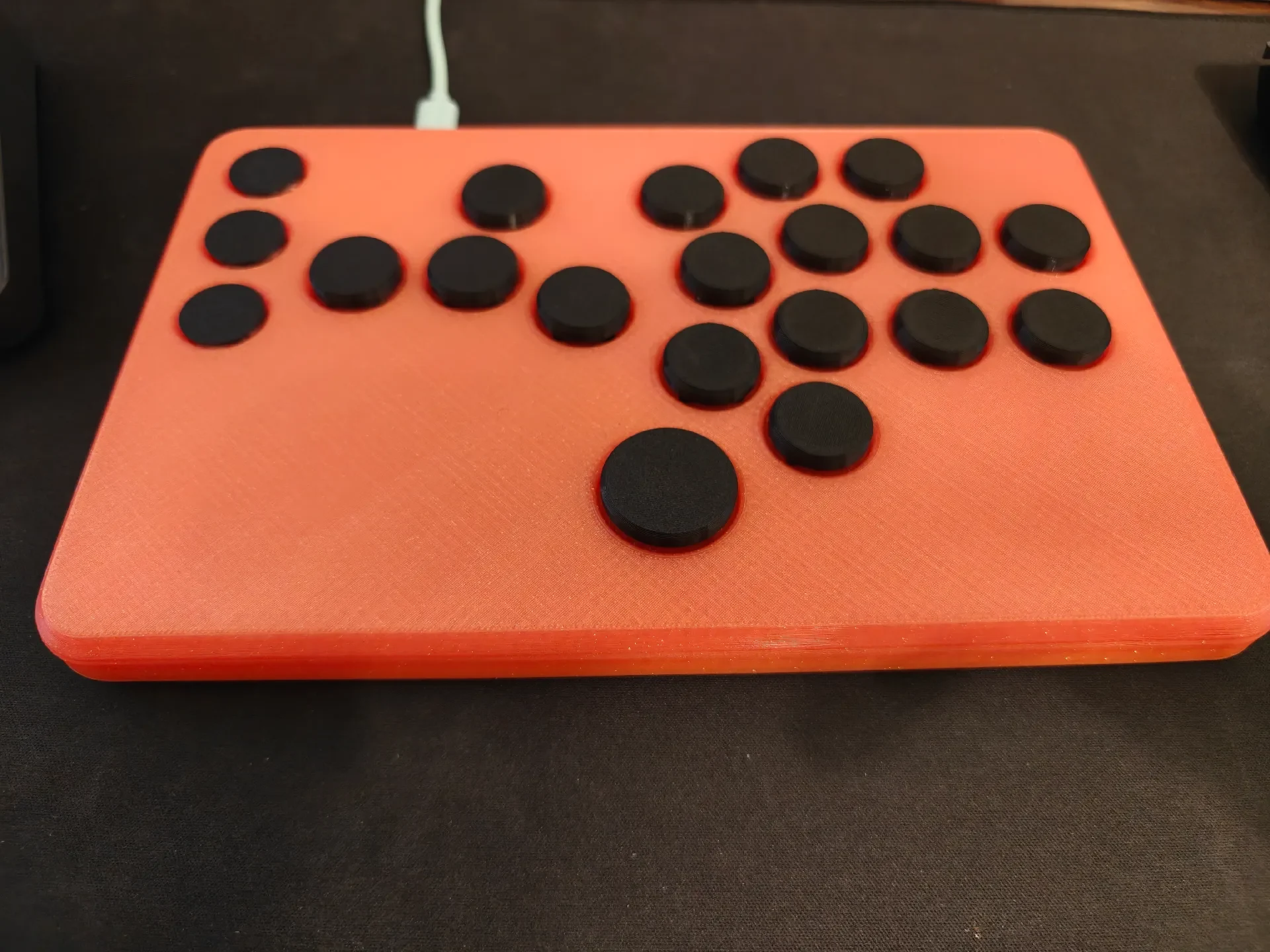

Slimbox 2040 — это фантастический низкопрофильный контроллер без джойстика, разработанный для механических переключателей Choc и идеально подходящий для работы с прошивкой GP2040-CE.
Параметры макета
Этот ремикс предлагается в двух макетах:
Обычная версия: соответствует исходному количеству и расположению кнопок.
Версия с 20 кнопками: компактная компоновка, предназначенная для контроллеров с максимум 20 входами.
Ключевые изменения в этом ремиксе

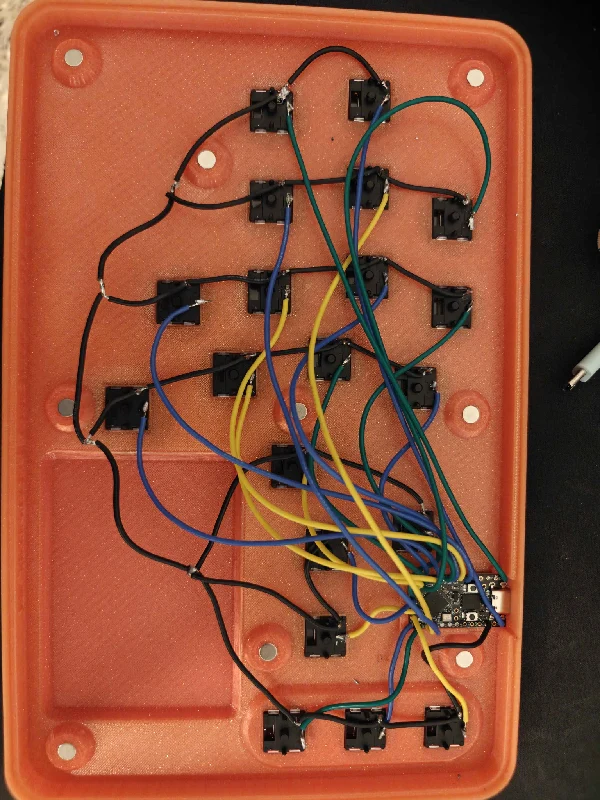

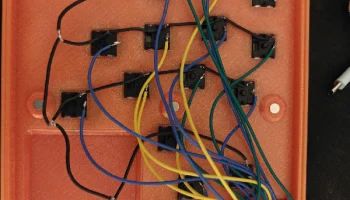

Интеграция контроллера: эта версия включает в себя специальный монтажный слот, разработанный на основе клона RP2040 Pro Micro с низкопрофильным портом USB-C, используемым в этой сборке. Другие контроллеры форм-фактора Pro Micro также подойдут.
Обновление магнита: размеры монтажных отверстий магнитной задней панели были изменены для магнитов размером 6 x 3 мм (использовано 9). Хотя оригинальные магниты размером 10x3 мм, вероятно, обеспечивали бы более сильное удержание, был использован размер 6x3 мм, поскольку он был легко доступен и хорошо работал. В будущем может быть создана версия магнита размером 10x3 мм.
Упрощенная интеграция USB. Корпус был модифицирован, чтобы исключить необходимость в удлинительном кабеле USB-C, что позволило обеспечить более прямое соединение.
Ориентировочная стоимость сборки
Общая ориентировочная стоимость компонентов и нити, использованных в этой сборке, составляет примерно 30,95 долларов США.
Микроконтроллер RP2040: 3,33 доллара США ((9,99 доллара США/3 платы) × 1 используется)
Ключевые переключ��тели: 11,20 долларов США ((14,00 долларов США/25 переключателей) × 20 использовано)
Нить для упаковки (Protopasta HTPLA, 210 г): 12,60 долл. США ((29,99 долл. США/500 г) × 210 г использовано)
Магниты 6x3 мм (9 шт.): 0,79 доллара США (приблизительная стоимость единицы 0,0879 доллара США за магнит)×9 использ.)
Нить для кейкапа (Elegoo PETG, ~40 г): 0,56 доллара США.
Провод 24 AWG (около 20 футов): 2,47 доллара США (приблизительно)
Общая ор��ентировочная стоимость: 30,95 долларов США.
Печать, сборка и модификация
В комплект входит один файл .3mf, содержащий все необходимые части, предварительно ориентированные и готовые к загрузке в слайсер.
Исходный файл .f3d (Fusion 360) для обычного макета и макета с 20 кнопками предоставляется всем, кто желает дополнительно изменить дизайн. Slimbox 2040 Remix: RP2040 Pro Micro и 6x3 мм Magnet Edition (стандартный и 20-кнопочный)
