Корпус гитарной педали Muroidea (125B) с изображением Hue..
Этот корпус гитарной педали предназначен для печатной платы педали Muroidea Distortion. Это должно работать и для других педалей, хотя вы, вероятно, захотите использовать другое оформление.
Получите свой здесь:
https://www.pedalpcb.com/product/pcb038/
Корпус:
Я рекомендую печатать это с помощью нити ASA (или ABS), которая очень прочная и имеет более высокую теплоотдачу, чем PETG или PLA. Используйте 6 стен для дополнительной прочности. Заполнение 10% — это все, что я использовал. Используйте поля и/или нанополимер, чтобы углы были опущены.
Распечатайте рисунок педали или создайте свой собственный.
Если вы создаете свой собственный рисунок, верхний рисунок должен быть размером примерно 66x120. Не превышайте толщину более нескольких мм, иначе горшкам может не хватить р��зьбы, чтобы зафиксировать их на месте. Используйте расстояние между отверстиями STL в качестве отрицательного модификатора, чтобы вырезать отверстия в произведении искусства. Поместите его в слайсер вместе с корпусом, чтобы вы знали, что все выстроено правильно.
Я также добавил метки — используйте мои или создайте свои собственные и добавьте к своей модели в качестве модификаторов.

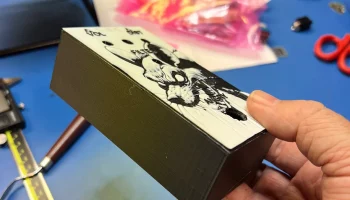

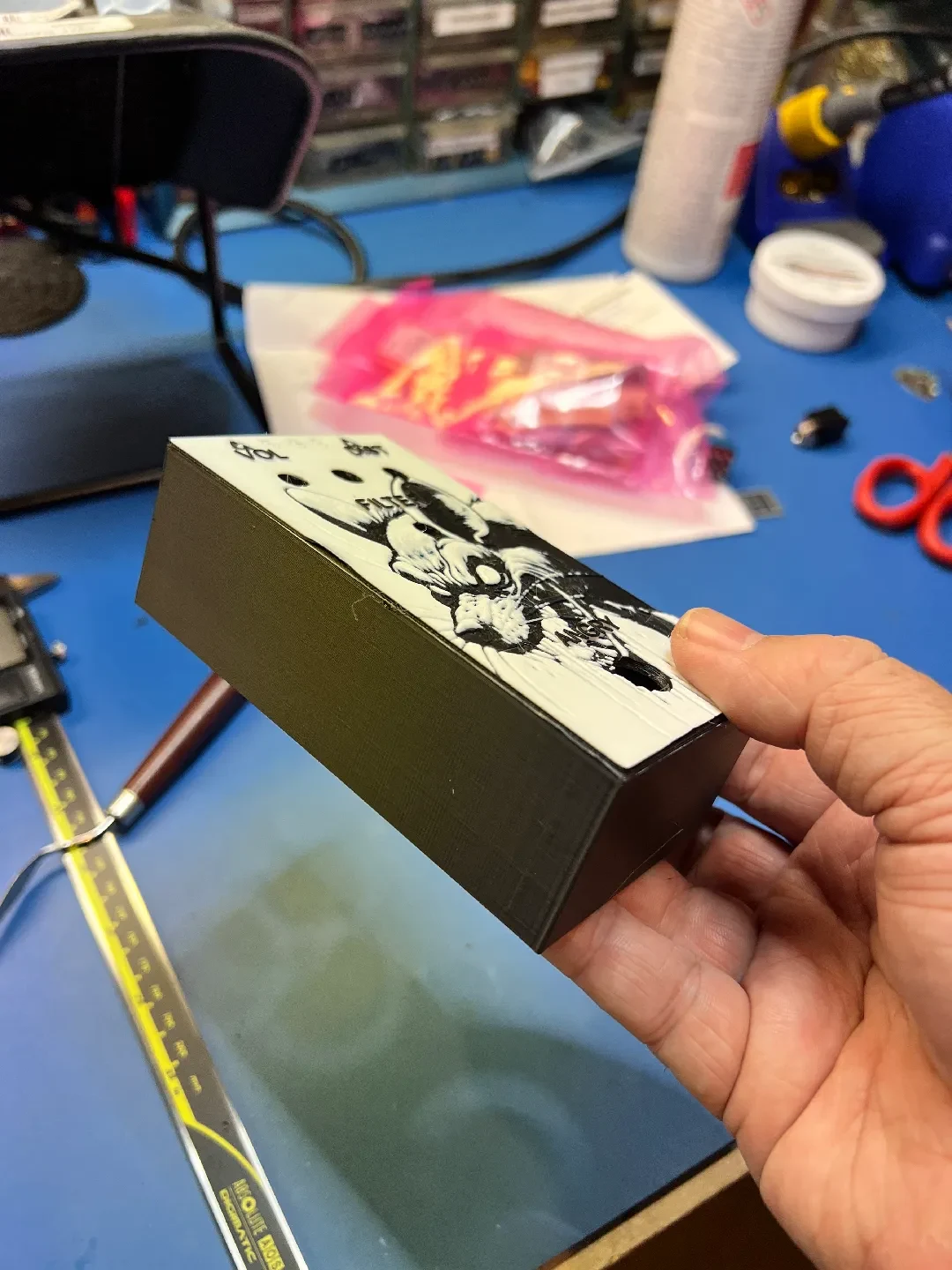

Приклейте картинку к верхней части корпуса. Рекомендую использовать клей Е6000. Дайте высохнуть не менее 30 минут, а лучше на ночь.
Примечание. Я использовал светодиодную рамку диаметром 5 мм и потенциометры диаметром 6 мм (см. ссылку на Tayda ниже). Безель здесь: https://amzn.to/4asdkog
Возможно, вам придется немного почистить отверстия (я использовал ступенчатое сверло), если при установке все немного плотно прилегает.

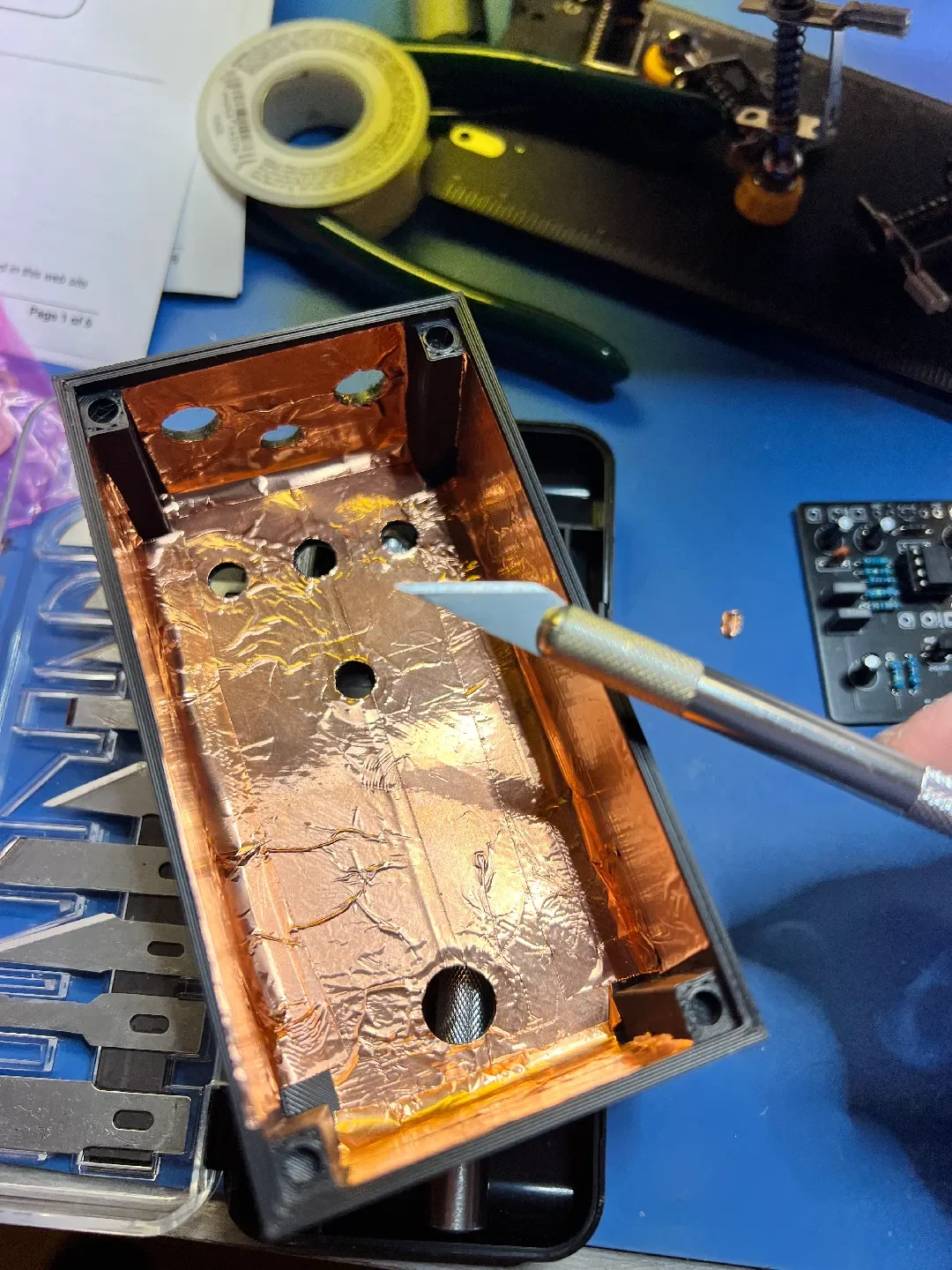

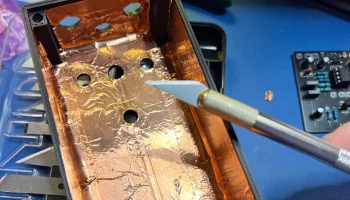

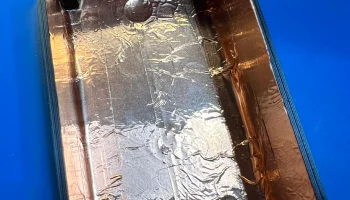

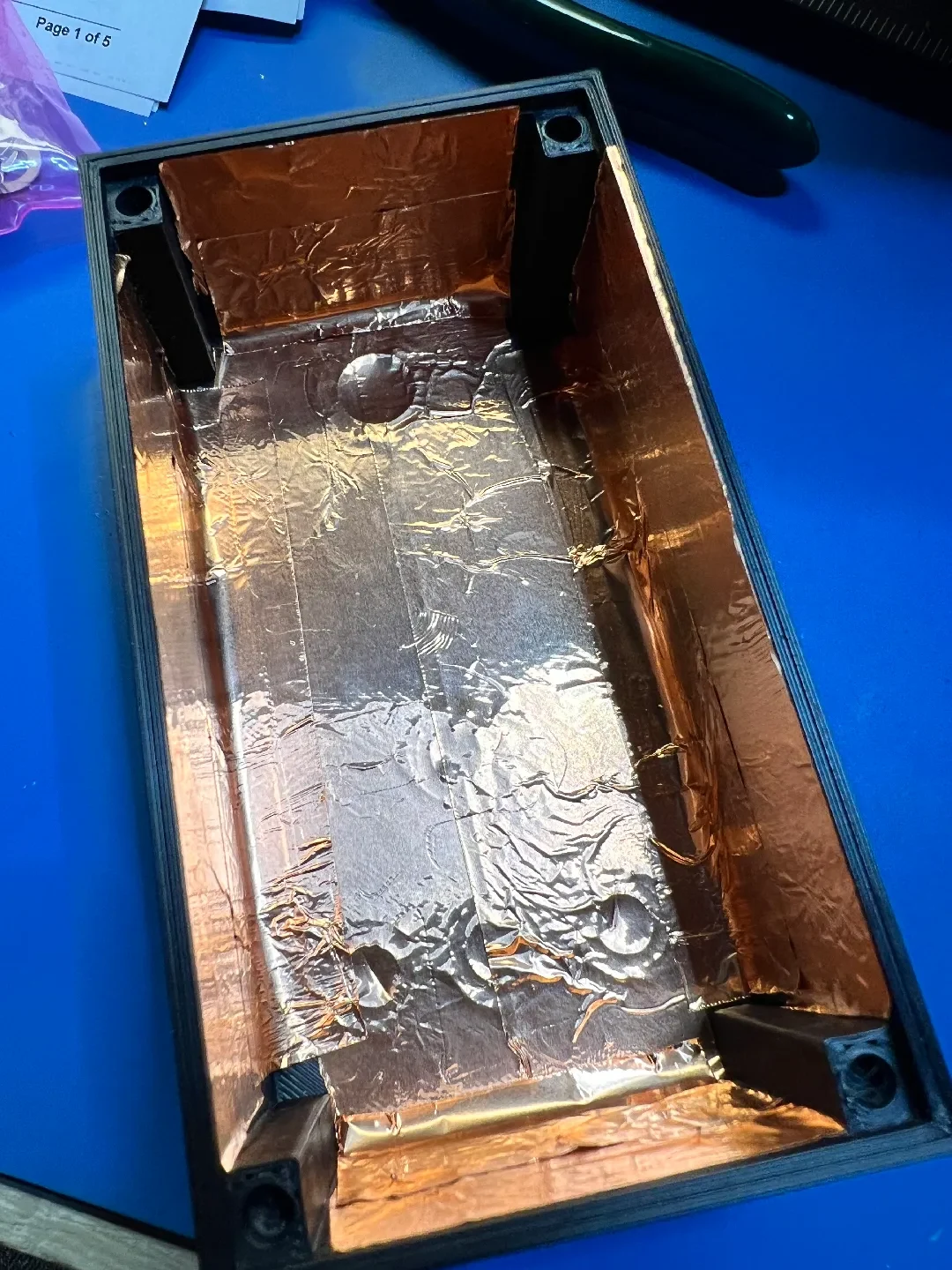

Для экранирования я использовал медную ленту шириной 1 дюйм. Это необязательно, но, вероятно, хорошая идея. Получите здесь: https://amzn.to/4bUmhI7
Установите тепловые вставки в четыре угла (4x5 мм). Нажимайте до тех пор, пока вставки не встанут на одном уровне с верхней частью пластика.
Используйте винты с полукруглой головкой m3x6 мм, чтобы закрепить крышку.
Инструкции по сборке:
Соберите свою печатную плату на основе документацииpedalPCB. Пока не припаивайте горшки или разъемы.
Установите разъем постоянного тока.

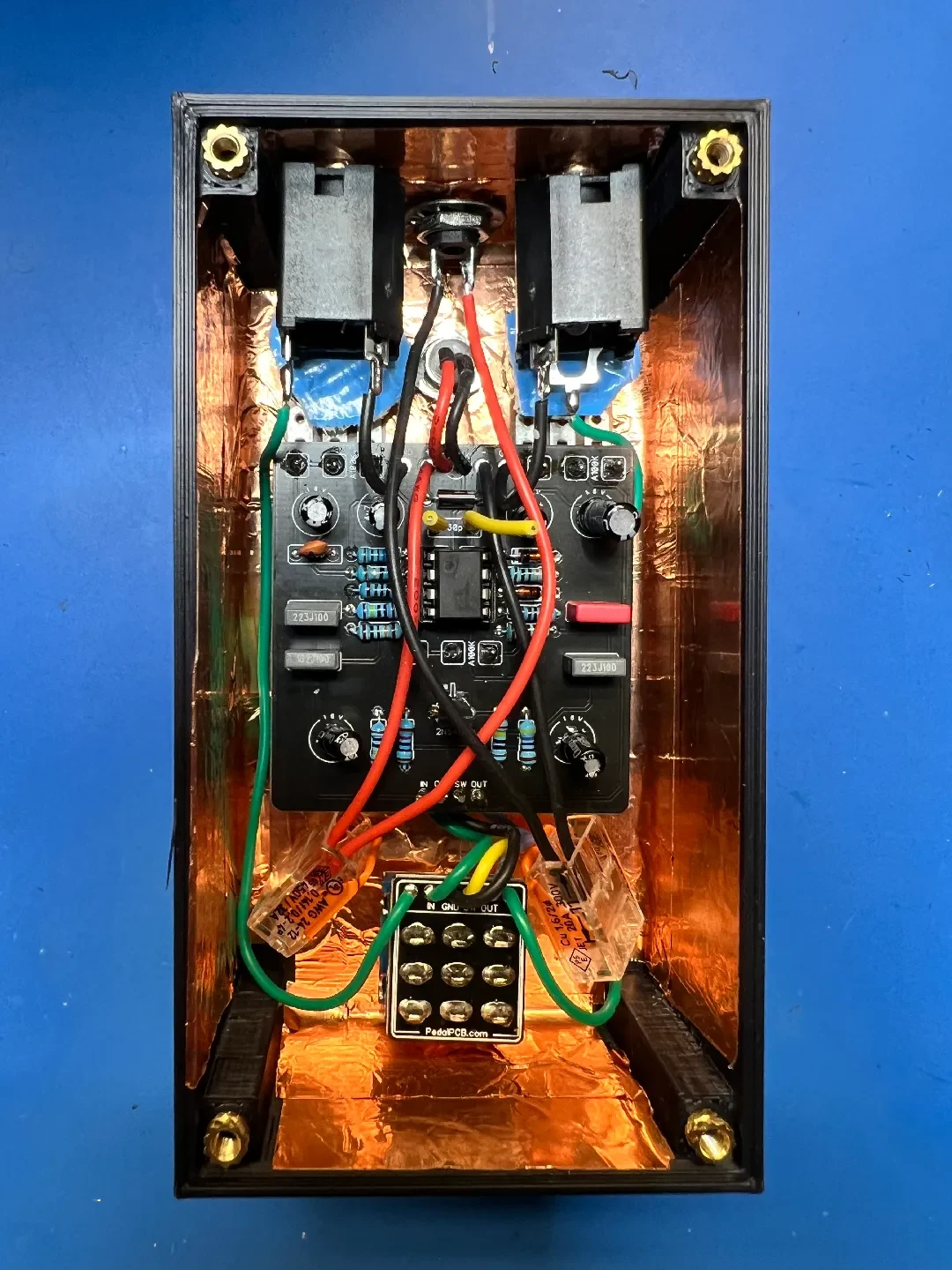

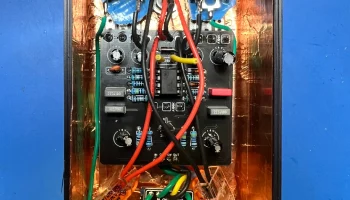

Установите горшки и 3dpt (кинк-выключатель) в корпус. Установите печатную плату на горшки, осторожно вставив светодиод в лицевую панель, чтобы все поместилось.
Припаяйте ножки потенциометров к печатной плате. Это обеспечит хорошую посадку/выравнивание. БУДЬТЕ ОСТОРОЖНЫ, чтобы случайно не задеть корпус или другие компоненты во время пайки.
Установите верхние разъемы и завершите пайку печатной платы и переключателя 3dpt.
Советы по печатной плате педали/заказу деталей:
Я заказал все детали в Tayda Electronics. В США доставка заняла вс��го около 4 дней при выборе UPS.
Изготовление этой педали должно стоить примерно 30-40 долларов. Я использовал операционный усилитель TL071 и отказался от конденсатора 30p (c6), но в остальном сделал ту же схему.
Интересно, как это звучит? У меня есть черновая демонстрация в твиттере: https://twitter.com/greghuber/status/1789396413790425356
Настройки печати Hue Forge: я использовал черный, темно-синий и белый (вс�� из IID Max), но цвета ниже также выглядели бы круто. По сути, просто возьмите черный цвет по вашему выбору и белый и поменяйте их местами в зависимости от того, что показано ниже.
Печать со 100% заполнением, высотой слоя 0,08 мм и базовым слоем 0,16 мм.
Используемые нити:
PLA+ Sunlu Black Расстояние передачи: 0,6
PLA+ IIID Max Army Green Дальность передачи: 5
PETG JAYO Белый Расстояние передачи: 6
Инструкция по обмену:
Начни с черного
На слое №6 (0,56 мм) поменяйте цвет на армейский зеленый.
На слое №8 (0,72 мм) поменяйте цвет на белый для остальных.
