Замена экрана Anycubic Mega S Octodash
История:
Некоторое время назад я проделал «Операцию на мозге» на своем Anycubic i3 Mega-S, заменив сгоревшую материнскую плату на SKR3. Я хотел создать свою собственную сборку Marlin, но в итоге мне не удалось заставить работать стандартный TFT. Поэтому я удалил его и какое-то время просто запускал все через браузер с помощью OctoPrint.
Но эта дыра в передней части корпуса 3D-принтера была похожа на дыру в моем сердце, и я знал, что каким-то образом смогу заставить сенсорный экран работать с Octoprint, верно?
Представляем вашему вниманию 3,5-дюймовый TFT-экран от Amazon и Octodash!

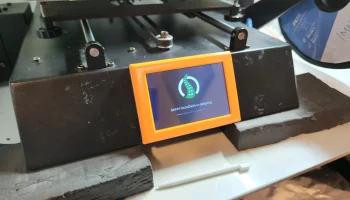

Поэтому я разработал индивидуальный чехол для нового лица!
Корпус экрана не только удерживает все детали вместе, но и имеет такой размер, чтобы можно было спрессовать его и вставить в отверстие Anycubic Mega S.
И действительно, винты для крепления Raspberry не являются обязательными, если у вас есть хорошее ��оединение между Pi и TFT.
Список деталей, как показано:
Количество Часть

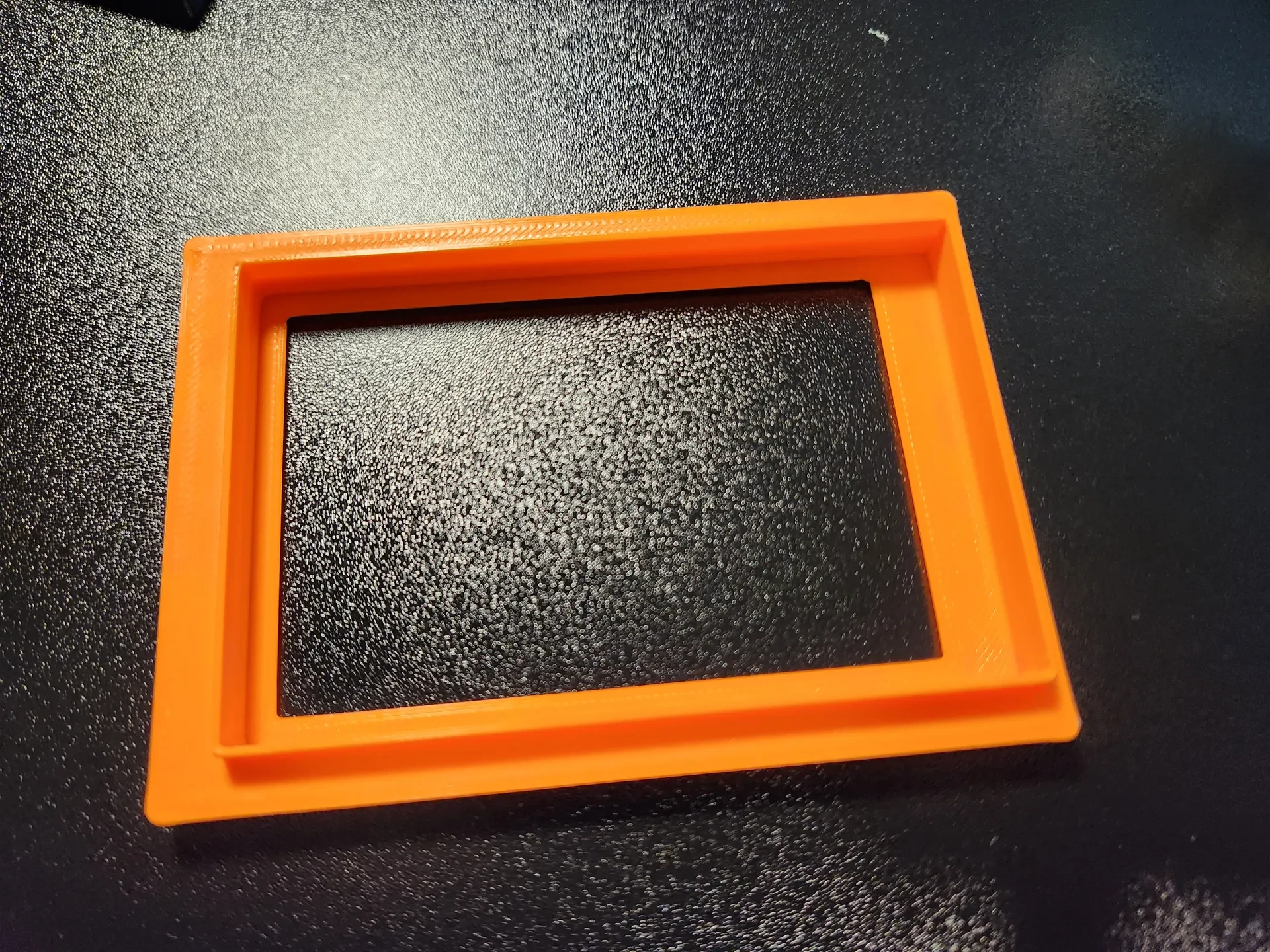

1 шт. Rpi0W2+3.5TFTCase-TFTFrame-v.3
1 шт. Rpi0W2+3.5TFTCase-TFTBase-v.3
4 шт. М2,5-10-стойка
4 винта M2,5x16 мм.
4 шт. M2,5xH3 термофиксированные резьбовые вставки (или аналогичные)
1 шт. Raspberry Pi Zero W2 (с припаянными контактами GPIO)
1 шт. 3,5-дюймовый TFT-дисплей SPI
Различные USB-адаптеры + контакты GPIO для Raspberry Pi Zero
Дополнительные инструкции и ссылки на запчасти Amazon появятся в ближайшее время.
С Новым годом!
***Изменено 02.01.23***
Инструкции по программному обеспечению:
Запустите конфигурацию Octoprint и установите OctoDash согласно инструкциям Github.
Прежде чем продолжить, убедитесь, что ваш TFT правильно подключен к Raspberry Pi Zero 2W и что программное обеспечение и сенсорный экран работают.
Инструкции по печати:
Название детали Количество Ориентация Опоры? Заполнение стен
Rpi0W2+3.5TFTCase-TFTFrame-v.3 1 По умолчанию Нет 3 30%
Rpi0W2+3.5TFTCase-TFTBase-v.3 1 По умолчанию Да 3 30%
(опционально) M2.5-10-standoff 4 По умолчанию Нет 3 100%
Я использовал PETG, линии толщиной 0,45 мм и слои толщиной 0,2 мм, но с другими материалами он должен хорошо печататься, дайте мне знать, если попробуете что-то другое!
Инструкции по сборке:
При необходимости очистите напечатанные детали, чтобы удалить дефекты печати, нити, слоновью ногу и т. д.
Убедитесь, что ваш TFT-экран подходит для обеих частей. Он должен очень плотно прилегать к раме и иметь некоторый зазор по контуру основания.
Измерьте отверстие сенсорного экрана Anycubic Mega-S и заднюю часть TFTBase. Он должен быть почти одинакового размера, чтобы его можно было вдавить с небольшим усилием и не шевелить после вставки. При необходимости отшлифуйте или отшлифуйте напильником распечатанную деталь, чтобы она подошла по размеру. Я бы не стал повторять это слишком много раз, чтобы избежать стирания краев и образования слишком большого зазора.

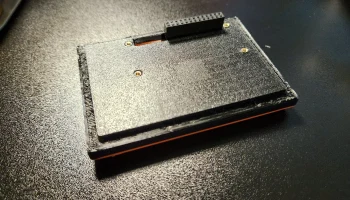

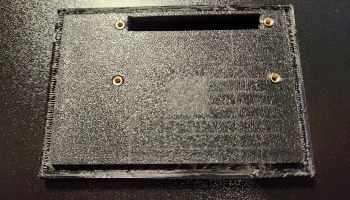

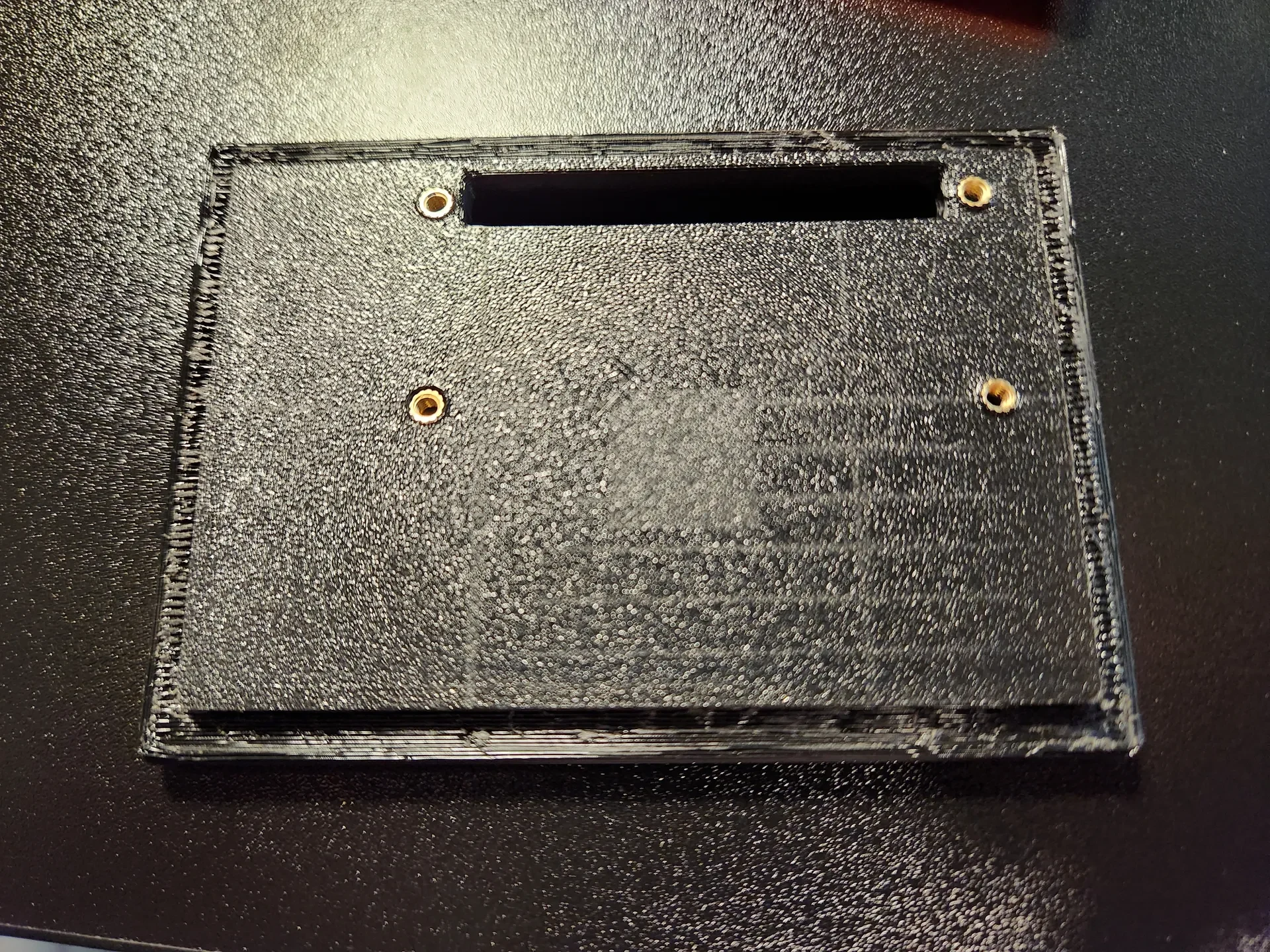

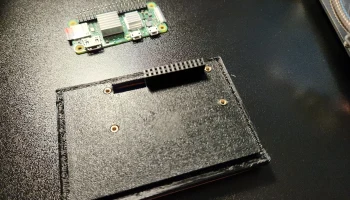

(дополнительно) Нагрейте и вставьте 4 резьбовые вставки в TFTBase, как показано на рисунке. При необходимости очистите отверстие и убедитесь, что винты проходят насквозь.

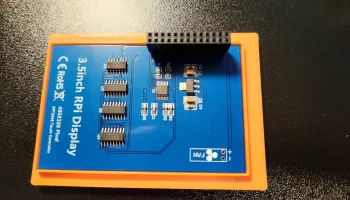

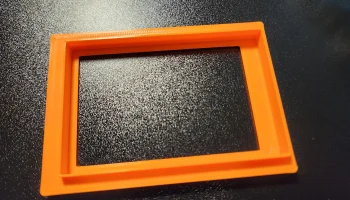

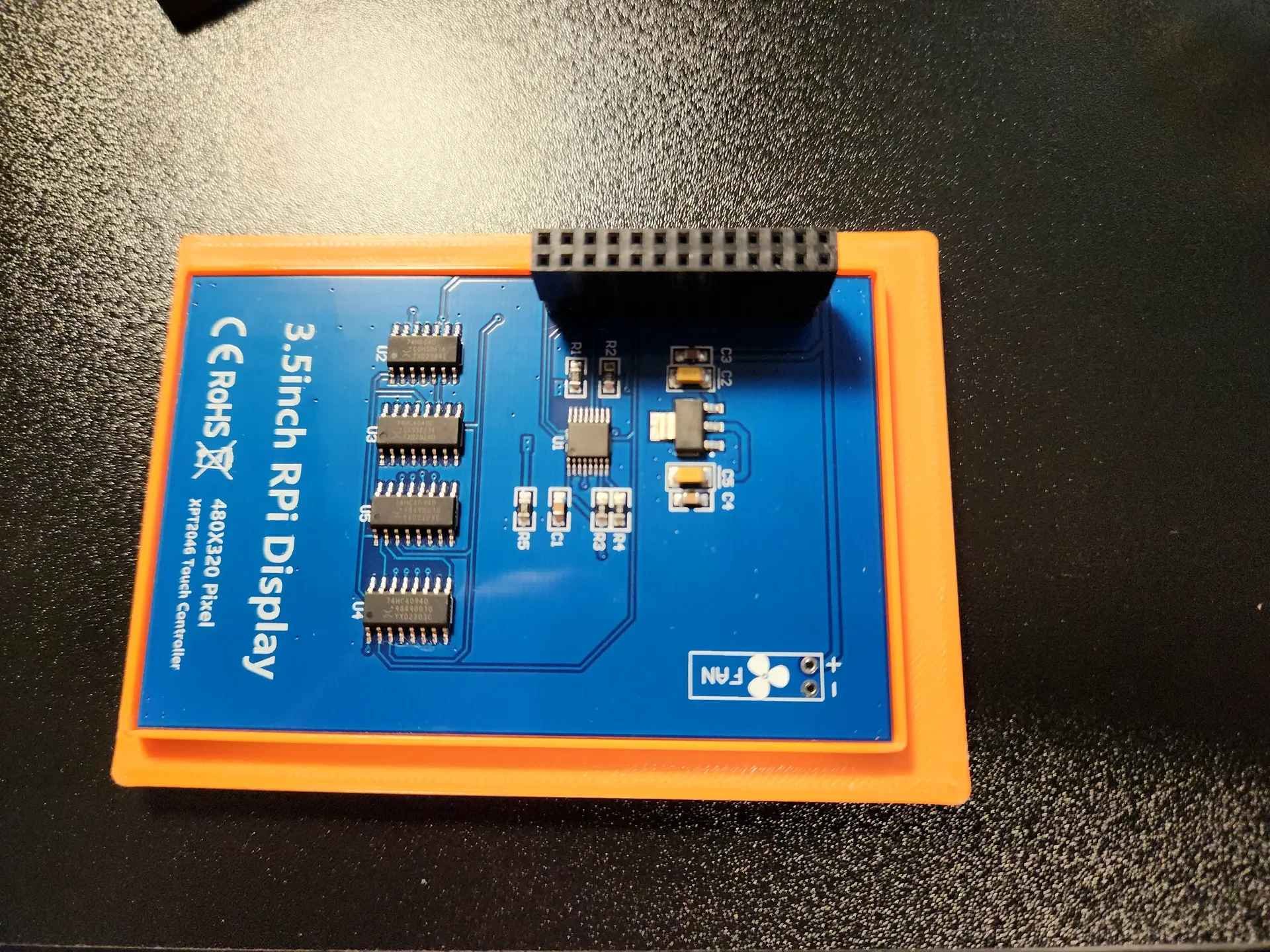

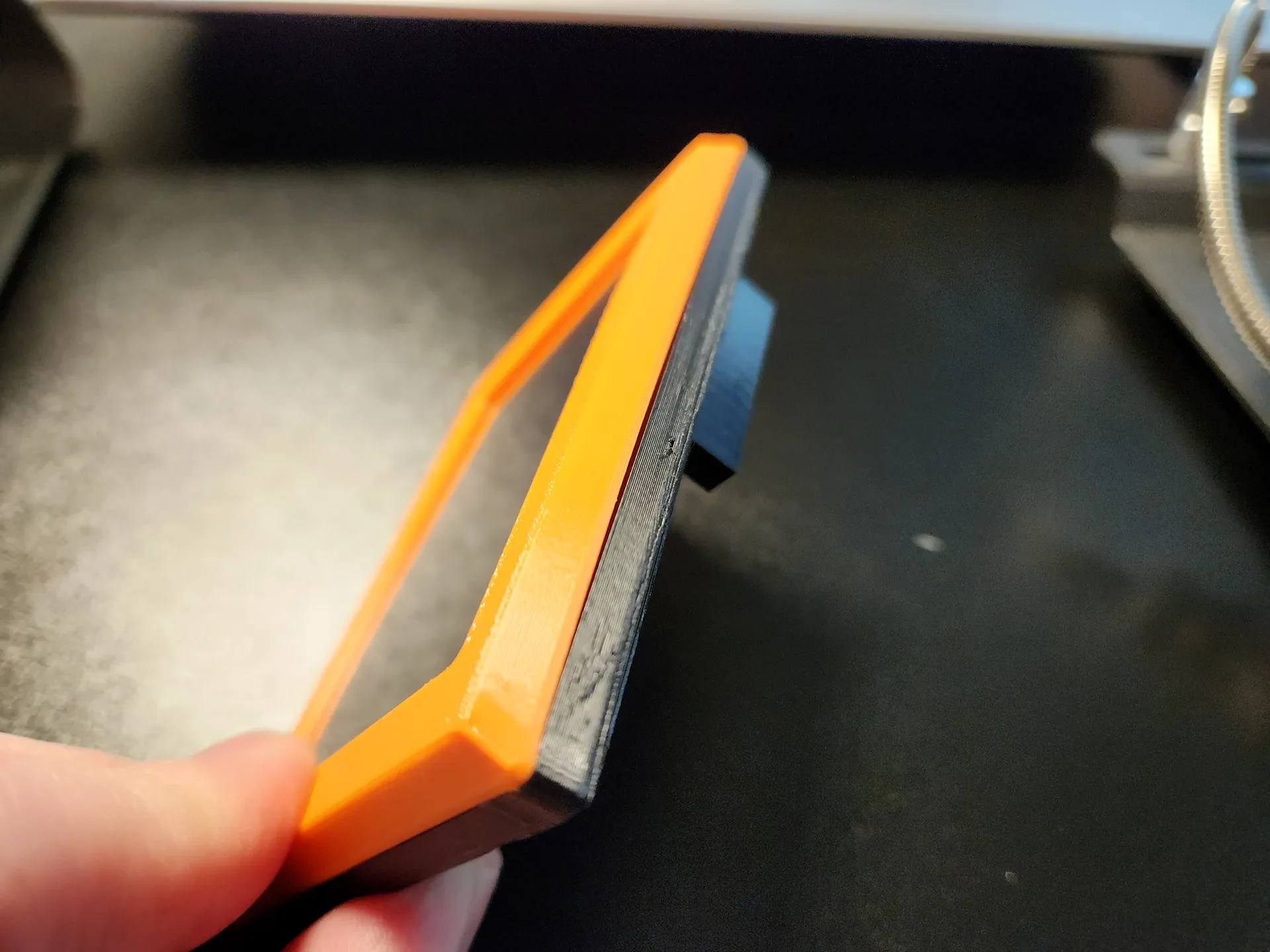

Поместите TFT-экран в TTFFrame лицевой стороной вниз. Проверьте ориентацию: она смещена так, чтоб�� фактическая область сенсорного экрана находилась в центре рамки. Убедитесь, что экран вставлен полностью и что его передняя часть находится на одном уровне с внутренней частью рамки.

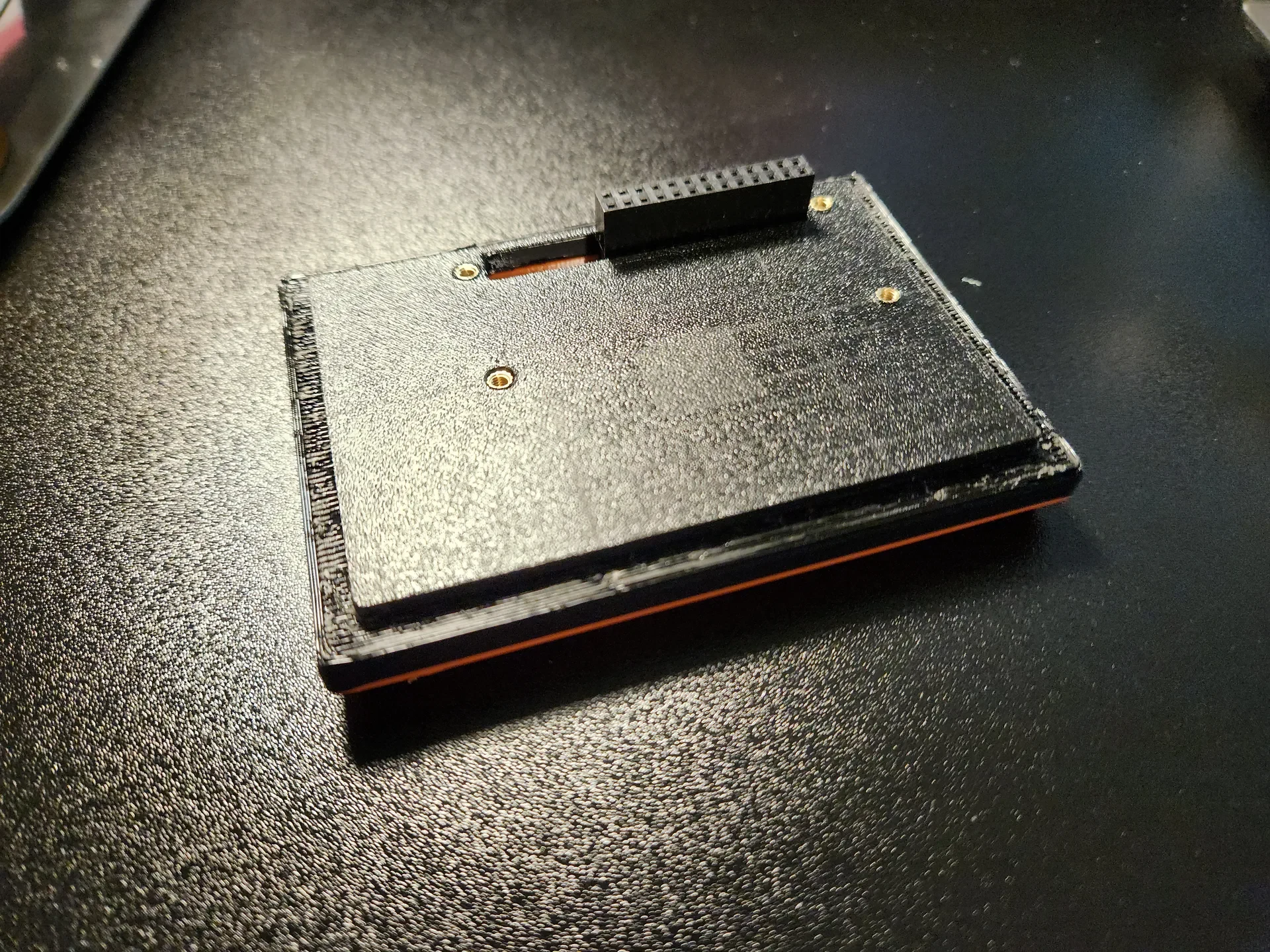

Положив экран и рамку на стол лицевой стороной вниз, выровняйте и вставьте TFTBase. Равномерно надавите на каждый угол основания, пока все края основания и рамы не соприкоснутся. Разъем GPIO на TFT торчит, больше ничего не должно быть.

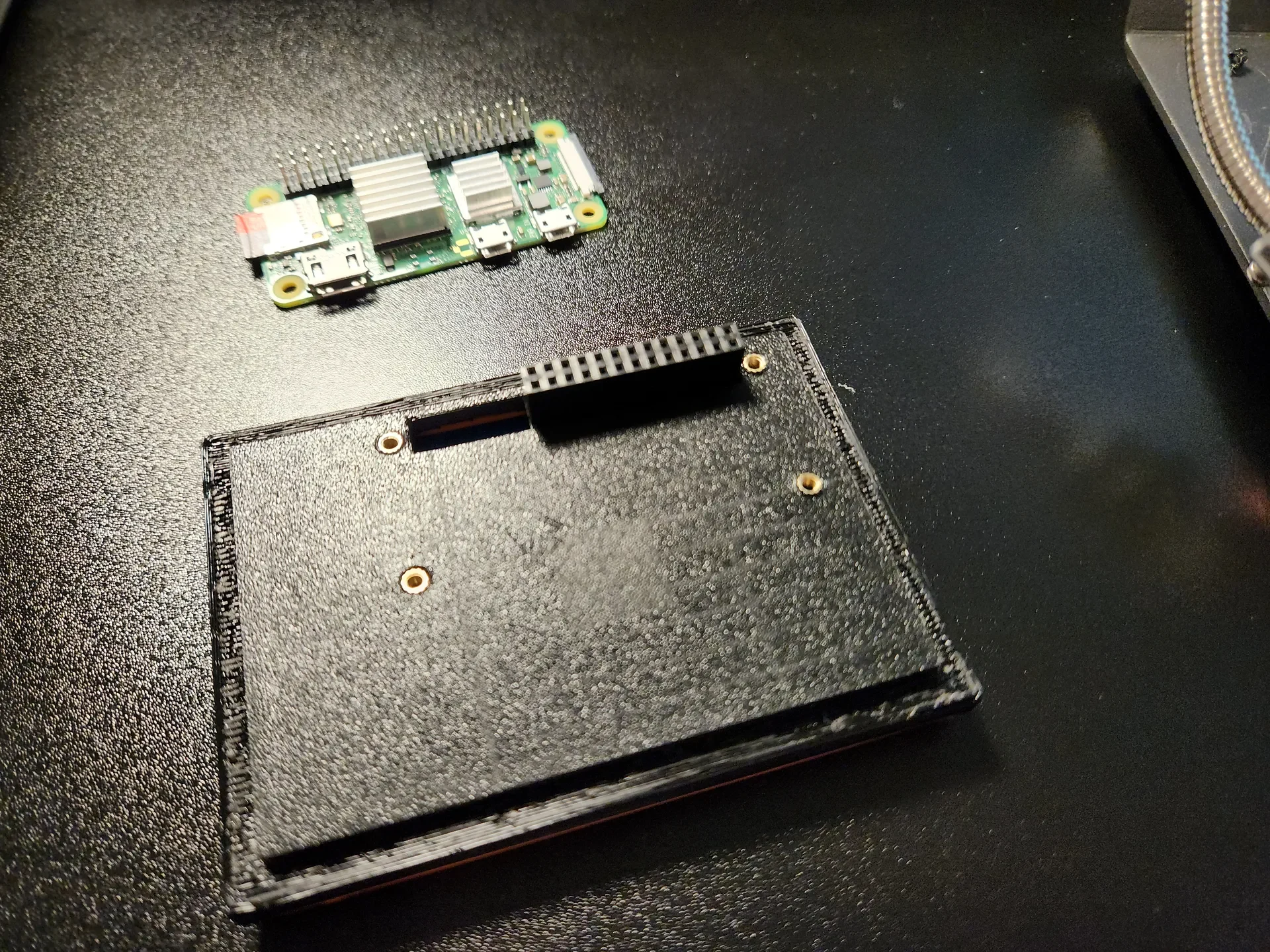

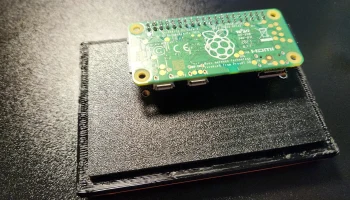

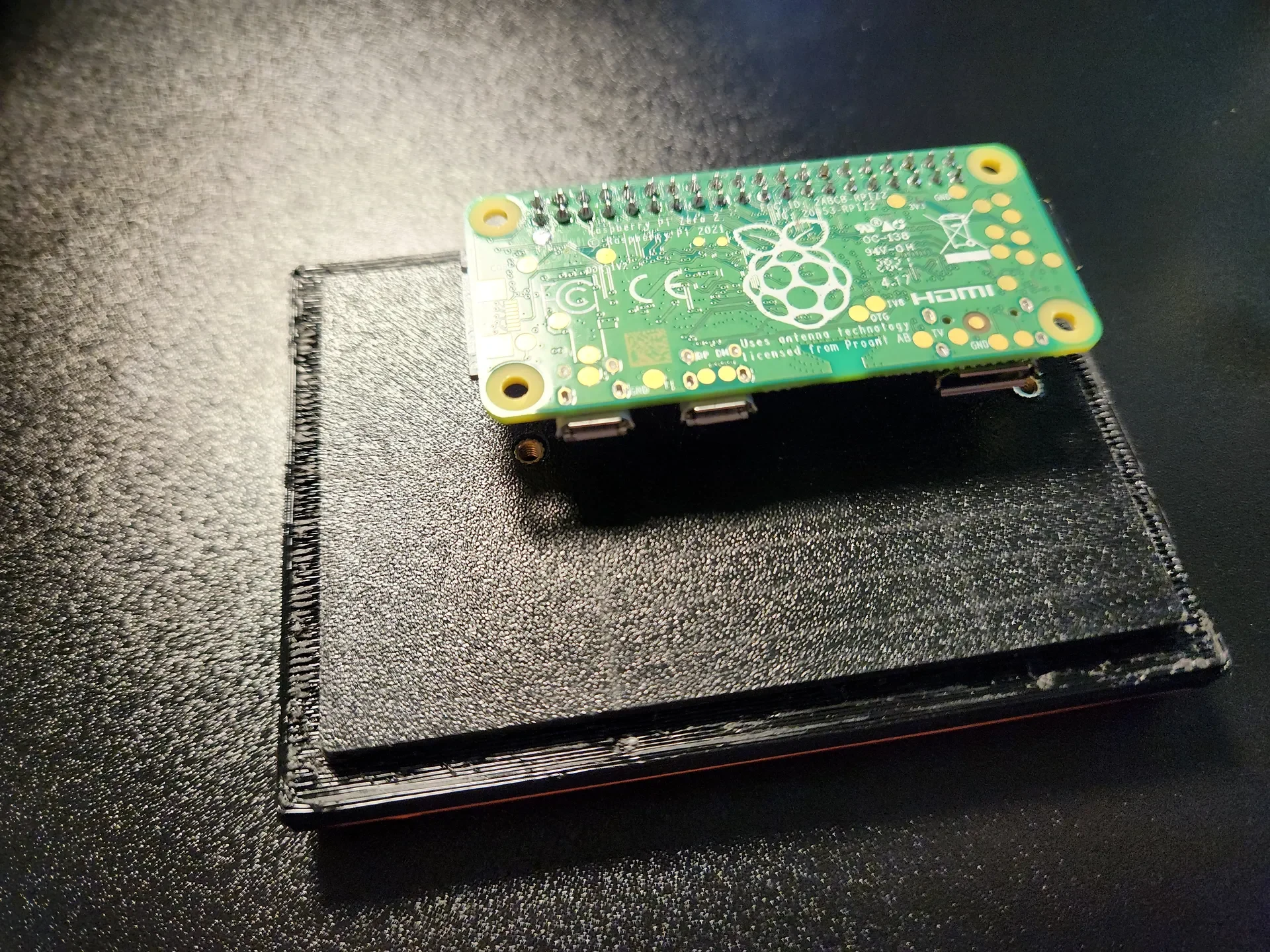

Выровняйте Raspberry Pi Zero 2W и вставьте его в TFT, используя контакты GPIO.
(необязательно) Если вы добавили резьбовые вставки на шаге 3, вставьте 4 стойки M2,5 между Raspberry Pi и TFTBase. Затем вставьте винты M2,5x16 мм в отверстия Raspberry Pi и стоек и вкрутите их в резьбовые вставки. Не перетягивайте их, так как слишком большая сила зажима может легко повредить Raspberry Pi.

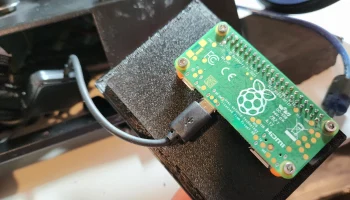

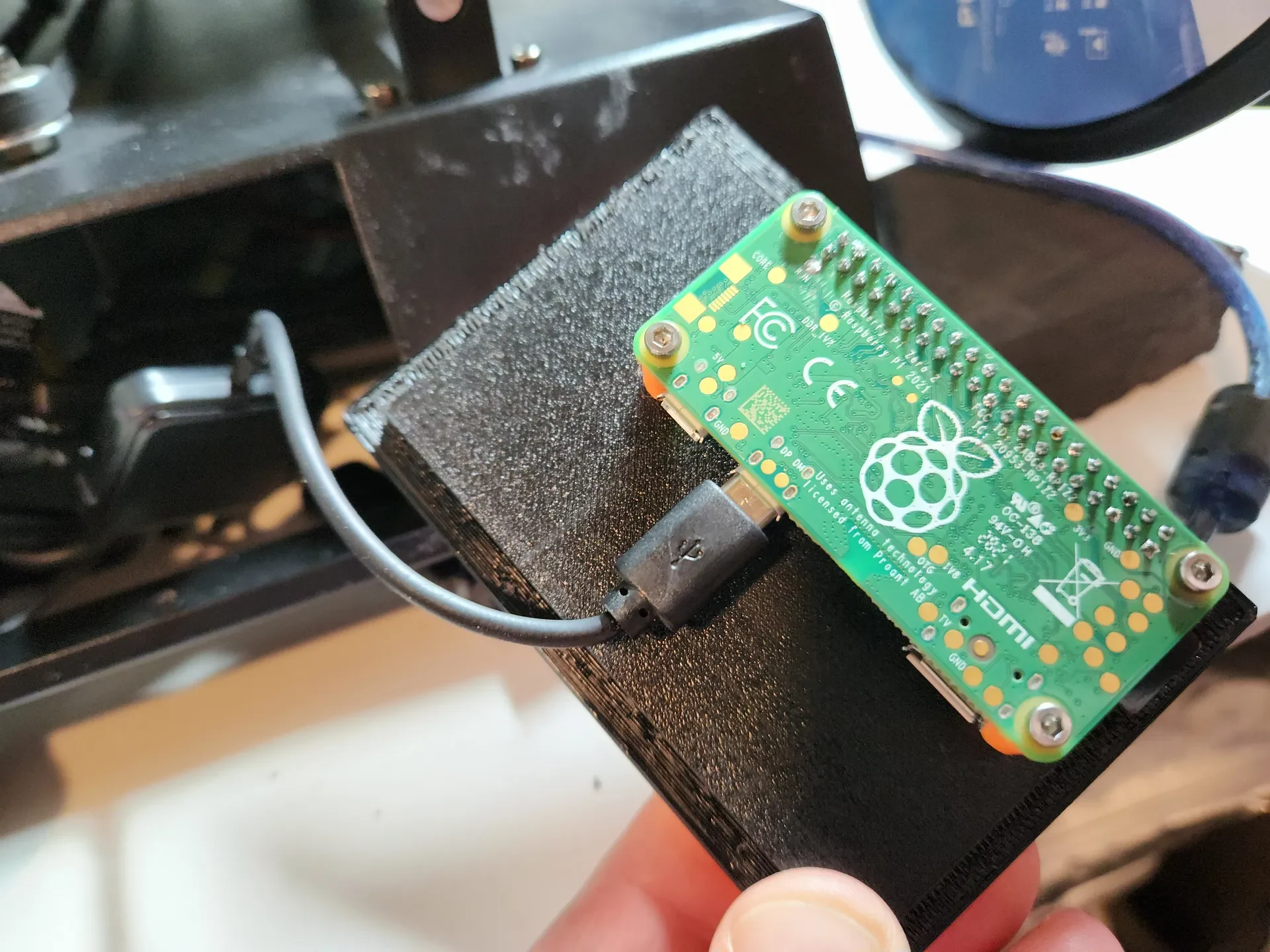

Подключите Raspberry Pi и проверьте сенсорный экран и USB-подключения к 3D-принтеру и любым другим устройствам.

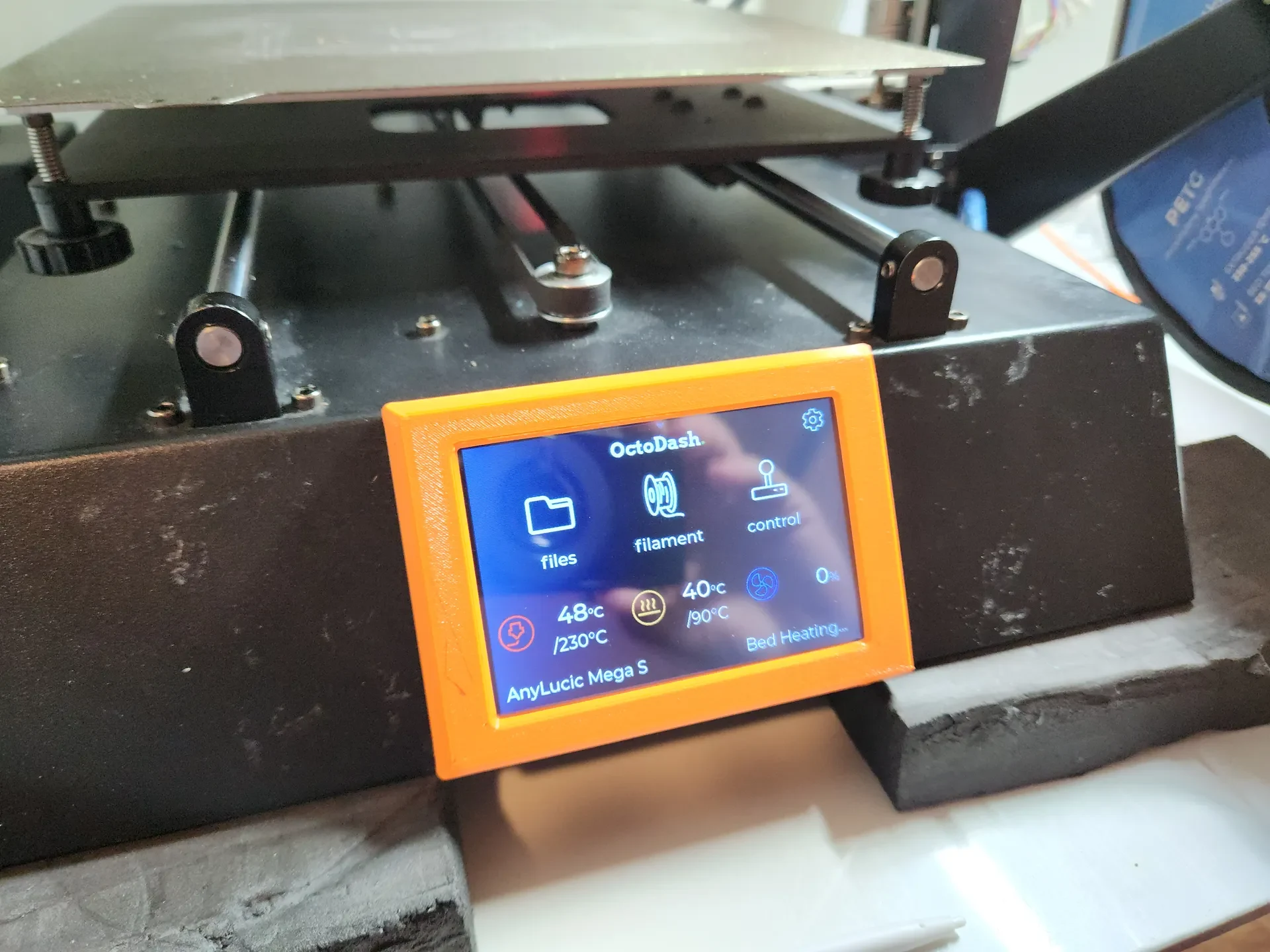

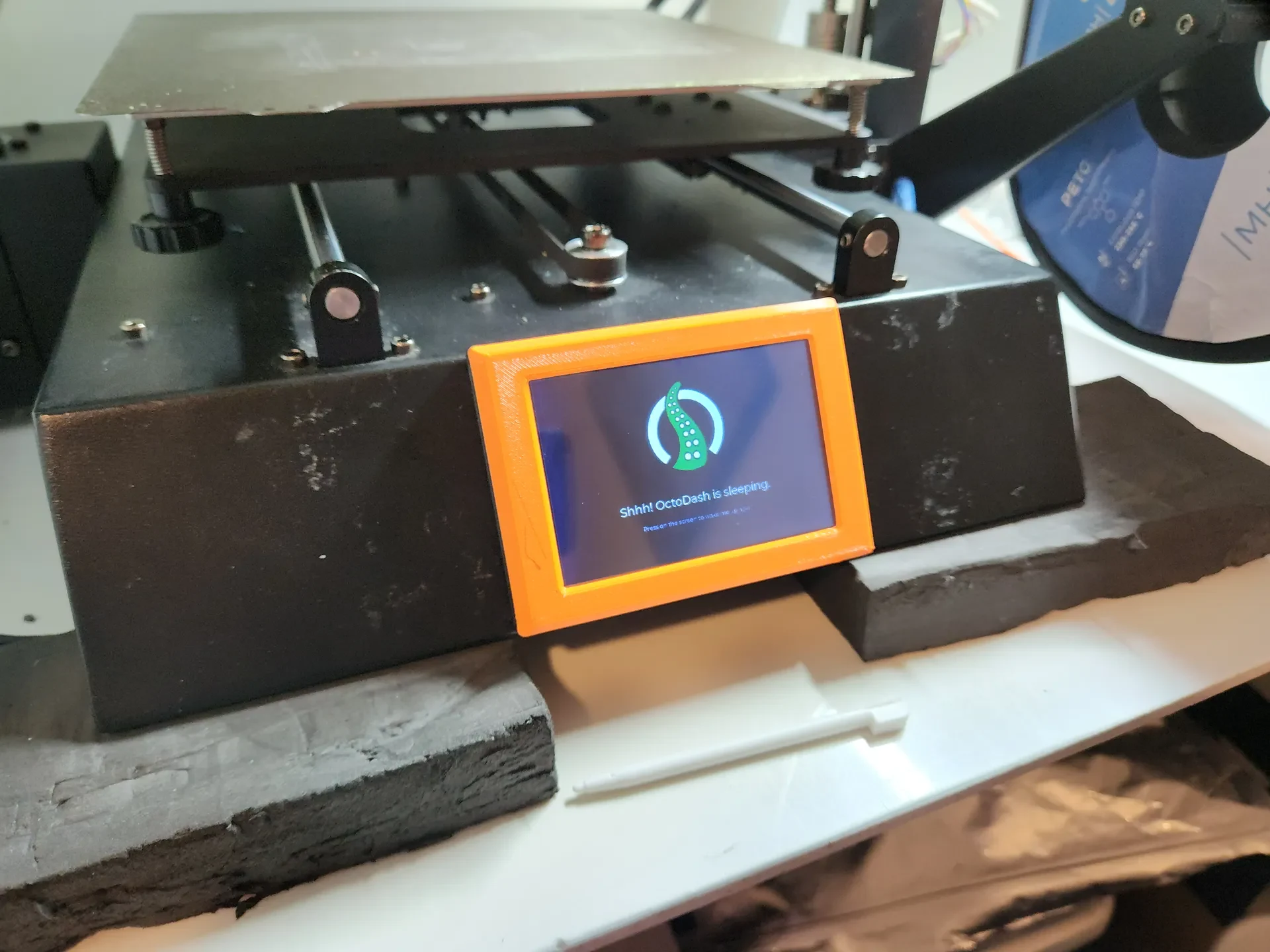

Осторожно вставьте проводку и Raspberry Pi через отверстие экрана Anycubic Mega-S. Затем сдвиньте его, пока не найдете место, где TFTBase совпадает с металлическим отверстием.
***ПРИМЕЧАНИЕ*** НЕ ПРИМЕНЯЙТЕ ДАВЛЕНИЕ НА СЕНСОРНЫЙ ЭКРАН НА ЭТОМ ШАГЕ. Применение умеренной силы и даже давления на
