МиСТер Аркадный Терминал

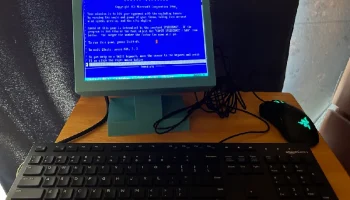

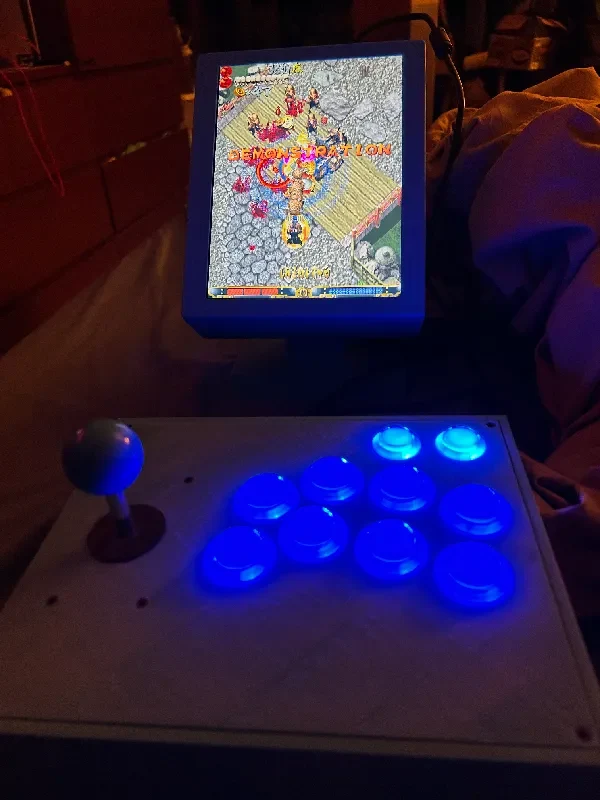

Это универсальная система MiSTer, включающая вращающуюся ЖК-панель с соотношением сторон 4:3 (идеально подходящую для игры в режиме «Тейт») и очень мощный блок питания. После завершения этого проекта я хочу создать подходящий контроллер в аркадном стиле, который можно будет монтировать вместе с ним для полноценного аркадного опыта.
Имейте в виду, что это первый публичный выпуск этого проекта; хотя все находится в рабочем состоянии и у вас будет полностью сборная си��тема, в финальной версии будет несколько улучшений качества жизни.
Главной особенностью этой конструкции является ЖК-дисплей; он построен на основе широко доступных панелей, совместимых с iPad 3 или 4. Это было выбрано потому, что они проверяют практически каждую коробку; у него соотношение сторон 4:3, у него приличная производительность с высоким разрешением, которое почти такое же высокое, как и сам MiSTer. Самое главное, что эти панели можно найти дешево вместе с платой драйвера, поэтому их легко интегрировать практически в любой проект. Удобно, что он также может работать от напряжения 5 В, что означает, что нет необходимости приобретать преобразователь или дополнительный источник питания.
Все питается от Meanwell LRS-100-5. Он был выбран в основном из соображений удобства, поскольку наличие внутреннего источника питания было желательной функцией, и его невероятно легко найти по относительно низкой цене; Amazon US продает его примерно за 20 долларов, что примерно по той же цене, что и настенные бородавки, обладающие той мощностью, которую мы хотели бы, и имеет то преимущество, что его гораздо проще подключить.
С учетом вышесказанного, здесь есть все, что вам понадобится. Большинство из них можно найти на Amazon, но по многим причинам лучше покупать в другом месте.
3D-принтер с рабочим объемом не менее 240х200 мм.
Примерно килограмм нити; Настоятельно рекомендуется использовать ABS или PETG.
ЖК-панель «iPad 3/4» с платой драйвера (я использовал эту, но не особо рекомендую покупать у этого источника). Возможно, вы захотите убедиться, что у него есть аналоговый аудиовыход.
Блок питания Meanwell LRS-100-5
Розетка для сетевого шнура с выключателем. Я использовал этот, но для вашей страны вам может понадобиться что-то другое.
Базовая установка MiSTer;
ДЭ-10 Нано
Высококачественная карта MicroSD с предустановленным программным обеспечением MiSTer.
Модуль MiSTer SDRAM (технически не обязателен, но без него вы не получите полную функциональность)
управление теплом для FPGA (радиатор и/или вентилятор)
4-портовый USB-концентратор MakerSpot USB OTG (тот самый, который вы увидите в вики-документации MiSTer).
гнездо TRRS для монтажа на панели 3,5 мм для аудиовыхода
Ассортимент винтов с головкой под торцевой ключ М3; в этом дизайне используется несколько разных длин, но вы можете отредактировать файл, используя практически любой размер, который вы предпочитаете.
несколько термофиксирующих вставок м3. Вам понадобится примерно полторы дюжины.
немного электрического провода и любые необходимые разъемы.
3D-ручка или пистолет для горячего клея для периодической работы с клеем.
крошечный кабель HDMI; желательно с вилками под углом 90 градусов.
Вдобавок к этому USB-концентратор монтируется таким образом, что один из портов оказывается внутри самой системы. Это намеренно; это для того, чтобы вы могли разместить низкопрофильный USB-модуль Wi-Fi внутри самого устройства.
Если вы не купите точно такие же детали, как и я, вам почти наверняка придется внести некоторые изменения в конструкции, которые я здесь представляю. В исходный файл включено несколько тестовых отпечатков (закомментированных), которые включены с единственной целью — убедиться, что ваши материалы подойдут.

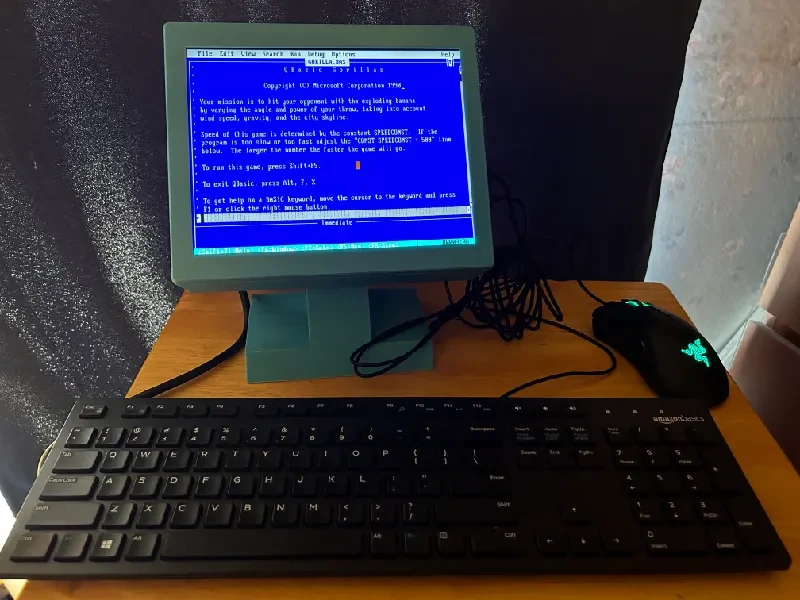

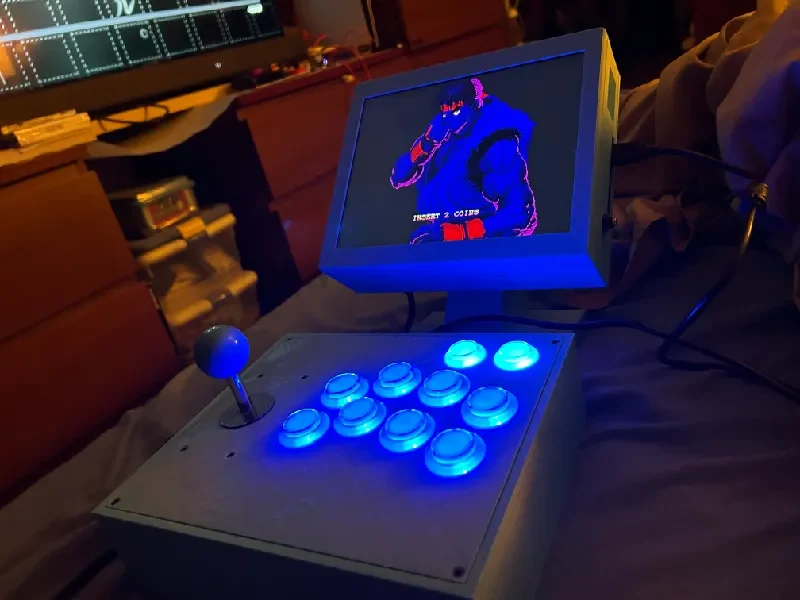

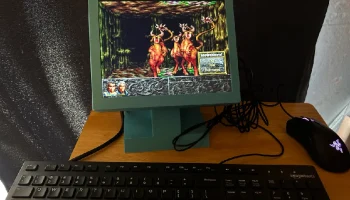

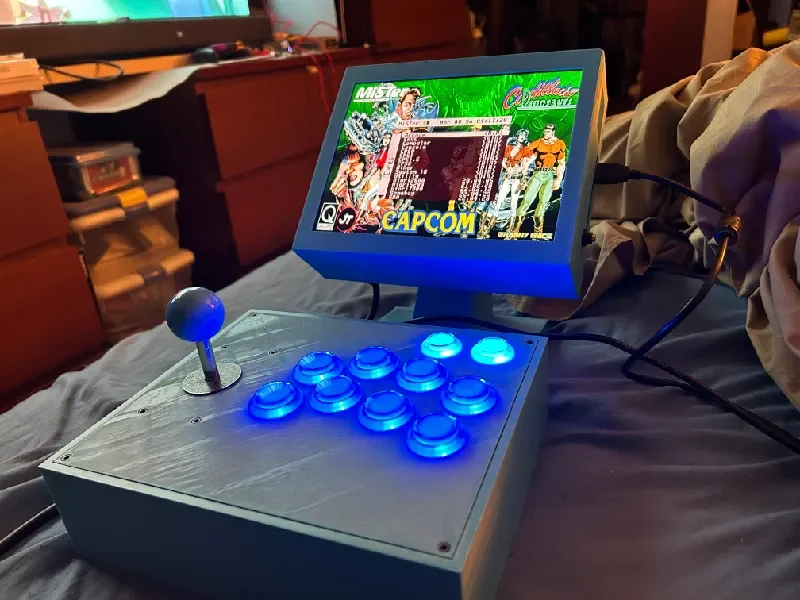

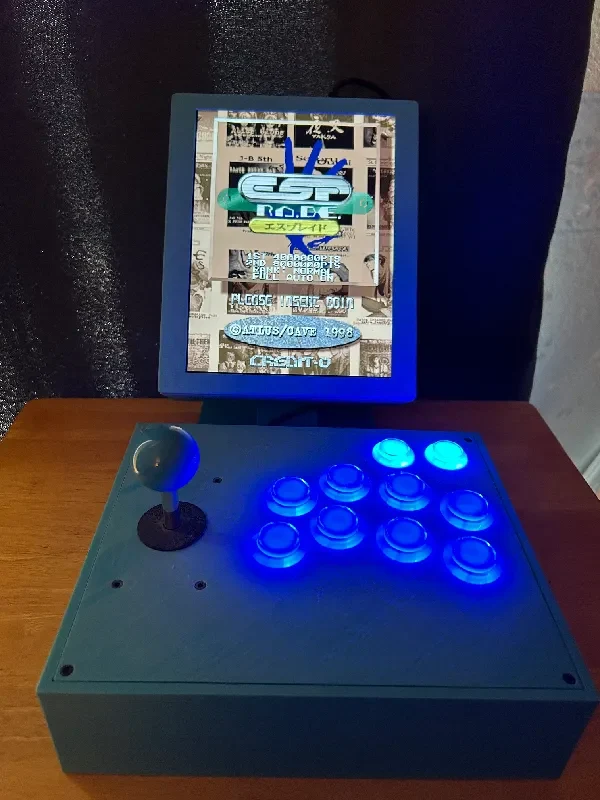

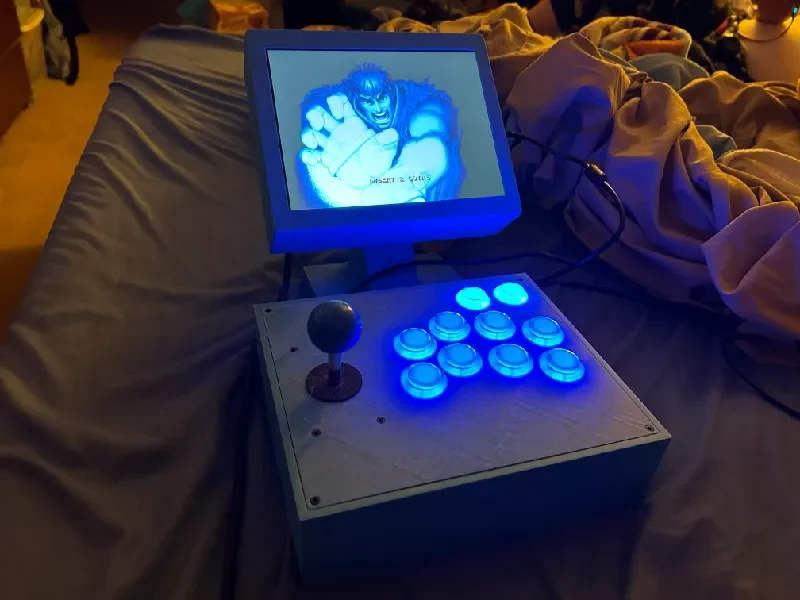

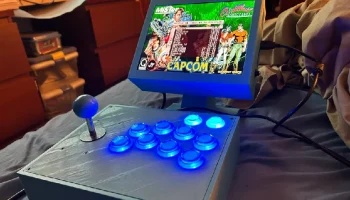

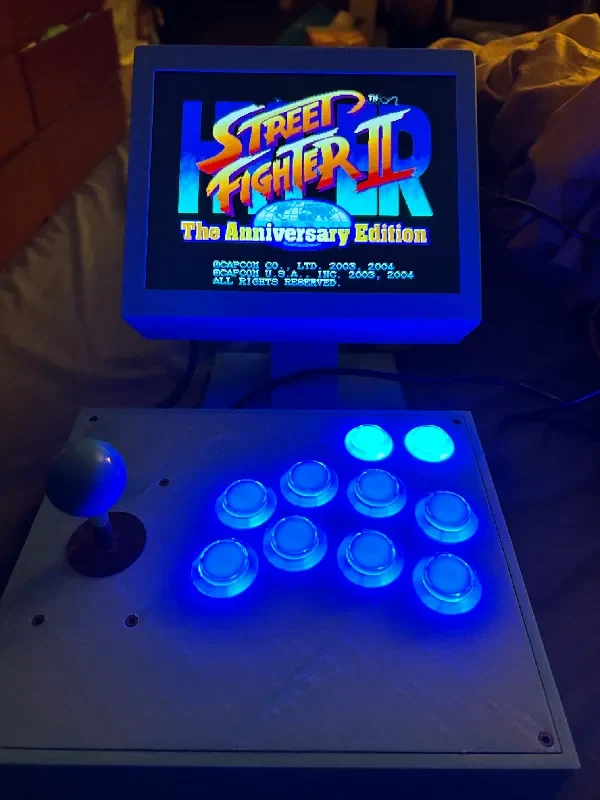

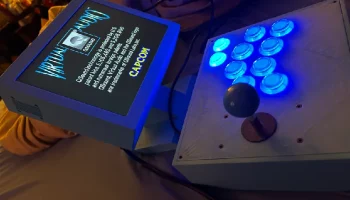

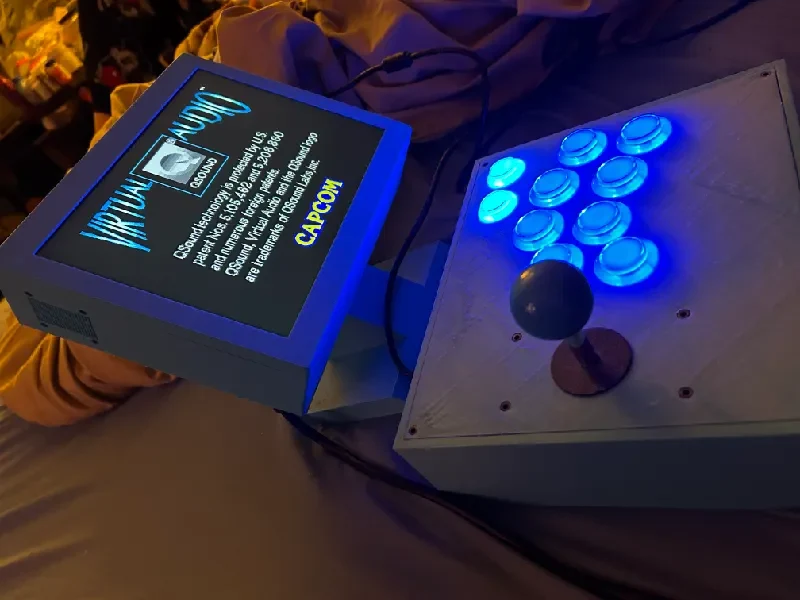

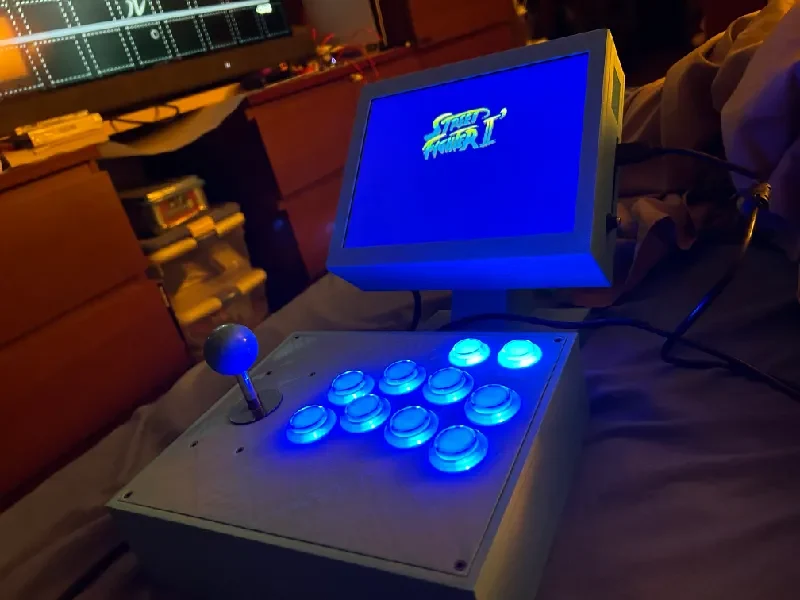

Эта вторая итерация полностью меняет дизайн подставки. Это очень простой дизайн, но он работает очень хорошо и его можно настраивать, чтобы вы могли выбрать угол, который подойдет именно вам. Также добавляется совершенно новая деталь — контроллер джойстика. Сценарий OpenSCAD имеет документацию, а также множество способо�� настройки дизайна.
