USB-магнитная мешалка

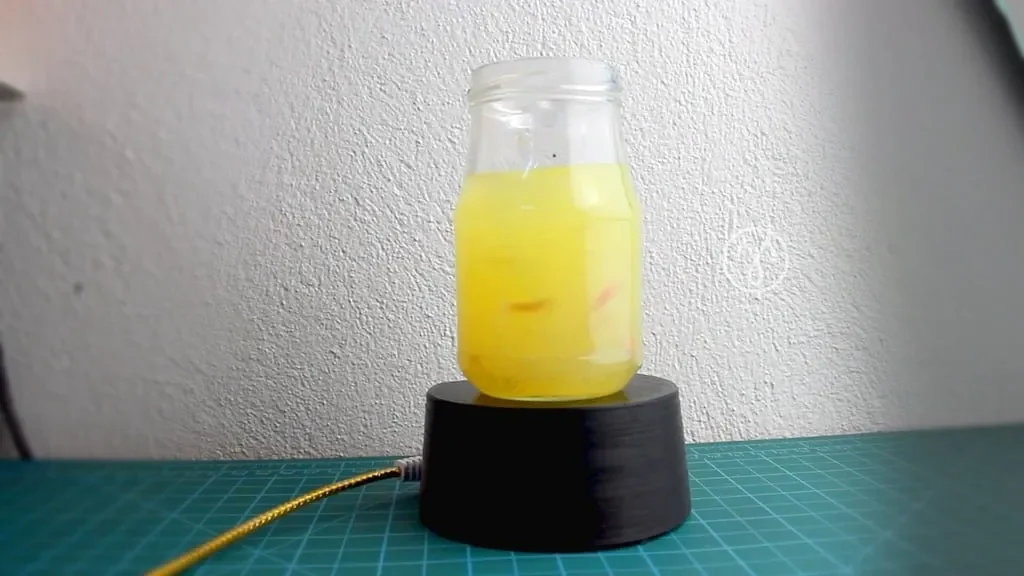

Магнитная мешалка — настольный помощник для смешивания любых жидких растворов. Вероятно, это один из самых простых способов его изготовления, поскольку он включает в себя меньшее количество деталей, которые можно восстановить. С совершенно новыми деталями эта сборка обойдется вам менее чем в 5 евро.

БОМ:

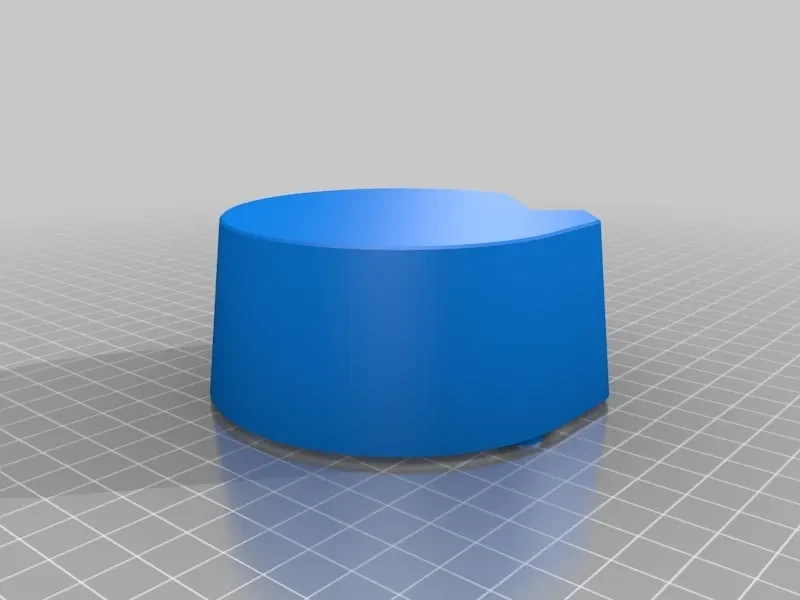

1 корпус (распечатанный или сделанный своими руками)

1x выключатель питания 6 мм 3P

1 вход USB-A

1x 60-мм вентилятор (12 В)

1x светодиод 5 мм (опционально)

1 резистор 180 Ом (опционально)

5 неодимовых магнитов 6x8 мм: 2 для ротора, 3 для мешалки (блоха)

Или 2 неодимовых магнита 6х8 для ротора + 1 мешалка (20>30 мм или +-1").

Инструкция по сборке: https://youtu.be/6bDGU4-4F88.

Настройки печати

Принтер:

Пруса i3, CoreXY, Тарантул

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

Слои 0,2 мм

Заполнение:

85% (сплошное заполнение)

Пост-печать

Упакуйте мешалку упаковочной лентой, чтобы избежать коррозии.

Как я это разработал

Чем проще, тем лучше

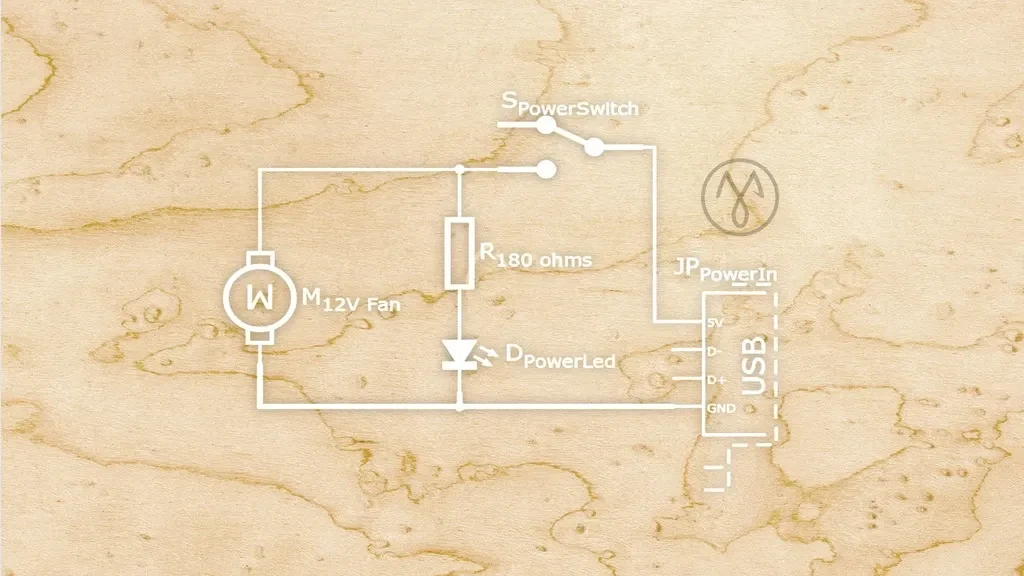

В большинстве магнитных мешалок, сделанных своими руками, используется вентилятор на 12 В, питаемый от блока питания на 12 В. Но они используют потенциометр для понижения напряжения. Возможность изменять напряжение может оказаться по��езной, но обычно вентилятор питается напряжением от 3 до 6 В. 3 В — для очень осторожного перемешивания, а 6 В — для очень быстрого. А что, если подключить мешалку к источнику питания USB +5 В? Что ж, это хорошая идея: за исключением случаев, когда вы занимаетесь химикатами тонкой очистки, она удовлетворяет 80% потребностей производителя, и у вас, вероятно, уже есть USB-порты где угодно. Так что все, что вам действительно нужно, это выключатель питания и вентилятор.
