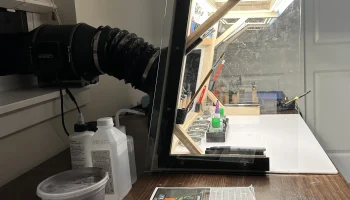

Стенд для хобби с аэрографом

Меня не устраивали представленные на рынке аэрографические кабины, поэтому я решил сделать свою собственную. Мне нужна была многофункциональная вентилируемая рабочая кабина, где я мог бы строить модели или паять, не беспокоясь о дыме, и при этом иметь возможность быстро переключиться на, по общему признанию, случайную аэрографию акриловой краской для грунтования и базового покрытия. Хотя я думаю, что эта кабина способна истощить лаковые краски, никакие средства индивидуальной защиты не позволят мне чувствовать себя комфортно, делая это в по��ещении.

Вот мои требования к дизайну:

Относительно тихий двигатель с регулировкой скорости, высоким статическим давлением и высоким объемом кубических футов в минуту.

Размер рабочего ящика шириной 24 дюйма

Интегрированная система освещения с контролем яркости и цветовой температуры.

Легкосъемные боковые стенки

Что меня не волнует:

Портативность или возможность разборки — на рынке уже есть хорошие варианты, но они ставят под угрозу достижение вышеуказанных основных целей.

Идеальная точность цветопередачи (я недостаточно талантлив, чтобы это волновать)

На самом деле это вторая аэрографическая кабина, которую я построил, поскольку с первой попытки я понял, что в качестве требования к дизайну мне нужны легкосъемные боковые стенки. Я обнаружил, что боковые стены кабины создают ощущение, будто вы работаете в белой комнате, и блокируют обзор/доступ к остальной части стола, но при этом полезны только во время аэрографии.

Вот спецификация (спецификация материалов):

Двигатель AC Infinity Cloudline S6 с комплектом воздуховодов длиной 8 футов

Тополь 1х2, 12 футов

3 квадратных дюбеля длиной 3 фута и диаметром 3/4 дюйма.

Деревянные дюбели 1/4 дюйма

клей для дерева

Шурупы для дерева №8 x 3/4 дюйма

Горячий клей (для изоляции оголенных участков после пайки)

Припой и средство для удаления припоя

Супер клей

Магниты 3x10мм

нить для 3D-печати

Клип из буфера обмена, извлеченный из буфера обмена (подойдет любой клип)

Вот инструменты, которые я использовал:

пила

аккумуляторная дрель

Сверла с наконечником Брэда (1/16 дюйма и 1/4 дюйма)

Бит Форстнера 3/4 дюйма

Бит для снятия фаски

12-дюймовый зажим F

ФДМ-принтер

Паяльник

Пистолет для горячего клея

Первым делом выбор двигателя:

Многие первые идеи, возникающие при выборе двигателя, заключаются в использовании чего-то вроде вентилятора для ПК, но обычно они не обладают достаточным статическим давлением для этого приложения. Другой вариант — вытяжные вентиляторы для ванных комнат, но они слишком громкие и не имеют точного контроля скорости. Лучший вариант, который я нашел, — это серия Cloudline от компании AC Infinity. Я выбрал CLOUDLINE PRO S6.

Их рынок предназначен для тех, кто ищет варианты HVAC для выращивания своих «трав» в помещении, и у них одинаковые требования к вытяжке из аэрографической камеры, высокому статическому давлению, высокому CFM, регулированию скорости и относительно низкому уровню шума. Хотя я нашел их технические характеристики неискренними, указав шум на самой низкой скорости вращения вентилятора, а также статическое давление и CFM на самой высокой скорости (покажите мне кривую скорости вращения вентилятора, вы, трусы), я все же был вполне доволен производительностью по сравнению с конкурирующими продуктами. Я обнаружил, что из 8 скоростей скорость 3-4 обеспечивает достаточную мощность всасывания, при этом я вообще не чувствую запаха пластикового клея, сохраняя при этом уровень громкости около 40-45 дБ, что достаточно тихо, чтобы меня не беспокоить. Самое главное, чтобы тон был более приятным, не слишком высоким и не плаксивым.

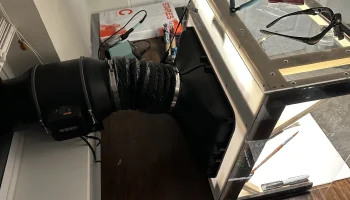

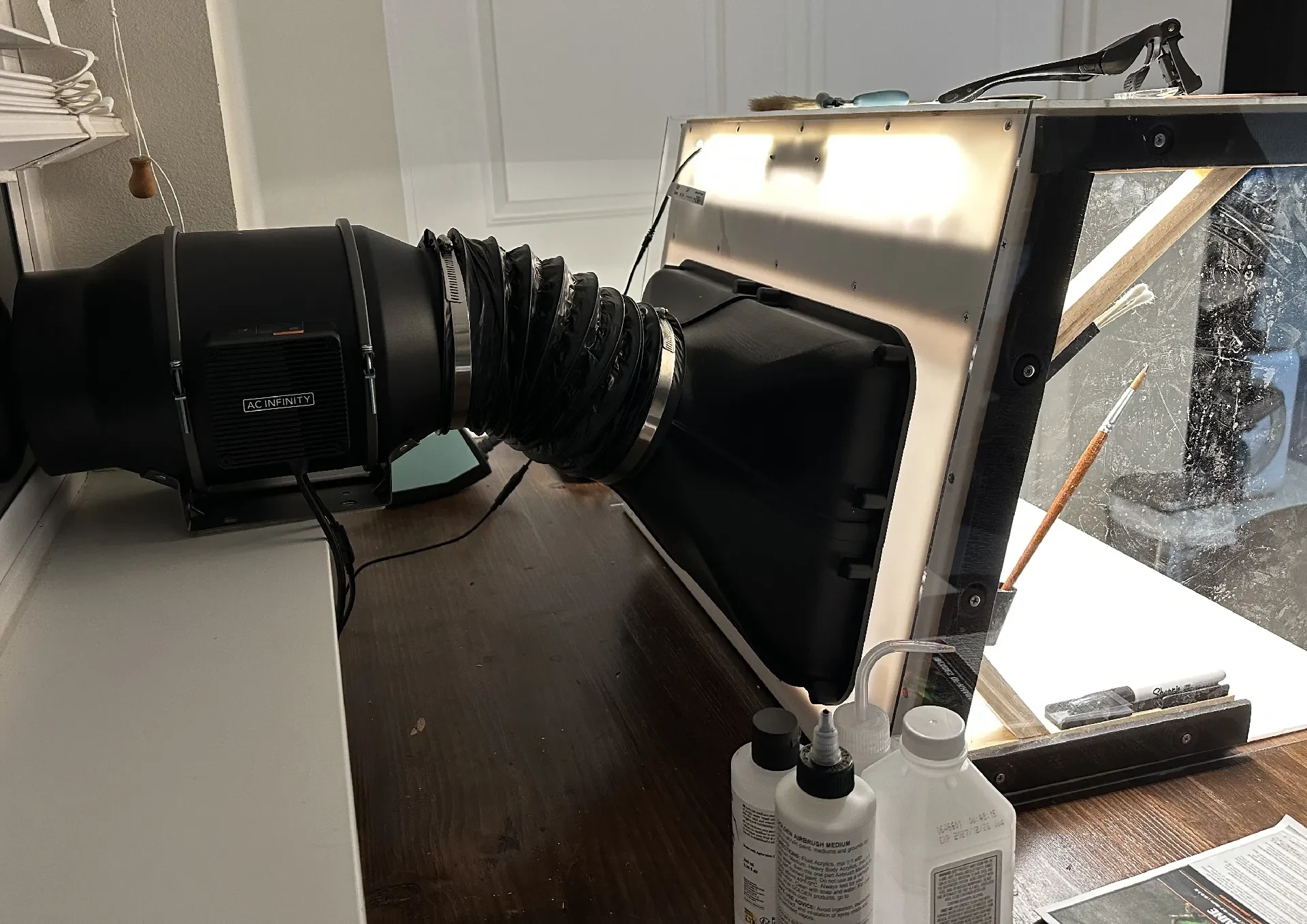

Двигатель и комплект воздуховодов длиной 8 футов содержат все необходимое для начала работы.

Вот как работает дизайн моего стенда:

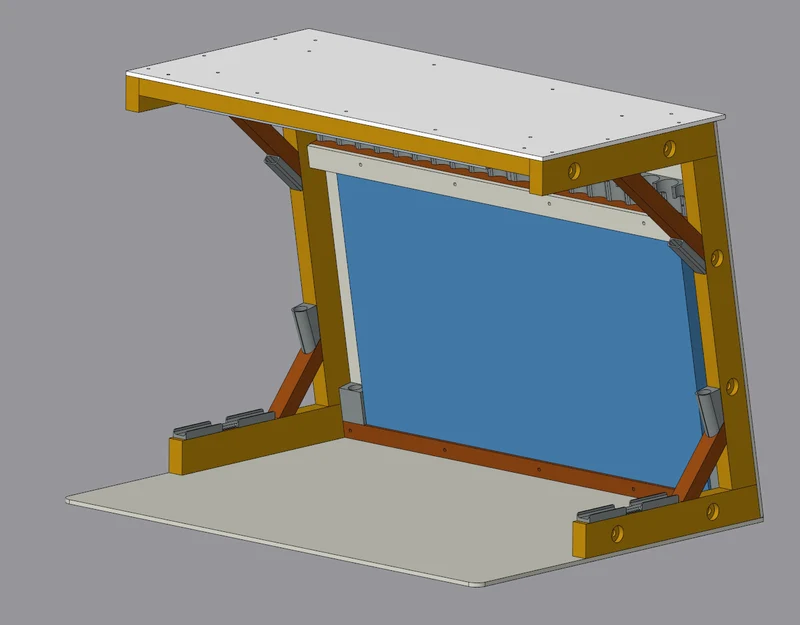

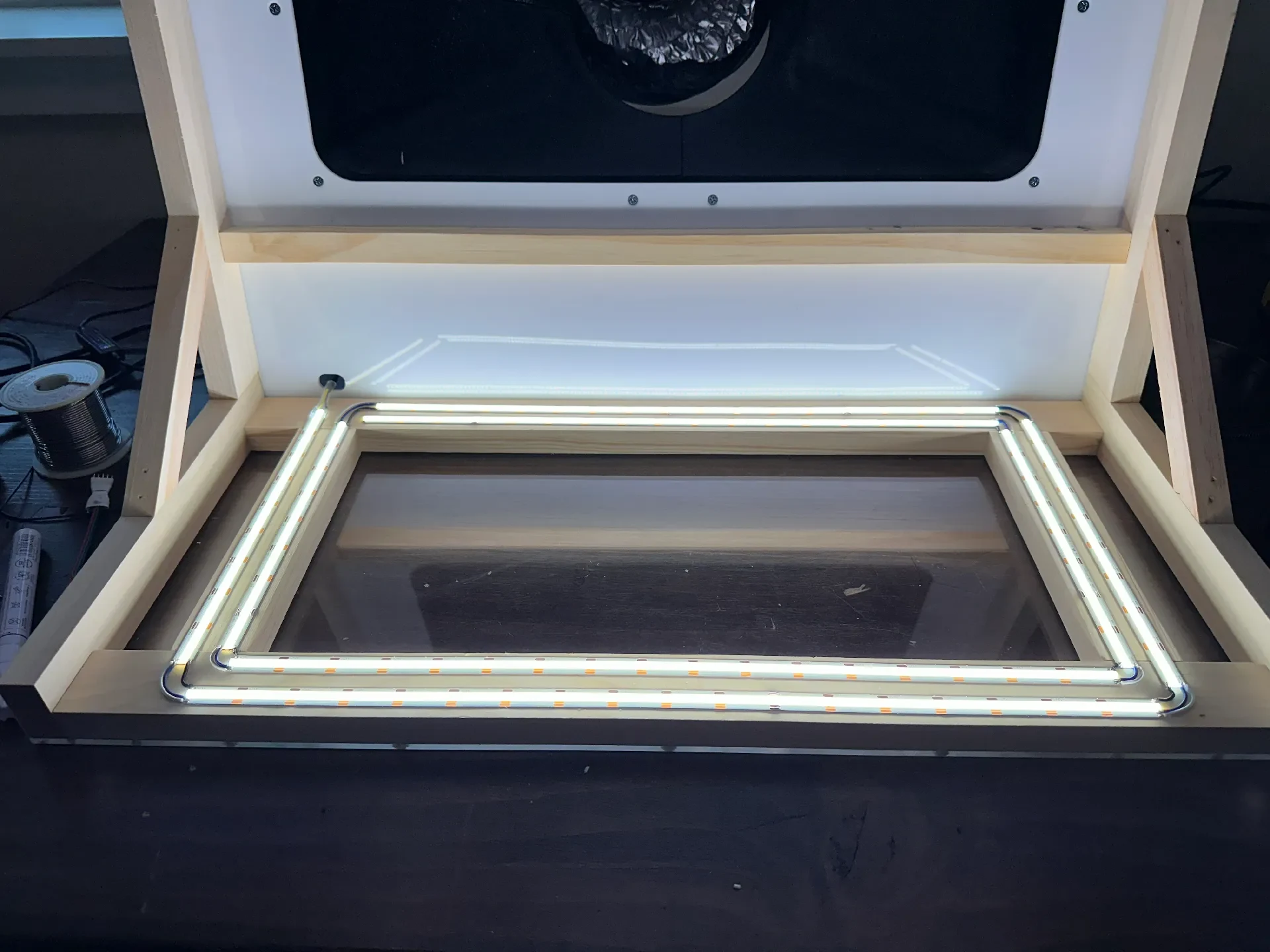

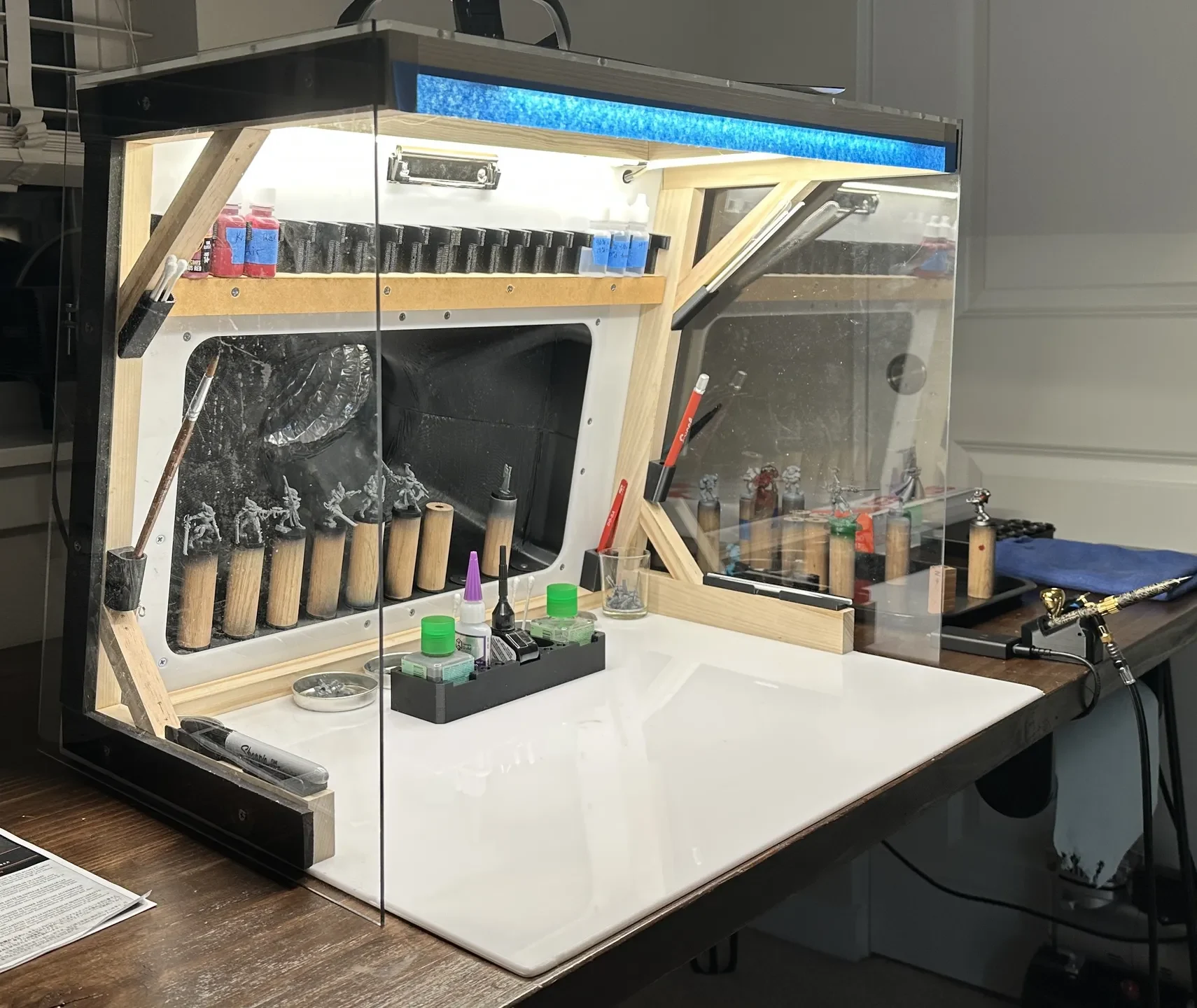

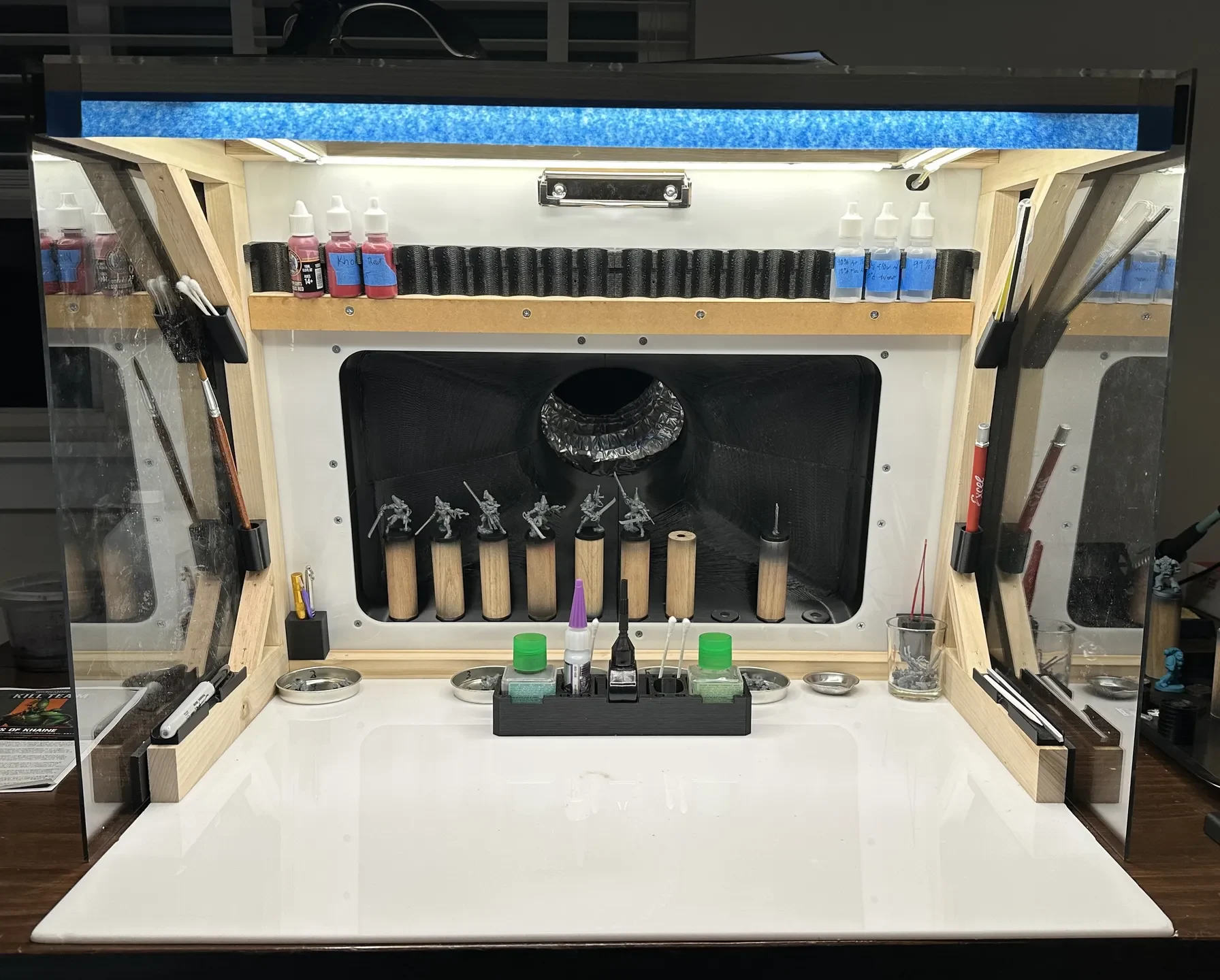

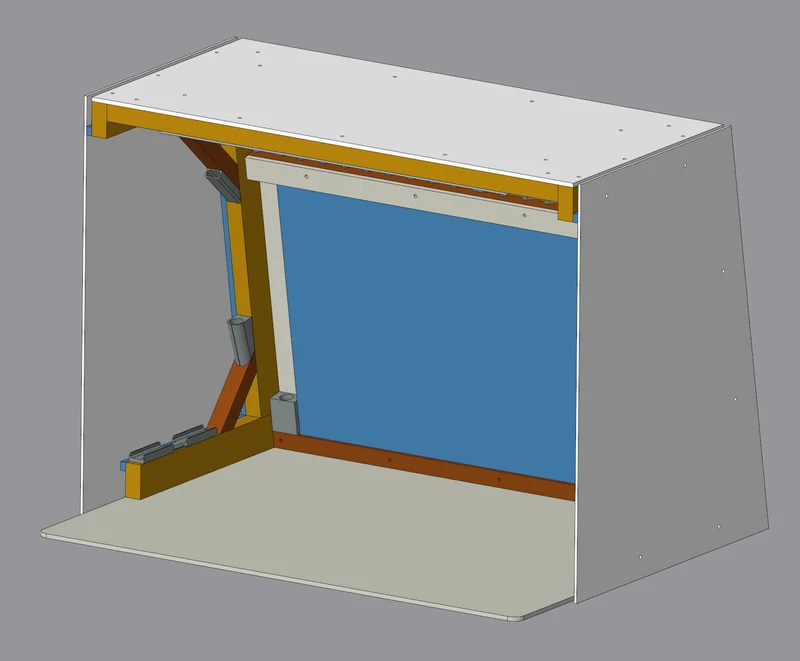

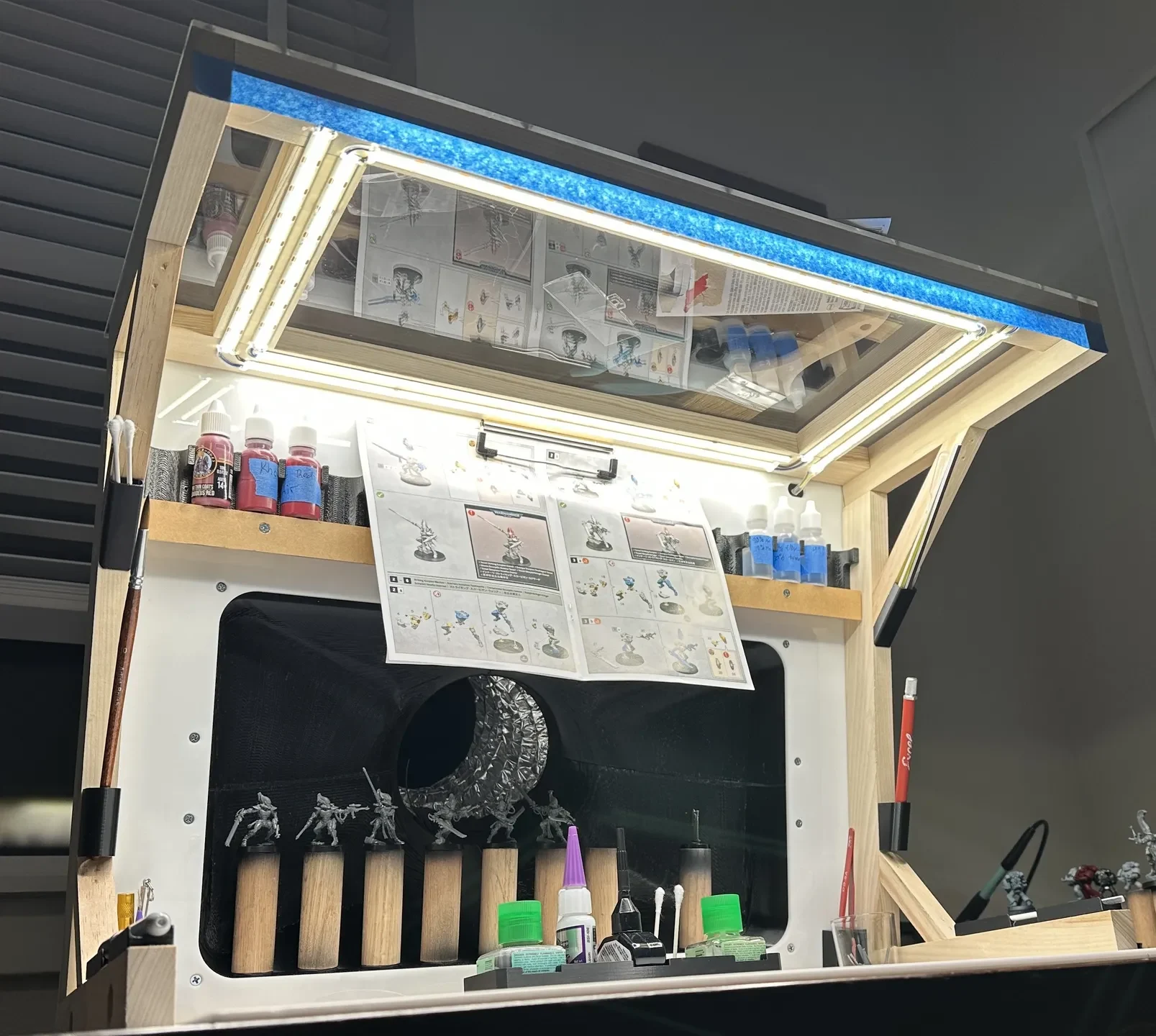

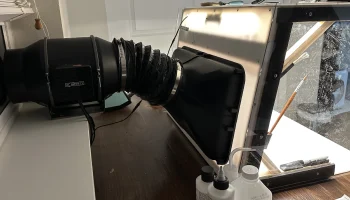

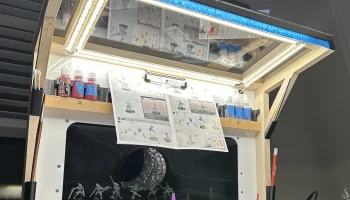

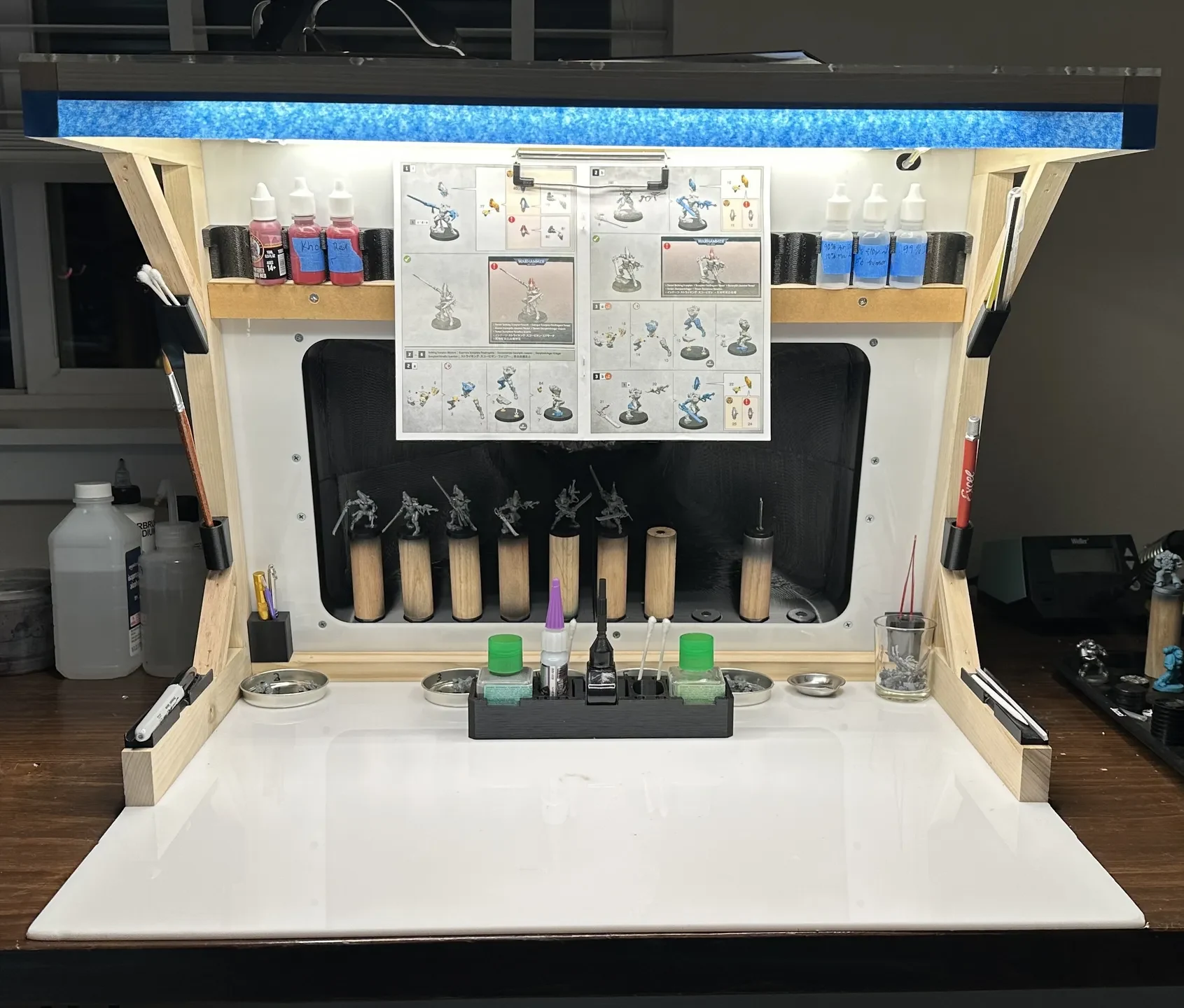

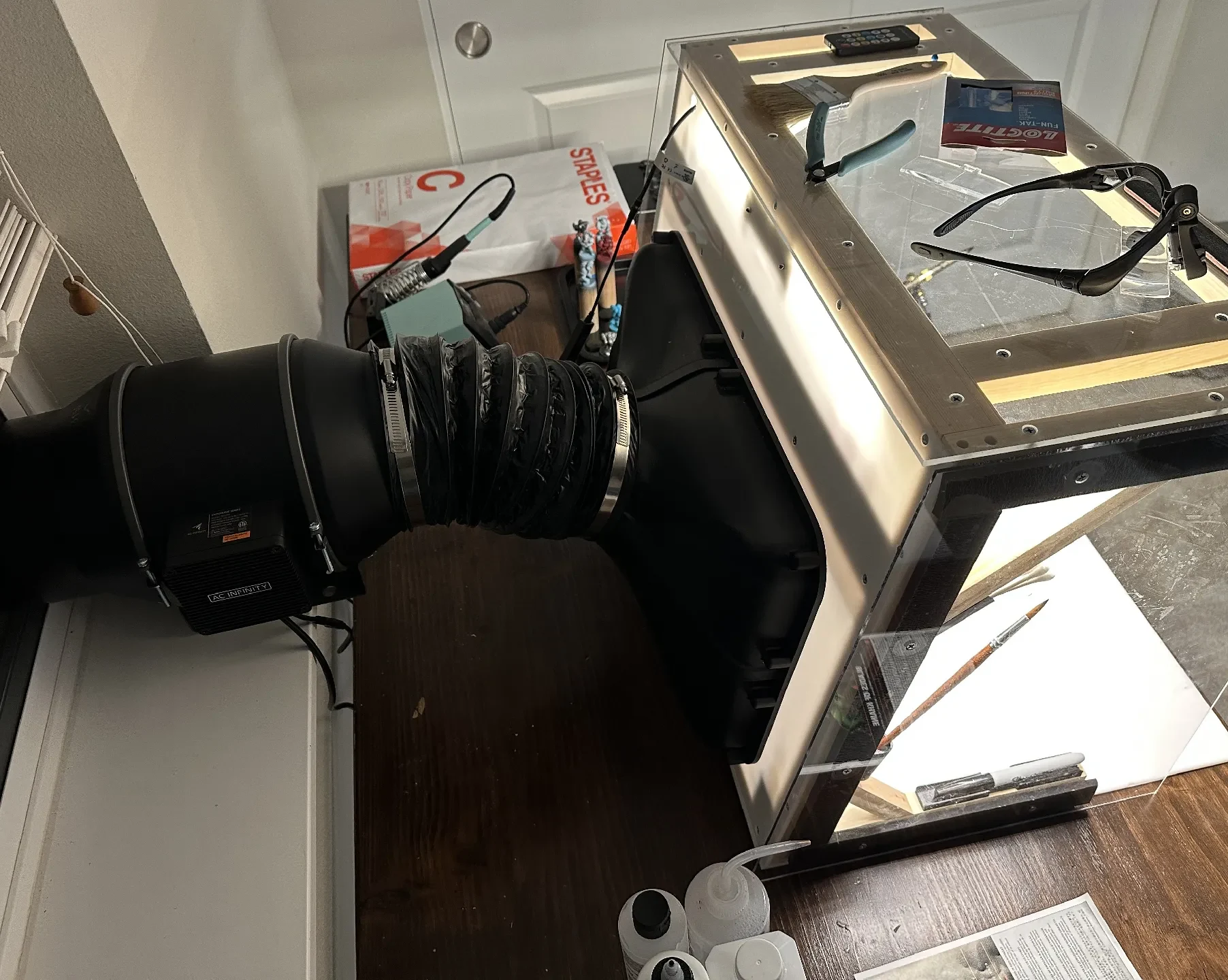

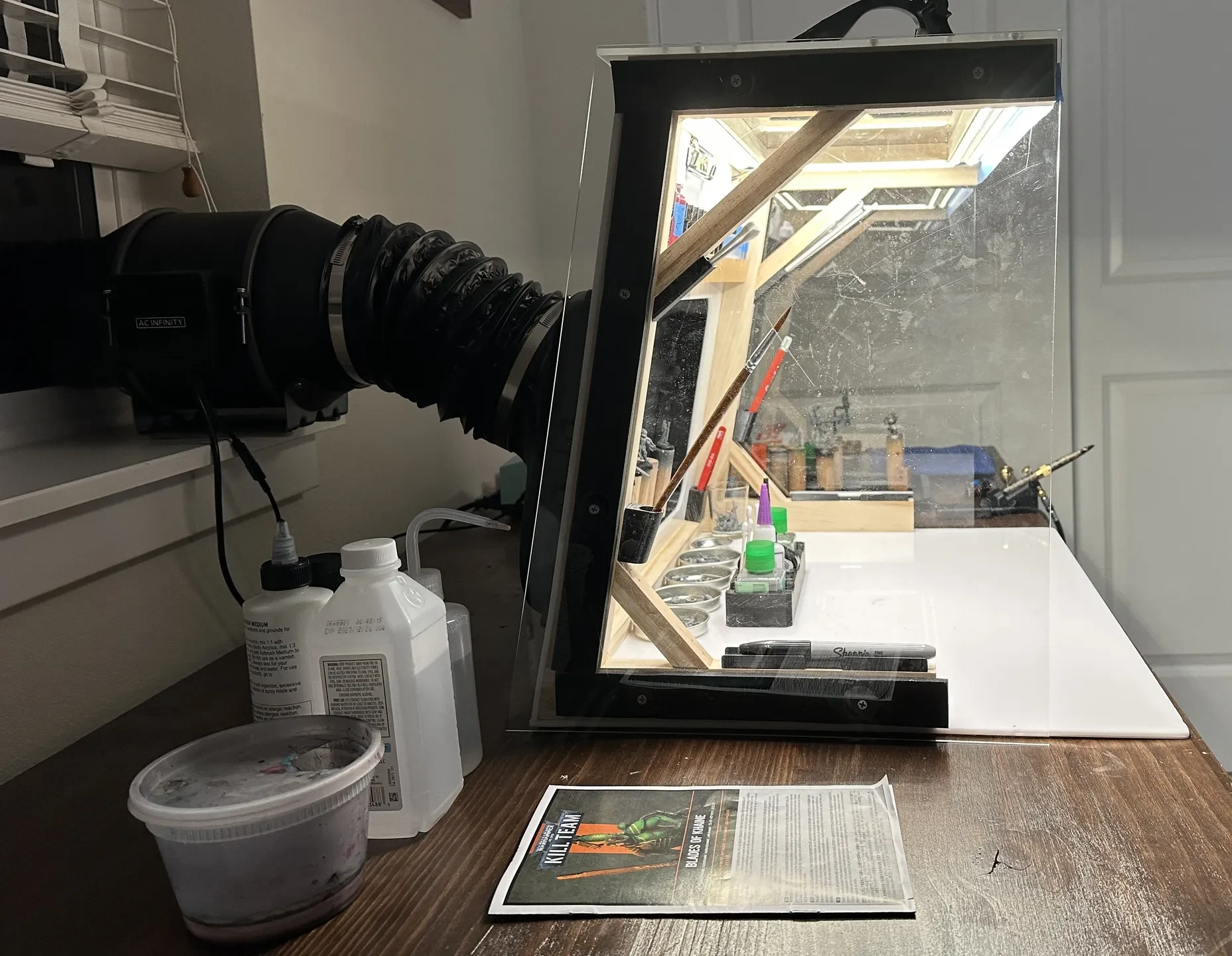

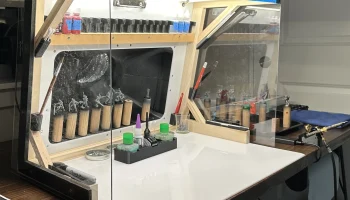

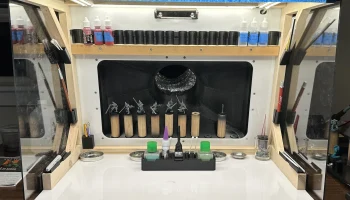

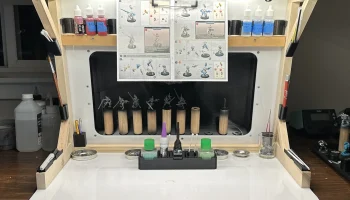

Конструкция начинается с деревянных боковых рам, чтобы обеспечить прочность, без боковых стенок, скрепляющих конструкцию вместе. 3 акриловые панели образуют нижнюю часть спинки и верхнюю часть, привинченные к боковым рамам. Напечатанный на 3D-принтере воздуховод соединяется с задней частью и образует воздуховод между фильтром и воздуховодом двигателя. Деревянные поперечные балки на внутренней стороне задней панели обеспечивают выравнивание для стандартного печного фильтра 20x12. На внутренней стороне верха деревянные поперечные балки обеспечивают жесткость верха и крепление для светодиодных лент. Две прозрачные акриловые панели с прикрепленными магнитами и прокладкой образуют быстрора��ъемные боковые стенки для аэрографии. Стенд украшают разнообразные держатели для инструментов, напечатанные на 3D-принтере, подставка для краски, магниты, удерживающие ручку для краски, зажим для держателя инструкций и удерживающая полоса, предотвращающая падение фильтра вентилятора.

Я изо всех сил старался сделать стенд простым в изготовлении, и это было через мой объектив.
