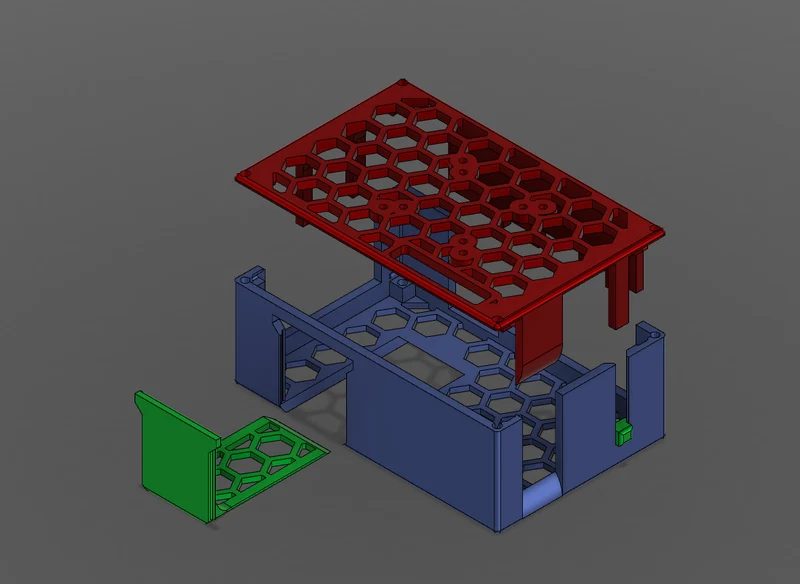

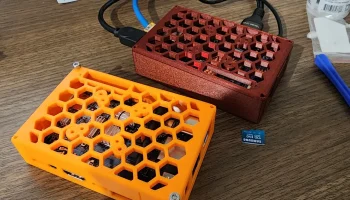

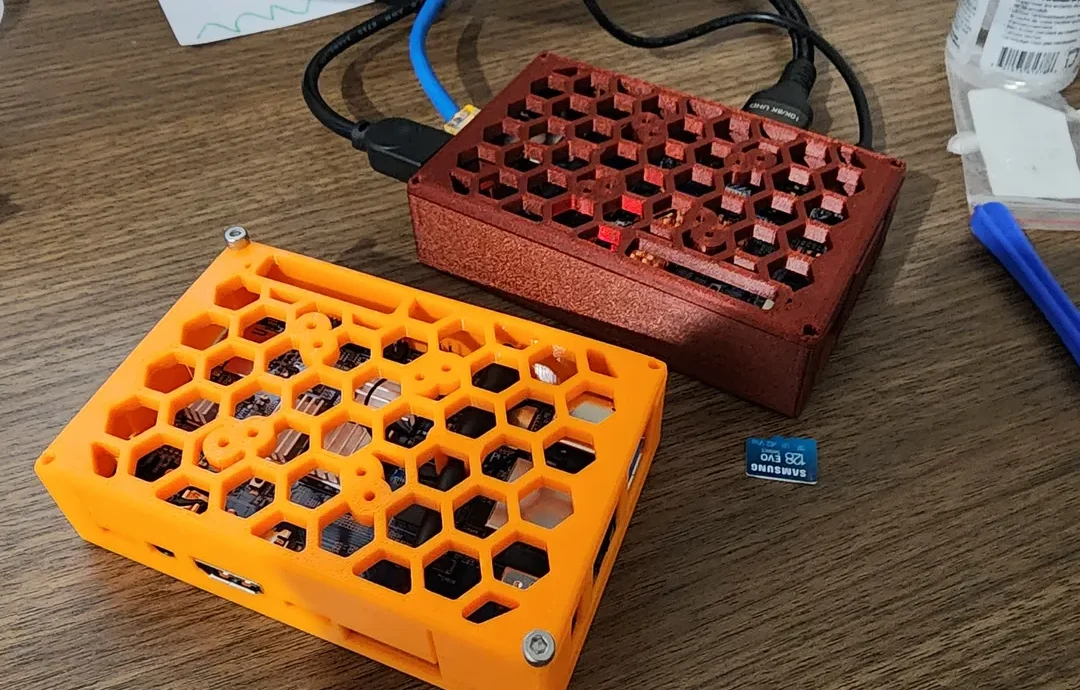

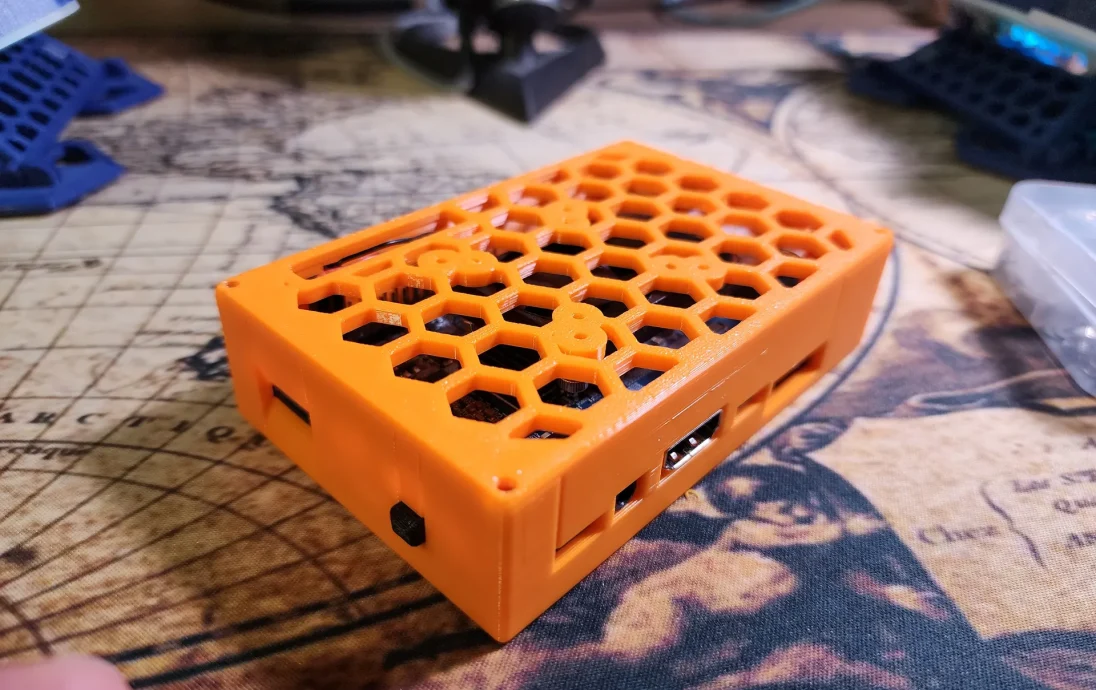

Корпус Orange Pi 5/5B V3

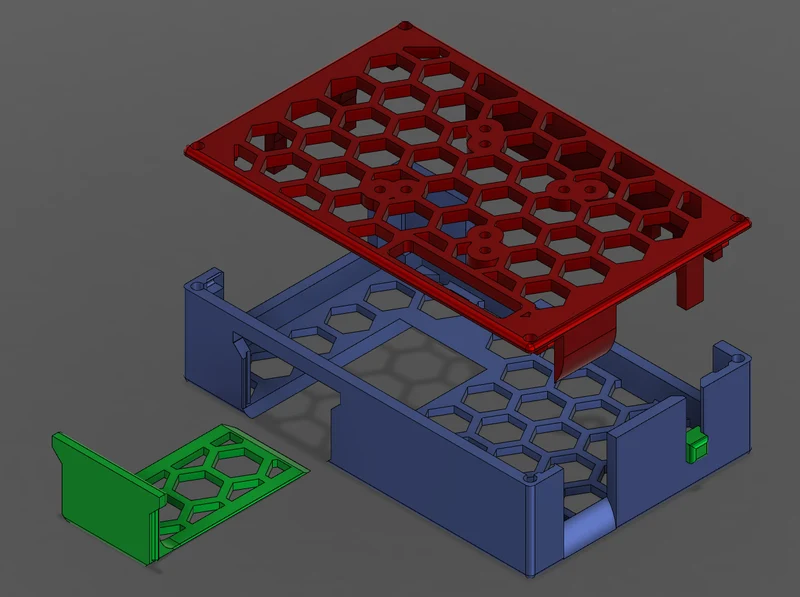

19 апреля 2023 г. V3 — рад поделиться с вами последними обновлениями модели V3 вариантов 5/5B. Вот ключевые улучшения, которые были сделаны:

— Удалены раздражающие зажимы печатной платы.

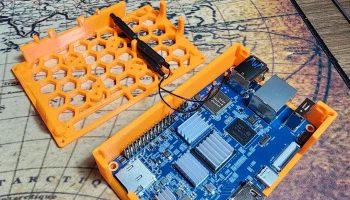

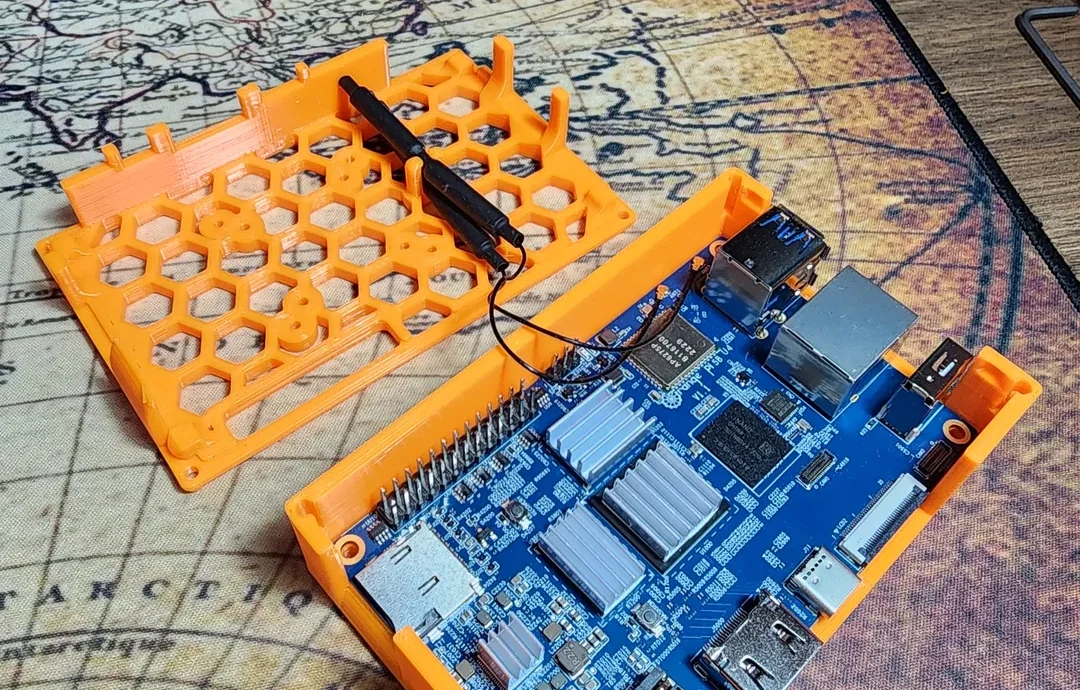

— Вверх добавлен клип для антенн Wifi на 5В.

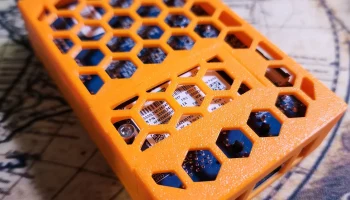

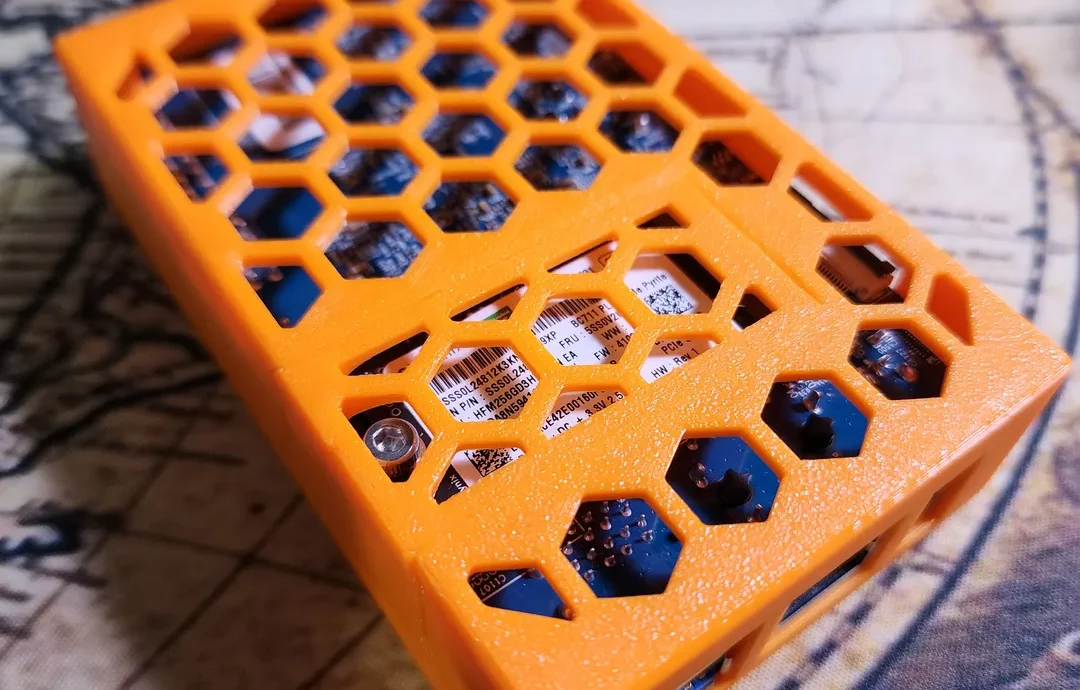

— Верхняя часть утолщена, чтобы меньше прогибаться.

— Внутренние стены теперь имеют дополнительное пространство толщиной 0,2 мм для платы, что упрощает вставку платы.

— Кнопка была улучшена для удобства использования.

— Теперь у нас есть короткие/высокие варианты, а также варианты с крышкой SSD/без SSD.

Зажим с антеннами в действии: https://www.reddit.com/r/OrangePI/comments/12skkb7/orange_pi_5b_case_update_v3_enjoy/

Вот обновления для модели V2:

— Добавление кнопки питания
— Улучшен доступ к SD-карте.

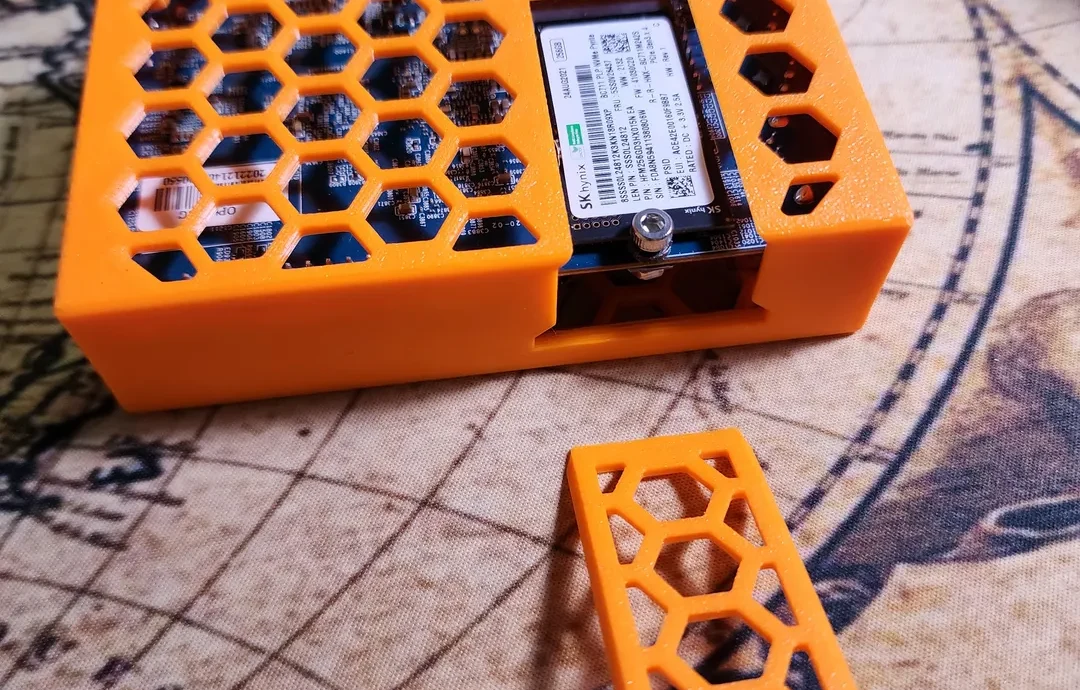

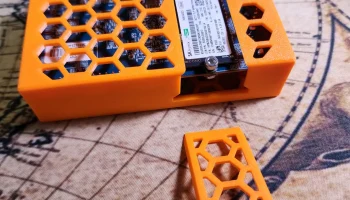

— Съемная крышка SSD, которая фиксируется на месте.
— Поддержка вентиляторов диаметром 40 и 30 мм.
— Два варианта высоты: более высокая модель позволяет легко разместить вентиляторы 3020 или 4020 (хотя это еще не проверено).

Требуемое оборудование:

Короткие винты M3 для крепления основания устройства и многое другое, если вы хотите закрепить крышку.

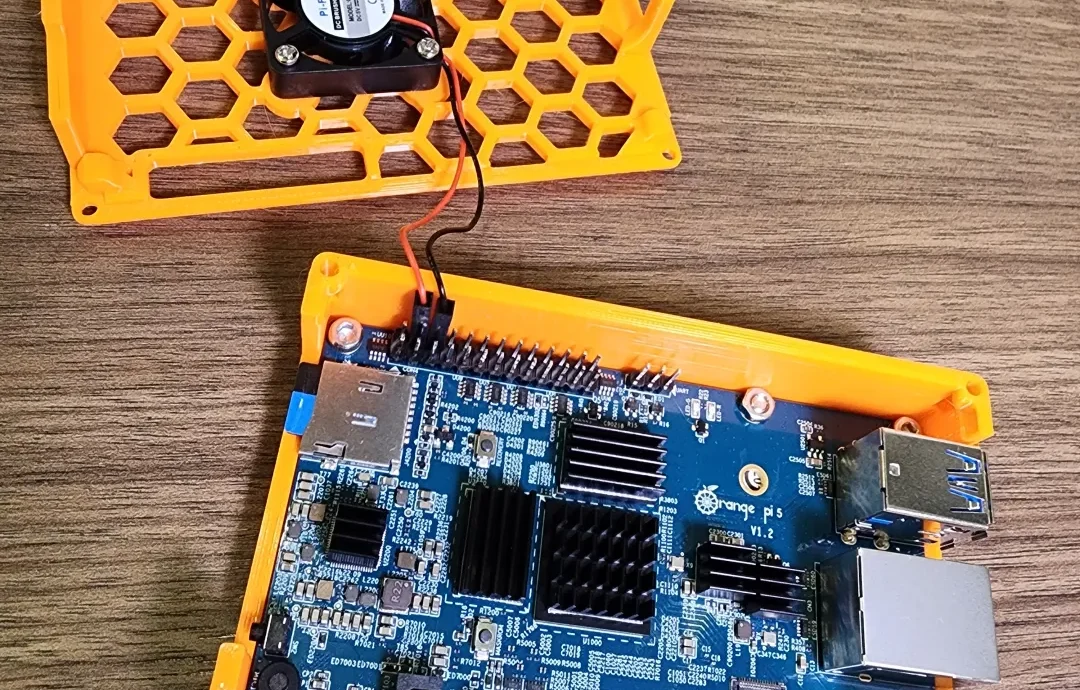

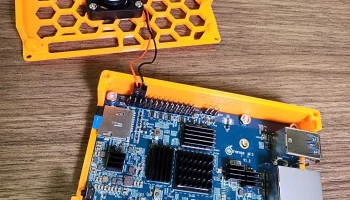

Дополнительный вентилятор 30x10 мм, 5 В. У меня есть вентилятор 30x8 мм, кулак внутри.

Видео-демонстрация сборки: микроПК OrangePi (reddit.com)
