Вентиляция для корпусов
Я использую небольшой защищенный от атмосферных воздействий корпус, содержащий Raspberry Pi и камеру (новая модель Arducam с автофокусировкой на 16 МП), чтобы делать покадровые фотографии объекта на открытом воздухе в течение длительного периода времени (несколько недель).
Тестируя свою установку, я понял, что мой корпус не может быть полностью герметичным, потому что а) внутри будет конденсироваться влажность и 2) температура внутри станет слишком высокой.

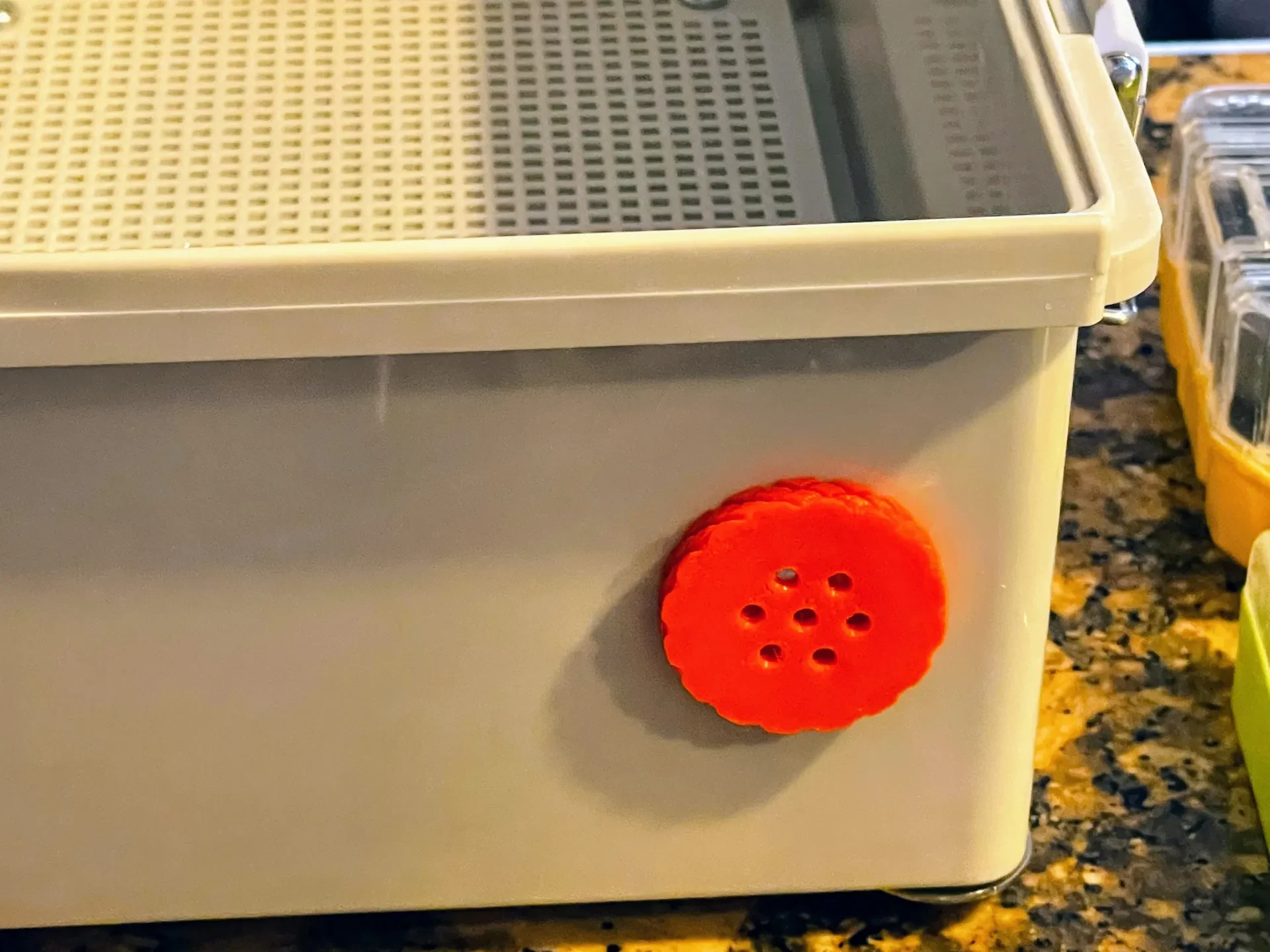

Итак, я создал эту модель, небольшое вентиляцион��ое отверстие, также известное как дыхательная трубка, которое, как мы надеемся, обеспечит достаточный поток воздуха, чтобы мой Pi не перегревался (и минимизировал образование конденсата внутри), но недостаточное отверстие, через которое могут проникнуть насекомые и непогода. Я надеюсь, что этого будет достаточно, поскольку у нас не часто идет боковой дождь.

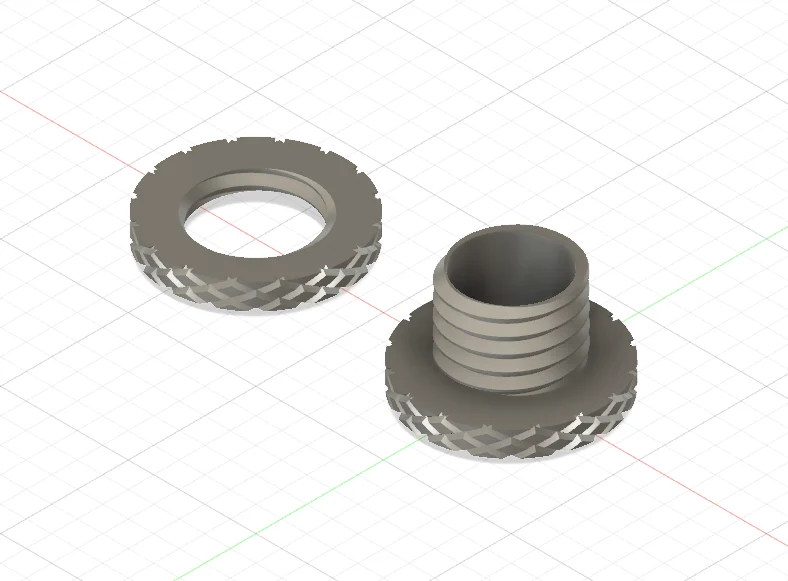

Проект был создан в Fusion 360 в качестве практического проекта и не нуждался в какой-либо поддержке.

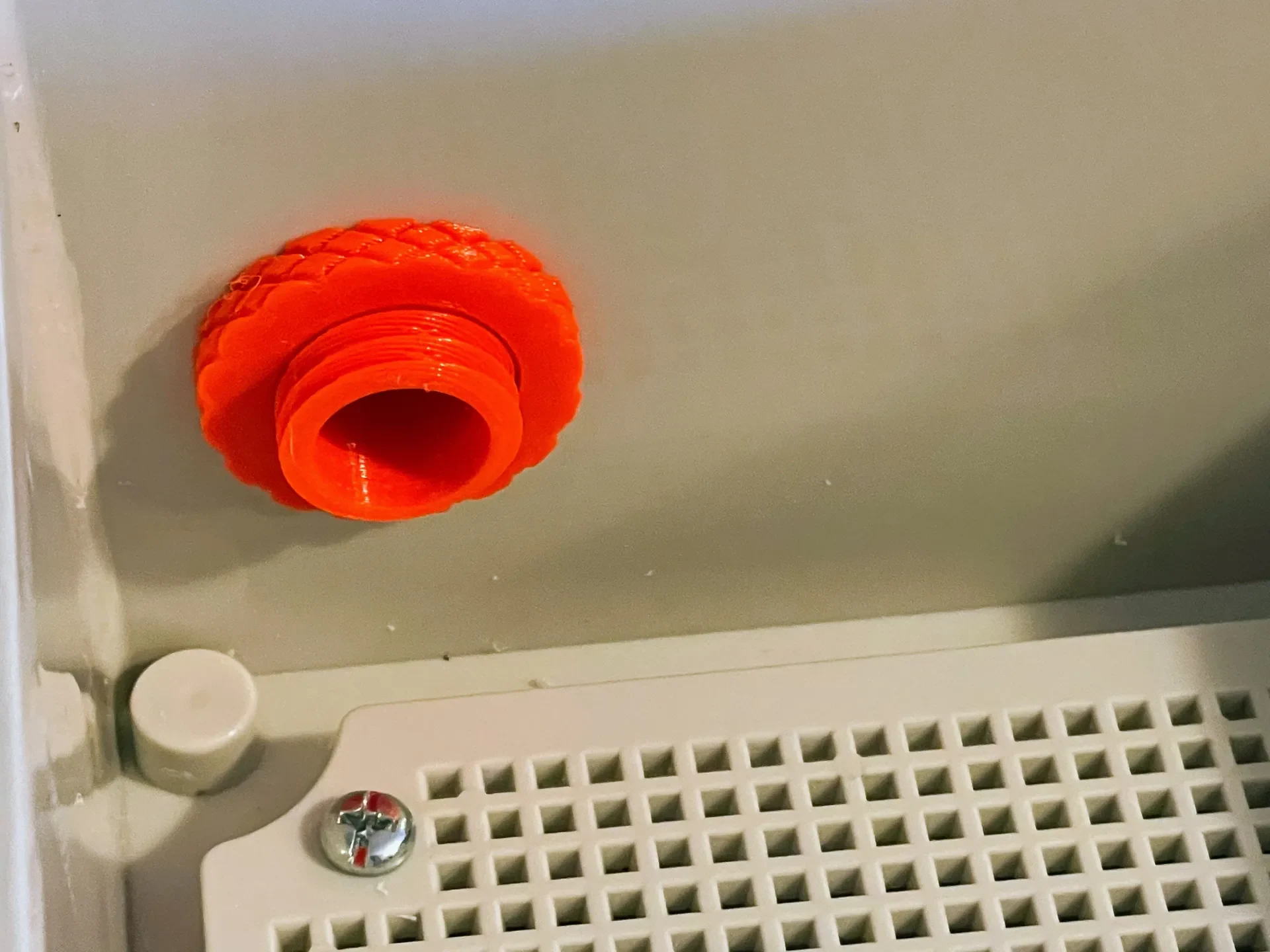

Требуется отверстие диаметром 25 мм (15/16 дюйма) в стене корпуса.
Напечатано в PETG, так что, надеюсь, оно будет хорошо смотреться на открытом воздухе.
Проект Fusion 3D включен для вашего удовольствия. Просто отрегулируйте параметры, чтобы удлинить трубку или изменить диаметр.
Примечание. Параметр пользователя «Диаметр вала» переопределяется выбранным размером резьбы. Чтобы изменить диаметр, вам необходимо изменить размер в разделе «Резьба».
