Чехол для антенны u-blox CAM-M8Q Shark Fin — с магнитным креплением

Этот корпус предназначен для GPS-модуля u-blox CAM-M8Q со встроенной патч-антенной.

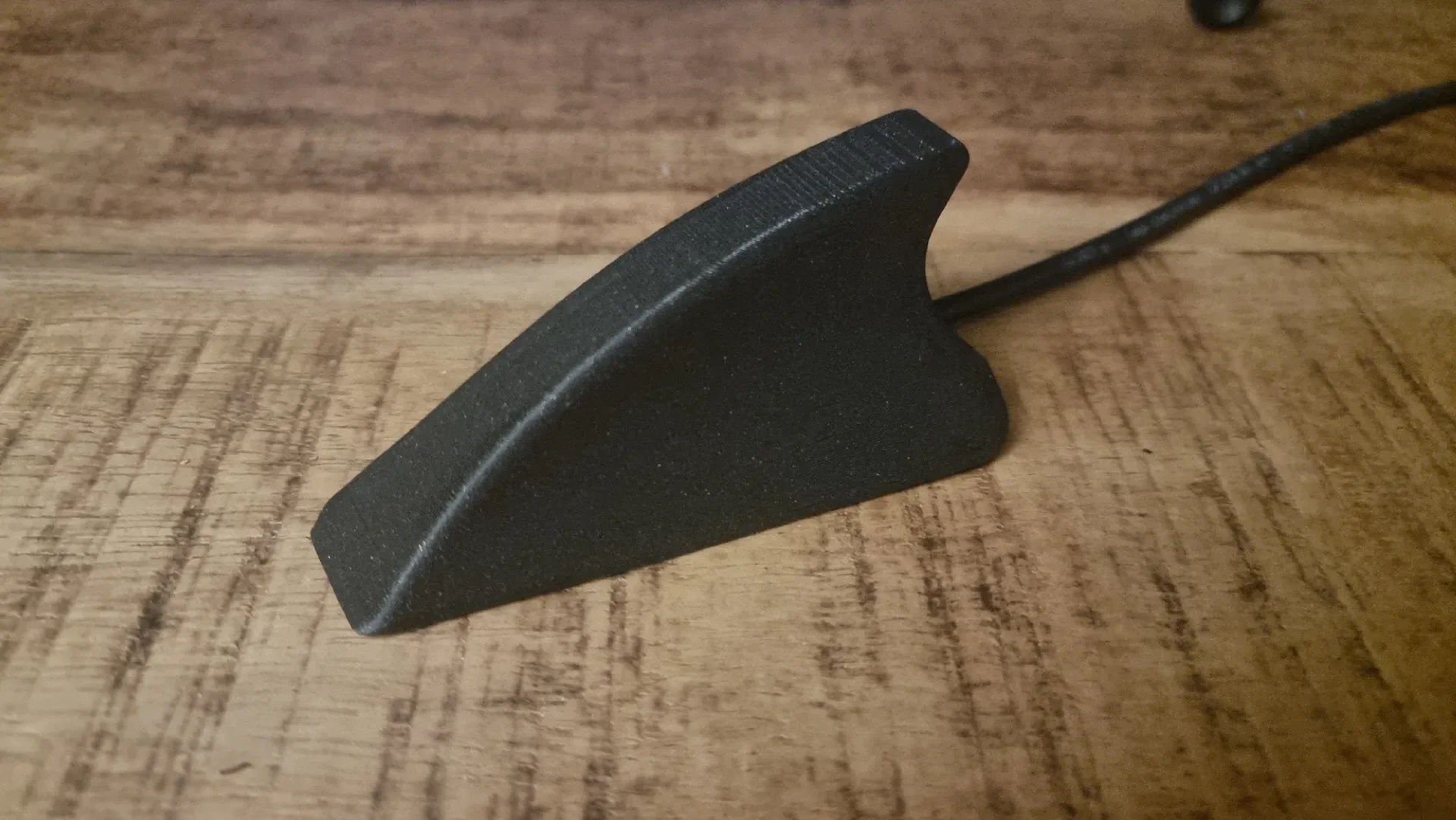

Он имеет прочный корпус в виде акульего плавника, оптимизированный для использования на открытом воздухе и в автомобиле.
Модель создана в рамках проекта GPS UDP Tracker и предназначена для использования совместно с:

Прошивка и документация: GPS UDP Tracker на GitHub.
Дополнительный корпус: корпус Wemos D1 Mini (ESP8266) с USB-C и 4-контактным разъемом JST на печатных материалах

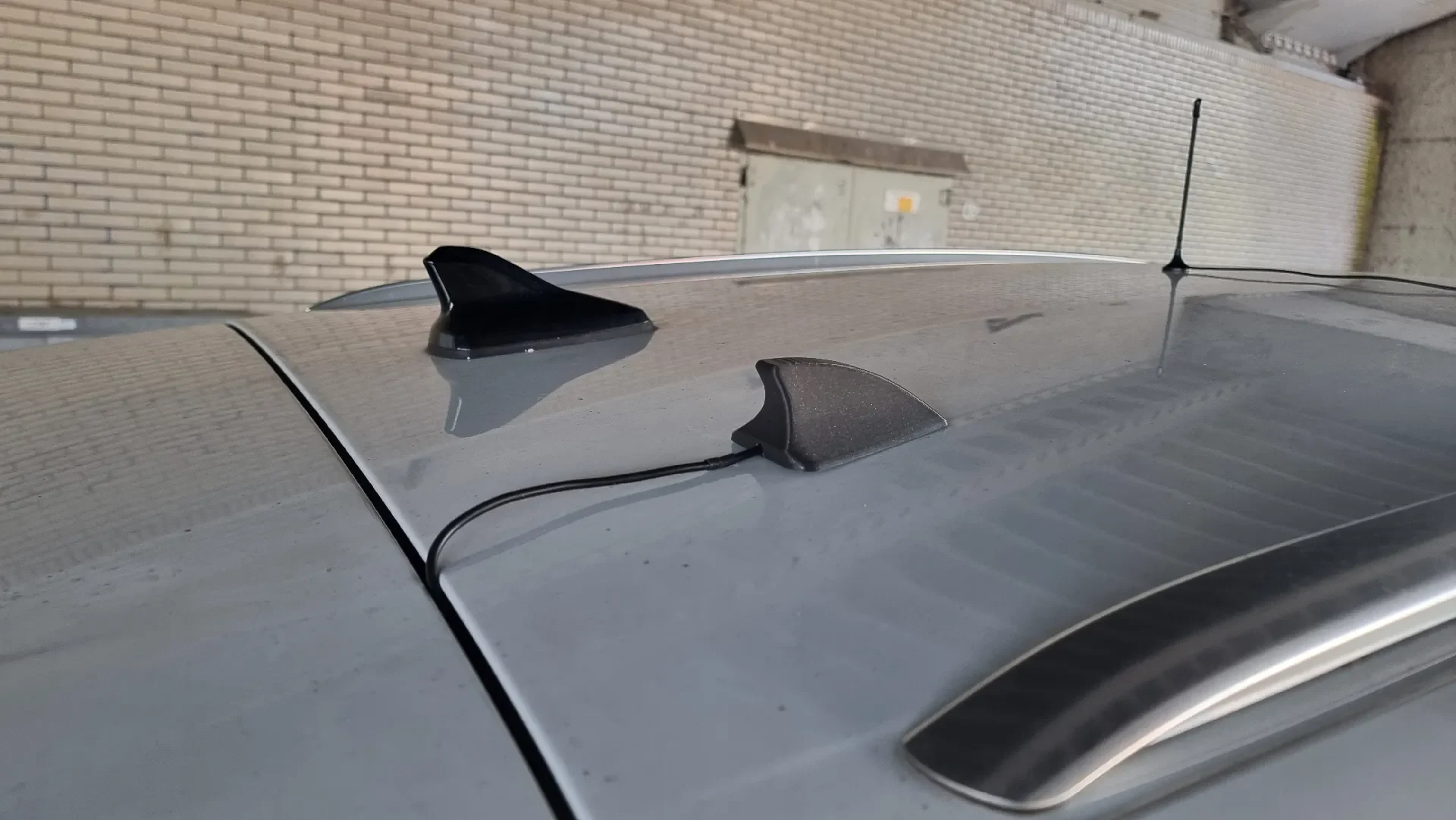

В корпусе имеется выемка для неодимового магнита с резиновым покрытием Ø22 × 6,4 мм, позволяющего быстро магнитно крепить его к металлическим поверхностям.
Он также оснащен 4-проводным кабельным вводом для кабелей диаметром до 5 мм.
После установки две части следует склеить вместе, чтобы обеспечить постоянную сборку, защищенную от атмосферных воздействий.

Рекомендации по печати
Материал: ASA (устойчив к ультрафиолету и погодным условиям).
Высота слоя: 0,2 мм
Верхние слои: 5
Нижние слои: 5
Стены (периметры): 4
Заполнение: 40 %
Поддержка: Где необходимо
Ориентация: файлы STL уже расположены правильно для печати.
Примечания по сборке
Вставьте или приклейте магнит в нижнюю выемку.
Проложите 4-жильный кабель через проходное отверстие.
Если требуется гидроизоляция, нанесите силиконовый герметик или резиновую втулку.
После установки модуля GPS склейте обе половинки вместе с помощью клея на основе растворителя ASA или эпоксидной смолы.
Информация о дизайне
Оптимизирован для модуля u-blox CAM-M8Q.
Выемка для магнита подходит для магнита с резиновым покрытием Ø22 × 6,4 мм.
Кабельный ввод поддерживает кабели диаметром до 5 мм.
Разработан с учетом допусков ASA для надежности на открытом воздухе.
Двухкомпонентная клееная конструкция для герметичной сборки.
