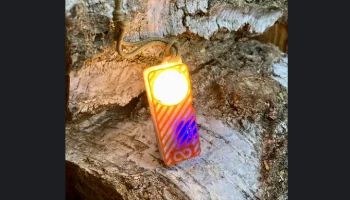

Крошечный портативный карманный фонарь - не совсем универ..
Что это такое?
Это грубый и быстрый адаптер для перепрофилирования корпуса и электроники (на данный момент, поскольку я хочу дополнительно модифицировать как корпус OG, так и электронику)
Крошечный портативный карманный вентилятор от Gokux с дешевым мини-светодиодом USB, который можно купить в Интернете, например, на Allegro, Amazon, AliExpress и т. д.
Что мне нужно?
Я уже сделал фаната OG
Если вы уже сделали небольшой вентилятор OG, вам необходимо приобрести светодиод USB (ссылки указаны выше) и адаптер печати (защелкивается на месте).
Я хочу сделать это с нуля
ПЕЧАТЬ:
Тело печати предоставлено Gokux (у меня также не было времени изменять эти файлы)
Адаптер печати для светодиодов
КУПИТЬ/ПОЛУЧИТЬ:
Вентилятор 25x25x10 мм, 5 В постоянного тока
Литий-ионный аккумулятор 3,7 В
Кнопка ТАКТ 6x6
USB-модуль зарядки C
USB-светодиод
немного провода (около 22-24 AWG подойдет)
небольшой резистор (не критично)
какой-нибудь клей (горячий клей/двусторонняя лента/клей B-7000)
Как это совместить?
Снимите крышку с USB-фонарика (старайтесь не сломать ее).
Отпаять разъем USB A от платы светодиодов
Вставьте адаптер
Проверьте, подходят ли все детали (вы можете прикрепить их сейчас)
Выполните соединения между остальными компонентами (плата светодиодов к выходу 5 В, переключатель TACT к аккумулятору "-" и выводу «K» на плате, аккумулятор к плате)
Наденьте колпачок, получен��ый на шаге 1, отверстия в адаптере предназначены для прокладки проводов, вы можете немного подрезать «ножки», если используете провод с более толстой изоляцией.
Закройте все вместе (при необходимости используйте немного клея).
Что может измениться в будущем?
Оооо… Прежде всего, мне нужно изменить корпус, чтобы разместить различные переключатели и зарядные модули (зарядный модуль, предоставленный Gokux, может «протекать напряжение» на выходе, даже если его выключить и включить питание во время зарядки).
Было бы неплохо правильно масштабировать это, поскольку мне нравится модель, но есть несколько вещей, которые я хотел бы изменить.

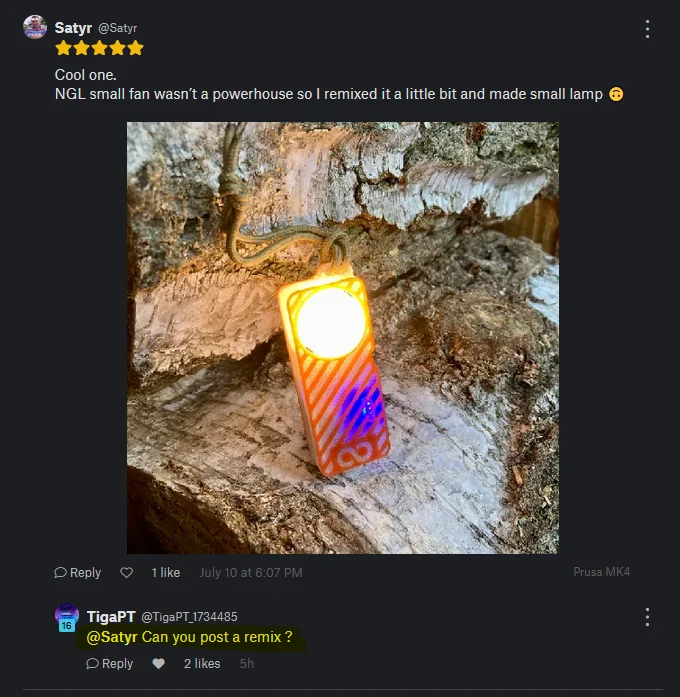

Почему вы это публикуете?
Кто-то спросил меня.
