Летающая модель ракеты Red Max Mini Mini

ОБНОВЛЕНО: работа над этим все еще продолжается. Хотя я уверен, что модель удобна и безопасна, я буду вносить изменения по мере улучшения конструкции.

31 марта 2024 г.: Проведен испытательный полет со всеми напечатанными деталями. Это пошло не очень хорошо. От заряда развертывания немного расплавилась муфта финкана (PLA+), оплавилась труба корпуса, а носовой обтекатель взорвался при ударе об асфальт. Я протестирую еще раз с картонной трубкой BT50. Кроме того, я думаю, что небольшая картонная прокладка внутри муфты fincan и трубки корпуса оправдана. Он по-прежнему выглядит очень хорошо и летает нормально, просто нужны некоторые дополнения. Я также протестирую с PETG.

15.03.2024: Посоветовавшись с коллегами на The Rocketry Forum, я решил, что трубка корпуса слишком тонкая. Он скорее всего (читай: наверняка) расплавится от газов выброса. Я включил обновленный файл Body Tube v2.stl, который утолщает центральную часть трубки корпуса, чтобы сделать ее более устойчивой к нагреву двигателя. Труба корпуса теперь имеет геометрическую форму, поэтому пусковая проушина расположена ближе всего к кормовой части.

Кроме того, у меня есть несколько рекомендаций:

Если вас не устраивает трубка для тела с печатным рисунком, вы можете использовать трубку для тела BT-50 диаметром 75 мм, которую можно приобрести в Estes или во многих магазинах для хобби. Я протестировал носовой обтекатель/финкан с трубкой Estes, и он подходит нормально. ЮММВ.

Я также включил пусковую проушину для трубки корпуса. Это некрасиво с фасками и тому подобным, но только вы будете знать.

Альтернативная рекомендация заключалась в том, чтобы вырезать кусок картона из коробки из-под хлопьев и выстелить внутреннюю часть трубки корпуса, чтобы защитить ее от таяния. Я оставил оригинальную трубку корпуса в списке файлов на случай, если кто-то захочет ее попробовать.

--------------------------------------------------------------------------------------------------

Введение:

Это ракетный компле��т Red Max Mini, который я разработал с помощью Fusion360. Он основан на популярном ракетном наборе Der Red Max. Я построил его, потому что хорошо разбираюсь в ракетах, а мой комплект Estes не прошел «тест на долговечность Frogglicker».

Это модель флаера, которую легко распечатать и собрать, и которая может достигать высоты 500 футов на двигателе Estes B4. Инструкция по сборке проста.

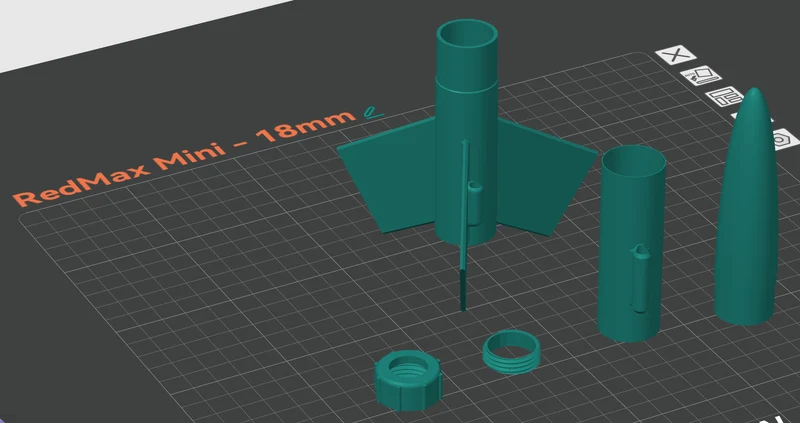

Нарежьте части или нарежьте их все сразу.
Печатайте с использованием любимой нити (рекомендуется PETG или PLA+).

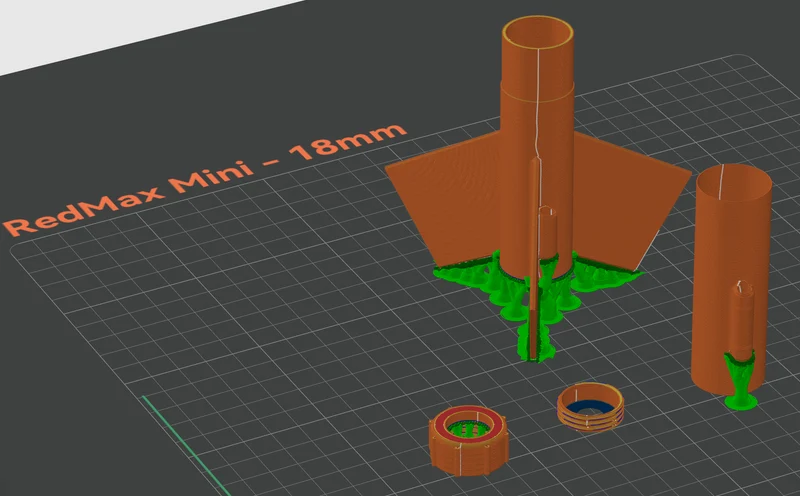

Используйте опоры для задней части плавников, пусковых проушин и стопорной крышки (если вы распечатываете ее лицевой стороной вверх).
Если вы планируете рисовать, используйте разрешение 0,16 мм или выше (меньше) для высоты слоя, в противном случае подойдет 0,2 мм.

Для сборки необходимо:

CA Клей
Дополнительно: 3D-лупа
Тонкий кевларовый шнур для амортизатора (толщина ~1 мм).
~10 г пластилина для утяжеления носа.
Стримерный материал — Рекомм. Ширина 50 мм и ширина 762 мм (2 x 30 дюймов)
Корпусная трубка BT20 от Estes или других производителей (гильза для крепления двигателя)
Ракетные д��игатели Estes 18 мм: рекомендуются двигатели класса A или B. По оценкам, двигатели уровня C могут преодолевать расстояние более 1000 футов.
Разное. стартовое снаряжение
Обычные инструменты для хобби (нож X-acto, наждачная бумага, палочки для мороженого и т. д.)

Сборка (сначала прочтите и поймите все этапы, прежде чем приступить к сборке):

Удалите лишнюю прошивку с модели. Отшлифуйте и заполните, если планируете красить.
Отмерьте примерно 3-4 длины кевларового шнура.
Пропустите шнур через верхнюю часть финкана через кормовой конец.
Найдите направляющую для шнура амортизатора внутри финкана и приклейте ее на место так, чтобы хвост шнура свисал сзади.
Вставьте трубку BT20 в кормовой конец и протолкните ее вперед до упора.
Вы должны закрепить трубку сверху небольшим количеством СА. Не допускайте попадания CA внутрь трубки
Наденьте стопорное кольцо на трубку крепления двигателя и закрепите его на заднем конце ракеты и трубки крепления двигателя несколькими каплями CA.
Осторожно обрежьте конец трубки крепления двигателя ножом X0acto.
Когда клей высохнет, навинтите стопорную крышку на кольцо.
Найдите и установите трубку корпуса на финкан. Ориентация не имеет значения, но передняя пусковая проушина обычно располагается ближе к килям.

ПРИМЕЧАНИЕ. Вы можете заменить распечатанную трубку картонным корпусом BT-50. Ты будешь
