Уведомление о дне мусорного ведра Esphome........

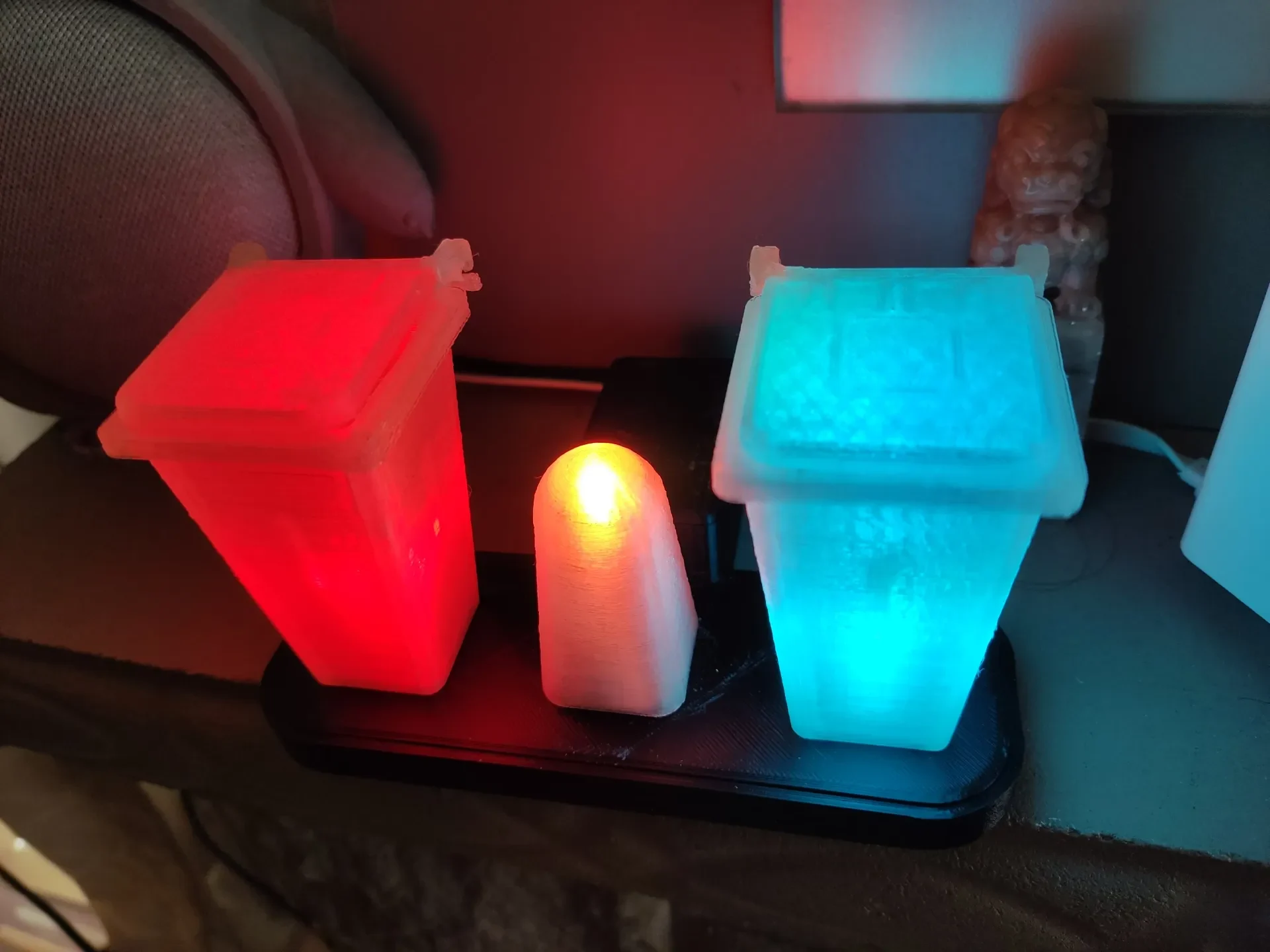

Я очень забывчивый, поэтому этот визуальный сигнал уведомляет меня о необходимости вынести мусор с помощью Esphome и Home Assistant. 2 контейнера по бокам для обычного мусорного бака и мусорного бака, средний конус — это всего лишь визуальная подсказка для других уведомлений домашнего помощника.

Распечатки:

Контейнер состоит из (bin, bin_lid и bin_lid_hinge).
bin_lid и bin_lid_hinge используют 3 маленьких кусочка нити толщиной 1,75 дюйма и, возможно, немного клея, ��тобы скрепить их вместе, они не должны быть прочными. В основном только для отображения. Рекомендуется использовать прозрачные нити.
Корпус состоит из (board_case, board_case_lid и крышки), board_case может быть напечатан с перемычками или опорами. Все дело в фрикционной посадке.

Добавлены файлы шагов, чтобы вы могли перекомбинировать их и хранить разное количество светодиодов или плат.

Сборка:

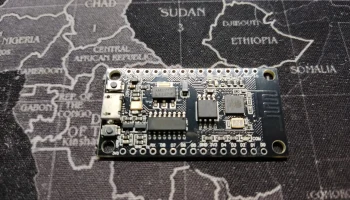

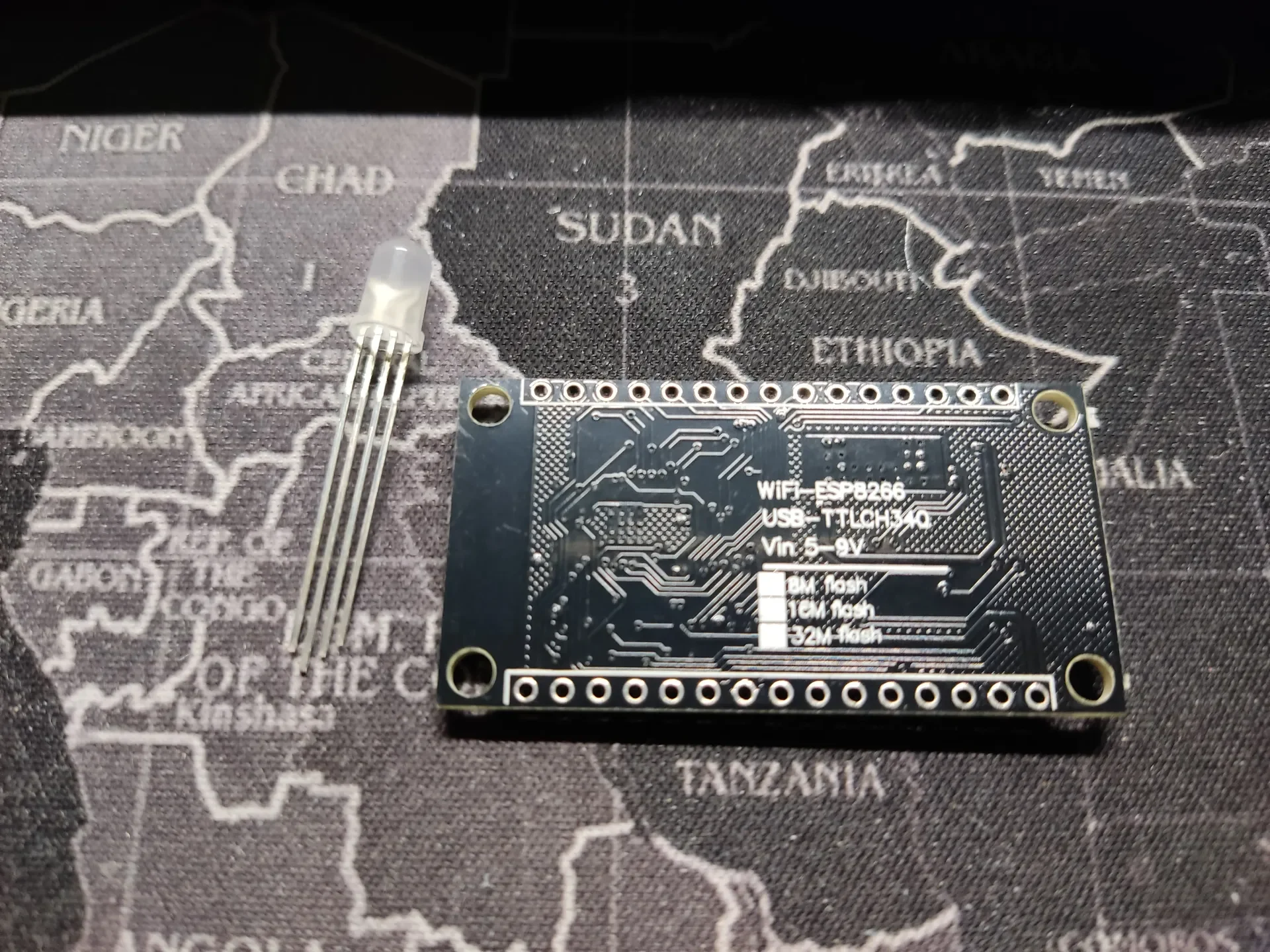

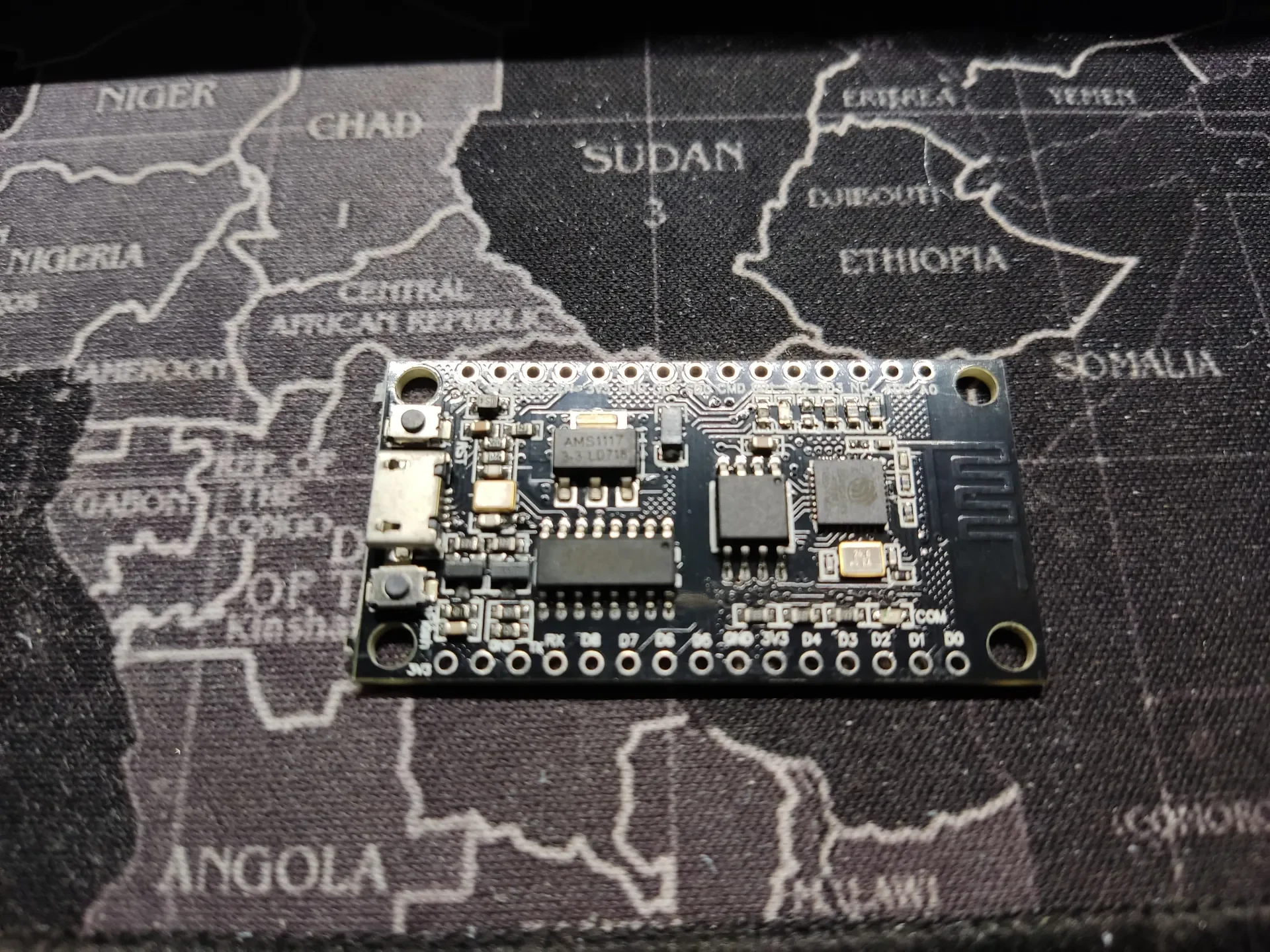

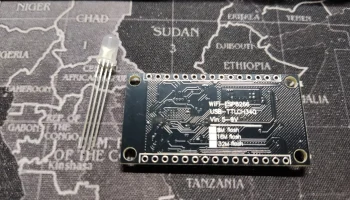

Я использую плату esp8266 и 3 обычных светодиода с 4-ногими катодами (с кодом: SKU077016).
Все три красных контакта светодиода подключены к D0, D1, D2. Зеленые контакты к D3, D4, D5. Зеленые контакты к D6, D7, D8. Все 3 контакта заземления к контактам GND

Код:

свет:
— платформа: RGB
имя: «rgb-light-1»
красный: редгпио
зеленый: грингпио
синий: блюгпио
— платформа: RGB
имя: «rgb-light-2»
красный: redgpio2
зеленый: greengpio2
синий: bluegpio2
— платформа: RGB
имя: «rgb-light-3»
красный: redgpio3
зеленый: greengpio3
синий: bluegpio3

вывод:
— платформа: esp8266_pwm
идентификатор: redgpio
контакт: D0
— платформа: esp8266_pwm
идентификатор: redgpio2
контакт: D1
— платформа: esp8266_pwm
идентификатор: redgpio3
контакт: D2
— платформа: esp8266_pwm
идентификатор: greengpio
контакт: D3
— платформа: esp8266_pwm
идентификатор: greengpio2
контакт: D4
— платформа: esp8266_pwm
идентификатор: greengpio3
контакт: D5
— платформа: esp8266_pwm
идентификатор: bluegpio
контакт: D6
— платформа: esp8266_pwm
идентификатор: bluegpio2
контакт: D7
— платформа: esp8266_pwm
идентификатор: bluegpio3
контакт: D8
