Ручной дисковый нож, ограничитель глубины реза.........

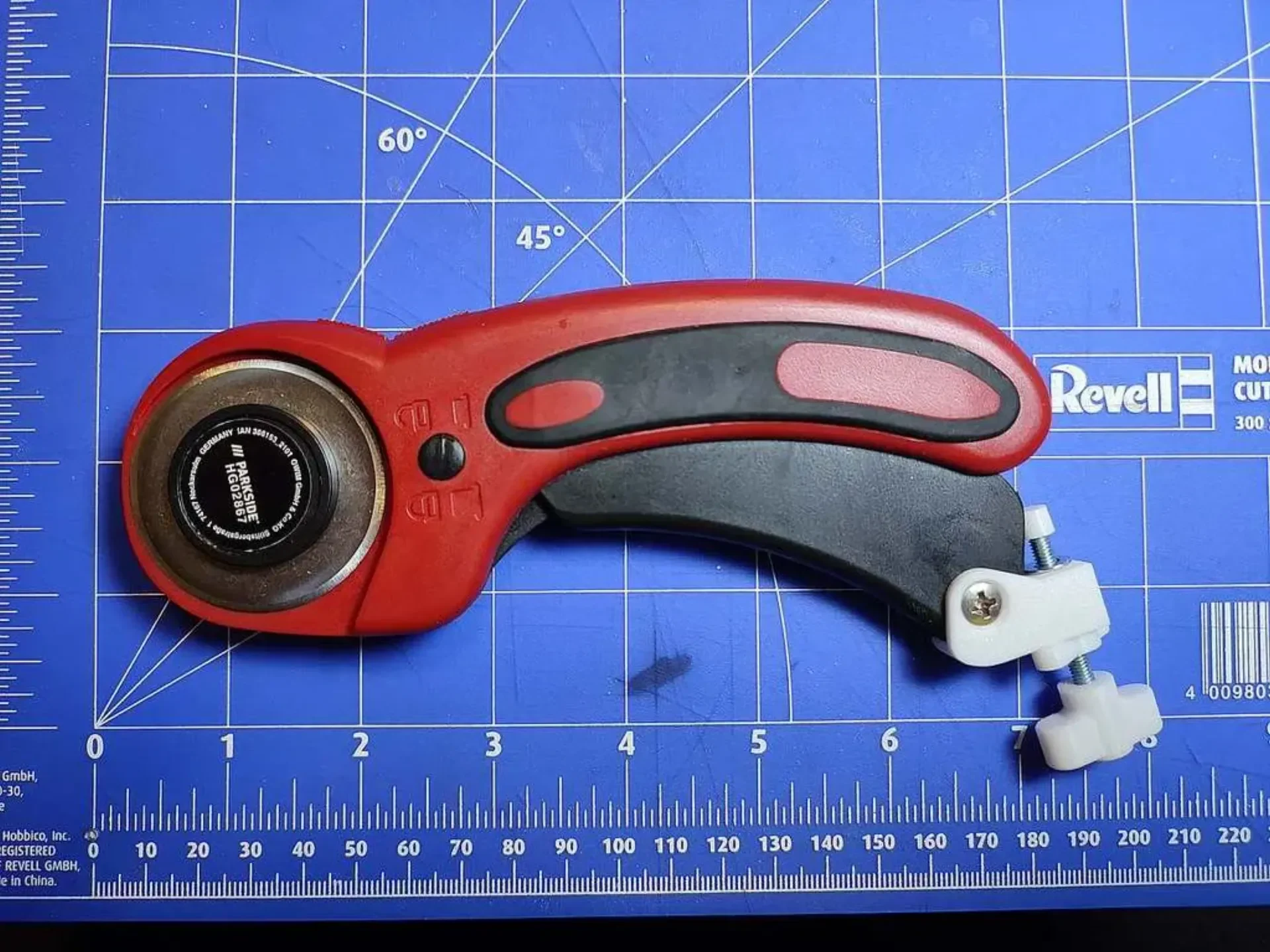

У меня есть ручной дисковый нож производства Parkside (модель HG02867). Он полезен для резки листов резины, пластика или бумаги, волокон и подобных материалов.

Я хотел использовать его для резки наклеек, напечатанных на самоклеющейся бумаге. Проблема была в том, что он полностью обрезал наклейки. Я хочу отрезать только липкую часть. Поэтому я сделал это дополнение к инструменту, которое позволяет мне устанавливать глубину резания. Он работает нормально. Вы можете положить два листа бумаги друг на друга и установить глубину резки, чтобы обрезать только верхний.

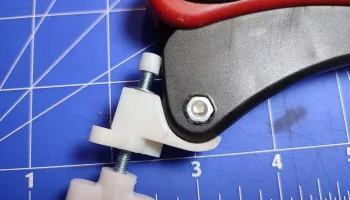

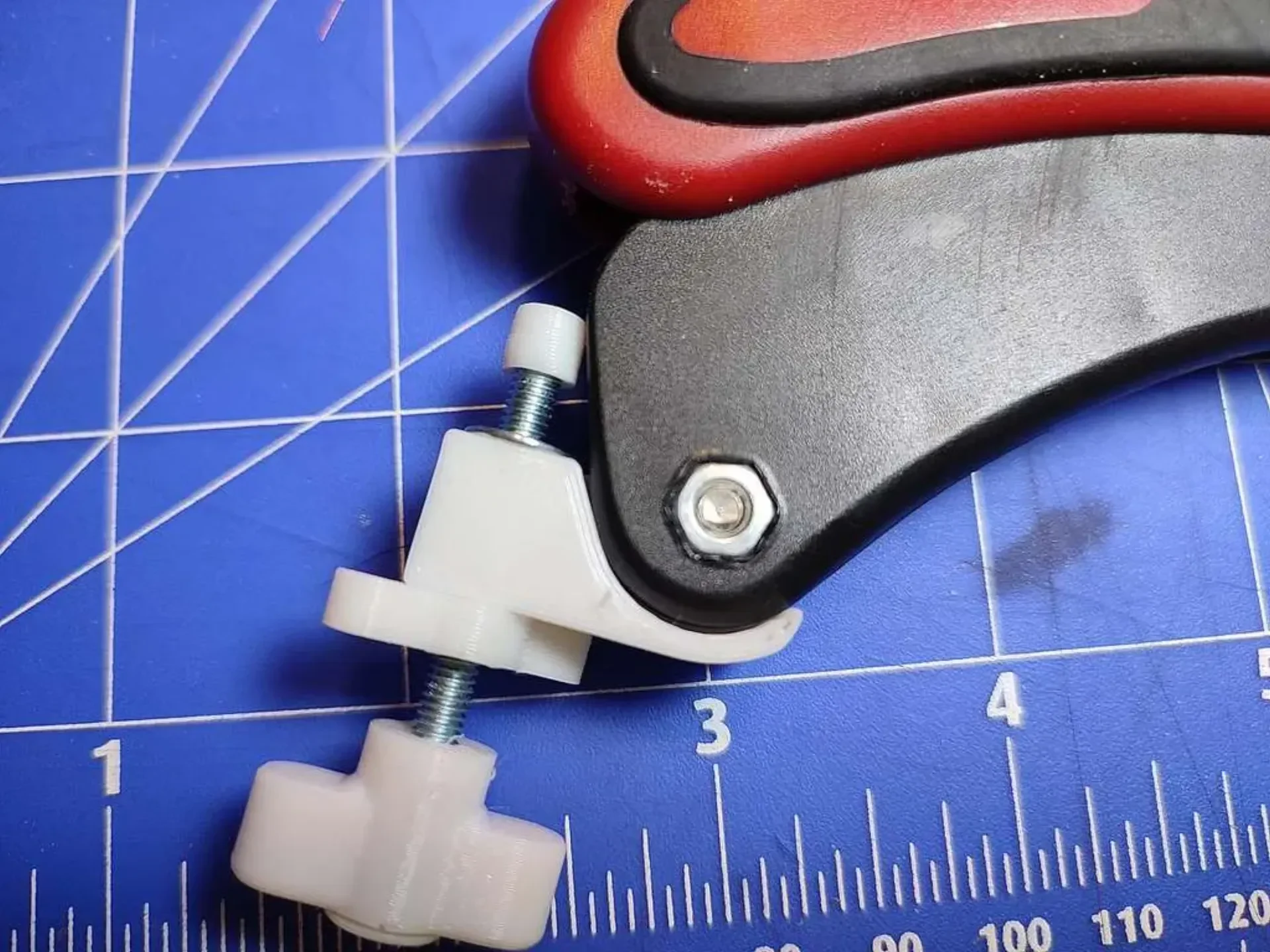

Спроектировать это было легко. В инструменте уже было подходящее отверстие, куда я вставил обычную шестигранную гайку М4 с помощью паяльника (изогнутая латунная вставка тоже подойдет). Это стало точкой опоры.

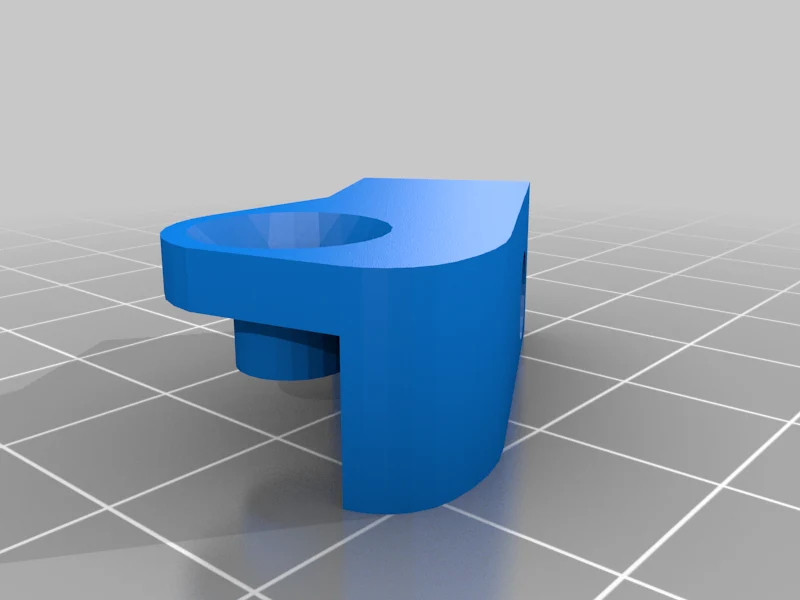

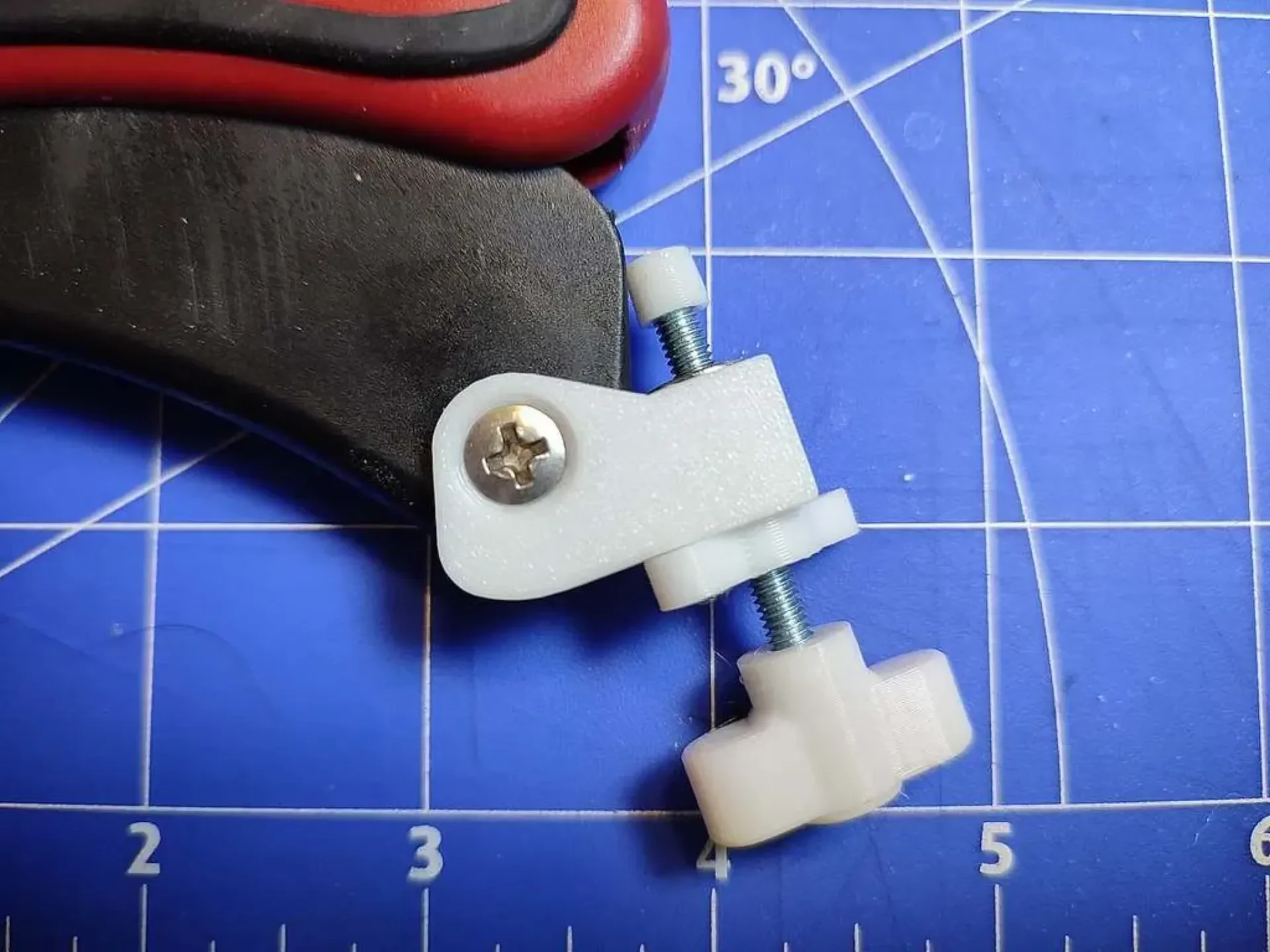

Основная часть насадки крепится к инструменту с помощью этого отверстия и дополнительной гайки. Заклепочная гайка М4 запрессована в корпус и удерживает регулировочный винт. Для этого не требуется нагревание, но вместо этого можно использовать изогнутые латунные вставки.

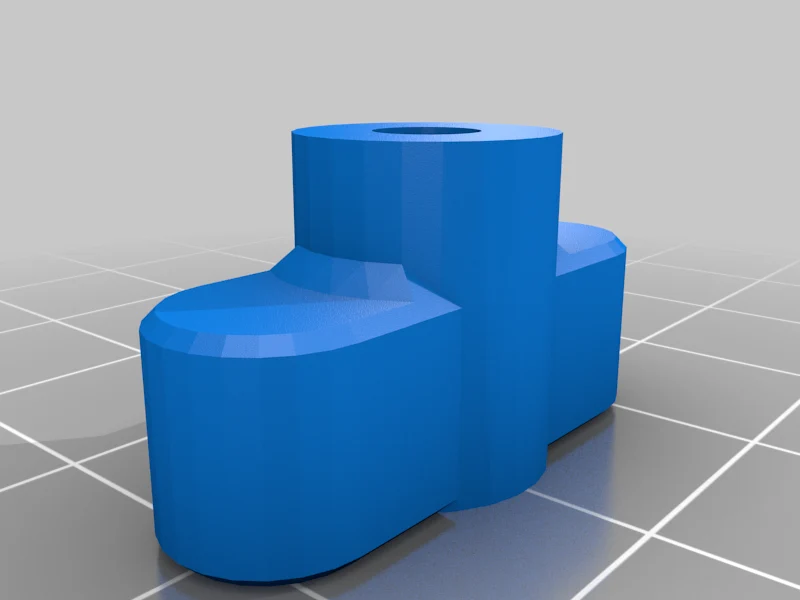

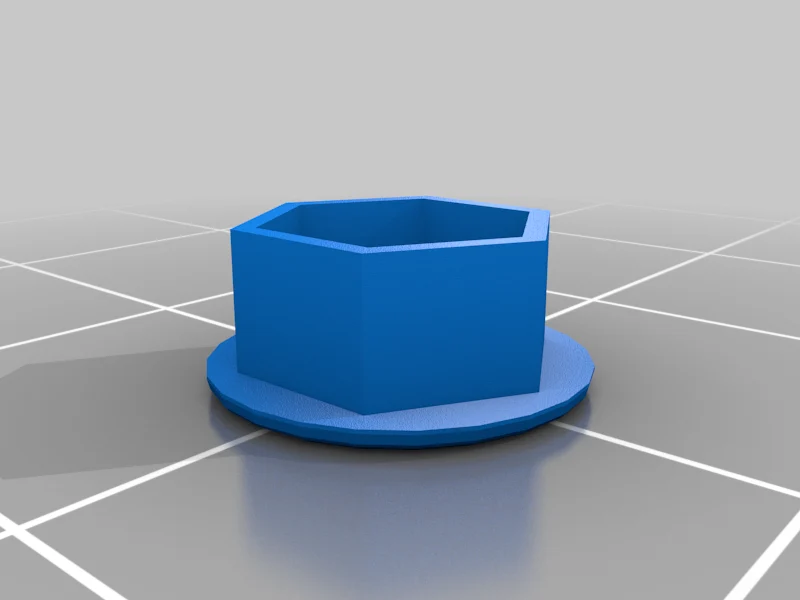

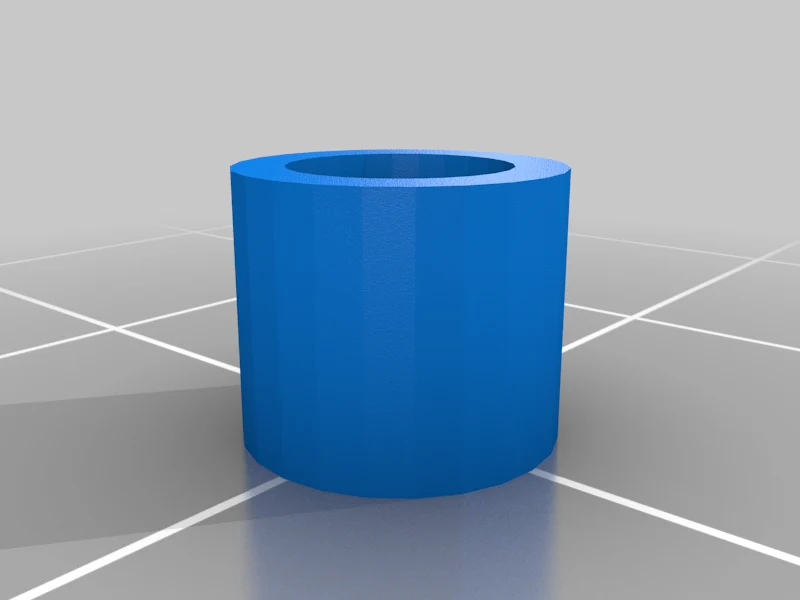

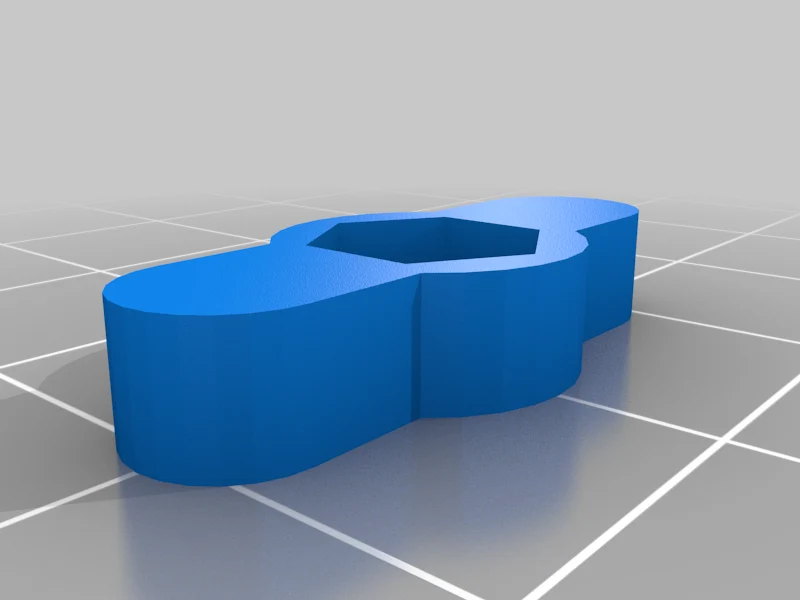

Остальное — это болт M4x35 мм с шестигранной головкой и ручка (я использовал ручку и колпачок с https://www.thingiverse.com/thing:5449007, которые я разработал ранее). Кроме того, для откручивания гайки используется одна простая шестигранная гайка М4 и ручка для нее. В завершение я создал небольшой колпачок, который крепится к другой стороне винта, чтобы винт не повредил пластик при нажатии.

Что вам понадобится, кроме деталей, напечатанных на 3D-принтере:

Винт М4х35

Шестигранная гайка М4, 2 шт.

Речная гайка М4

Винт М4х10 с потайной головкой.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешение:

0,3

Заполнение:

15%

Нить: драгоценный камень PETG белого цвета.

Примечания:

Особых требований к печати нет. Опоры не нужны.

Категория: Ручные инструменты
