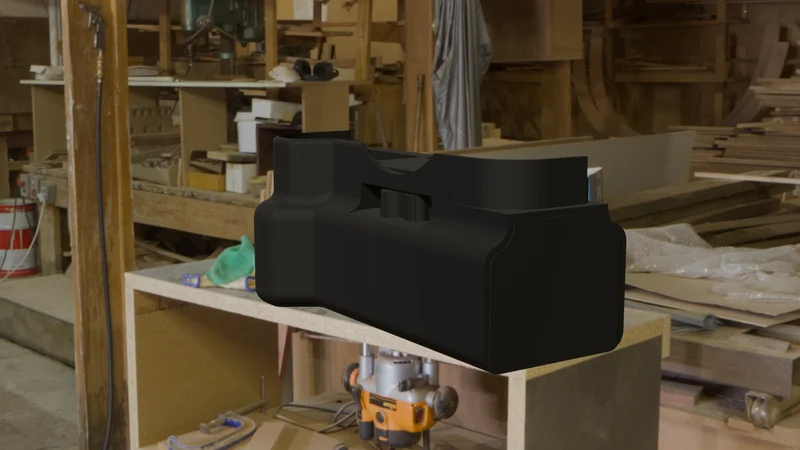

Батарейная ручка Canon M50

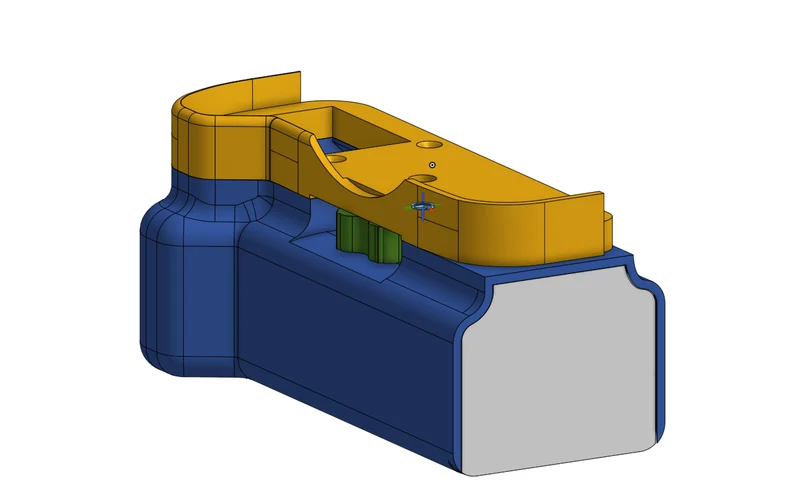

Проект разработан на основе файлов САПР Canon M50, созданных Люком Памулой.
Список запчастей
Переходник постоянного тока DR-E12 для Canon
Винты М3х10 — 5 шт.
Вставные гайки M3x5x4 — 5 шт.
Пластина UNC 1/4-20x8x8
Винт 1/4 дюйма UNC (20) x 3/4 дюйма (19 мм) ANSI 18.2.1 (DIN 933)
2S 7,4 В 8A Литий-ионный аккумулятор 18650 Защитная плата зарядного устройства д��я литиевой батареи 8,4 В
Пружинный контакт аккумуляторной батареи 18650 — 2 пары
SAMSUNG INR18650-35E 3,6 В 3500 мАч — 2 шт.
Разъем постоянного тока 3,0x1,1, 3,0 x 1,1 мм, разъем питания со шнуром
Полная инструкция: https://kacperzawadzki.pl/en/blog/canongrip/
Отказ от ответственности: данное руководство предназначено только для образовательных целей. я не
нести любую ответственность за любой ущерб вашей камере, оборудованию,
или травма, которая может возникнуть во время сборки или использования
эта специальная аккумуляторная ручка. Действуйте на свой страх и риск. Убедитесь, что вы
соблюдайте все правила техники безопасности, особенно при работе с электрическими
компоненты и пайка. Если вы не уверены в каких-либо действиях, не делайте этого.
продолжить установку
