GM328 Наклоняемый корпус
Этот футляр представляет собой более или менее набор запасных частей для наиболее распространенного акрилового футляра, продаваемого для размещения тестера компонентов DIY GM328. Хотя в комплект входят запасные части для всех акриловых деталей оригинального корпуса, за исключением небольшой перегородки для аккумулятора, для полной комплектации требуются 8 винтов M3, гайки и 4 нейлоновые стойки, которые входят в комплект поставки.

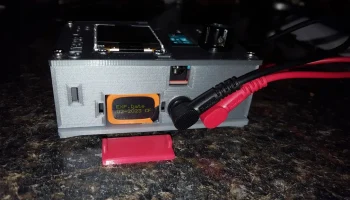

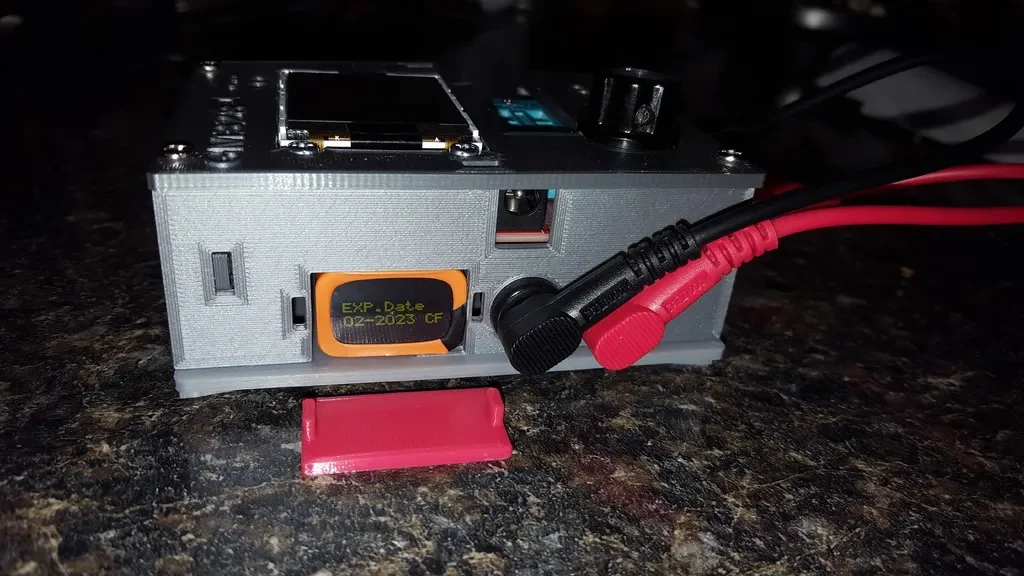

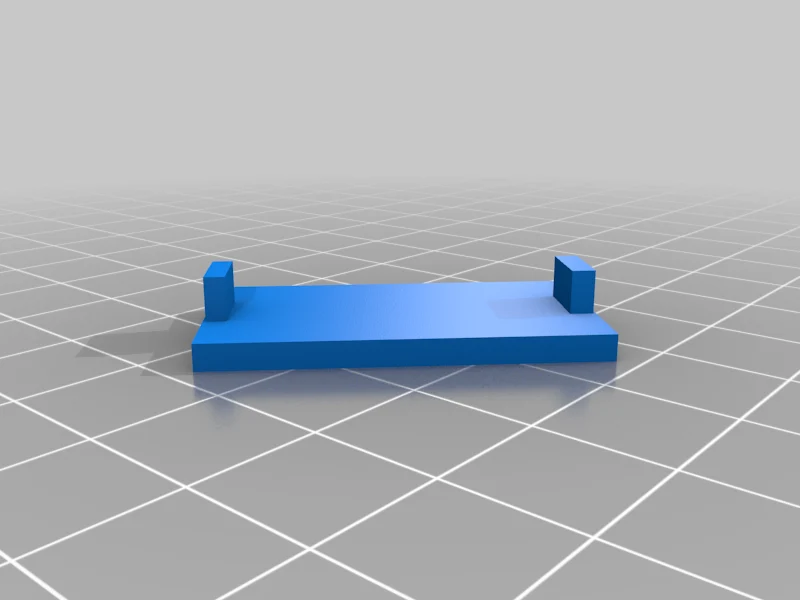

В этом наборе отсутствует небольшая перегородка, потому что я смоделировал для него более удобный батарейный отсек.

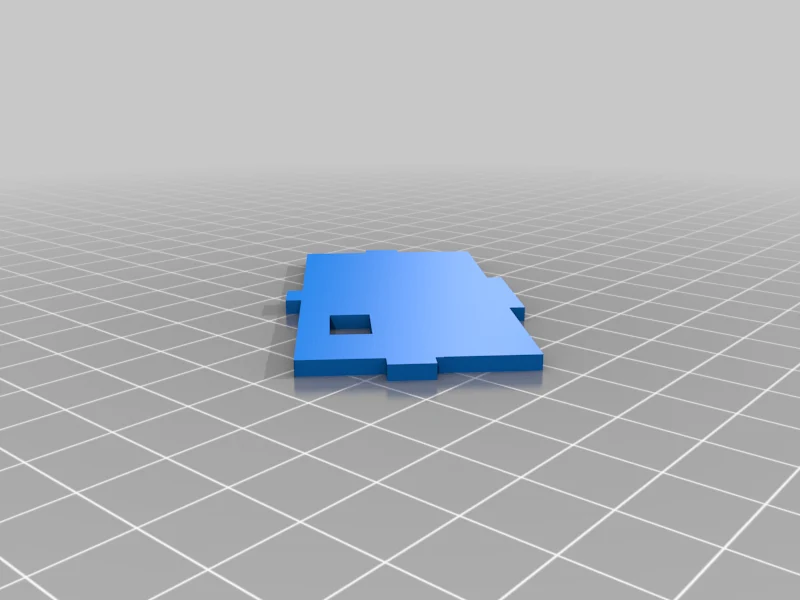

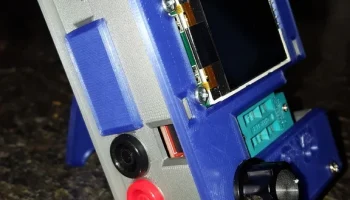

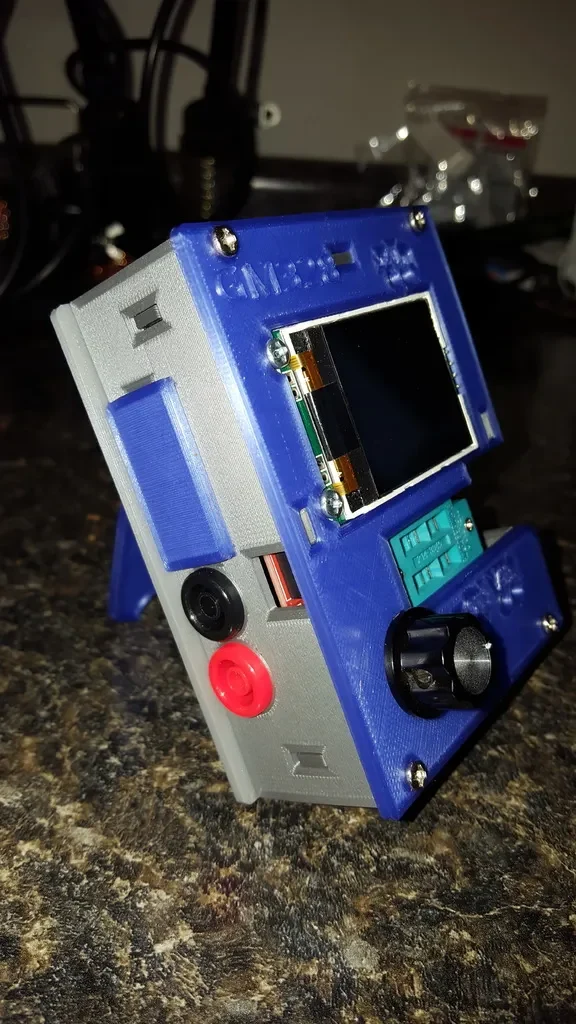

Среди деталей этого набора есть три разные левые внешние панели и две разные правые внешние панели. Вам понадобится только 1 левая и 1 правая боковые детали. Если вы используете мой батарейный отсек, выберите левую и правую части с надписью «w_battery» в имени файла. Левых сторон «w_battery» две, одна с отверстиями для защищённых разъемов типа «банан» для подключения выводов щупа, а другая без. 90% того, для чего я использую этот инструмент, легче выполнить с помощью зажимов типа «крокодил», а не встроенного разъема ZIF. Я подключаю свои банановые разъемы к клеммам, обозначенным 1 и 3, на задней стороне платы. Запуск устройства с компонентом, подключенным к клеммам 1 и 3, переведет его в пакетный режим, позволяя ему оставаться включенным и заблокированным для первоначального теста. Если у вас есть 50 конденсаторов, резисторов, диодов и т. д. для проверки, эта функция отлично подойдет. Использование клемм 1 и 2 или 2 и 3 приведет к тому, что устройство выполнит один тест и выключится.

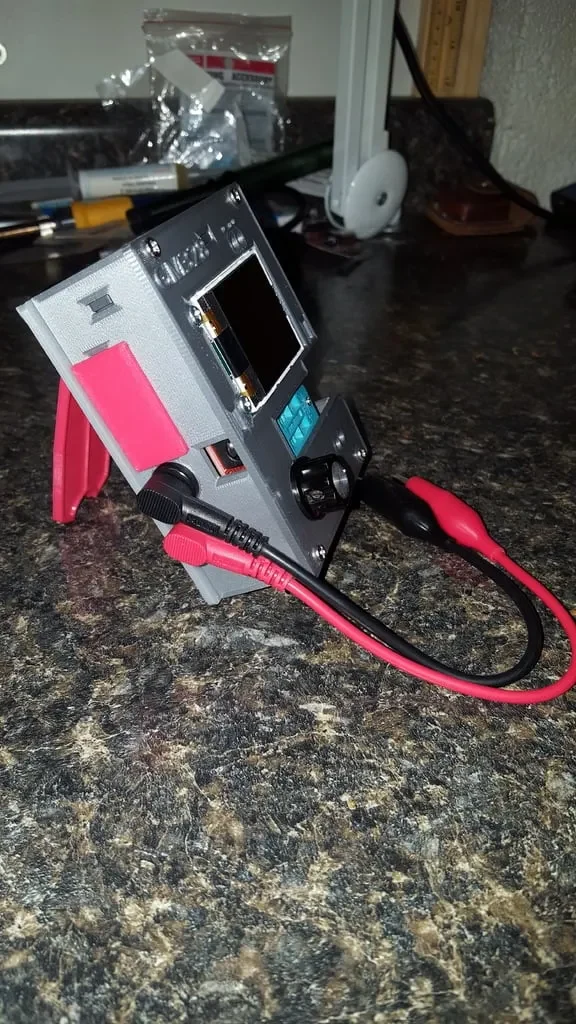

Почему я сделал этот футляр, который так близок к оригинальному акриловому футляру? Я делал этот комплект GM328 дважды. Я построил свой 2 года назад, а другой — для друга примерно месяц назад. Когда я построил свой, я просверлил отверстия для разъемов типа «банан» в передней центральной панели. Чтобы получить доступ к этим соединениям, устройство должно лежать ровно на столе, что не является хорошим углом обзора. Когда я построил такой для друга, у меня был 3D-принтер, и я спроектировал для него наклонную подставку. К сожалению, я не смог использовать свою подставку, потому что выводы зонда оказывались на столе до упора.

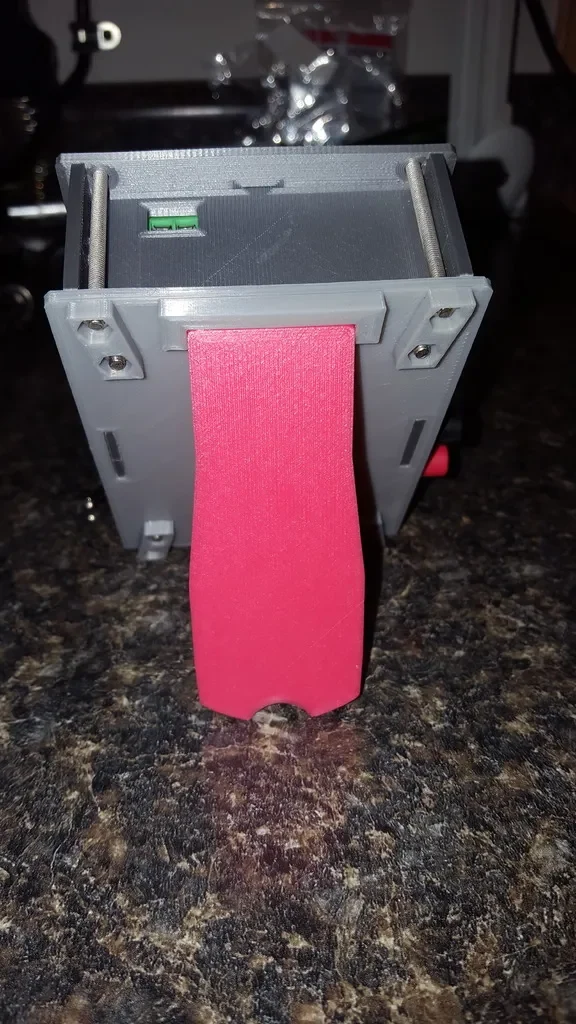

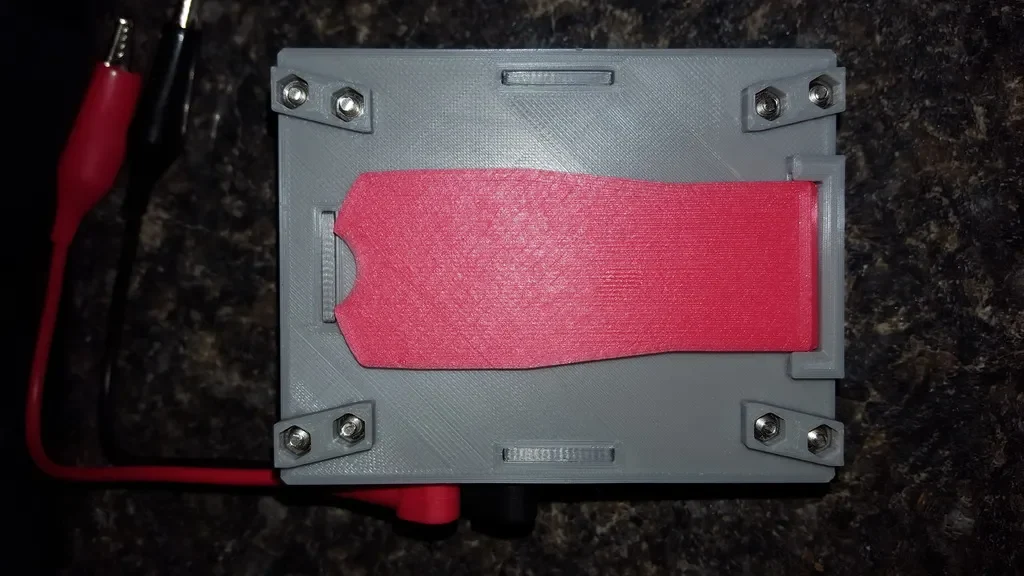

Я хотел сделать деталь на замену той, которую я просверлил, и деталь на замену для левой стороны с уже имеющимися в ней отверстиями. Я также хотел более простой способ заменить батарею, чем каждый раз разбирать весь корпус. Поскольку я уже смоделировал заднюю часть наклонной подставки, которую разместил здесь несколько недель назад, а затем левую, правую и переднюю центральную части акрилового корпуса, я решил полностью исключить акриловые детали и смоделировал весь корпус.
Размеры вполне соответствуют оригинальному дизайну корпуса, а детали индивидуально взаимозаменяемы с деталями оригинального корпуса. Используйте этот комплект целиком или используйте из него только то, что вам нужно.
Если вы уже используете мою наклонную подставку со сменной задней крышкой, эта деталь идентична той, что входит в этот комплект, поэтому нет необходимости перепечатывать ее, чтобы использовать другие детали из этого набора.

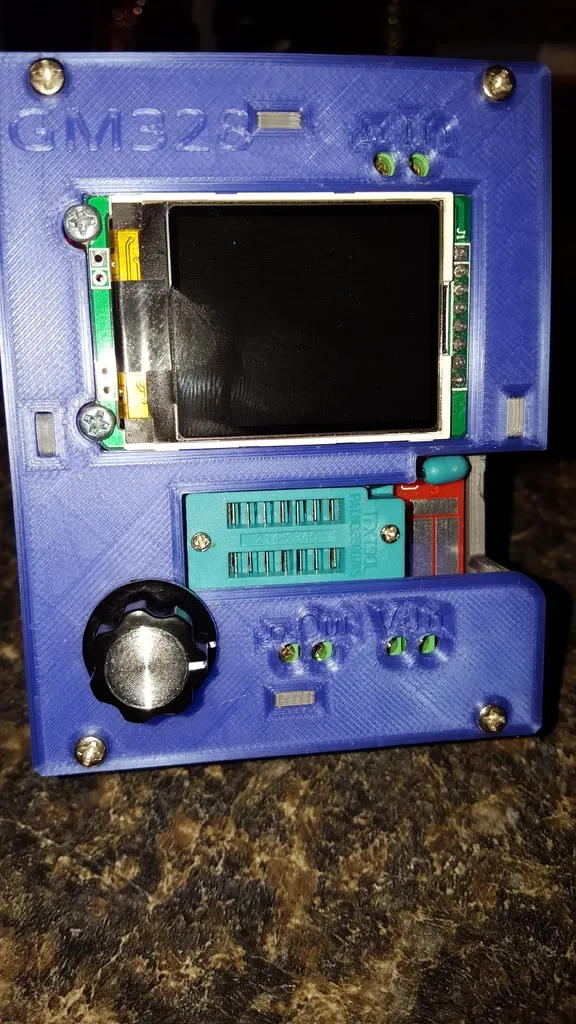

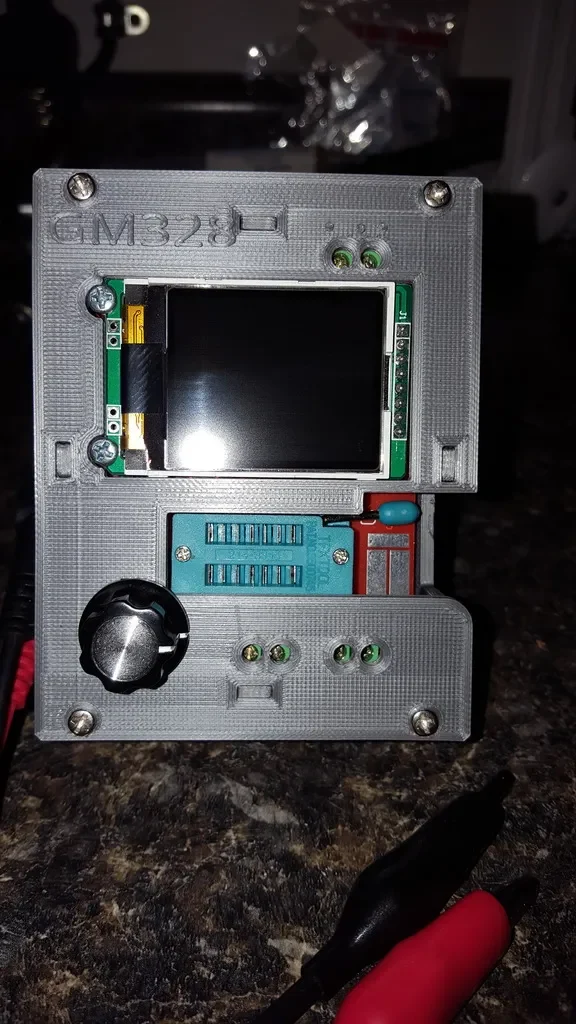

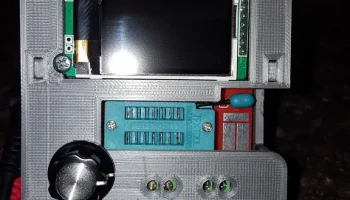

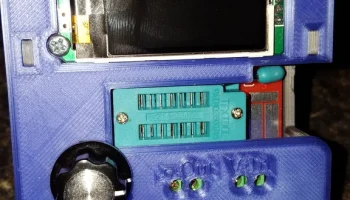

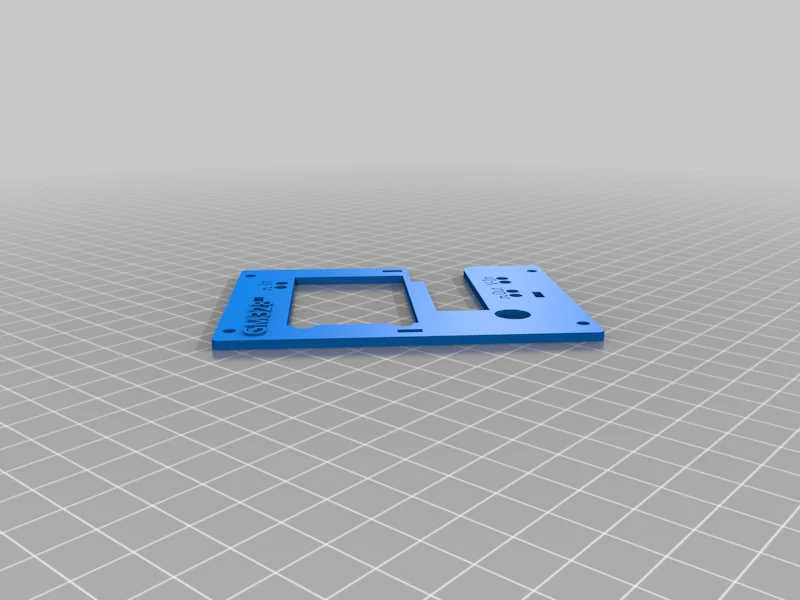

ОБНОВЛЕНИЕ 03052020: На лицевой стороне добавлены метки для отверстий под винтовые клеммы. Этикетки, нанесенные шелкографией, больше не видны без акриловой поверхности, и я никогда не могу вспомнить, какие разъемы являются входами, а какие выходами. Если вы используете это устройство в качестве генератора основных функций или для измерения широтно-импульсной модуляции, вам действительно понадобится эта информация. Я категорически против использования входа напряжения на этом устройстве, но я пометил клеммы для тех, кто решит использовать эту функцию.
