Еще один танк Т34 - масштаб 1/20.
Это танк Т34 в масштабе 1/20, подвижная модель. Постарался сделать его похожим на поздние версии модели Т34-85. Я не пытался создать исторически верную модель, а просто модель, которую было бы достаточно интересно собирать, которая выглядела бы прилично и не отправляла бы вас в строительный магазин за дополнительными деталями.
Все необходимое для сборки напечатано, за исключением быстросхватывающейся эпоксидной смолы. Гусеница и подвеска скреплены нитями. Пара зажимов удобна для выравнивания нескольких вещей, поскольку я обнаружил, что пластиковые детали могут деформироваться. Обычные инструменты для очистки отпечатков и круглый напильник диаметром 1/4 дюйма хорошо очищали отверстия и обеспечивали плавность прокатки.
PLA+ подходил для всех деталей. Хотя модель довольно большая, размеры ее деталей соответствуют размеру обычного принтера.
Обновлена кольцевая шестерня, чтобы добавить UNO и сделать ее моделью RC. Добавлено крепление для двигателя 12В.
Обратил внимание, что в башне отсутствует люк командира, добавлен в башню с открывающимся люком.
Список деталей
Рамка
Фронт — 1
Назад — 1
Тарелка
Фронт — 1
Назад — 1

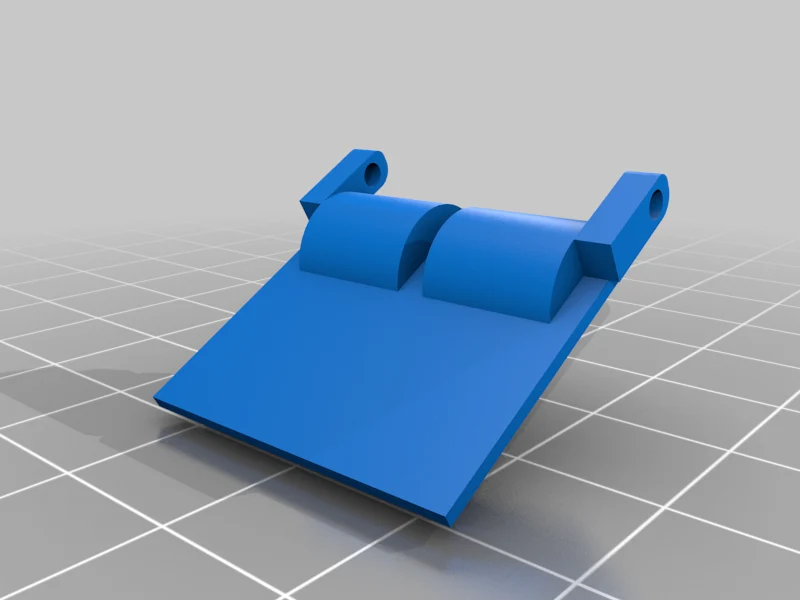

Передний люк — 1
Петля кронштейна передней двери — 2
Турель

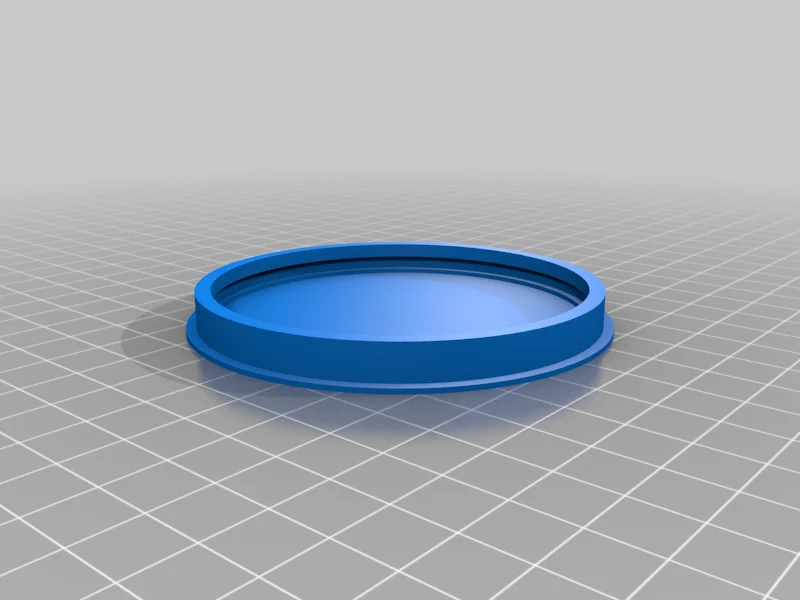

База — 1
Турель — 1

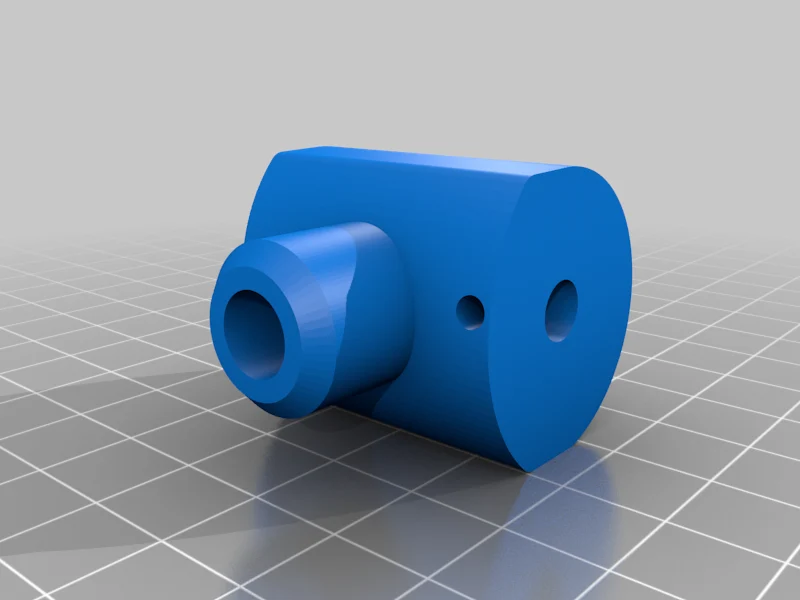

Мантия — 1
Значок мантии — 2
Пистолетный ствол — 1
Подвеска

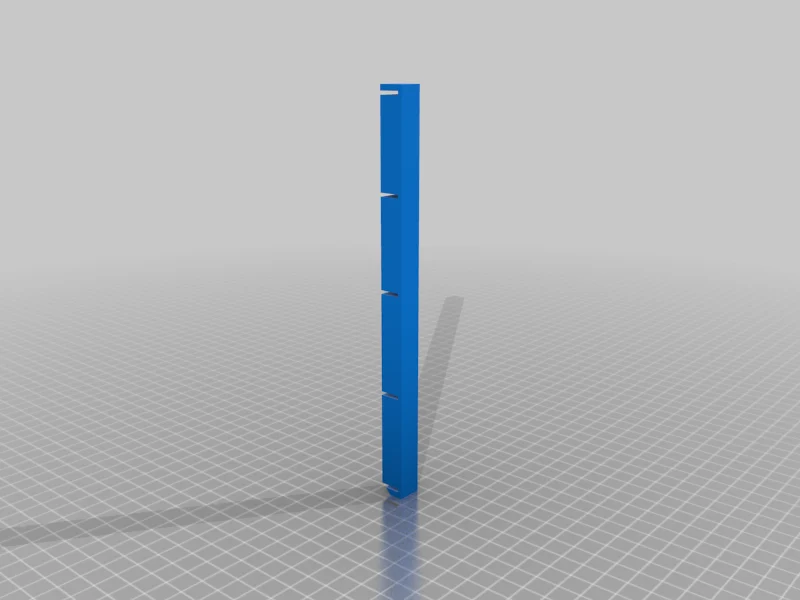

TBlock — 1 для торсионов...
Драйв
Ведущая звездочка — 2

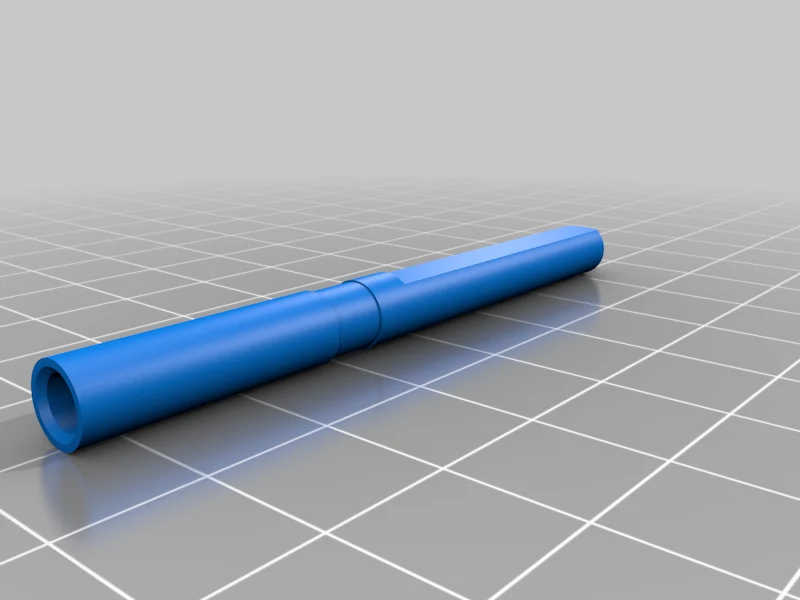

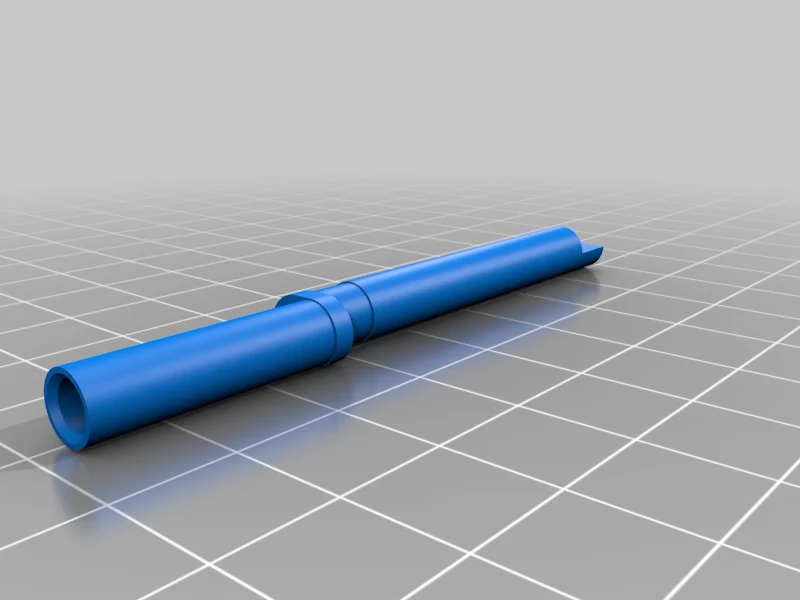

Полуось — 2

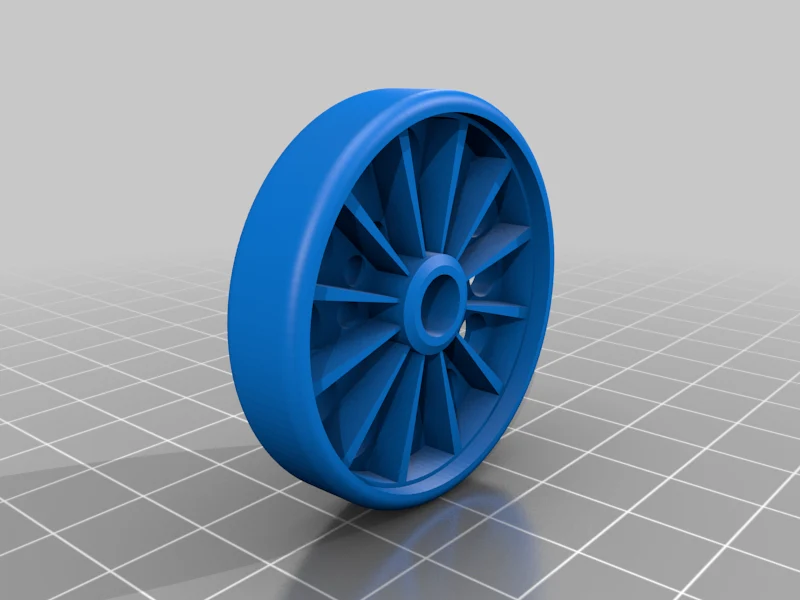

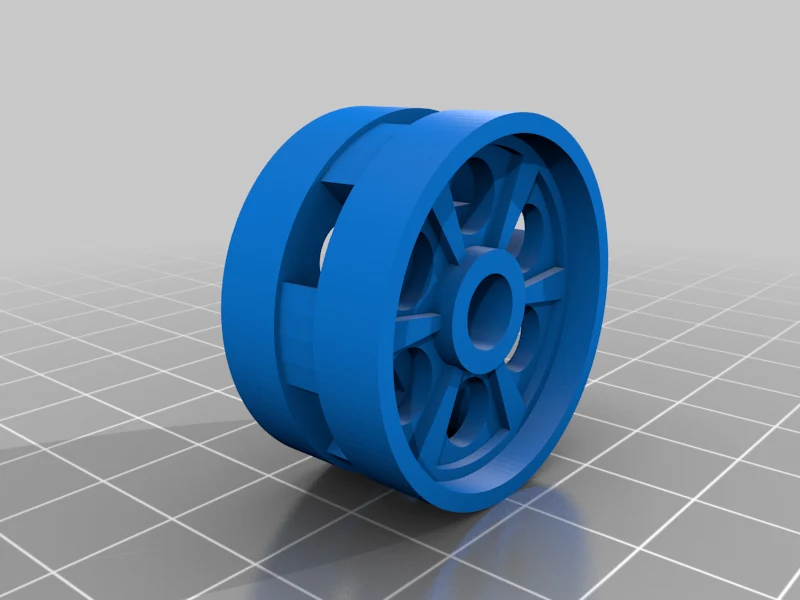

Натяжное колесо — 2
Натяжной цельный мост — 2

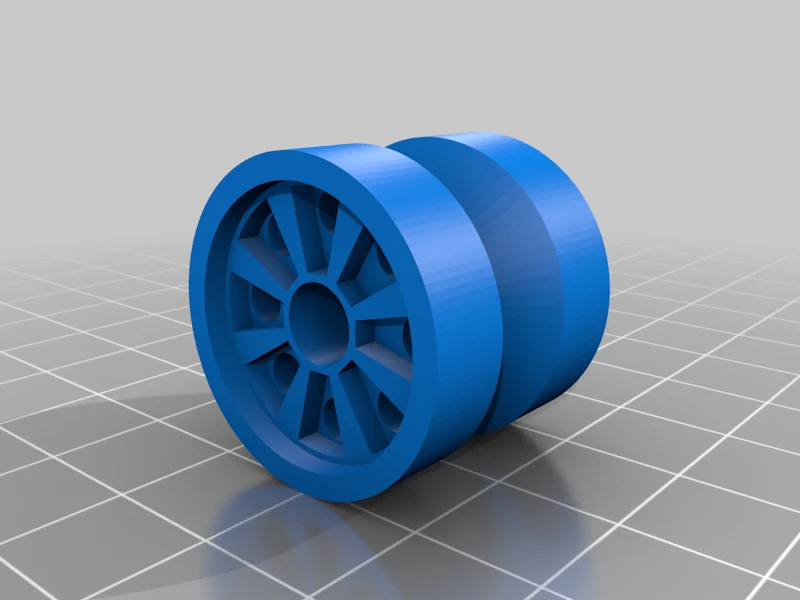

Колесная дорога — 14
Рулевое управление — 5 для опорных катков
Налоговое п��аво — 5
Блокировка колес — 40
Проставка 4 мм — много (проставки используются как стойки, а также для выравнивания и центрирования гусеницы и колес)
Проставка 1 мм — это много.

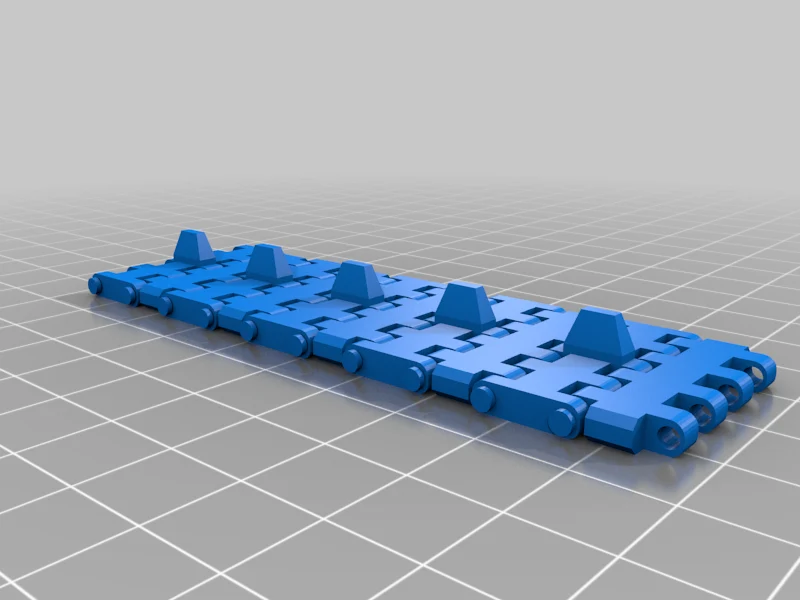

Деталей дорожки: 10 на отпечаток — 12 (я отрезал 2 сегмента от последнего отпечатка, чтобы получить нужную длину)
Различный декор танка
Решетка моторного отсека
Левое и правое крылья
Внешние топливные бочки
передний ствол пулемета
Ящик для хранения крыльев
Пост-печать
Склейте переднюю и заднюю части рамы вместе, зажимы лучше держать крепко, пока клей схватится.
Соберите 10 комплектов опорных катков. 1 ось, проставка 1 мм против рамы, проставка 1 мм против внутреннего колеса, проставка 4 мм между колесами и замок колеса для скрепления. Вставьте каждую в рамку и закрепите зажимом.
Когда все оси будут на своих местах, наденьте блок с прорезями на оси и приклейте его, зафиксируйте зажимом или скотчем, пока он не зафиксируется. Кручение осей обеспечивает подвеска.
Вставьте натяжные оси на место, они должны перекрываться, и дайте оси вращаться, чтобы обеспечить необходимое натяжение гусеницы. Не закрепляйте его, пока направляющая не будет на месте. Используйте проставки и фиксатор колес, чтобы закрепить натяжные колеса на одной линии с опорными катками.
используйте полуоси и проставки, чтобы выровнять звездочку с опорными катками, и зафиксируйте звездочку с помощью фиксатора колеса. (Если вы подумываете о создании радиоуправляемого танка, вы можете использовать распечатанные ведущую и кольцевую шестерни. Добавьте 4-миллиметровую проставку и кольцевую шестерню к оси в кармане на раме, и звездочку нужно будет приклеить к оси)
На каждом борту танка использовалось по 6 комплектов по 10 гусениц. Я удалил 2 ссылки из последнего набора. Соберите дополнительную нить. Натяжную ось можно повернуть и приклеить, чтобы в этот момент поддерживать необходимое натяжение.
Установите Мантлет в башню с помощью двух штифтов. Я сузил один конец, чтобы облегчить их расположение в отверстиях башни. Затем основание башни можно вставить в верхнюю пластину и зафиксировать башню на месте. Должно быть достаточно туго.
После очистки верхние пластины должны встать на место. Возможно, вам придется сузить концы верхнего края рамы, чтобы ��ни вошли полностью, но они должны плотно прилегать.
Ствол должен плотно входить в кожух, возможно, его придется почистить, чтобы он вошел.
Прикрепите петли к люку передней панели с помощью нити, а затем используйте люк, чтобы найти и приклеить петли к передней пластине.
Приклеиваем другие украшения, решетки, маску, пулемет, топливные баки, крылья.
Вот и все...
Я предоставлю обновленную информацию, как только у меня будут установлены двигатели и запущен танк.
