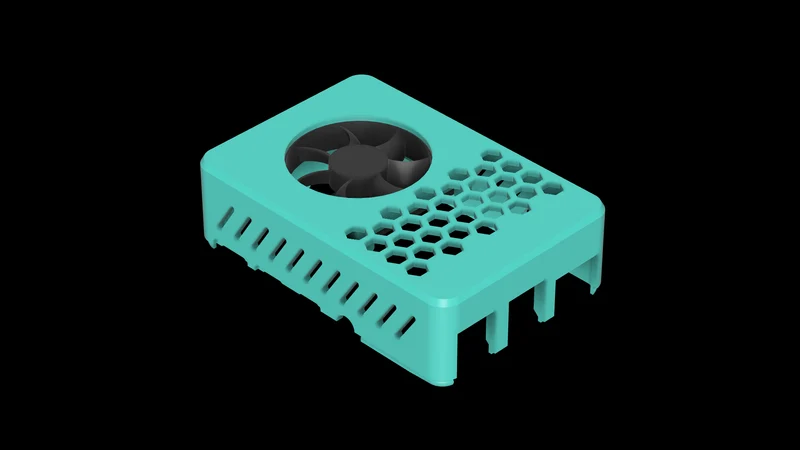

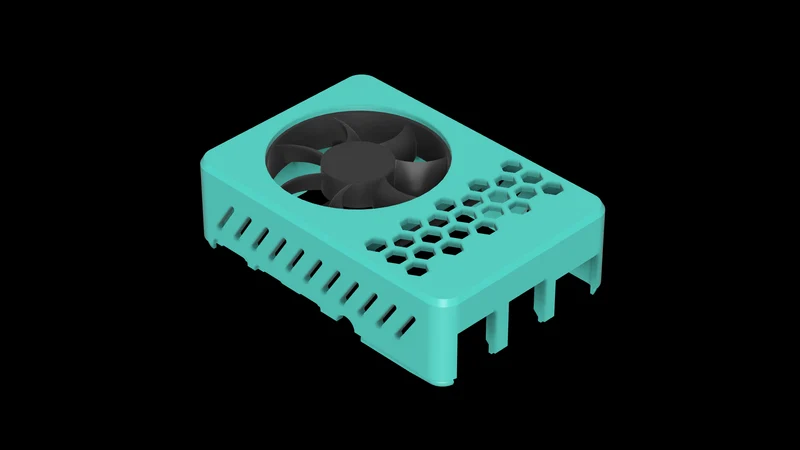

Крышка корпуса Hazi's Raspberry Pi 4 + крепление для вентиля

Это ремикс великолепного Raspberry Pi Case Top of Malolo. За последние несколько дней мы хорошо сотрудничали и работали над дизайном и новыми идеями, чтобы сделать корпус еще лучше.

Вот и возникла идея встроить вентилятор без уродливых винтов.

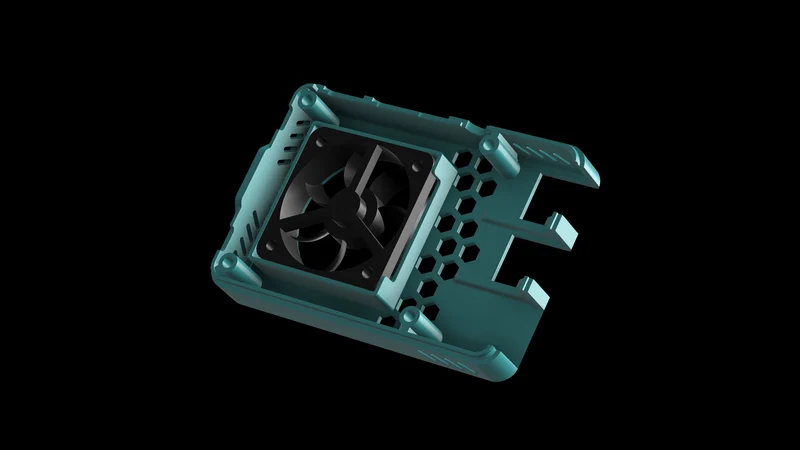

Поэтому я построил крепление, в которое вентилятор просто вставляется.

Обновления:

22.12.2019

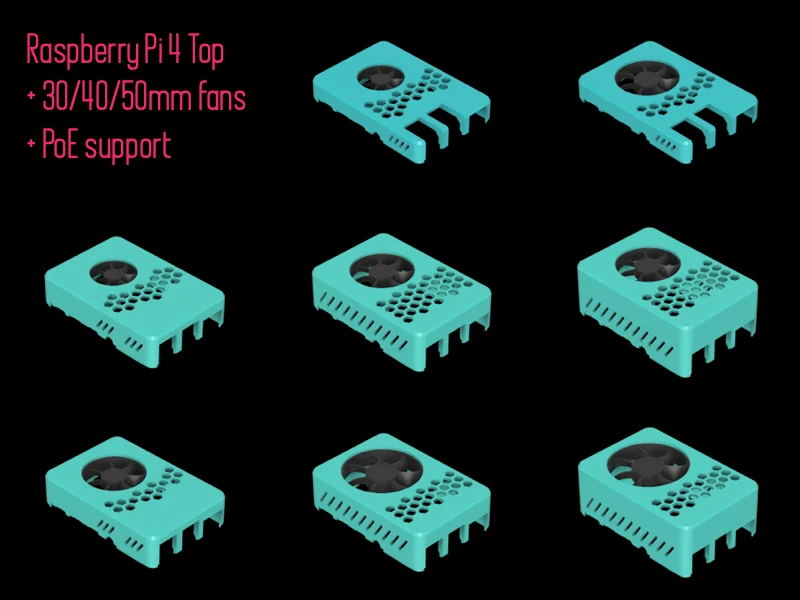

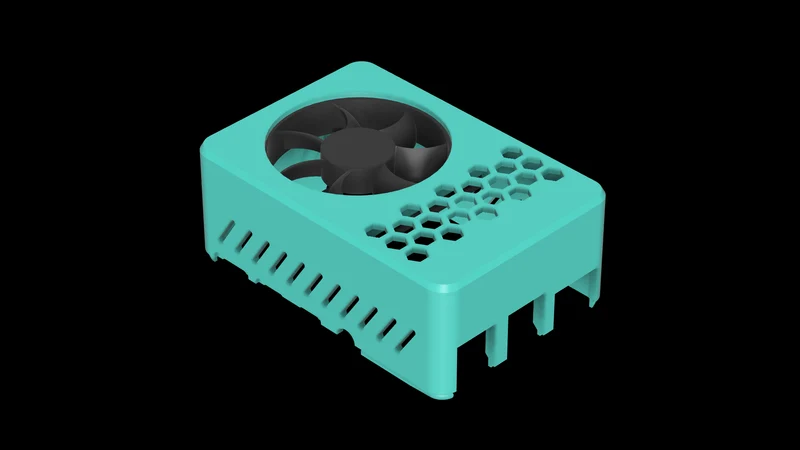

добавлена новая низкая версия для вентиляторов 30/40 мм.
добавлена новая средняя версия для вентиляторов 30/40 мм.
добавлена новая версия с низким PoE Hat для вентиляторов 40/50 мм.
добавлена новая версия High PoE Hat для вентиляторов 40/50 мм.
теперь с более центрированным вставным креплением

Обратите внимание:

Низкий корпус
К сожалению, разъем гнезда GPIO слишком высок для нижнего корпуса, и поэтому его необходимо изменить. Вытащите контакт GPIO из разъема и подключите кабели непосредственно к контактам.

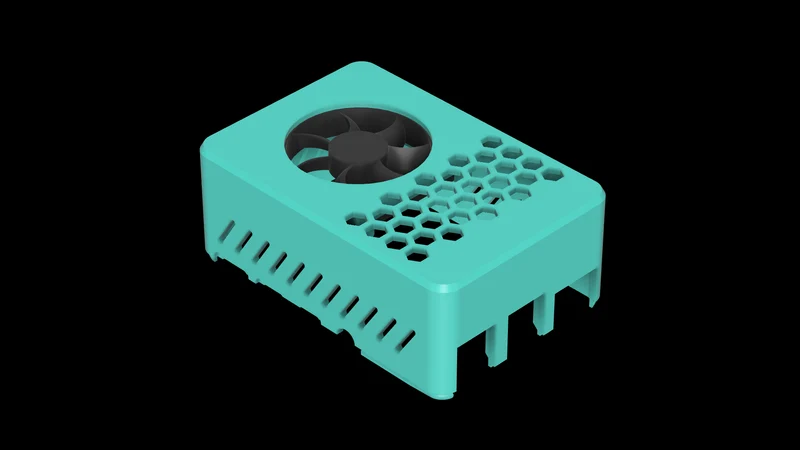

Средний корпус
У вас не должно возникнуть проблем с контактами вентилятора gpio.

PoE шляпа
Снимите установленный вентилятор Sunon с оригинальной шляпы Raspberry PoE и просто используйте вентилятор большего размера 30/40/50 мм. Например, Pi-FAN, Noctua NF-A4x10 и т. д.

Замените вентилятор PoE Hat на оригинальную розетку.
Вы можете использовать менее шумный сменный вентилятор на оригинальном разъеме Hat и управлять им через наложение. Единственное, что вам нужно, это кабель JST ZH 1,5, который вы припаиваете или обжимаете к вентилятору. Обратите внимание на полярность. Если JST-сокет закорочен, он больше не будет работать!
Если вы хотите запустить вентилятор при запуске системы, вам необходимо изменить настройки пороговых значений температуры и уровней охлаждения в файле наложения.

Редактировать наложение
компакт-диск /boot/overlays
sudo cp rpi-poe.dtbo rpi-poe.dtbo.backup
sudo rm rpi-poe.dtbo
sudo wget https://raw.githubusercontent.com/raspberrypi/linux/rpi-4.14.y/arch/arm/boot/dts/overlays/rpi-poe-overlay.dts
sudo nano rpi-poe-overlay.dts

Я изменил значения следующим образом:

поездка0: поездка0 {
температура = <30000>;
гистерезис = <5000>;
тип = «активный»;
};
поездка1: поездка1 {
температура = <55000>;
гистерезис = <5000>;
тип = «активный»;
};

карты охлаждения {
карта0 {
поездка = <&trip0>;
охлаждающее устройство = <&fan0 2 2>;
};
карта1 {
поездка = <&trip1>;
охлаждающее устройство = <&fan0 2 2>;
};
};

sudo dtc -@ -I dts -O dtb -o rpi-poe.dtbo rpi-poe-overlay.dts (преобразует .dts в .dtbo)
sudo перезагрузка

ГОТОВО!

Дайте мне знать, что я могу улучшить или какие пожелания у вас есть.
Ждём ваших творений :)
