Розетка на DIN-рейку для автомобильного реле 200А - Hutsc..

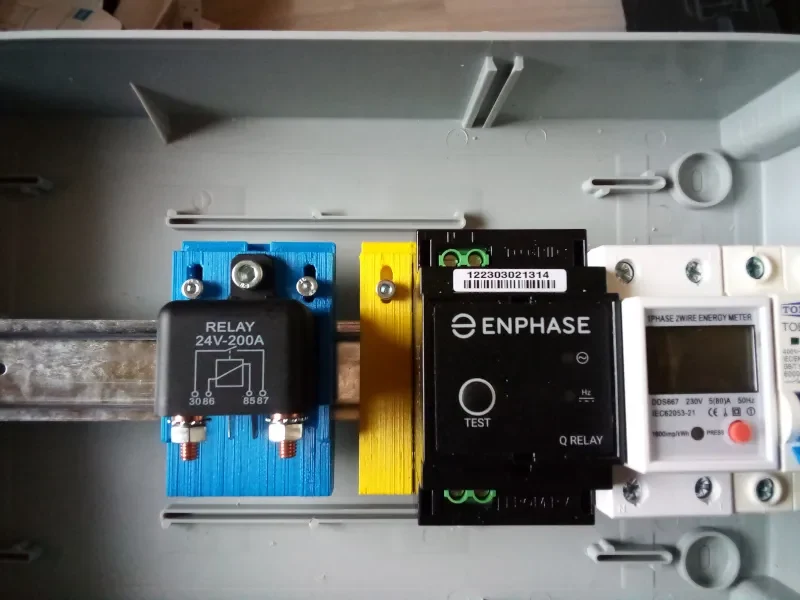

Для моей солнечной системы мне нужен был способ установки автомобильного реле на 200 А на DIN-рейку. Зажим не подпружинен, а удерживается на месте двумя винтами M4x12 и гайками. Немного менее удобен в установке, но, надеюсь, это будет одноразовая операция. Реле монтируется с помощью винта М6х10 и гайки. Гайки удерживаются на месте каплей суперклея.

Поскольку я не доверяю китайским спецификациям, я использовал реле на 200 А, несмотря на то, что оно должно выдерживать максимум 40 А. Может помешать мне часто его менять....

Напечатано PLA с соплом 0,4 мм, шириной линии 0,5 мм и высотой 0,3 мм. База напечатана с поддержкой. Заполнение 15% кубическое.

Поскольку многие выключатели не плотно прилегают к направляющим, я добавил небольшую деталь шириной одной ширины, которая позволяет зафиксировать их на месте (1TE-.......stl).

2024.01.22 добавлена заглушка для двух блоков ширины (36 мм)
