Система крепления Snap-In MakerBeamXL 1515 на DIN-рейку д..

Версия 1.0.0 — Релиз

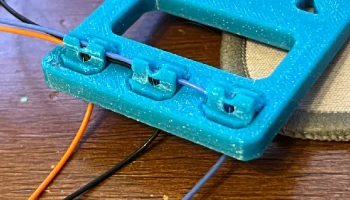

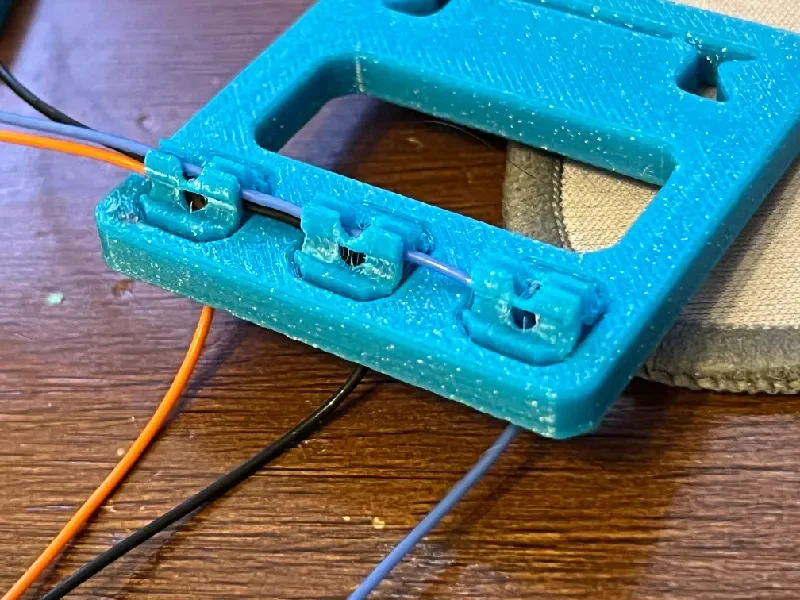

Эта напечатанная на 3D-принтере монтажная система предназначена для надежного крепления плат управления на задней панели Voron V0, V0.1 и V0.2 специально для сборок с использованием алюминиевых профилей MakerbeamXL 1515. Прочная конструкция включает в себя специальное защелкивающееся крепление на DIN-рейку и зажимы для прокладки проводов для аккуратной прокладки кабелей, что исключает необходимость использования винтов или разборки. Крошечные отверстия позволяют сигнальным проводам проходить по выступам, обеспечивая порядок в установке.

Инструкции:

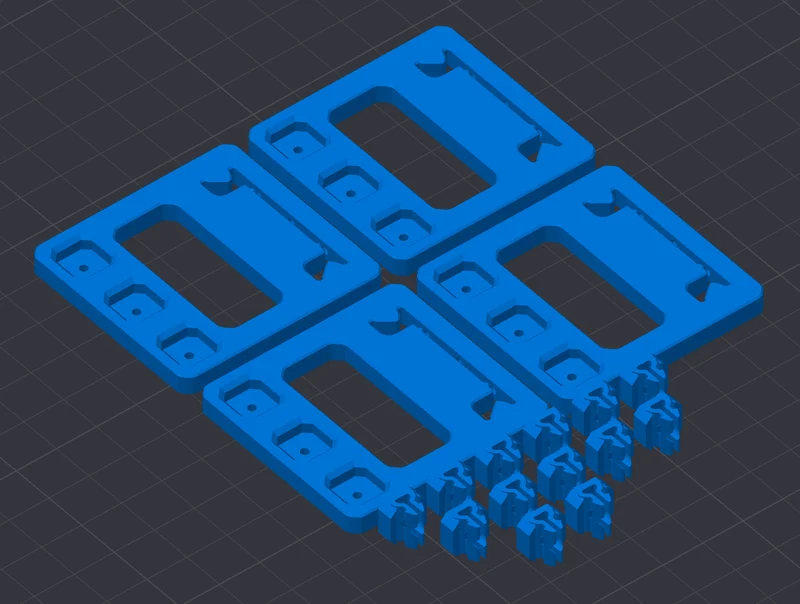

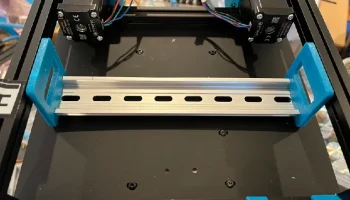

Сориентируйте детали, как показано на представленном изображении.
Вставьте защелкивающийся зажим в крепление на DIN-рейку (для этого можно использовать металлический инструмент).

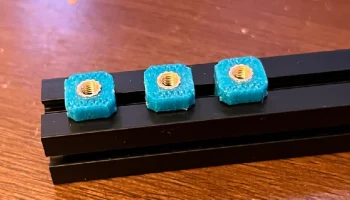

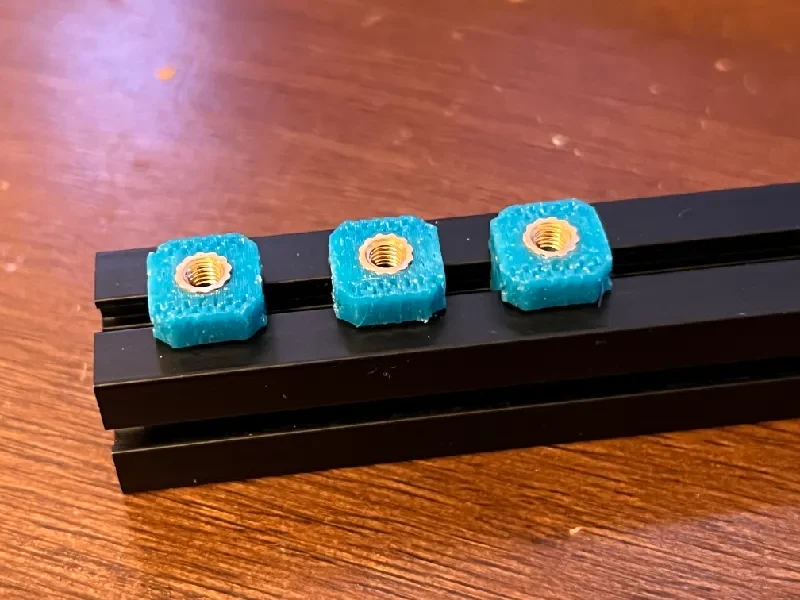

При необходимости приклейте или привинтите зажимы к печатному креплению на DIN-рейку. В зажимы можно у��тановить термовставку M3x3x4,5.

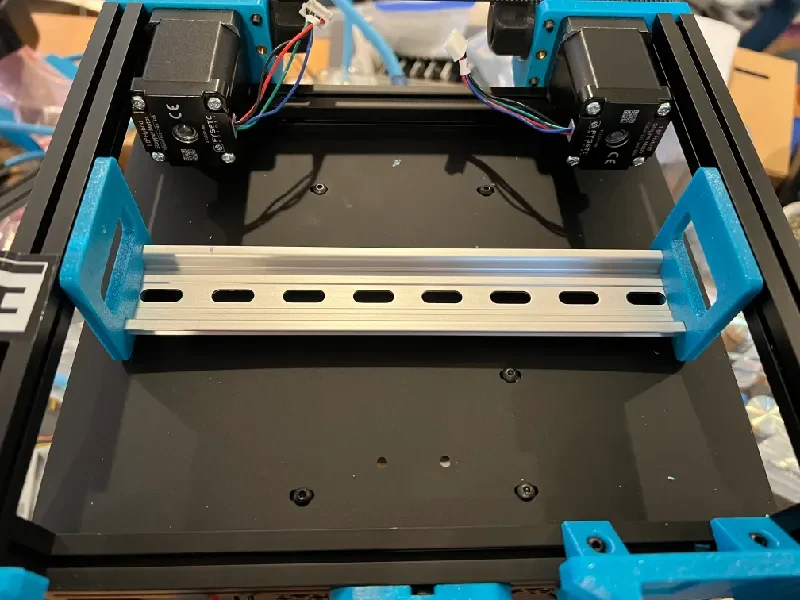

Аккуратно забейте DIN-рейки на место.

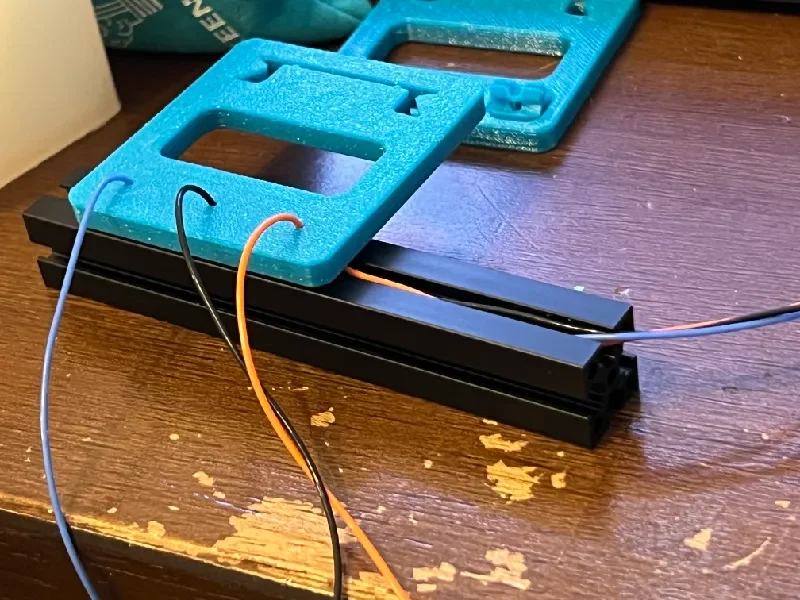

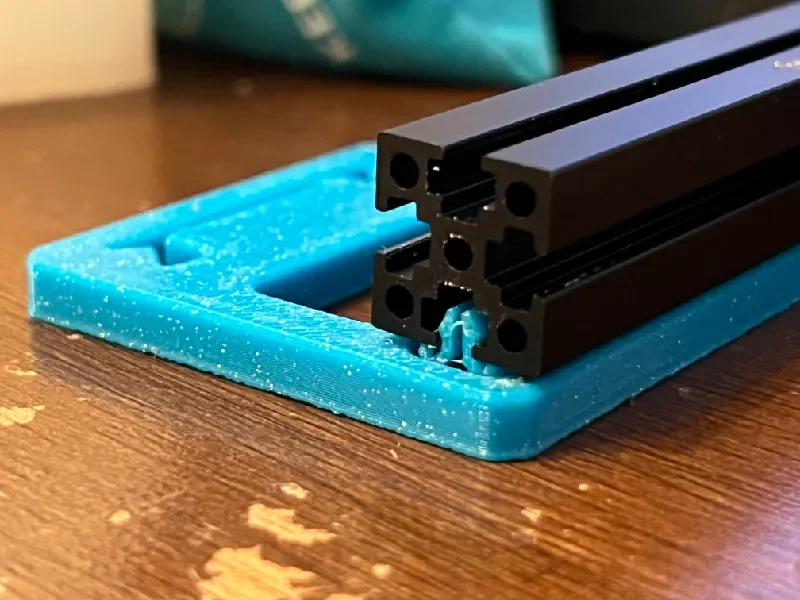

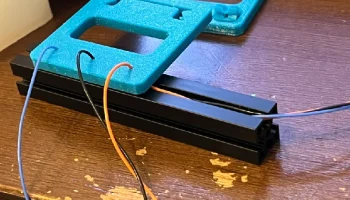

Аккуратно вставьте крепление в направляющие MakerbeamXL 1515.
Крепление досок

Для ASA/ABS вам может потребоваться распечатать зажим с защелкой в масштабе 101 % и крепление на DIN-рейку в масштабе 101,5 %.
