Складная подставка для телефона/планшета с печатью на месте, 2 положения

Я сделал это для просмотра фильмов на телефоне во время авиаперелета. Мне нужно было что-то, что можно было бы сложить в ручную кладь.

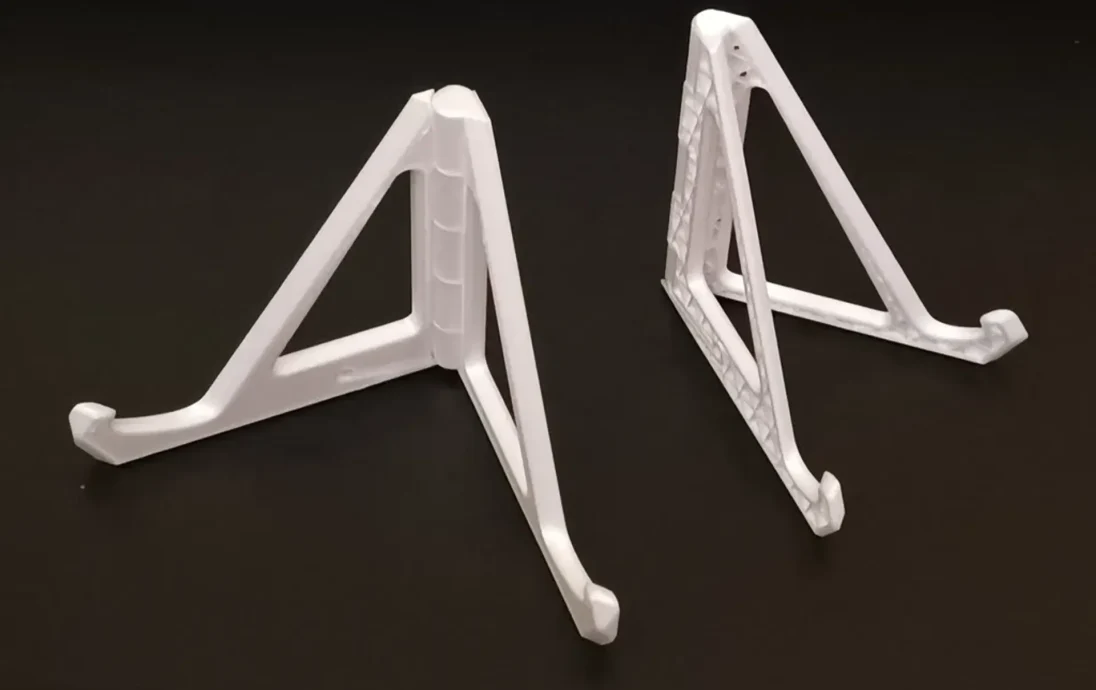

Эта подставка для телефона/планшета распечатана как единая полностью собранная деталь.

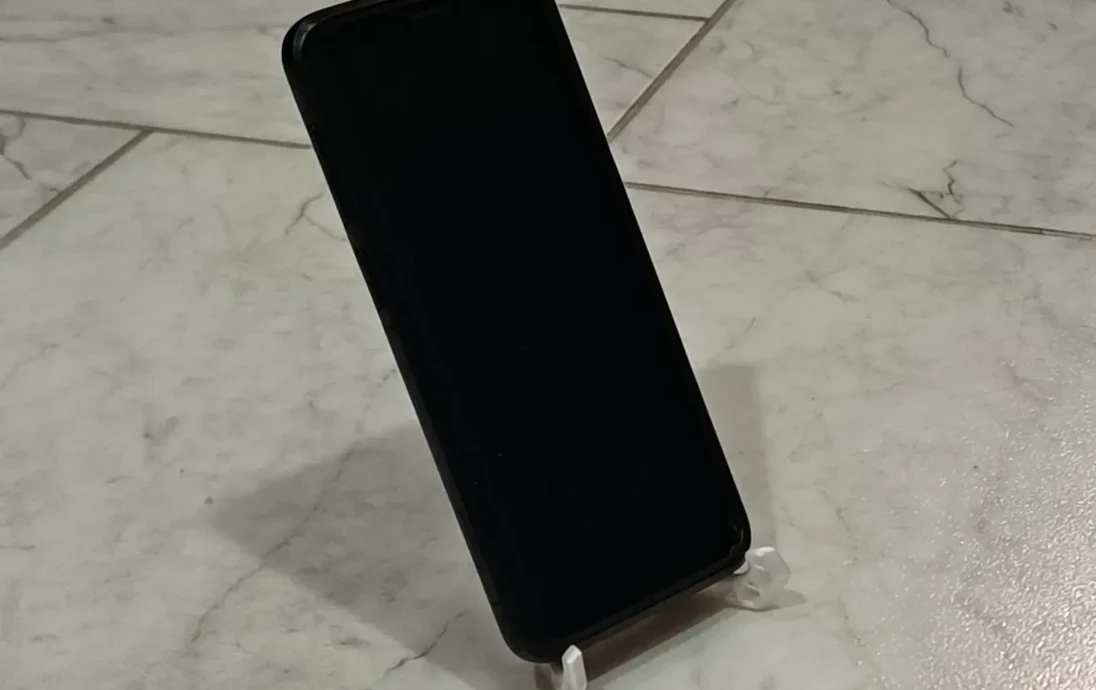

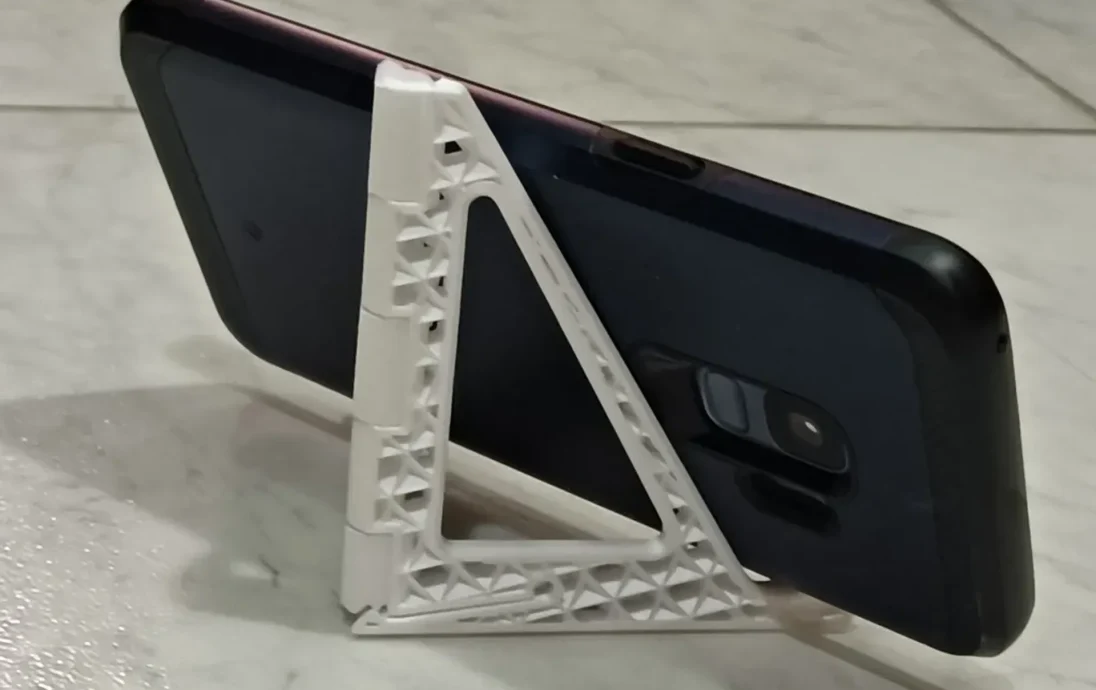

Он включает в себя механизм защелки для двух положений открытия, в зависимости от того, установлено ли устройство в книжной или альбомной ориентации. Однако он предназначен для пейзажа. В самолете, особенно во время турбулентности, он устойчив в горизонтальном положении, но не так устойчив в портретном.

Эта подставка отлично справляется со своей задачей, хотя механизм защелкивания меня не особо устраивает. Это работает, но кажется слишком «мягким», хотя пружина довольно жесткая.

Входящий в комплект поставки «generic_phone_stand.stl» подходит для большинства смартфонов. Файл «thick_phone_stand.stl» предназначен для больших тяжелых смартфонов, таких как мой Ulefone Armor 11T.

Для настройки под ваше устройство необходимо всего три параметра: длина, ширина и толщина. Вы также можете отрегулировать угол наклона и два угла открытия.

Параметры можно настроить из OpenSCAD. Установите для параметра «Дисплей» значение «Сборка», чтобы просматривать устройство как в книжной, так и в альбомной ориентации. Возможно, вам придется отрегулировать узкий угол открытия для наилучшего соответствия в зависимости от ширины вашего устройства, но в большинстве случаев значения по умолчанию подойдут.

Чтобы ускорить предварительный просмотр в OpenSCAD, установите параметр «rmink» в разделе «Дополнительно» равным нулю, что уберет все фаски. В противном случае установите значение 1 для печати.

Настройки печати

Принтер: Пруса I3 MK3S

Поддерживает: Нет

Разрешение: слои 0,20 мм.

Заполнение: 20% куб.

Нить: любая негибкая.

Примечания:

Вы можете распечатать это без верхней и нижней поверхностей, чтобы ускорить время печати, хотя пружинная защелка потеряет некоторую боковую жесткость.

Пост-печать

Когда вы снимаете его с рабочей пластины, возьмитесь за часть рядом с каждой петлей и осторожно сгибайте их по одному, чтобы ослабить. Поначалу они могут быть немного липкими.

Как я это разработал

Другая подставка для телефона от Qrome вдохновила меня адаптировать мою концепцию декоративной подставки для тарелок в смысле использования модели устройства для вырезания из детали формы держателя. В противном случае это было написано с нуля в OpenSCAD.
