Маленькое крепление двигателя для радиоуправляемых самоле..

ПРОЧИТАЙТЕ ЭТО:

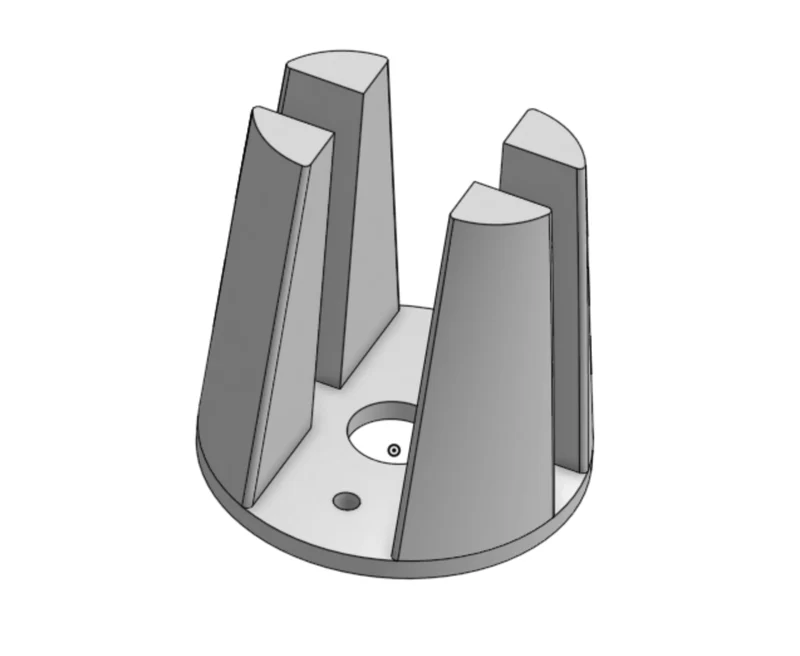

Утверждается, что пенопласт, который я использую, имеет толщину 5 мм, поэтому я разработал это крепление так, чтобы оно плотно прилегало. На самом деле моя пена была немного тоньше, но деталь все равно подошла хорошо. Результаты могут различаться в зависимости от толщины используемой пены.

Установка

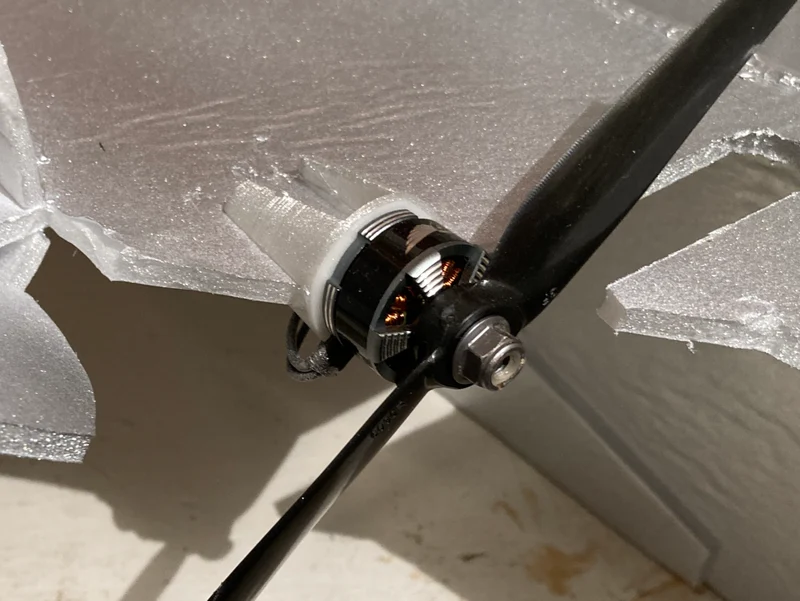

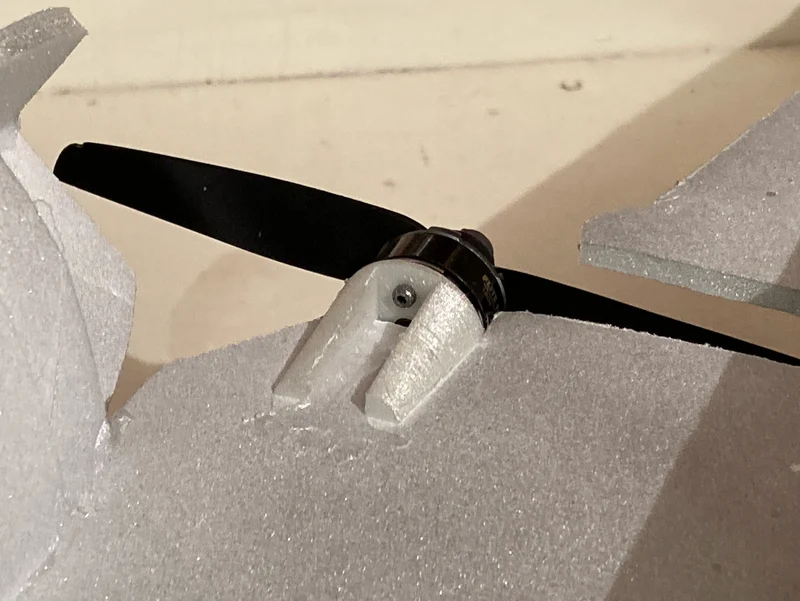

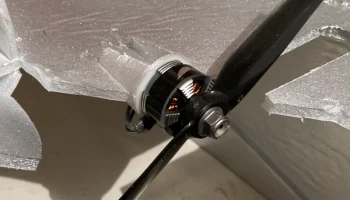

На самом деле это довольно просто. Нанесите немного горячего клея на поверхности выступов, которые будут контактировать с пеной, а затем прижмите крепление двигателя к краю пенопластовой части. Если хотите, вы можете потом нанести еще немного горячего клея по краям, но только следите за тем, чтобы не заткнуть клеем ни одно из отверстий.

Кроме того, при установке крепления убедитесь, что монтажные отверстия двигателя не закрыты пеной. Вы можете прикрепить мотор небольшими винтами через небольшие отверстия до или после того, как приклеите крепление к плоскости.

Предыстория

Я разработал эту деталь для установки двигателя FliteTest «A Pack» (1806 2280 кВ) на плоское крыло радиоуправляемого Razor Crest, который я строил. Я тестировал его только с двигателем этого типа, но он должен работать и с двигателями аналогичного размера, в которых используются аналогичные винты. Пока что он выдержал мои испытания, но я все еще жду немного электроники, так что Razor Crest еще не летал.

Полиграфия

Прототипы были напечатаны PLA слоем 0,2 мм и соплом 0,4 мм. Поскольку двигатель может нагреваться во время использования, вероятно, было бы неплохо распечатать его из PETG или другого более термостойкого материала, если он доступен. Я рекомендую распечатать это так, чтобы сторона, обращенная к двигателю, соприкасалась с рабочей пластиной.
