Руководство по созданию профессионального инструмента для..
Руководство по созданию профессионального инструмента для рисования светодиодным треугольным светом
Для работы с этим руководством необходимы базовые знания в области электроники.
Для 3D-печати этого проекта я рекомендую использовать материал PLA. Оптимизируйте качество печати, установив толщину слоя 0,2 мм и размер сопла 0,4 мм. Пожалуйста, отрегулируйте плотность заполнения, материал и опорные конструкции в соответствии с вашими индивидуальными ��отребностями и предпочтениями.
Список компонентов
Для сборки электронных внутренностей вам потребуются следующие компоненты:
Адресная светодиодная лента WS2812B RGB со 144 светодиодами на метр.
Светодиодный контроллер SP110E (с поддержкой Bluetooth, совместимый с приложениями iOS/Android)
Одиночный держатель батареи 3,7 В 18650
18650 аккумулятор
Кнопка RUNCCI-YUN (12 мм)
Тумблер (с проводом, 23 мм)
Вилка постоянного тока (5,5 мм x 2,1 мм)
Провода, паяльник и терпение.
Инструкции по сборке

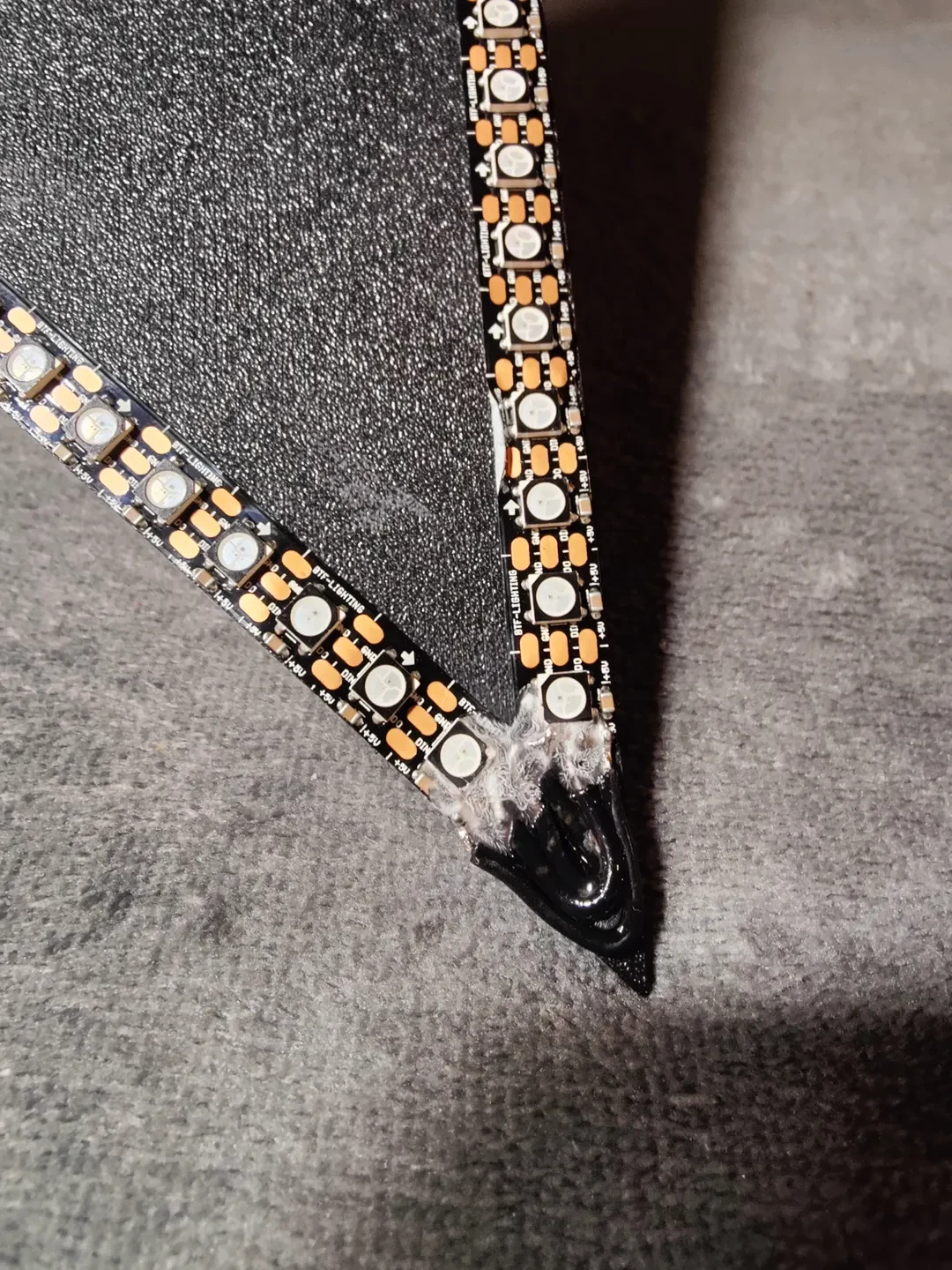

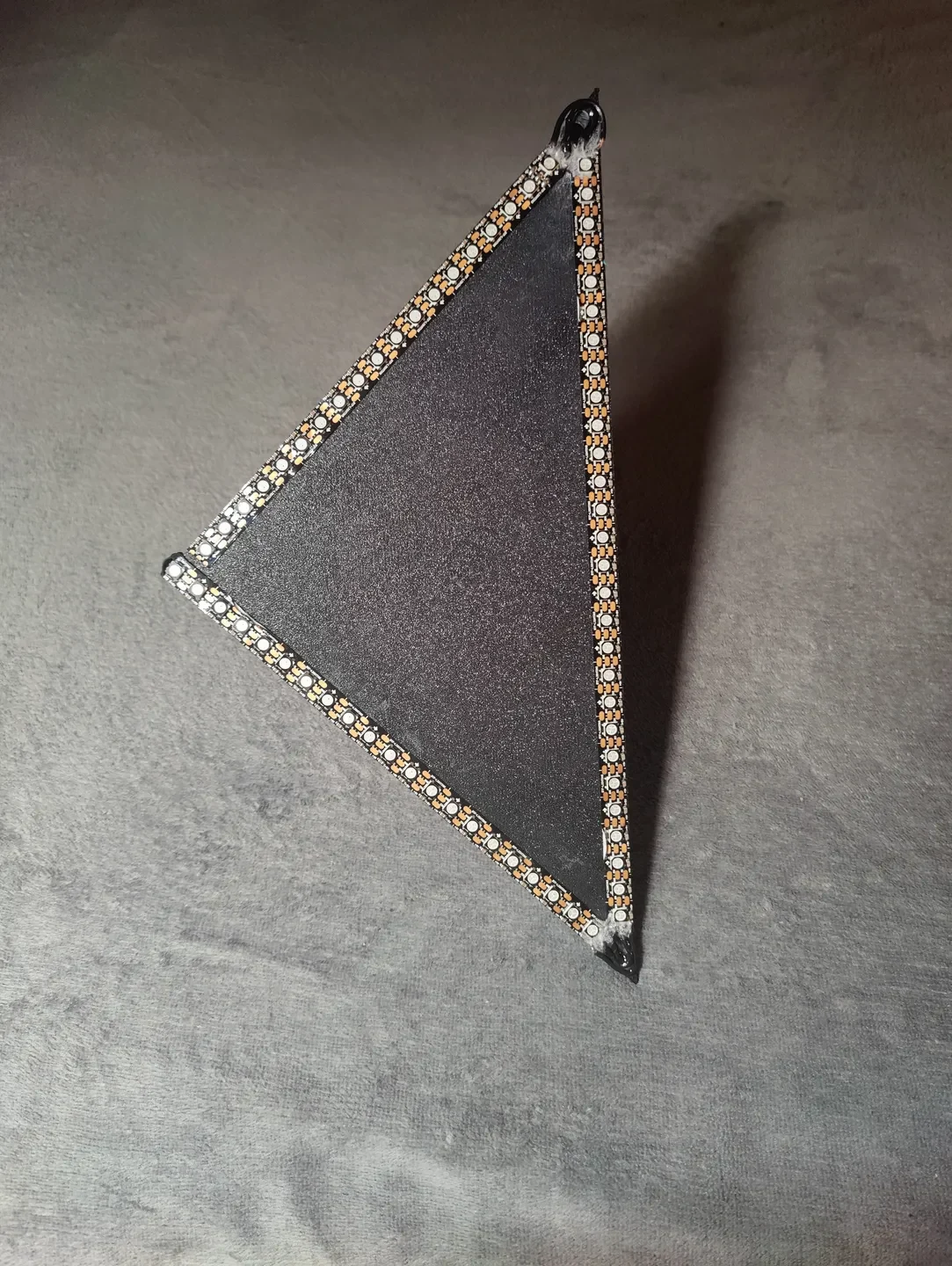

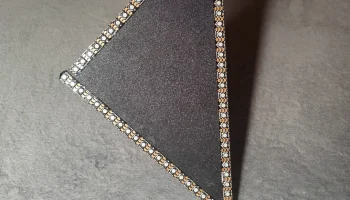

Сборка светодиодной ленты: Приклейте светодиодную ленту вдоль передней стороны треугольника. Обязательно обрежьте светодиодную ленту по углам и прикрепите ее по краям. Обратите внимание на направление полоски, которое указано стрелками на полоске.

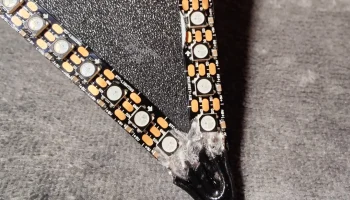

Подключение светодиодных лент: припаяйте небольшие провода к разъемам светодиодных лент, чтобы соединить их вместе.

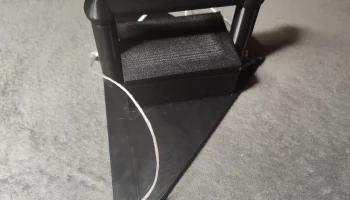

Прокладка кабеля: Проложите пусковой кабель светодиода через небольшое отверстие в корпусе инструмента.

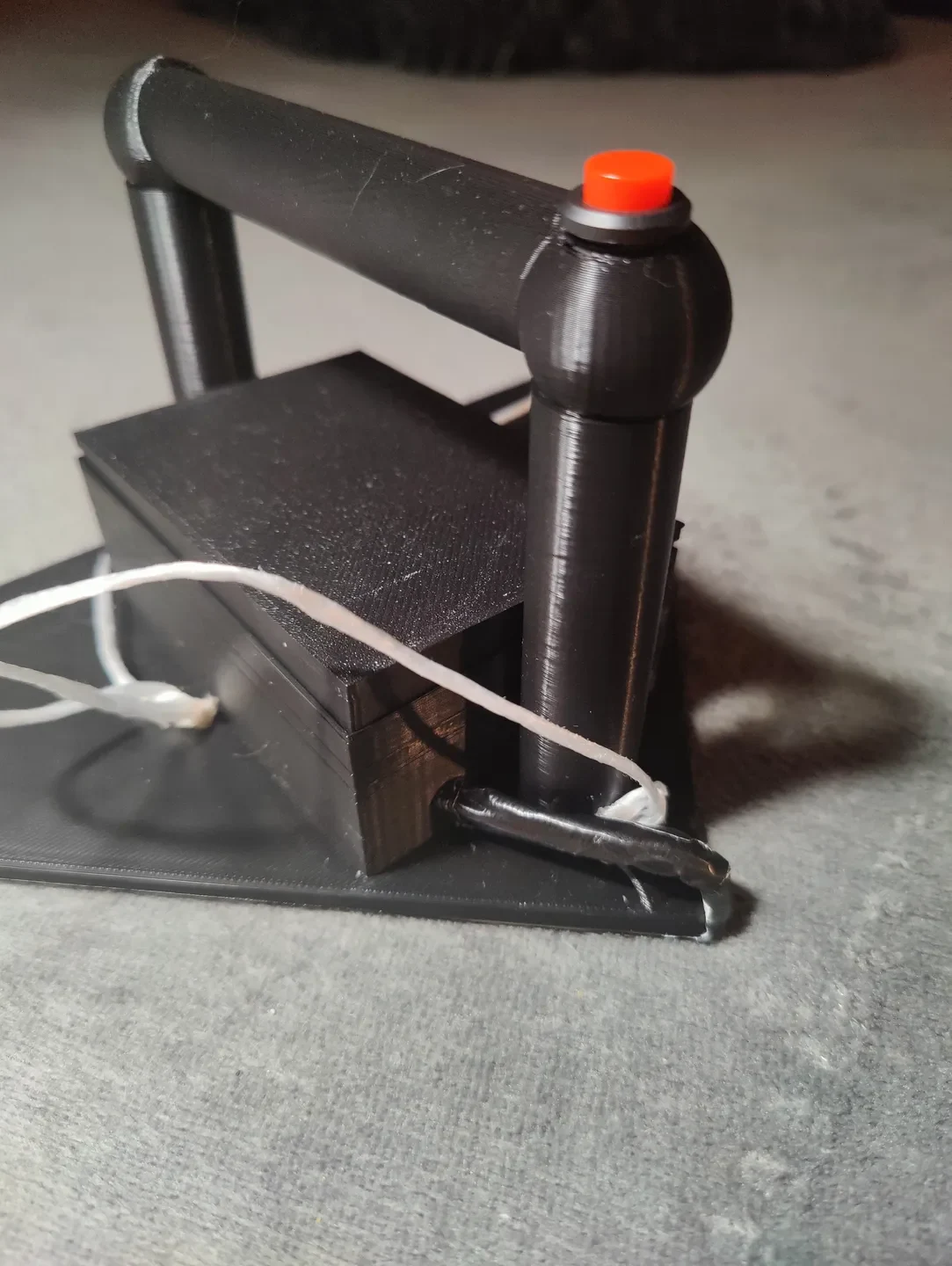

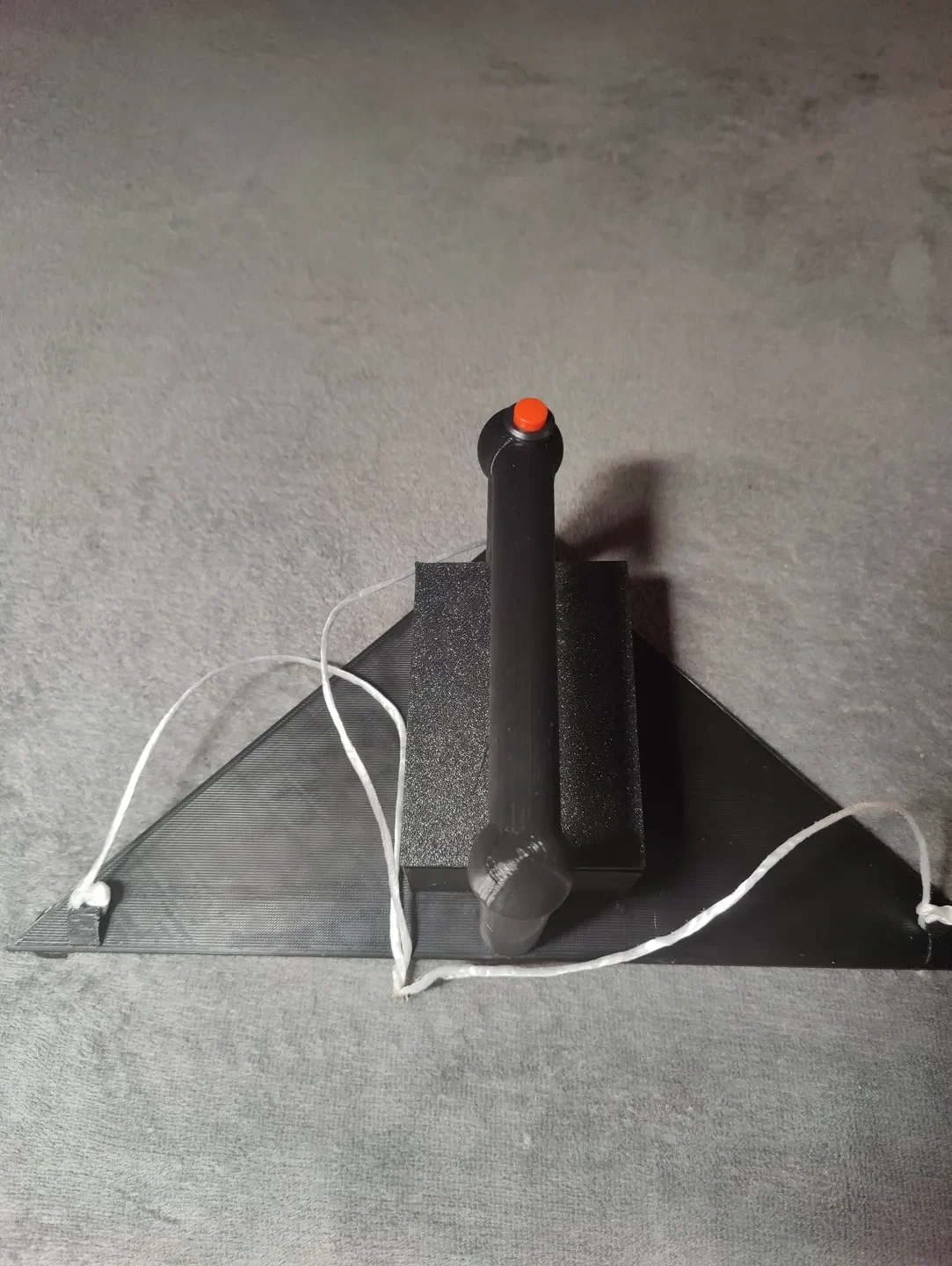

Установка кнопки включения/выключения: вставьте кнопку в верхнюю часть ручки. Проложите провода через полую ручку в корпус.

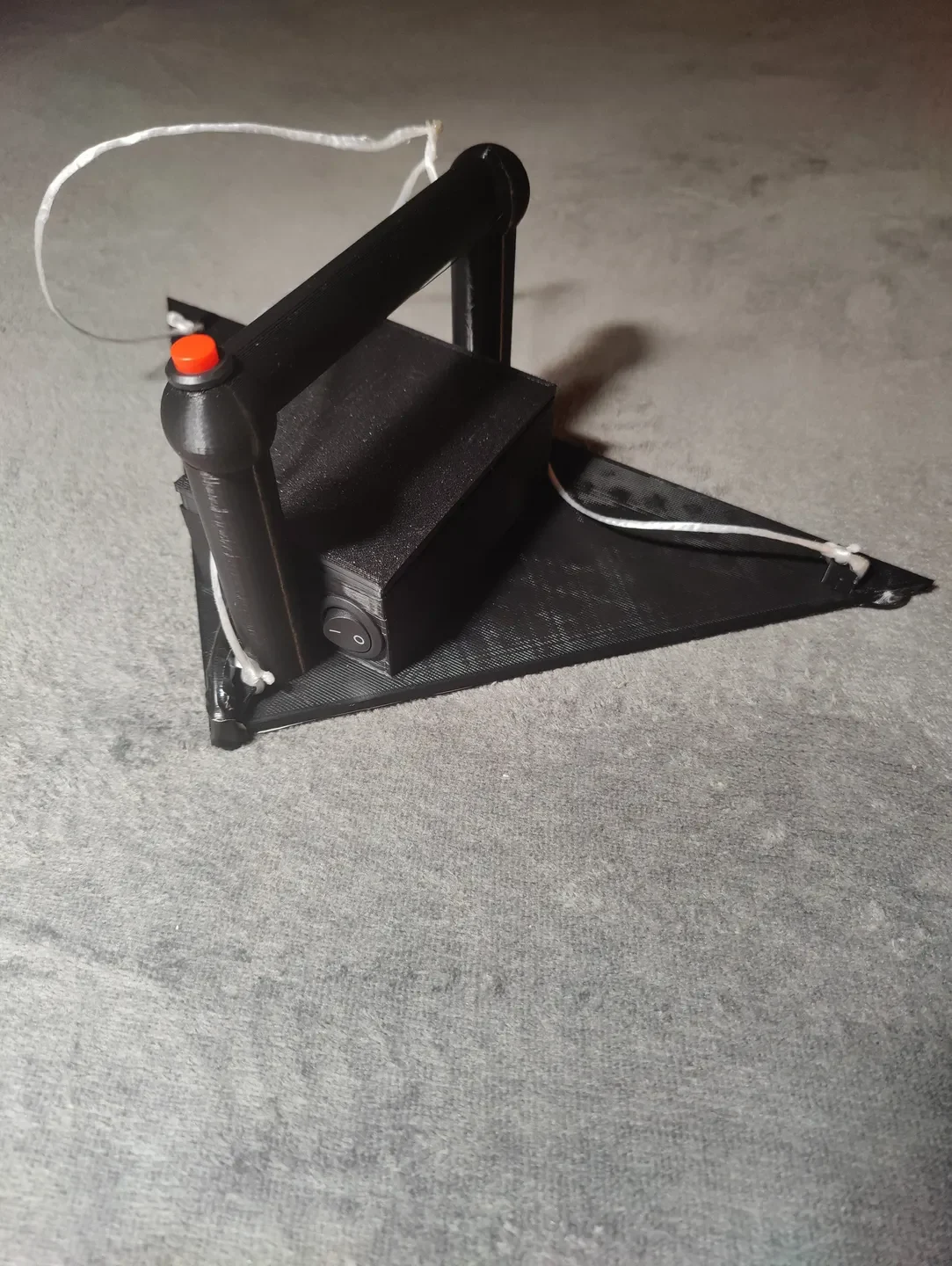

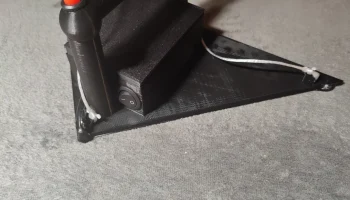

Установка тумблера: Поместите тумблер в большее отверстие.
Конфигурация цепи

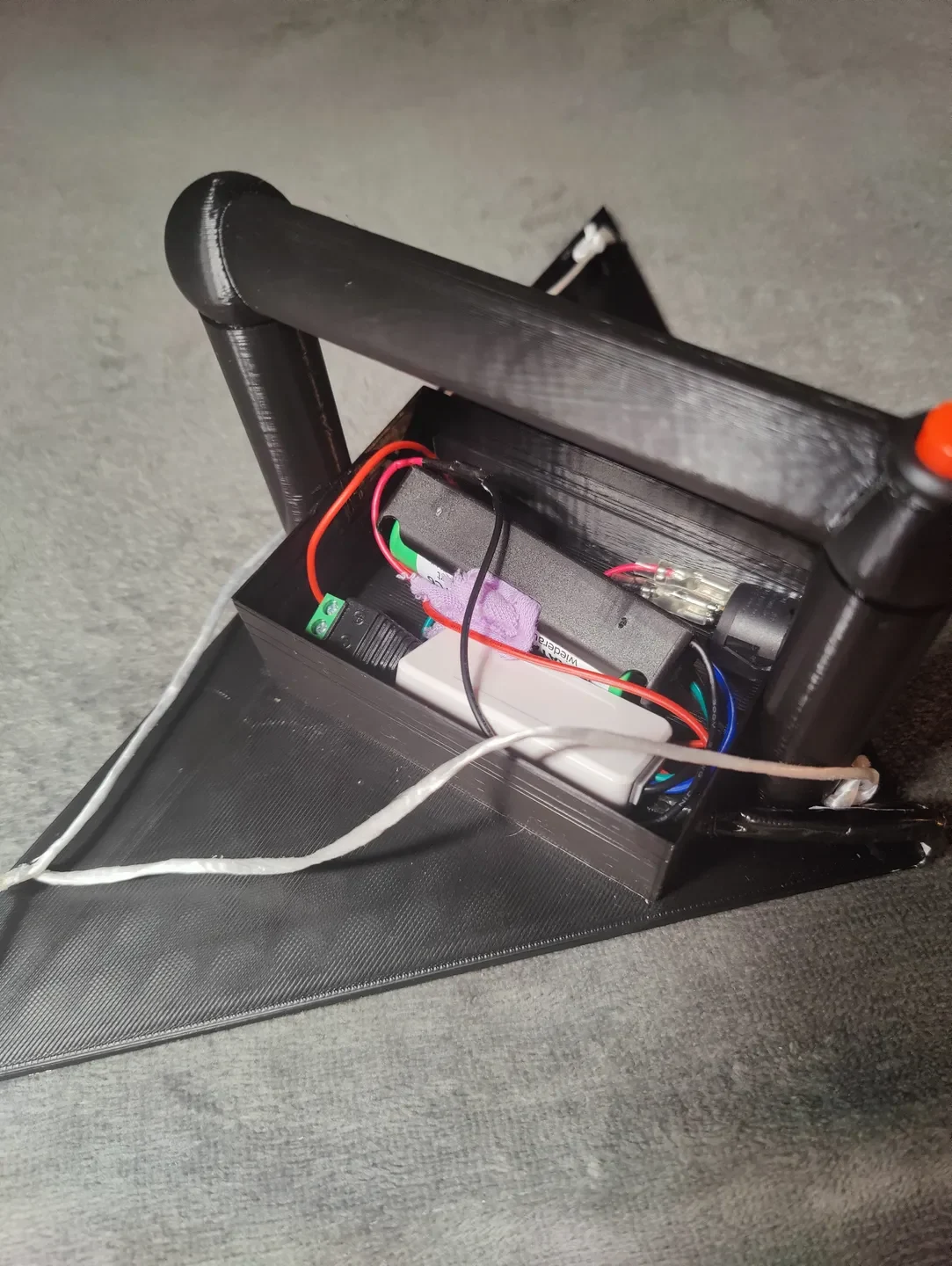

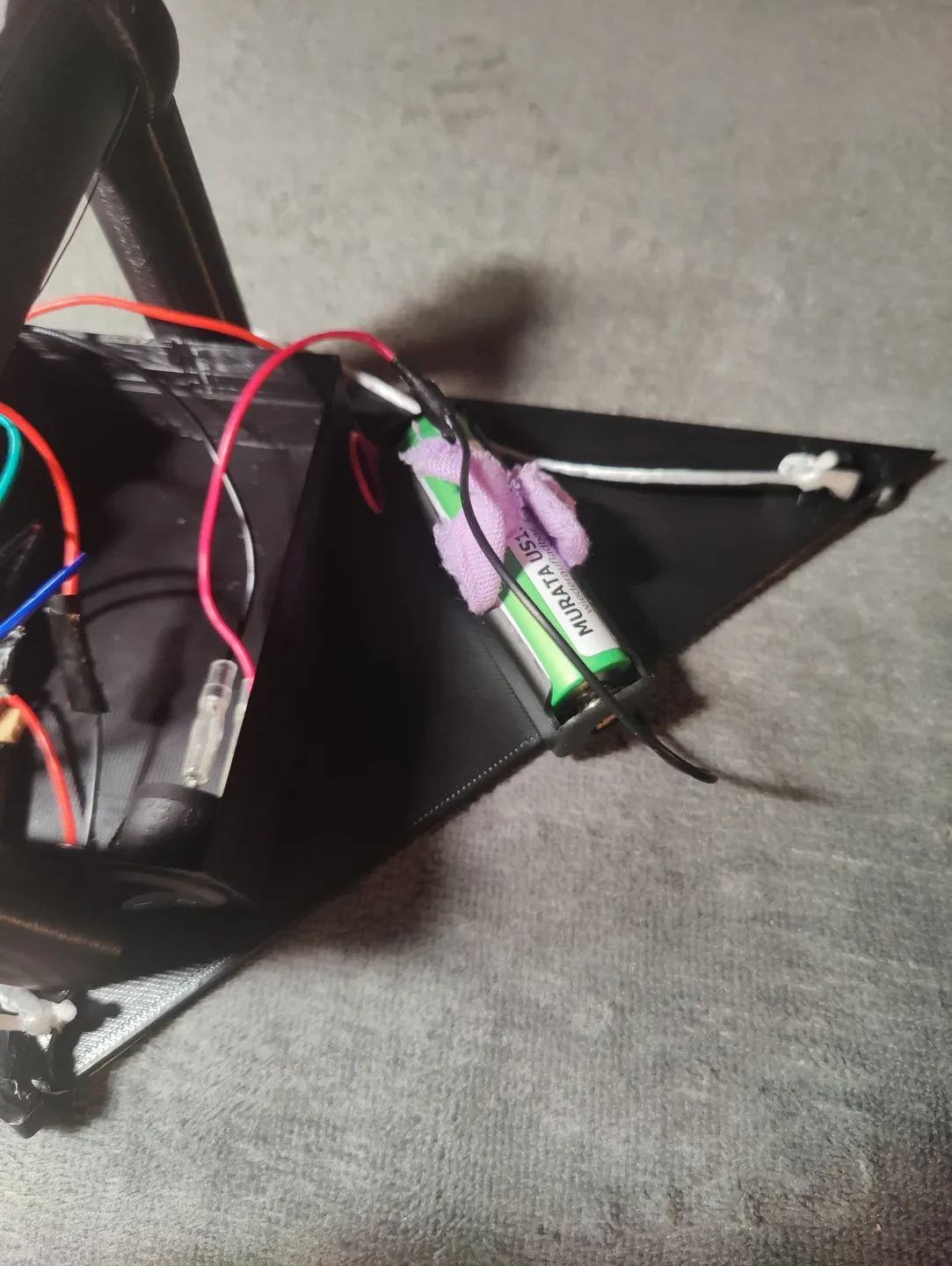

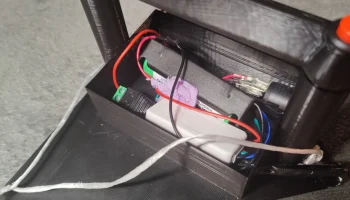

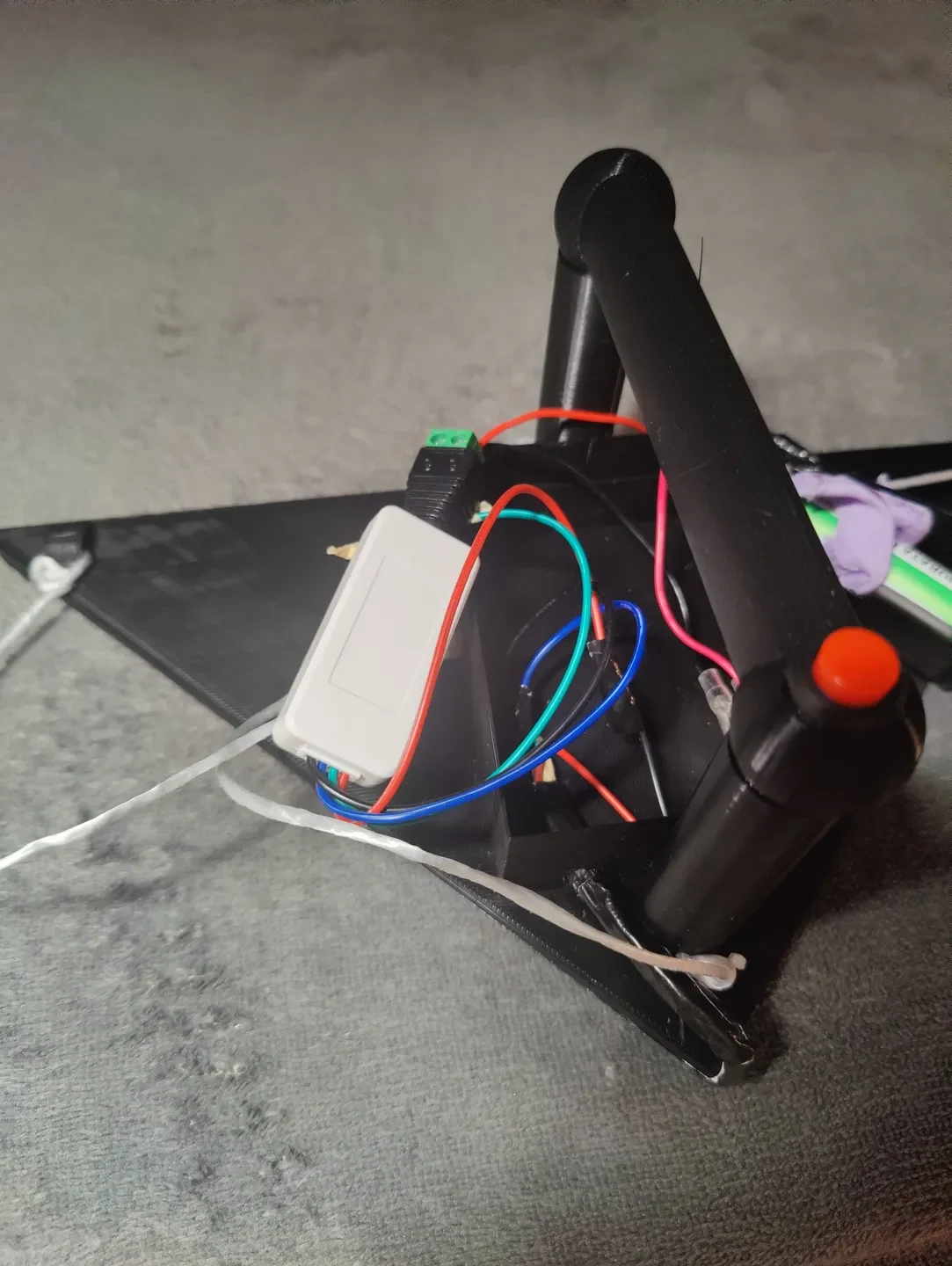

Первый контур: Подсоедините держатель батареи к тумблеру и вилке постоянного тока. Это позволяет полностью включать и выключать инструмент и предотвращает разряд аккумулятора.

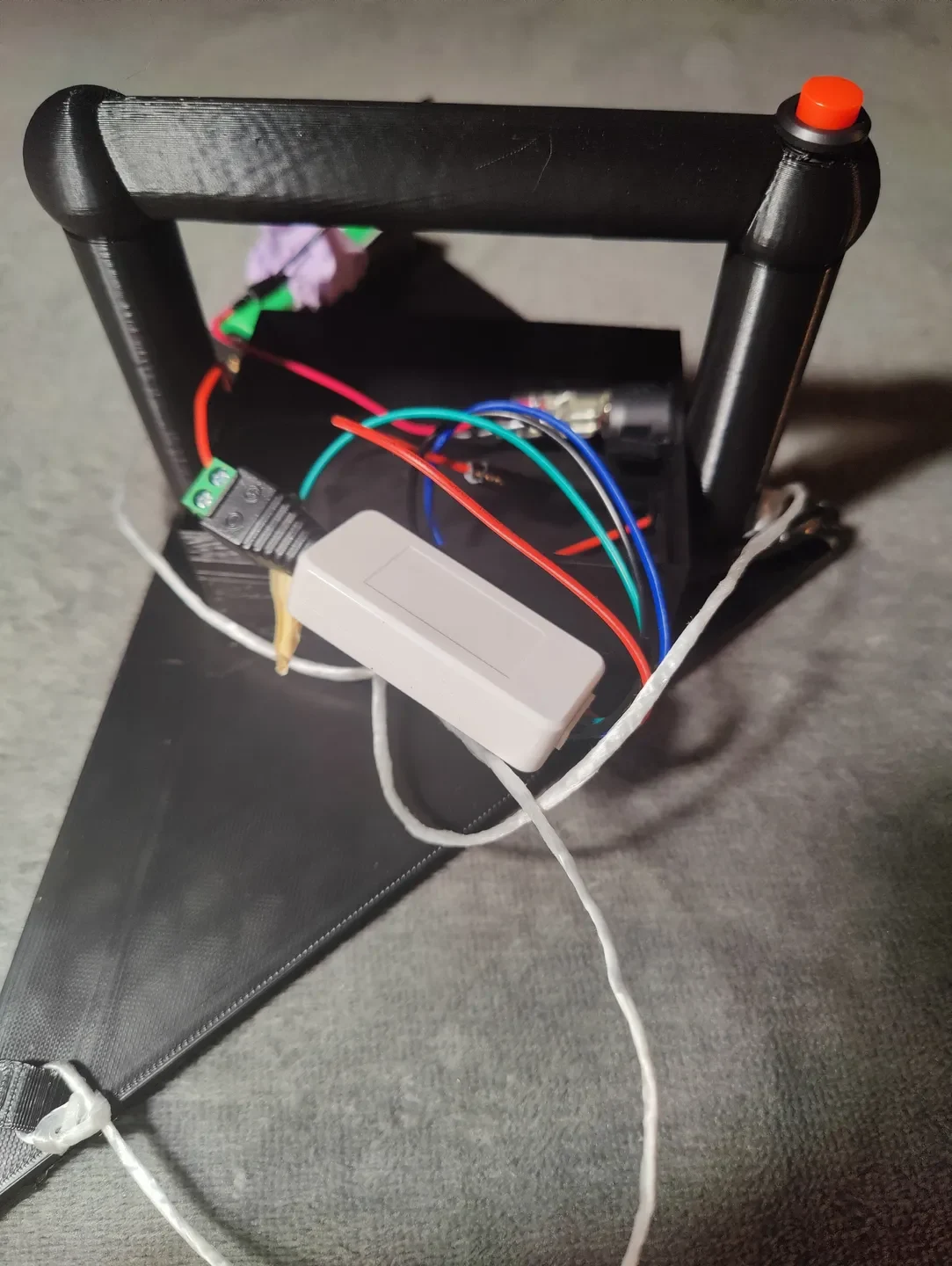

Второй контур: установите соединение между контроллером и кабелем светодиода, правильно подключив положительный, отрицательный провода и провода данных. Убедитесь, что кнопка включения/выключения интегрирована в положительную цепь, чтобы целенаправленно управлять процессом рисования светом.
Третий контур (брак цепи): Подсоедините вилку постоянного тока к контроллеру.

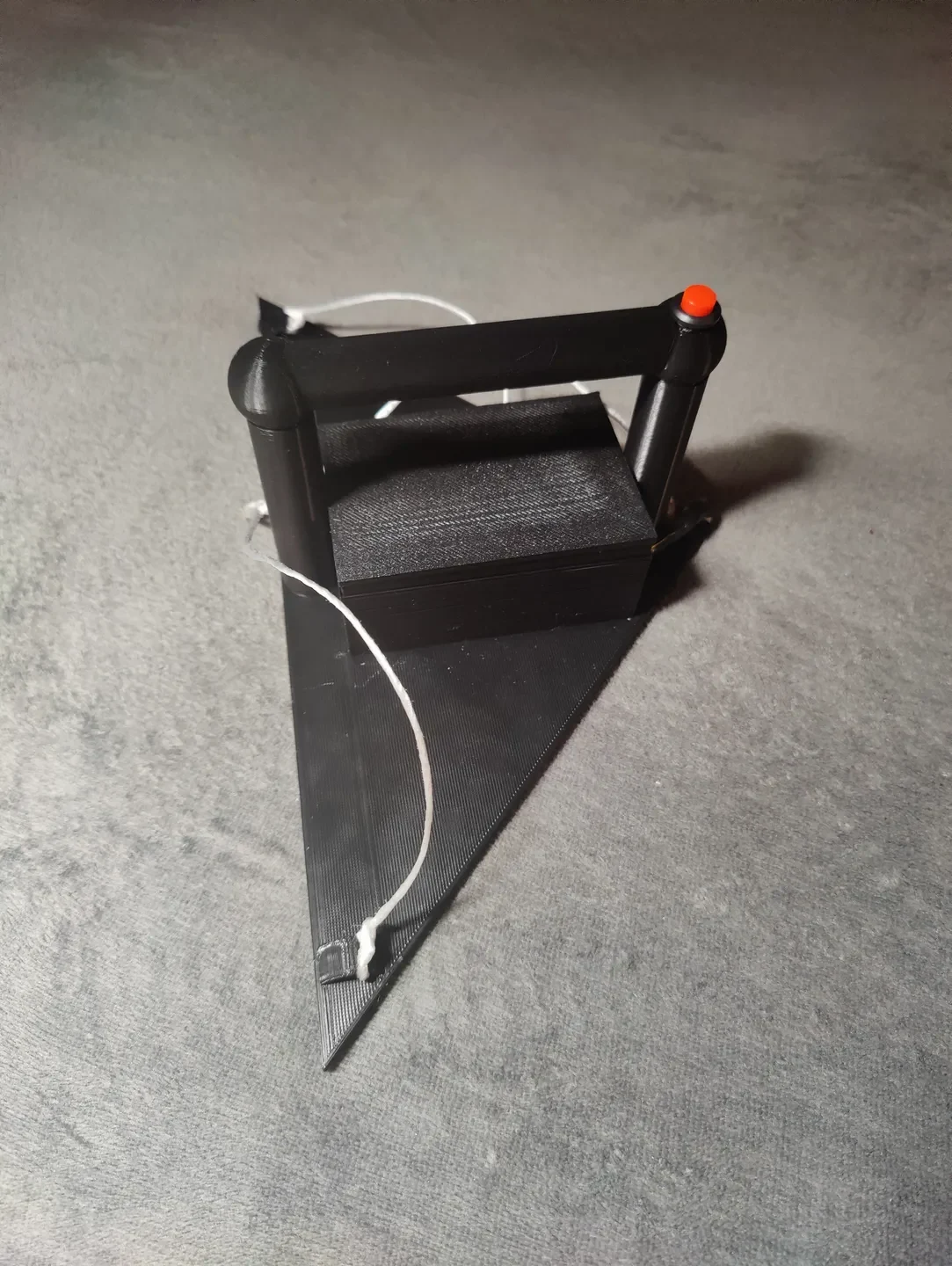

После того, как все переключатели активированы, ваш инструмент для рисования светодиодным треугольн��м светом готов к использованию. Теперь вы можете управлять им через приложение, подключенное к контроллеру через Bluetooth.
Желаем удачи и наслаждайтесь световой живописью!
