Настраиваемая планка DIN (рейка)

Профиль основан на файле stl, найденном по адресу https://github.com/MotorDynamicsLab/LDOVoron0/blob/v02/STLs/DIN_Mounts/DIN%20Screw%20Cleat_x2.stl, хотя я не могу найти никакого дальнейшего происхождения.

Исходный код прилагается, но самая последняя версия также будет на github:

https://github.com/alidaf/3D-Printing/blob/main/DIN%20cleat/cleat.scad

Библиотек нет, поэтому openSCAD можно установить без каких-либо других зависимостей и запустить код для создания планки DIN в соответствии со спецификацией. Для тех, кто не знаком с openSCAD, F5 интерпретирует код и создает предварительный просмотр. F6 отобразит модель, которую затем можно будет экспортировать в виде нарезаемого файла, например. стл, 3мф, обж.

Единственные необходимые параметры — это длины отдельных секций, сумма которых будет определять общую длину планки. Разделы бывают либо «основные», либо «стоп». «Стопорная» секция создаст профиль, подходящий для концов рельса или для разделения планки на секции, за пределы которых зажим не может выйти.

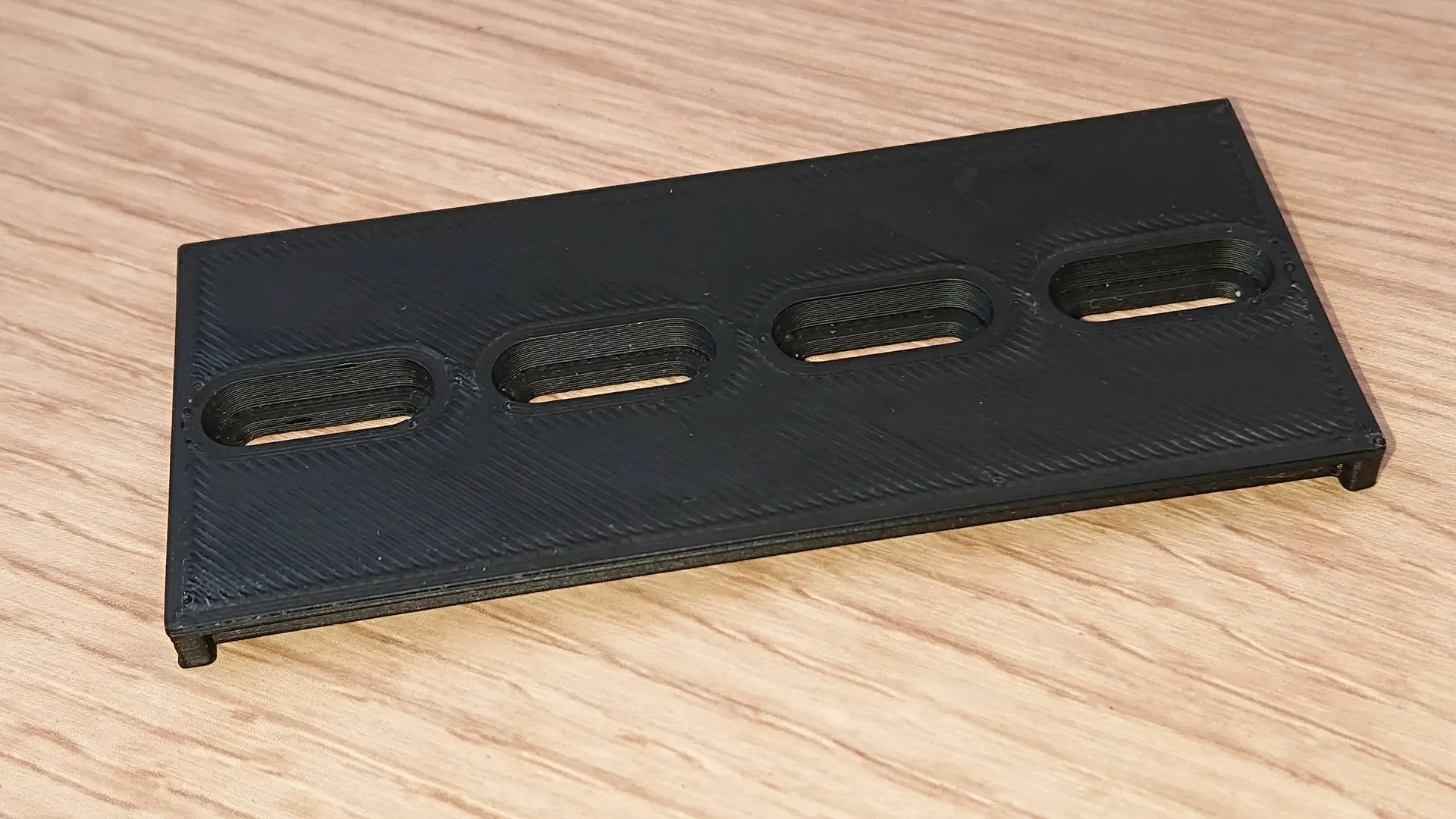

Прорези также можно определить для размещения конкретных креплений или даже полностью удалить, чтобы использовать пустую планку. По умолчанию код соответствует винтам с головкой под торцевой ключ M3.

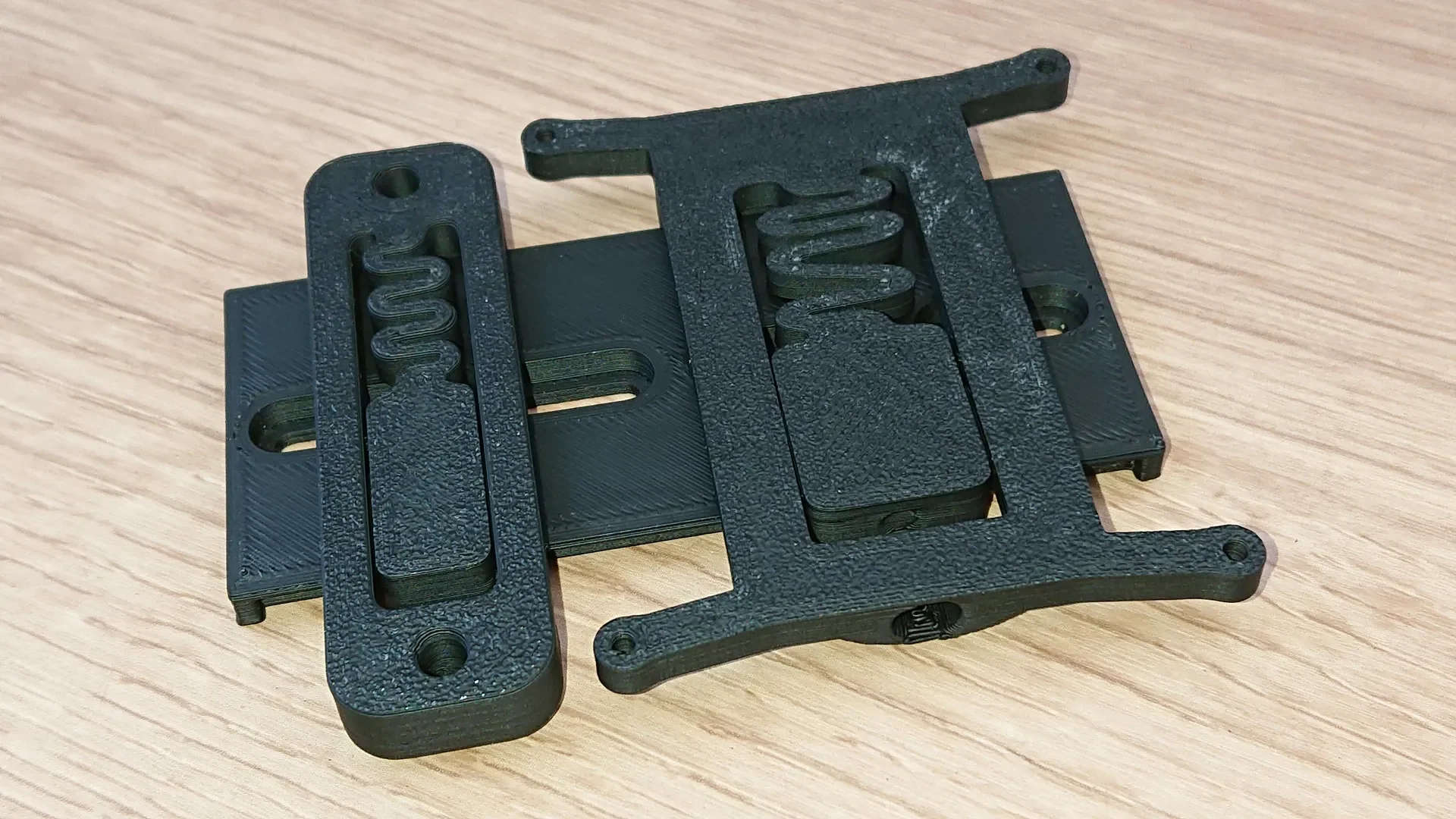

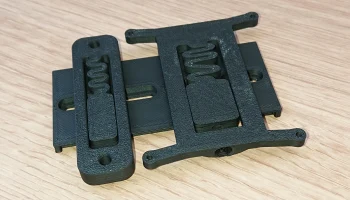

Это было протестировано и особенно хорошо работает со следующими клипами:

https://www.printables.com/model/420009-din-rail-bracket-heat-insert-version-525mm-625mm

https://www.printables.com/model/97222-din-rail-bracket

https://www.printables.com/model/472867-raspberry-pi-din-rail-mount

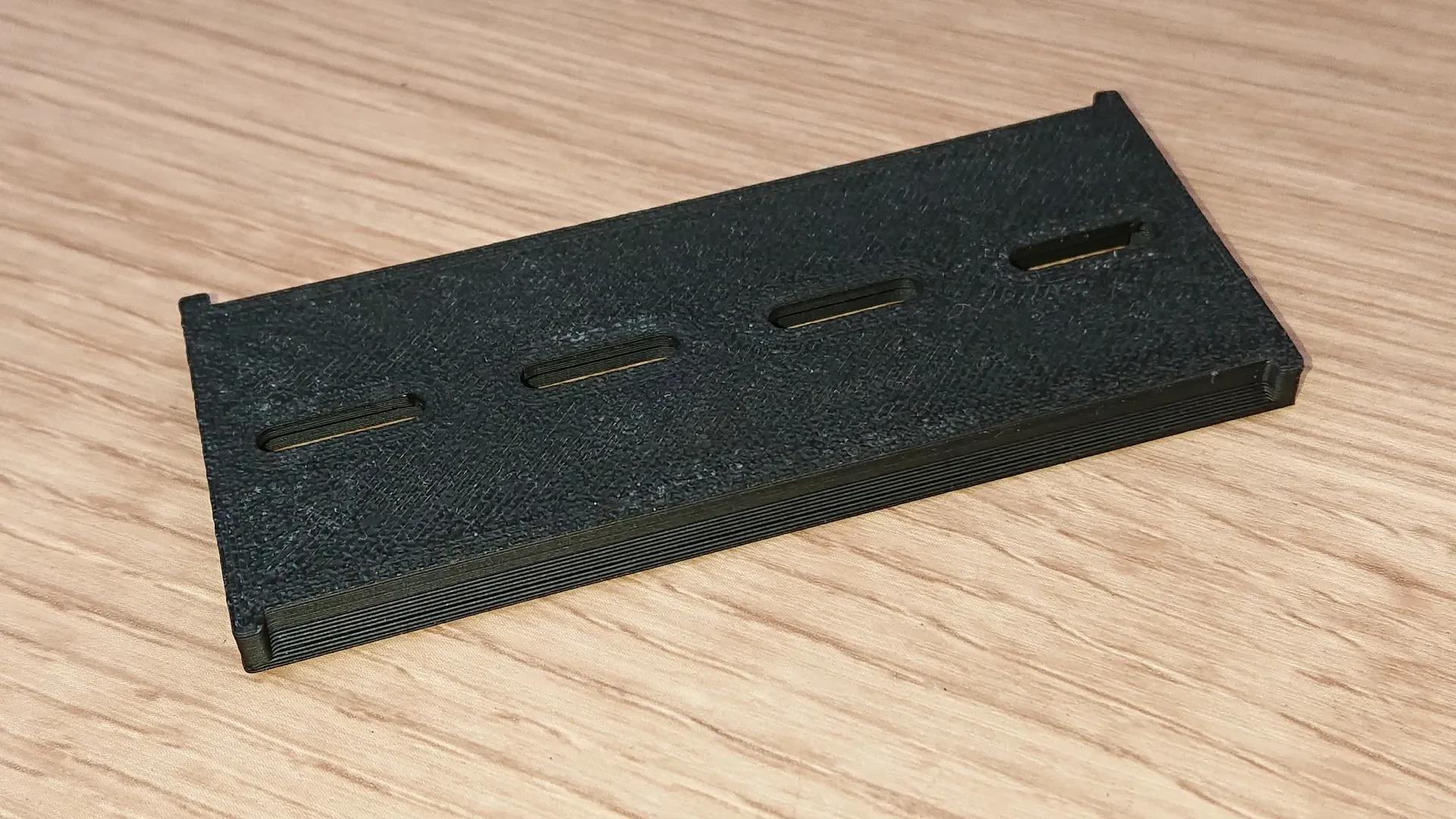

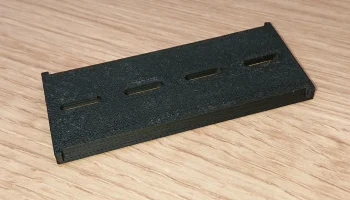

Его можно распечатать в плоском виде, как на фото на обложке. По бокам имеется единственный выступ по периметру, который не должен вызывать проблем. На изображениях показа�� шип длиной 100 мм, напечатанный на принтере Voron 0.2 с использованием eSUN ABS+, отсюда и небольшая длина. Параметры печати — Voron PIF (ширина экструзии 0,4 мм, 4 периметра, кубическое заполнение 40%), но их можно настроить по личным предпочтениям.
