Недорогой пресс для вставок с термофиксацией — простой, точный и надежный
Устанавливаете термофиксирующие вставки вручную? Забудьте о кривом, полурасплавленном беспорядке.

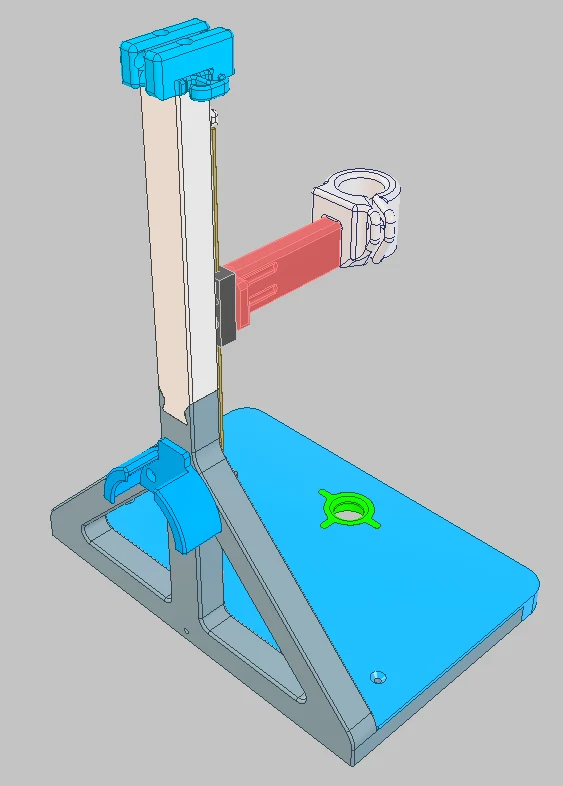

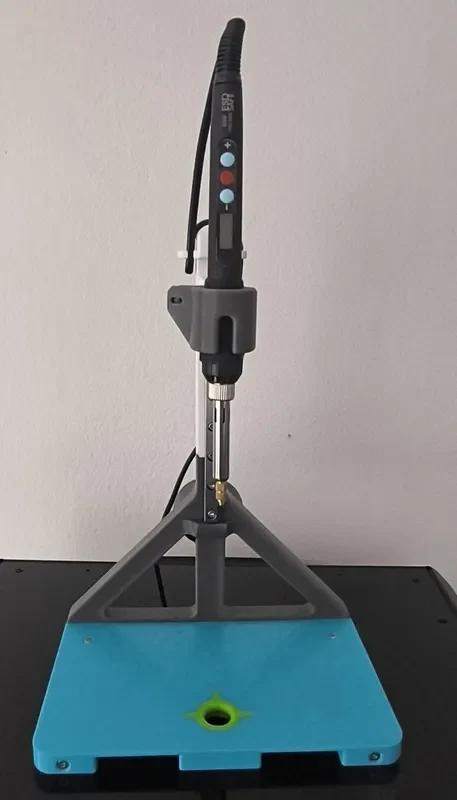

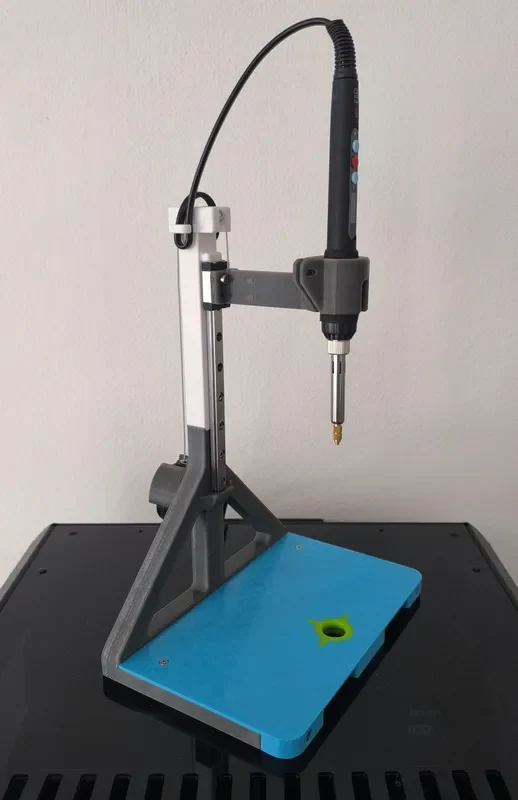

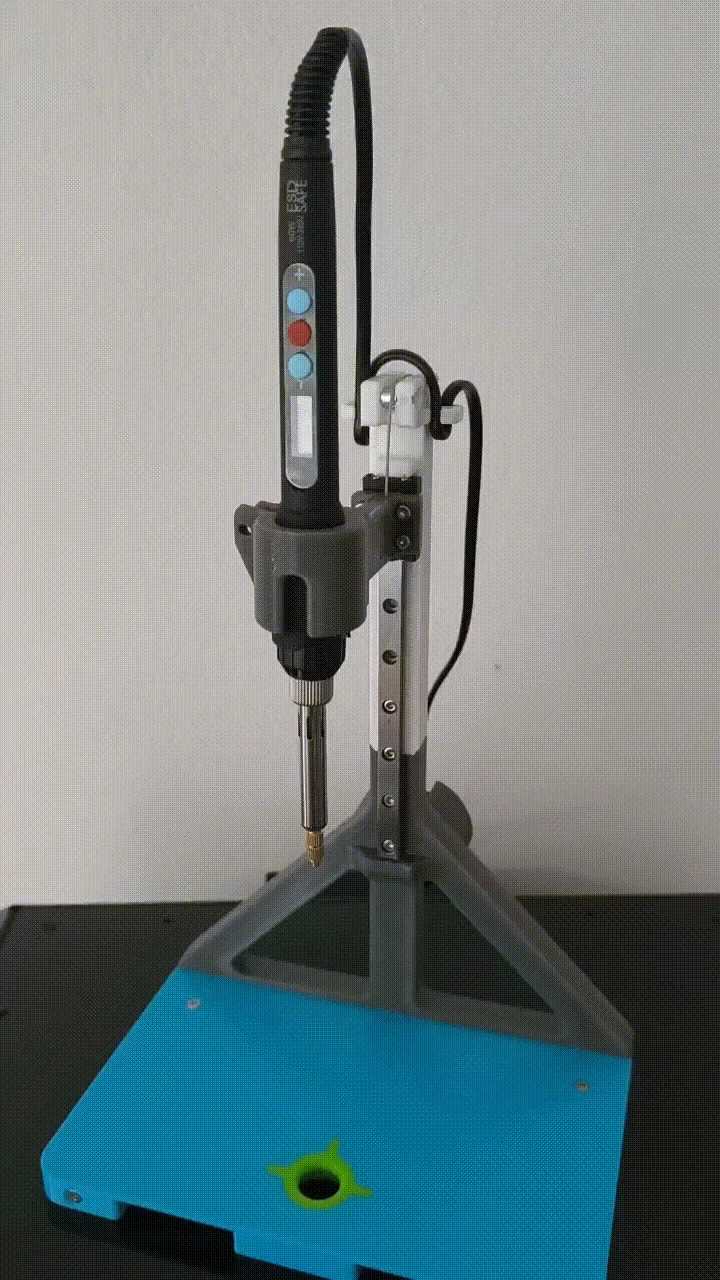

Этот недорогой пресс удерживает ваш паяльник в идеальном вертикальном положении, обеспечивая чистую и повторяемую установку вставок — без дорогостоящего оборудования.

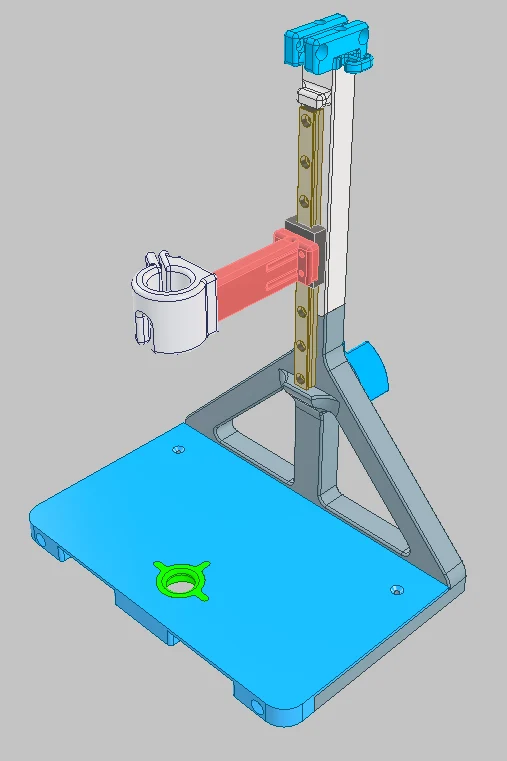

В нем используется линейная направляющая 9×150 мм (например, LML9B) для плавного и стабильного движения, а такж�� выдвижная задняя клавиша, которая автоматически поднимает рычаг после каждого нажатия.
Все остальное напечатано на 3D-принтере и собрано с помощью стандартных болтов М3 — для самого пресса не требуются термофиксирующие вставки.
Особенности
Недорогая конструкция — надежная работа с использованием недорогих и легкодоступных деталей.
Плавное линейное движение — направляющая толщиной 9 мм удерживает утюг ��овно и устойчиво.

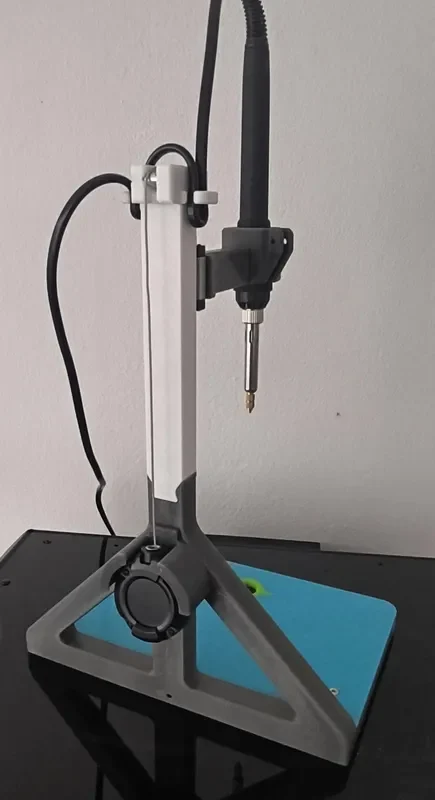

Автоматический возврат: катушка Key-Back поднимает рычаг после каждого использования.
Простая сборка — все детали крепятся стандартными болтами М3 и двумя алюминиевыми проставками (Ø6×8 мм).
Компактное и жесткое — устойчивое основание обеспечивает чистую и заподлицо посадку вставки.
Полностью пригоден для печати — включены все 3D-файлы.
Необходимые детали
Детали, напечатанные на 3D-принтере (в комплекте)
Болты M3 (см. список в PDF-руководстве)
Линейный рельс 9 мм/150 мм (например, LML9B)
Выдвижная задняя крышка для ключей (катушка для бейджа)
Паяльник с термофиксируемым жалом
Проставки алюминиевые Ø6×8 мм — 2 шт.
Детали печати и сборки
Все рекомендуемые настройки печати, ориентация и этапы сборки включены в прилагаемое руководство в формате PDF.
Все описано понятно — от заполнения и опор до размещения фурнитуры.
Если вам необходимо адаптировать крепление под паяльник диаметром, отличным от Ø19 мм, просто оставьте комментарий с указанием размера вашего паяльника — помогу подогнать модель.
Короче говоря
Н��дорогая 3D-печатная машина для термофиксируемых вставок — стабильная, воспроизводимая и точная.
Идеально подходит для производителей, которым нужна точность без переплаты.
У вас есть идеи по улучшениям, модификациям или собственной версии?
Оставьте комментарий, поделитесь своей работой или опубликуйте фотографию — всегда приятно видеть, как это используют другие!
Давайте продолжим создавать лучшие инструменты вместе.
