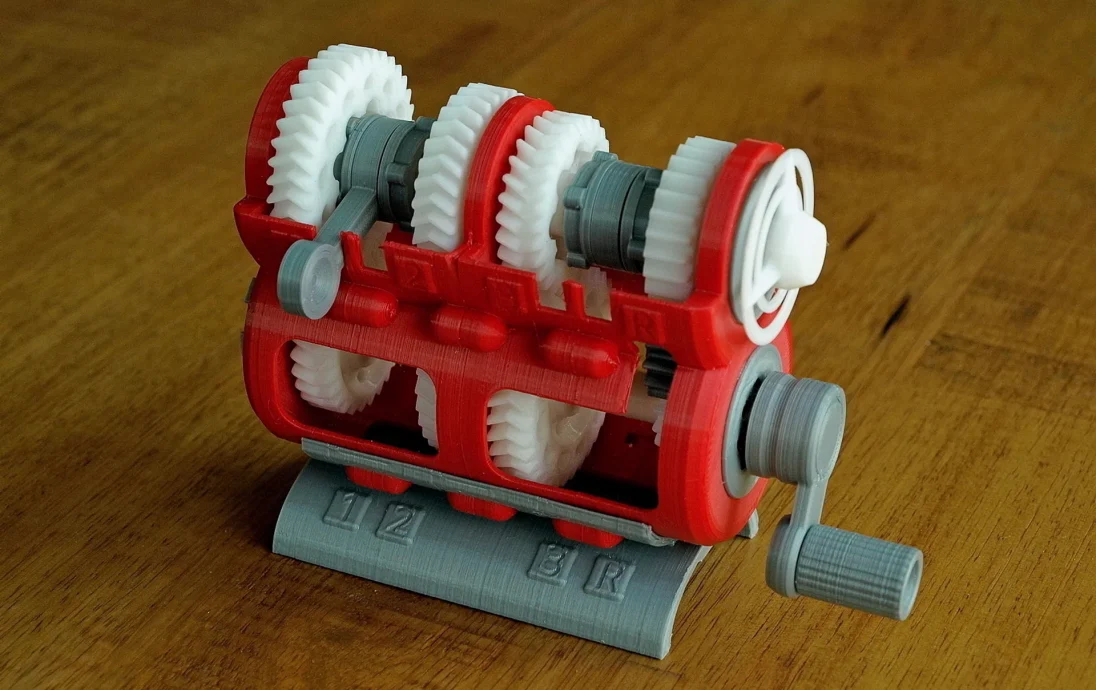

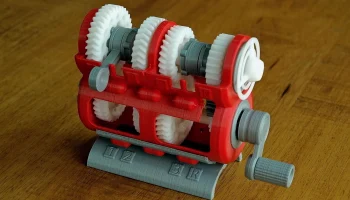

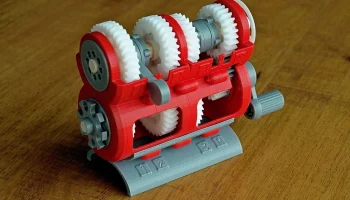

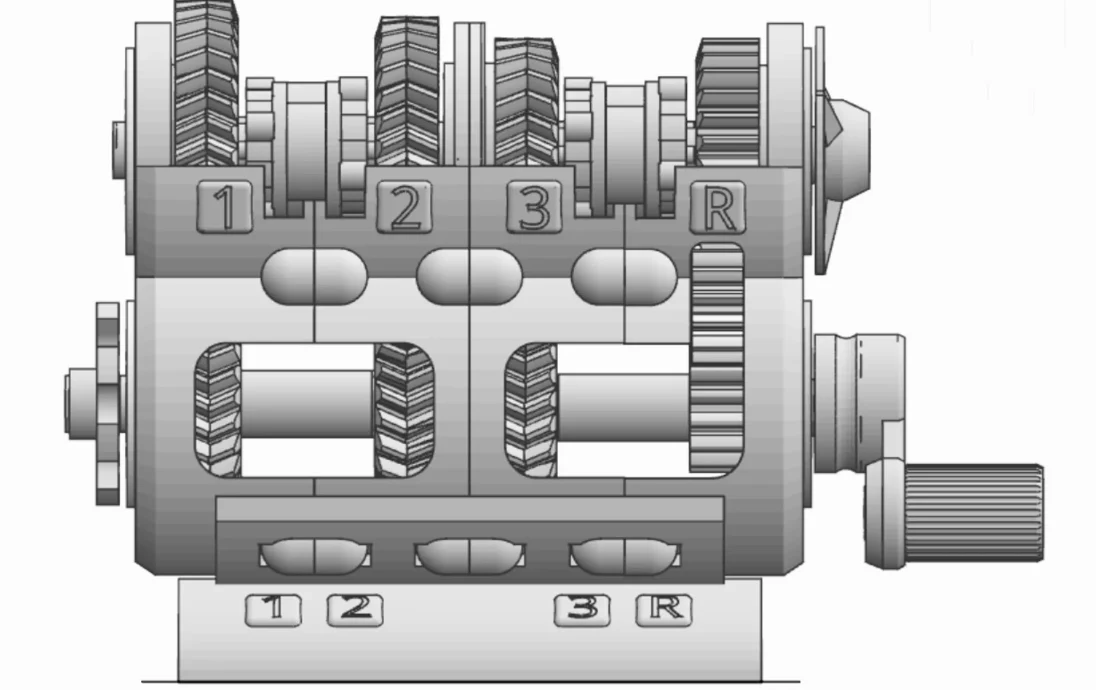

3-скоростная коробка передач постоянного зацепления с реверс
В этом типе коробки передач все шестерни главного вала находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала.
На главном валу установлены две скользящие кулачковые муфты.
Передаточные числа: 1,38, 1,00, 0,78, задний ход 1,86 и нейтраль.
Размеры: 143 x 65 x 100 мм.
Вес: 0,15 кг.
2-скоростная коробка передач: двухскоростная коробка передач Constant Mesh от Bootjevaarder | Скачать бесплатно STL-модель | Printables.com
Печать
Детали следует печатать на гладкой рабочей пластине.
Если возможно, избегайте слоновьей стопы.

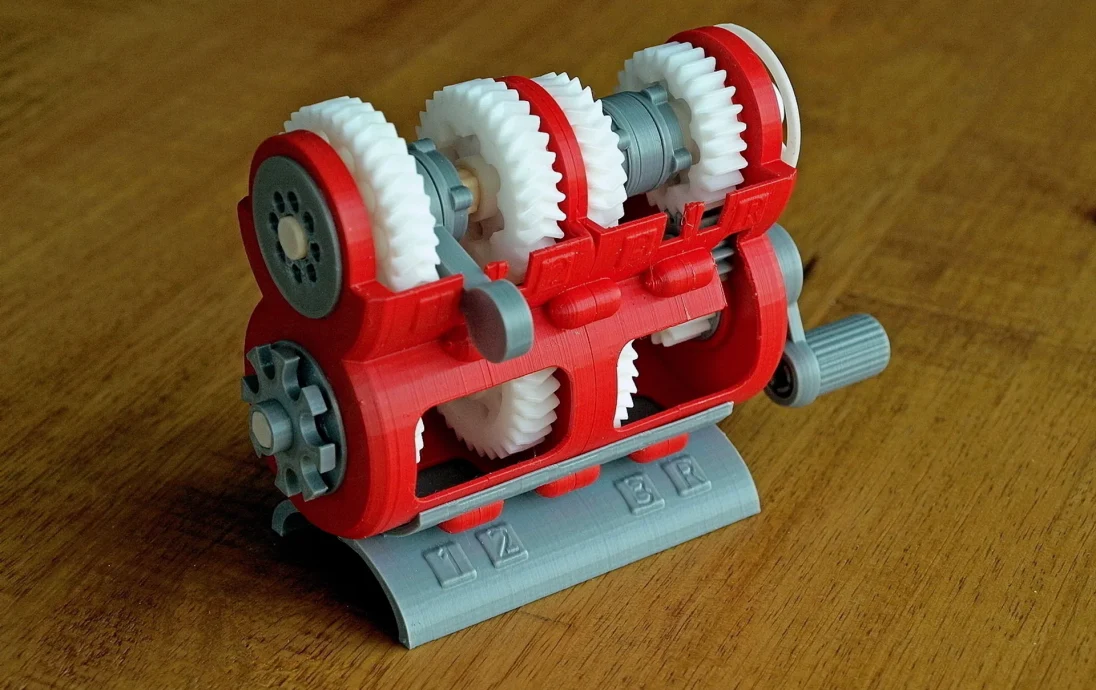

Модель я распечатал на принтере PRUSA MINI, пластик PLA+, высота слоя 0,15 мм.
При необходимости приклейте твердым пластиковым клеем.
Инструкции по печати прилагаются к каждому файлу .stl.
Сборка
Сборка в алфавитном порядке.

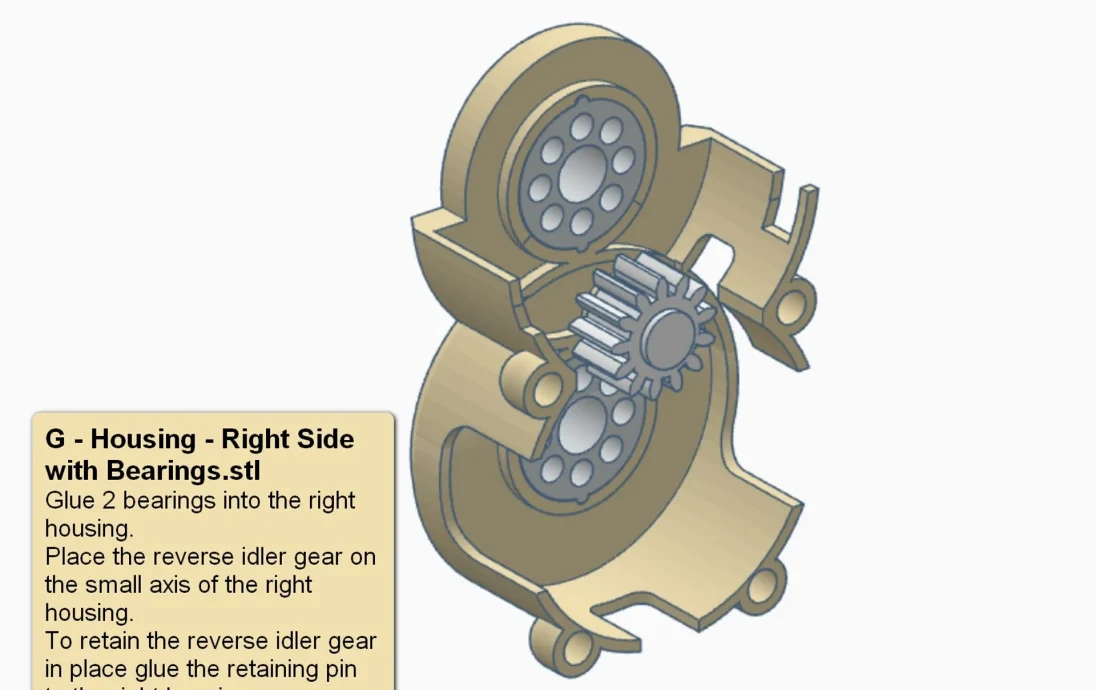

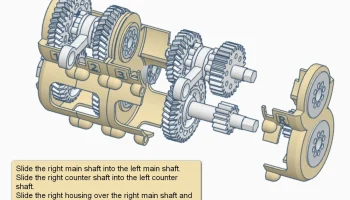

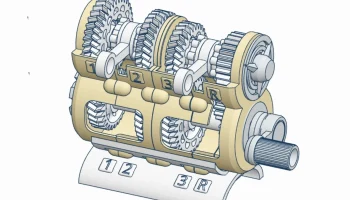

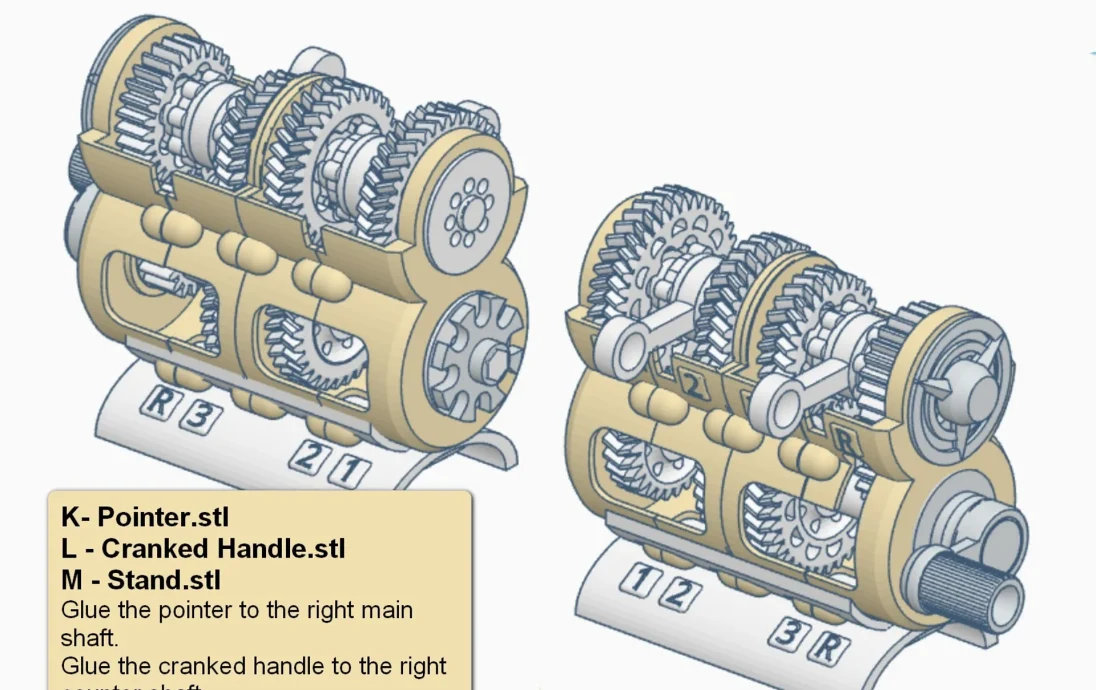

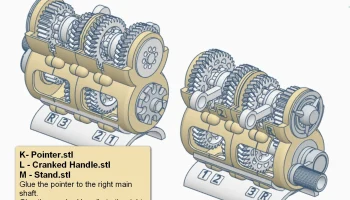

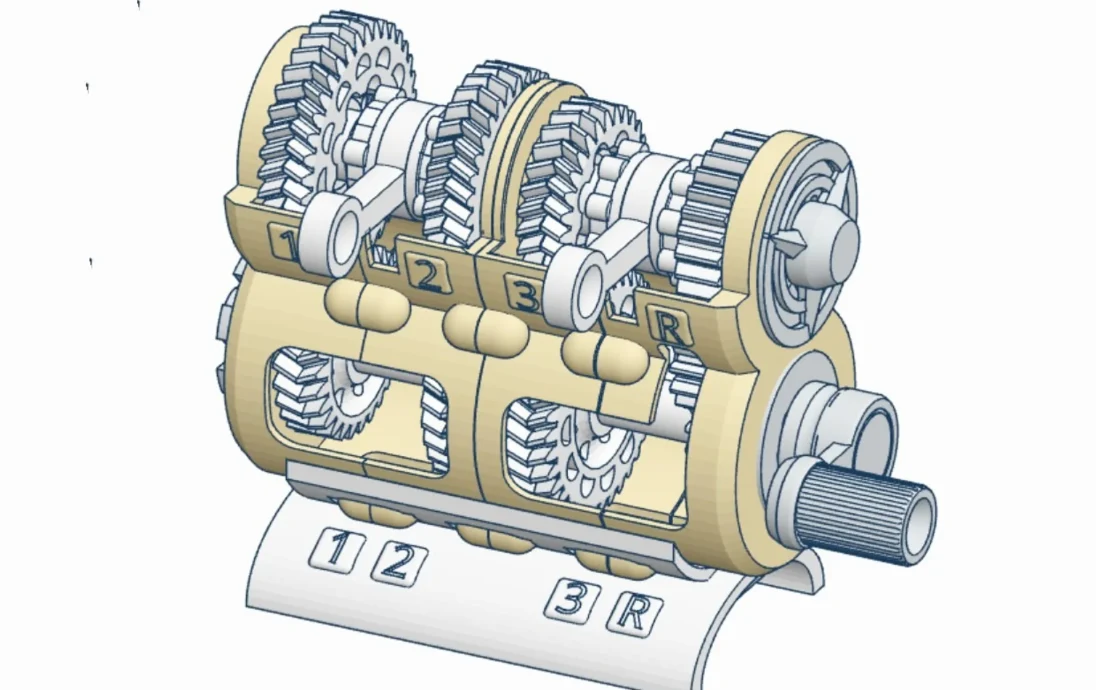

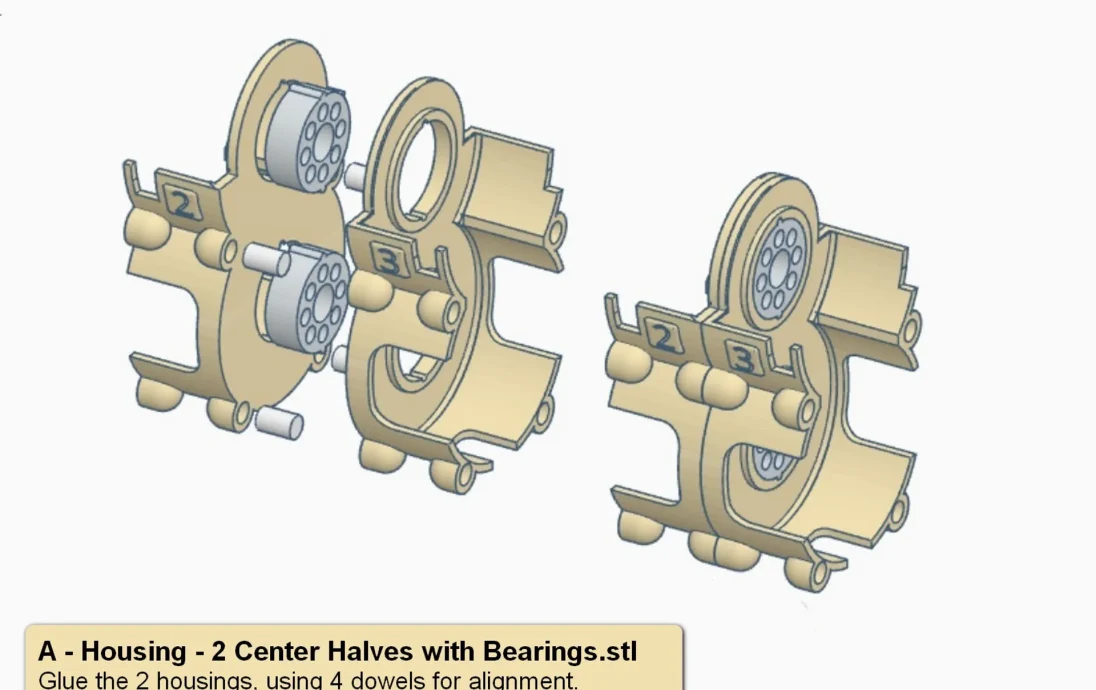

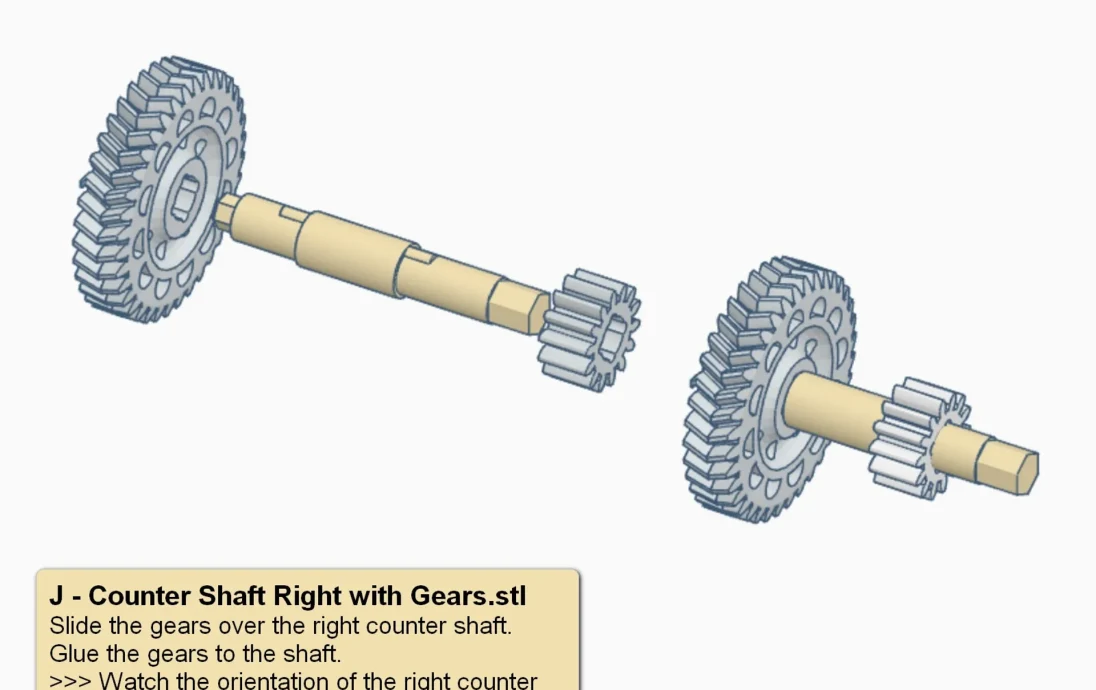

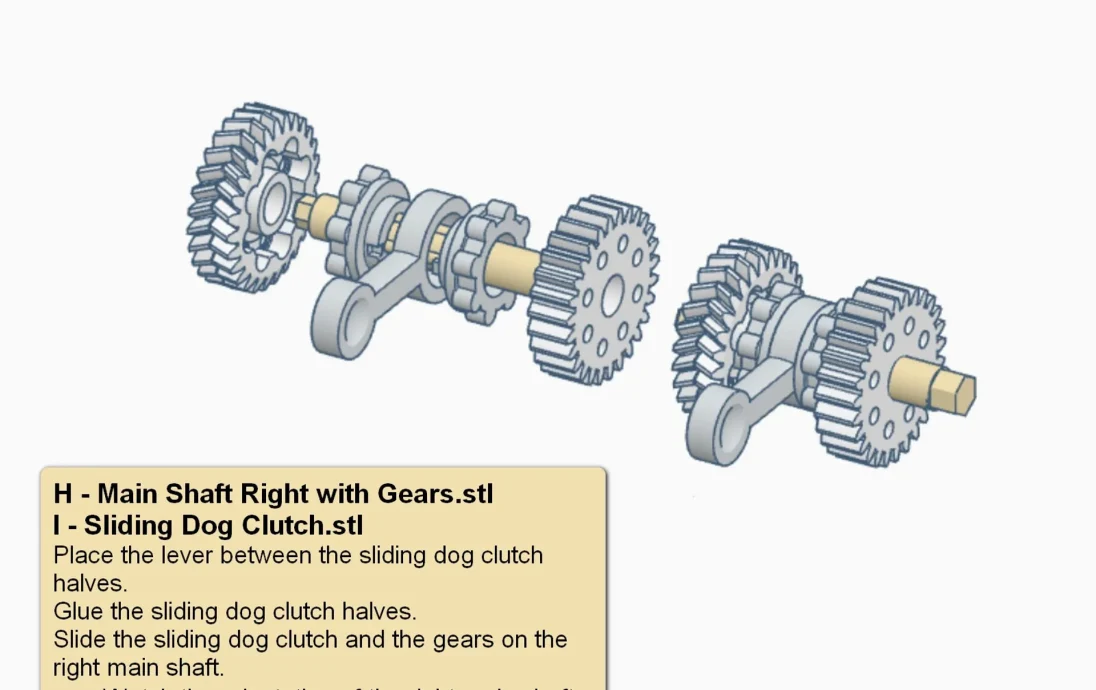

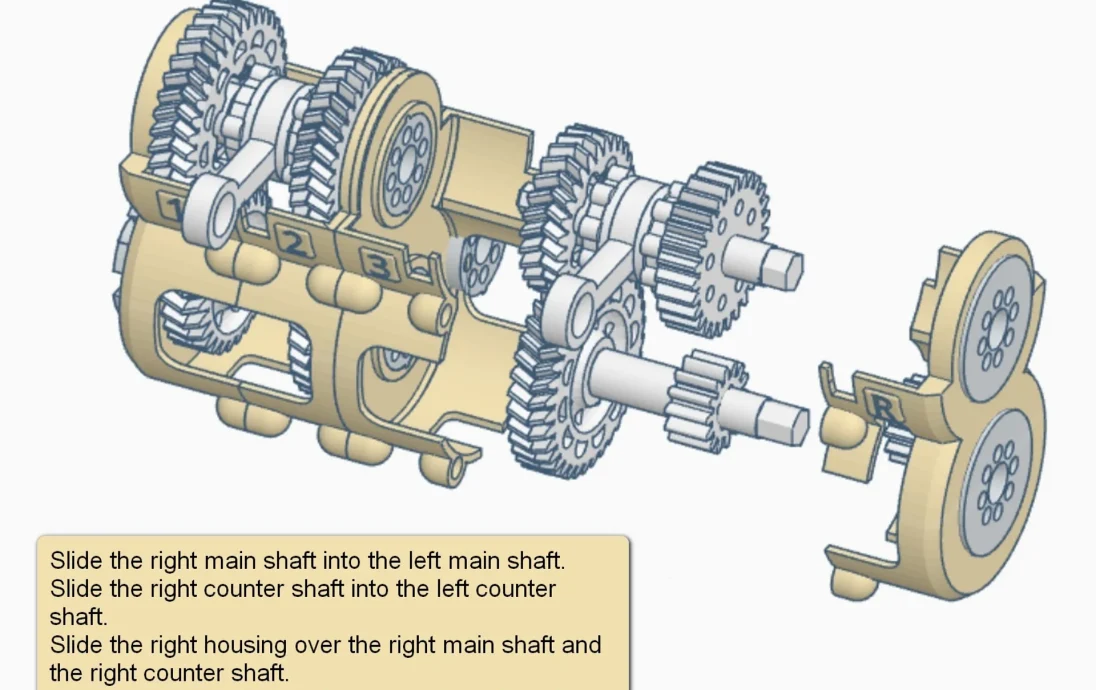

Инструкцию по сборке можно найти на 10 скриншотах.
Коробку передач можно соединить с совместимыми 4-тактными двигателями.
Распечатайте детали «N — Соединение салазок и двигателя.stl».
Для соединения коробки передач с двигат��лем необходимо снять «Изогнутую рукоятку» двигателя.
Двигатель, кронштейн муфты и коробка передач защелкиваются в салазках.
Совместимые 4-тактные двигатели:
4-тактный 4-клапанный двигатель с верхним расположением распределительного вала от Bootjevaarder | Скачать бесплатно STL-модель | Printables.com
4-тактный V-образный двигатель с плоской головкой от Bootjevaarder | Скачать бесплатно STL-модель | Printables.com
4-тактный двигатель с плоской головкой от Bootjevaarder | Скачать бесплатно STL-модель | Printables.com
Операция
Используйте изогнутую ручку для вращения коробки передач/двигателя.
Для переключения передач используйте скользящие собачьи муфты.
Для соединения/отсоединения коробки передач от двигателя используйте рычаг сцепления «N — Соединение двигателя».
