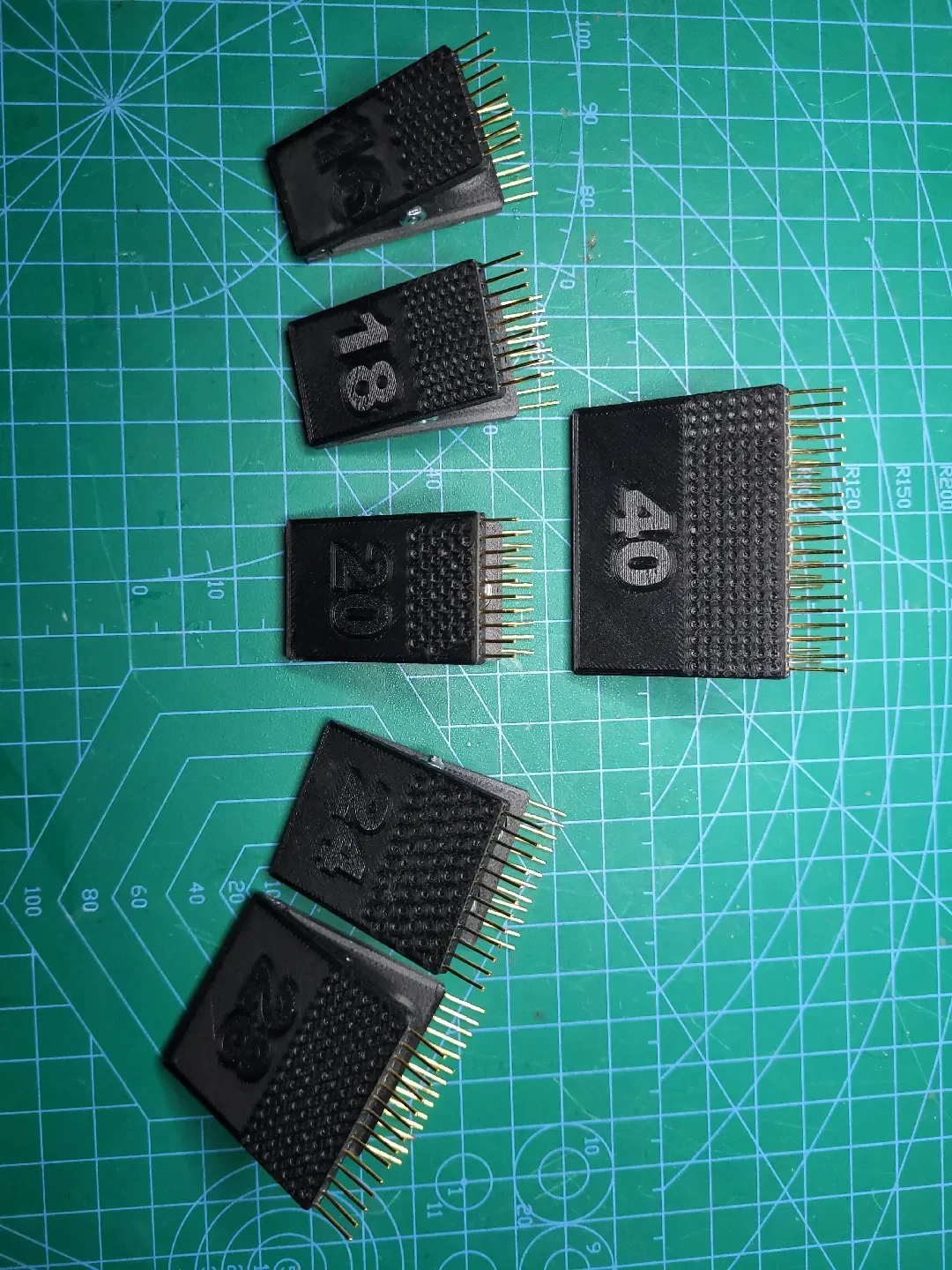

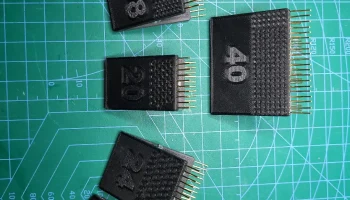

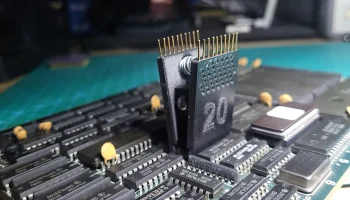

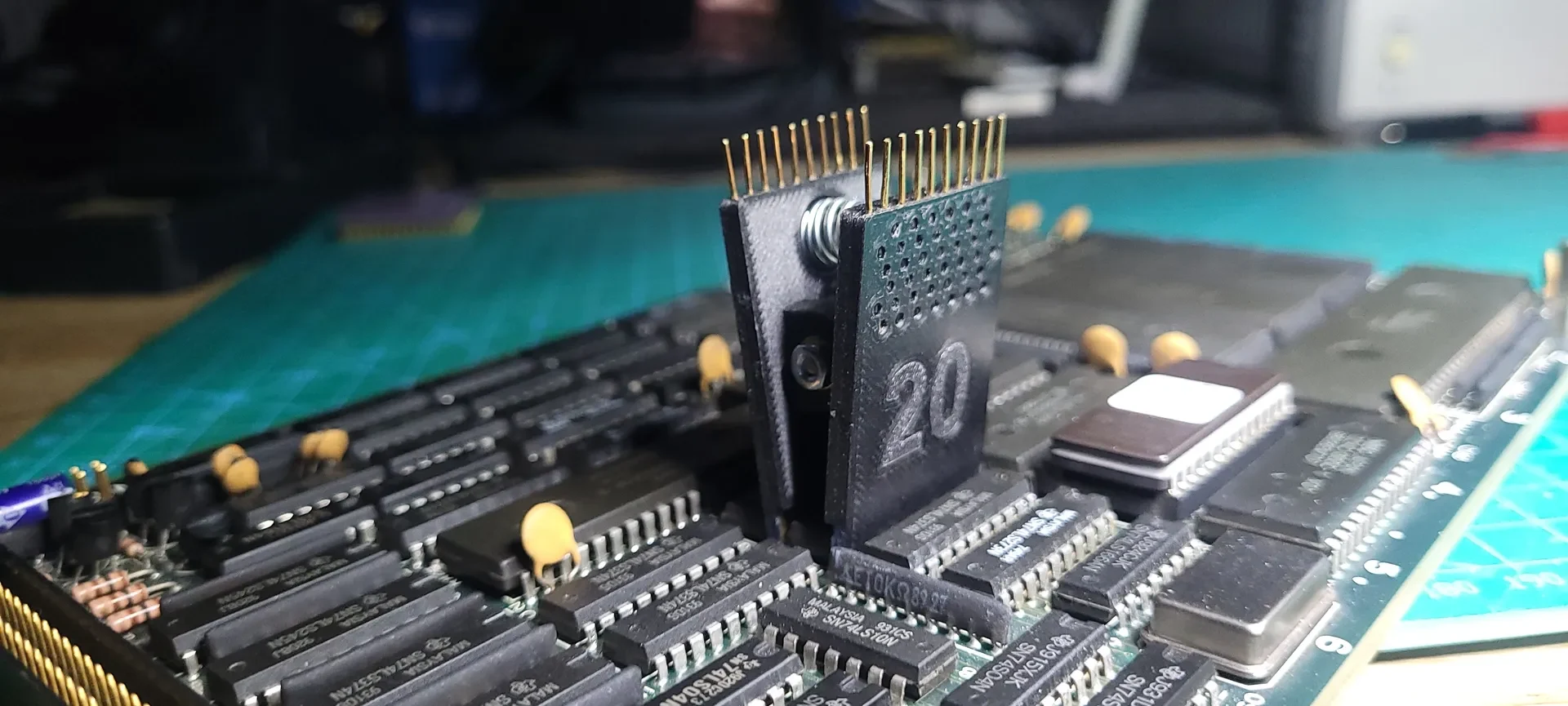

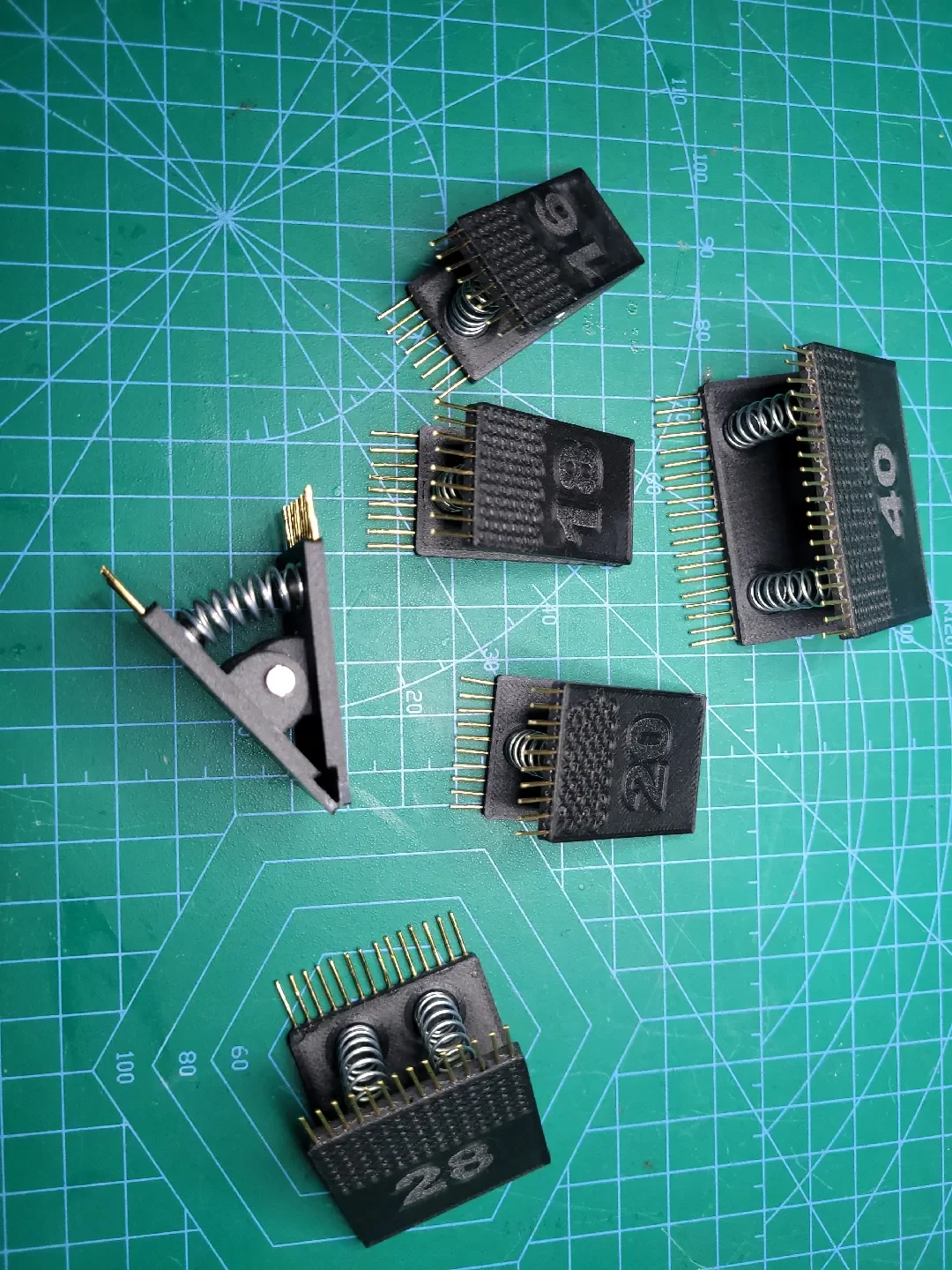

Зажимы для тестирования/щупов в корпусе DIP IC........

Я позаимствовал некоторые идеи из этого проекта: https://www.thingiverse.com/thing:1104612.

Для сборки вам понадобится:

— Шпильки: 3-дюймовые позолоченные латунные шпильки 21 калибра (Ebay, Aliexpress)

— Пружина: внешний диаметр 8 мм, длина 26 мм, проволока 0,8 мм (или что-то близкое)

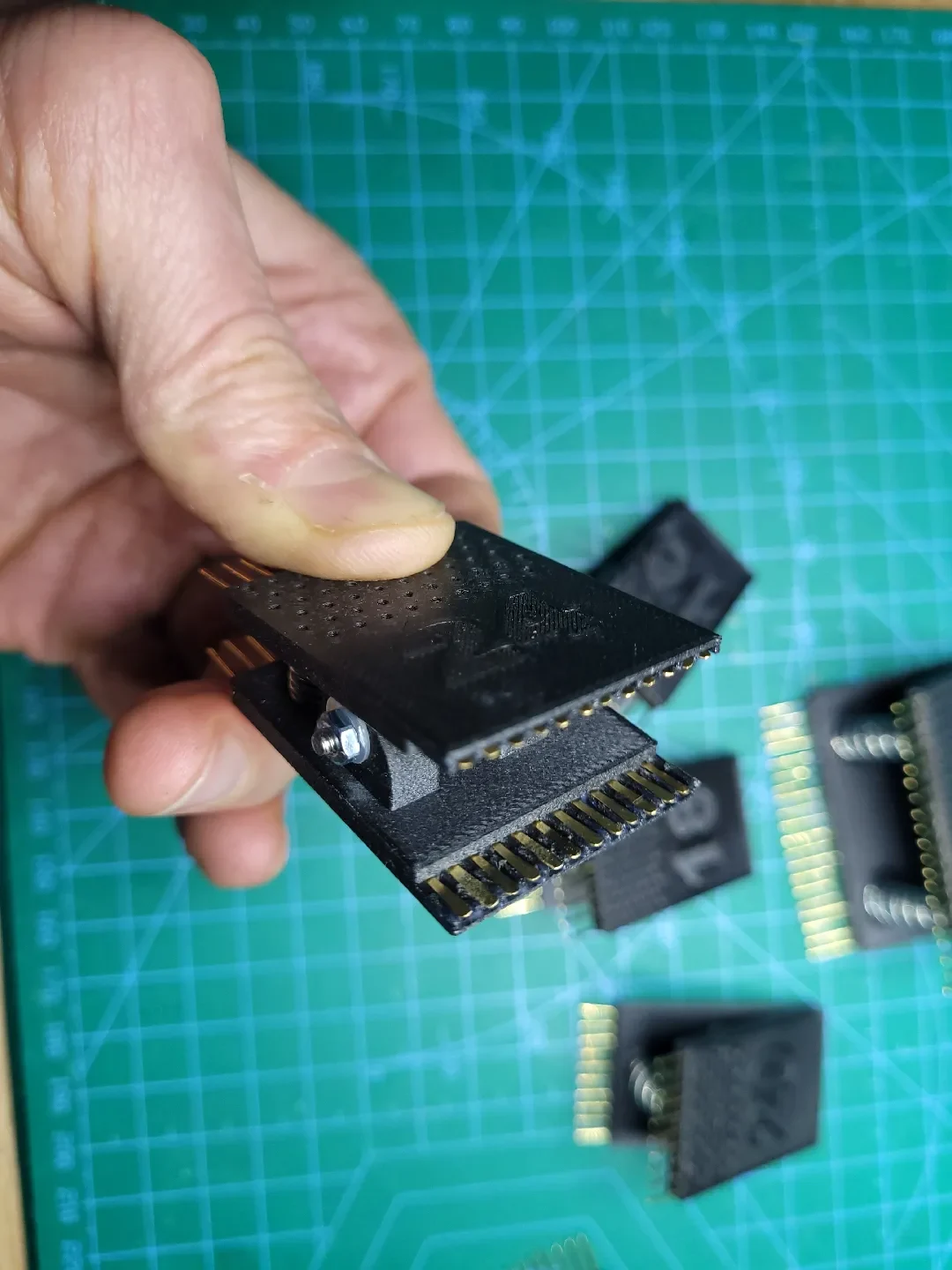

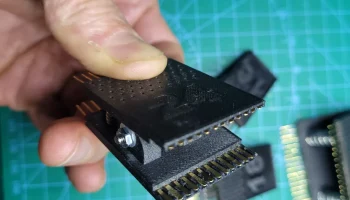

— Винт: винт M2,5, шайба и гайка.

— Суперклей: для укрепления тонких и хрупких элементов печати и фиксации булавок на м��сте.

— Нить: я использую PETG + углеродное волокно (PETG-CF) и настоятельно рекомендую ее для этого проекта.

— Слой: 0,1 мм

Штыри должны быть слегка сплющены на стороне контактов микросхемы (достаточно ровно настолько, чтобы поместиться в контактные пазы и при этом иметь возможность перемещаться вверх/вниз), чтобы обеспечить большую контактную поверхность с ножками микросхемы. Их также следует слегка согнуть после фиксации клеем, чтобы обеспечить хороший контакт с ножками микросхемы.

Чтобы расплющить булавки, я использую миниатюрный ювелирный молоток + наковальню.

Видео на Youtube, где я собираю клип:
