Инструменты для выравнивания луча для лазерной головки Cl..
Пакет центровки для CO2-лазерных резаков с головкой Cloudray C-серии.
********Если вы делаете это на лазере FF Y-1200 или заменителе Y-400, каждый раз, когда я связываю ось X с осью Y и наоборот, потому что они перевернуты. Остальные действуют как обычно.********

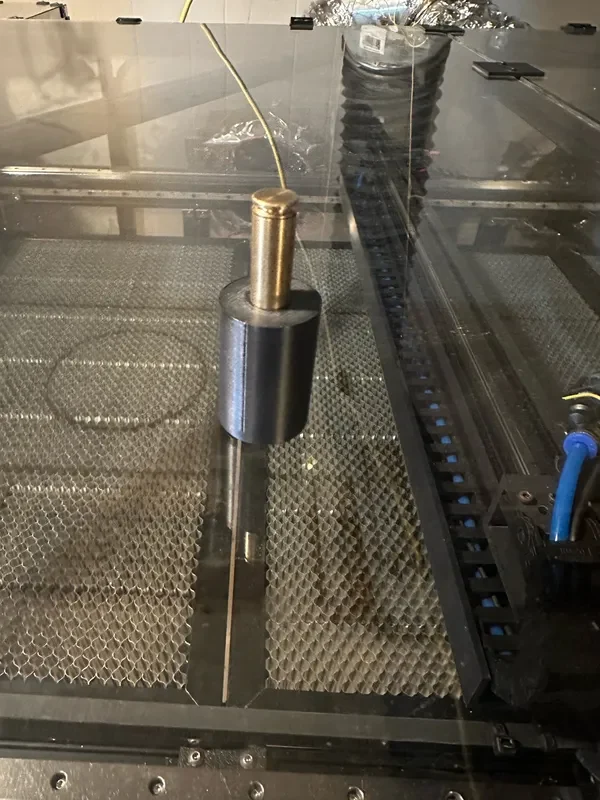

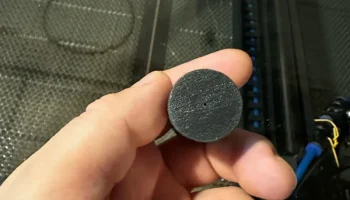

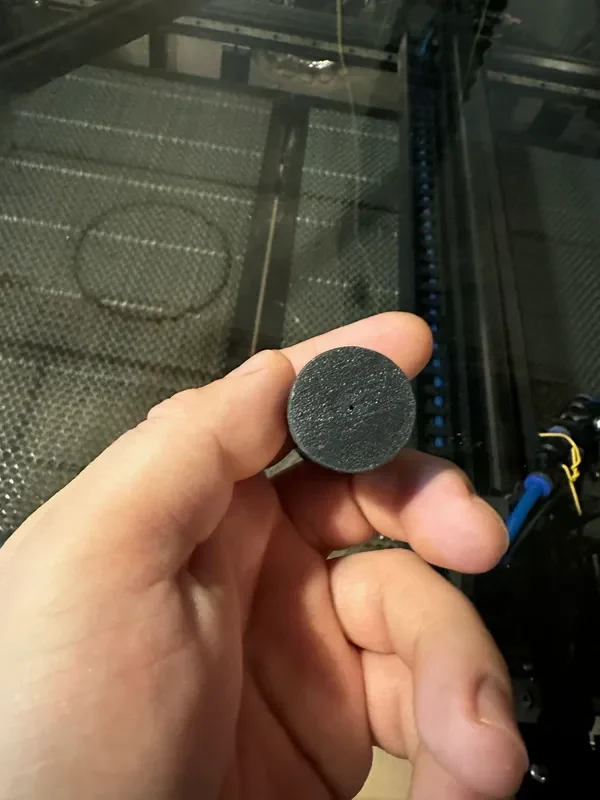

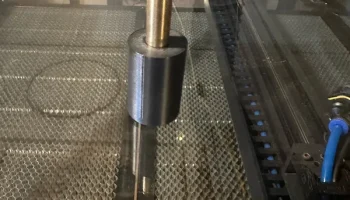

Все, что вам нужно, это прицел калибра .223 от Amazon. Я использовал его лично. (https://www.amazon.com/MidTen-Sight-Boresighter-5-56mm-Batteries/dp/B0794YFRYP/ref=sr_1_1?crid=3S62GDAVFIAI5&dib=eyJ2IjoiMSJ9 .F5TlFGsdyw_eYx0utFpgjiTlKDFm4yDdkAGuTdv-ywy3gTvxXi5_U_iPCwk3ejzoS1hFtXjXSN6Vf3toRmixRjeJ4s4S9QYSsMFeFL3PvwuXG2510sYPc1CgnQYLt PMpqBKK9Dy8N7R1VRg13JvcdZPDhgvG5pEUsRPfn-qq1so9L1AtfxDFR4o34IYEG27ZZZeOEX3AviJAULoFrSKyuEZO8D01aU3boJV8qlt3ejhwU1GCZKmS4bMrn1D X1JxTedlr0d0Nh7YEELTiKx0m_8RoPK1tfqjKJIMclJrZs6U.kw5s5R-VFXFPWrNP6b_mSAZFoNo1v-yI_HJ0ZaQ-B30&dib_tag=se&sprefix=.%2Caps%2C257) для инструмента обратного выравнивания. Я включил версию толщиной 1,5 мм для принтеров, у которых первый слой, как правило, больше сдавливается, поэтому последнее отверстие получается около 1 мм. Версия 1 мм предназначена для хорошо настроенных принтеров. Вам нужно, чтобы отверстие было как можно меньше, лично для меня пределом был 1 мм. Отверстие должно быть круглым и целым, чтобы получить хороший круглый сфокусированный луч.
Входящие в комплект поставки лазерные головки имеют размеры 4 мм, 5 мм и 6 мм, однако, если вам нужно что-то тоньше, вы можете вставить его в слайсер, разблокировать шкалу и отрегулировать высоту z по своему усмотрению, чтобы лазерная головка идеально принимала луч прямо по центру.
Вам также понадобятся винты M4 Shcs для крепления подступенка высотой более 2 мм, поскольку стандартные винты будут слишком короткими.
*****Как использовать*****
1.) Совместите первое зеркало с самой лазерной трубкой, используя тест на прожог м��лярной ленты и т. д., убедившись, что оно максимально отцентрировано относительно луча.
*** ИСПОЛЬЗОВАНИЕ МЕТОДОВ A, C, D, КАК ПОКАЗАНО ЗДЕСЬ***
2.) Совместите зеркало 1 с зеркалом 2, используя тест на прожог на малярной ленте, пока луч не попадет в одно и то же место по всей оси. После этого отрегулируйте высоту второго зеркала и его перемещение вперед и назад по оси Y, чтобы поймать луч в центре зеркала.
3.) Совместите зеркало 2 с зеркалом 3, используя тест на прожигание малярной ленты. На этом этапе не беспокойтесь о центрировании отверстия зеркала 3, просто убедитесь, что вы попадаете в одно и то же место на малярной ленте во всех 4 углах.

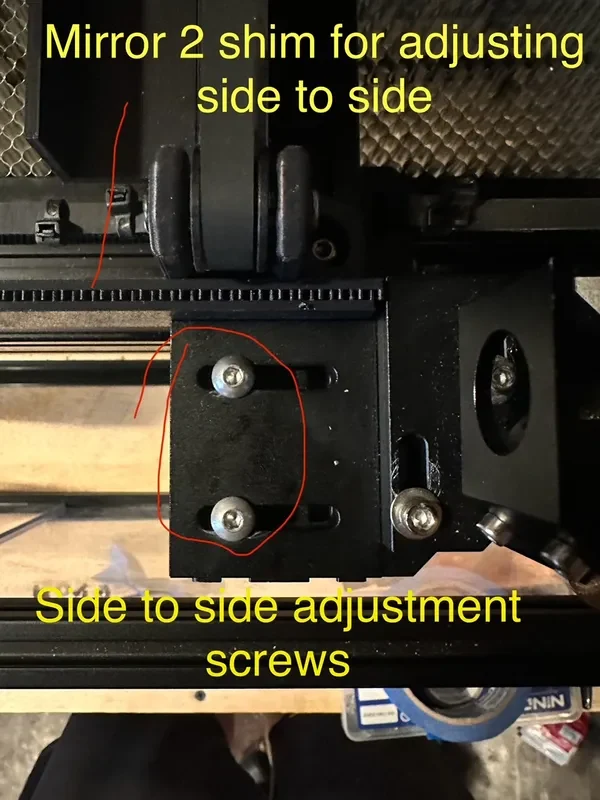

4.) После того, как луч попадет в одно и то же место по всем 4 углам, и только после того, как вы получите последовательное попадание в 4 угла, отрегулируйте второе зеркало так, чтобы оно попадало в зеркало 3 в центре из стороны в сторону по оси X с помощью крепежных винтов, а не винтов для регулировки зеркала (см. Фото). Вы пытаетесь сдвинуть зеркало к зеркалу 1 или от него, в зависимости от того, где на зеркале 3 (лазерной головке) окажется след ожога. Я настоятельно рекомендую сделать что-нибудь, чтобы крепление зеркала не скользило вперед или назад (прокладка на фотографии была моим решением), потому что вы должны отцентрировать его с последнего шага. Скольжение к зеркалу один или в сторону не измени�� центральный луч, но скольжение к зеркалу 3 или в сторону изменит. Когда вы сделаете этот шаг, это будет иметь смысл. Как я уже сказал выше, для этого вам будет очень полезна какая-то прокладка, удерживающая его в устойчивом положении вперед и назад (ось Y) (я распечатал ее).
5.) Теперь у вас должен быть луч, который попадает в одно и то же место и максимально отцентрирован по зеркалам 1 и 2 и по оси X на зеркале 3. Если вам повезет так же, как мне, у вас может быть луч, который падает слишком высоко (ось Z), поскольк�� цель состоит в том, чтобы он вошел в отверстие для зеркала 3 прямо посередине.

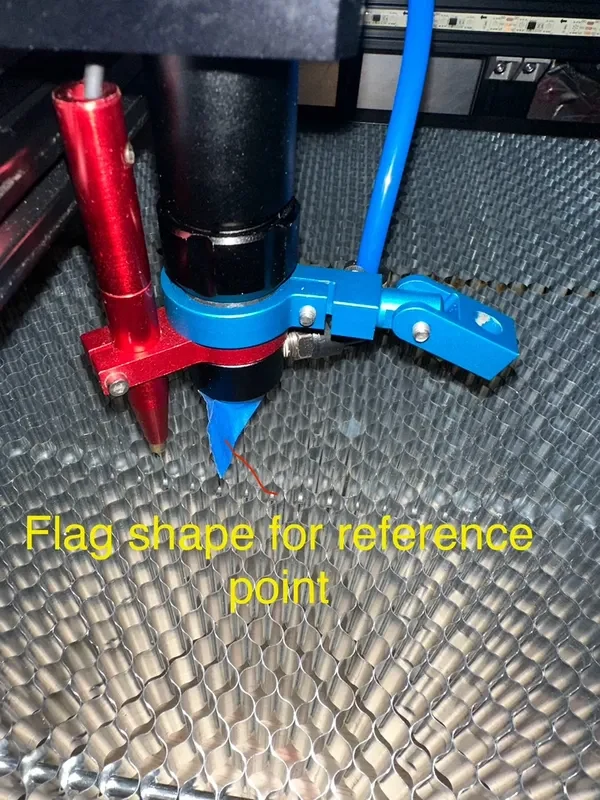

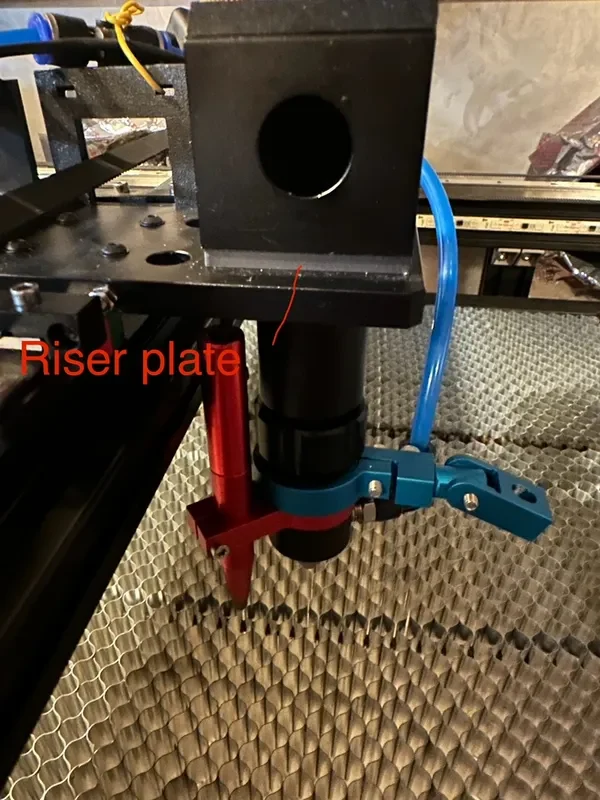

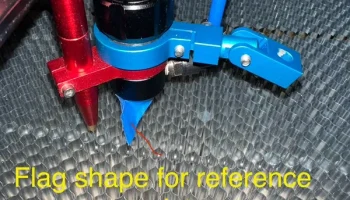

На этом этапе вам нужно будет измерить, где находится середина, и отметить ее фломастером, а затем измерить высоту следа ожога относительно места, где находится середина, и использовать подъемную пластину, включенную в эти файлы, чтобы поднять крепление зеркала 3 на правильную высоту (см. фото). Если ваш луч направлен ниже, вам необходимо отрегулировать высоту самой лазерной трубки и продолжать закреплять трубку с помощью креплений, пока не
