BTT 5160 Крепление на DIN-рейку (разные ориентации)........

Оригинальный дизайн от PlasticPusher (версия Fly)

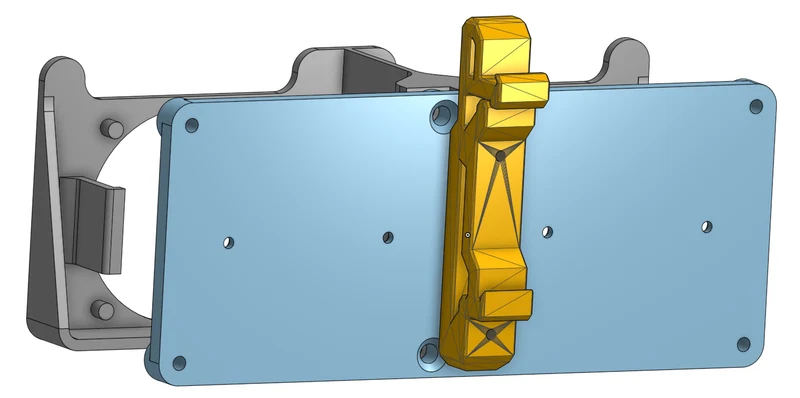

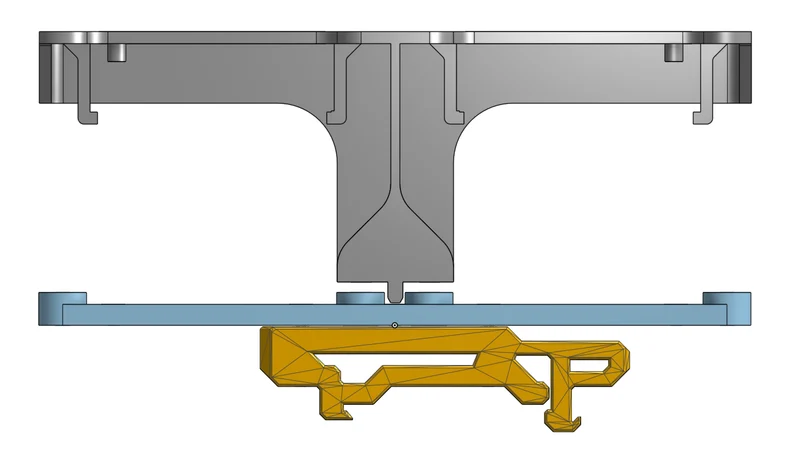

Компактное крепление на DIN-рейку для BTT TMC5160. Вмещает двух водителей.

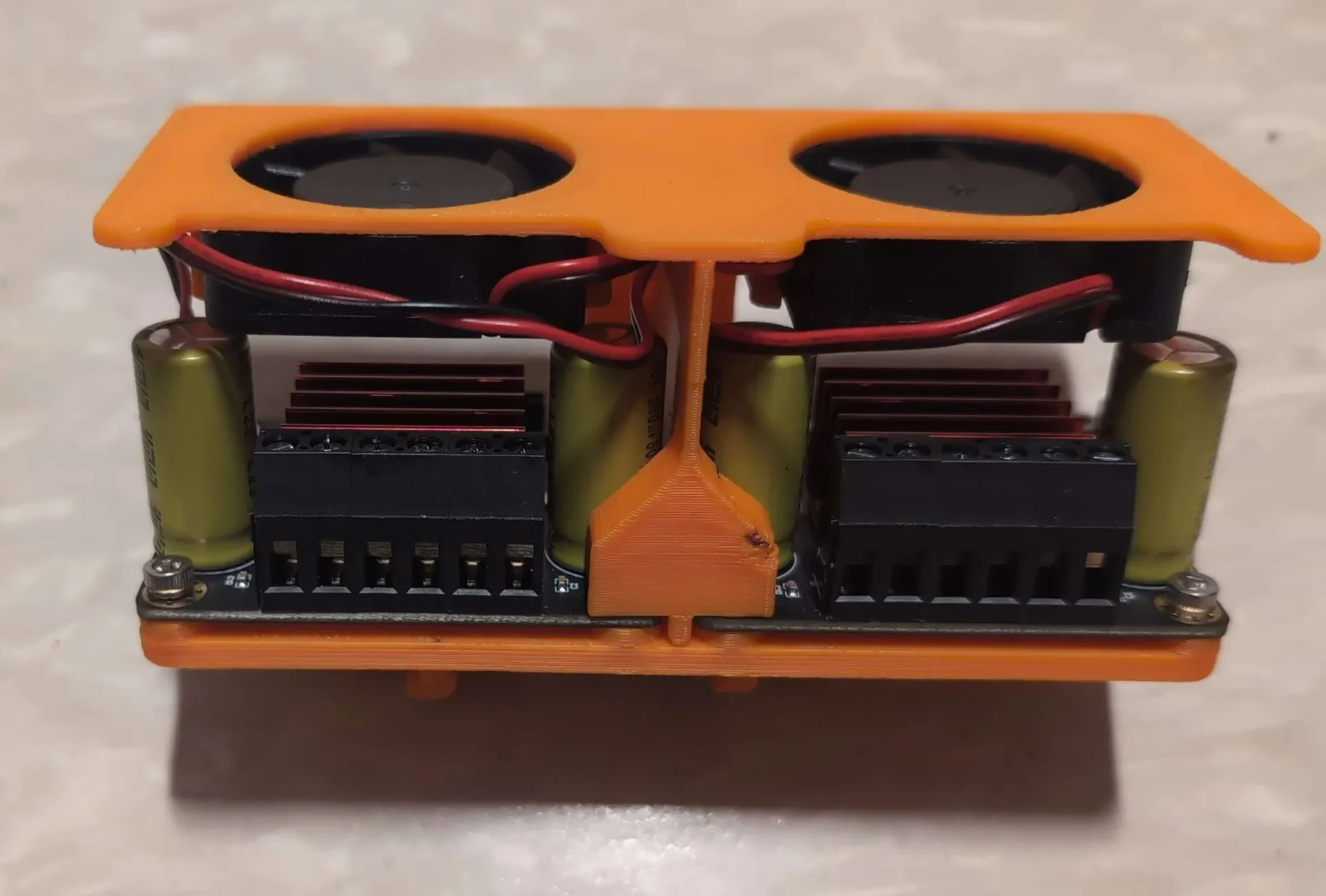

Осевые вентиляторы 24 В 4010 можно закрепить внутри крепления. Убедитесь, что ориентация правильная (нагнетание воздуха в радиаторы).

Используйте один зажим для печатной платы из репозитория VORON, чтобы прикрепить основание к DIN-рейке.
ССЫЛКА на зажим для печатной платы

Резьбовые вставки не нужны, просто используйте винты М3.
Убедитесь, что ваш принтер точен. Отверстия меньшего или большего размера затруднят соединение деталей.

Дополнительно необходимо

2 самореза M2 для зажима печатной платы
4 винта M3 с потайной головкой для соединения деталей друг с другом.
2 винта M3 для крепления 5160 к основанию (дополнительно)

Никакие опоры не требуются, если только ваш принтер не может выполнять свесы под углом 45 градусов.
