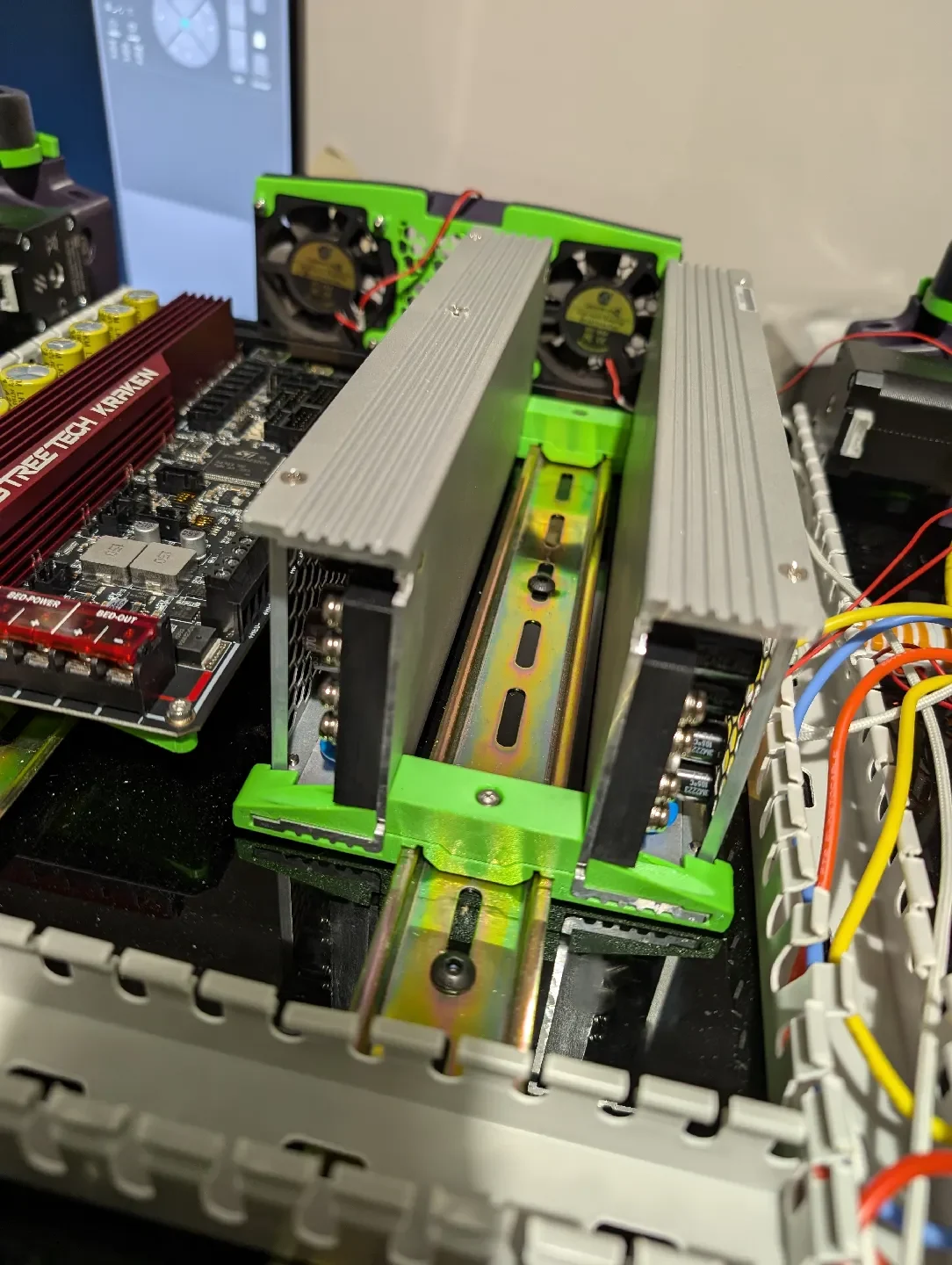

Крепление на DIN-рейку Duel UHP-500

Установите 2 блока питания UHP-500 на той же ширине, что и LRS-200.

Требуемая спецификация:

2 винта с головкой M3x16

4 винта с головкой M3x25

2 вставки для термофиксации M3 5x4 мм (спецификация Voron)

4 квадратных гайки M3

Инструкции:

Установите вставку для термофиксации в деталь A.

Установите 2 квадратных гайки в каждый центральный блок (деталь B).

Гибкая часть A на DIN-рейке

Установите блоки питания

Закрепите деталь B винтом M3x16 во вставке для термофиксации.

Закрепите блок питания двумя винтами M3x25 на каждом конце.
