Универсальный кронштейн из ПВХ в сборе........
Спасибо за просмотр моих дизайнов. Пожалуйста, заплатите вперед и продолжайте образ жизни с открытым исходным кодом. Пожалуйста, сделайте ремикс и внесите новшества.
Это грязная застежка для любого тонкого материала, например картона, для изготовления корпуса.

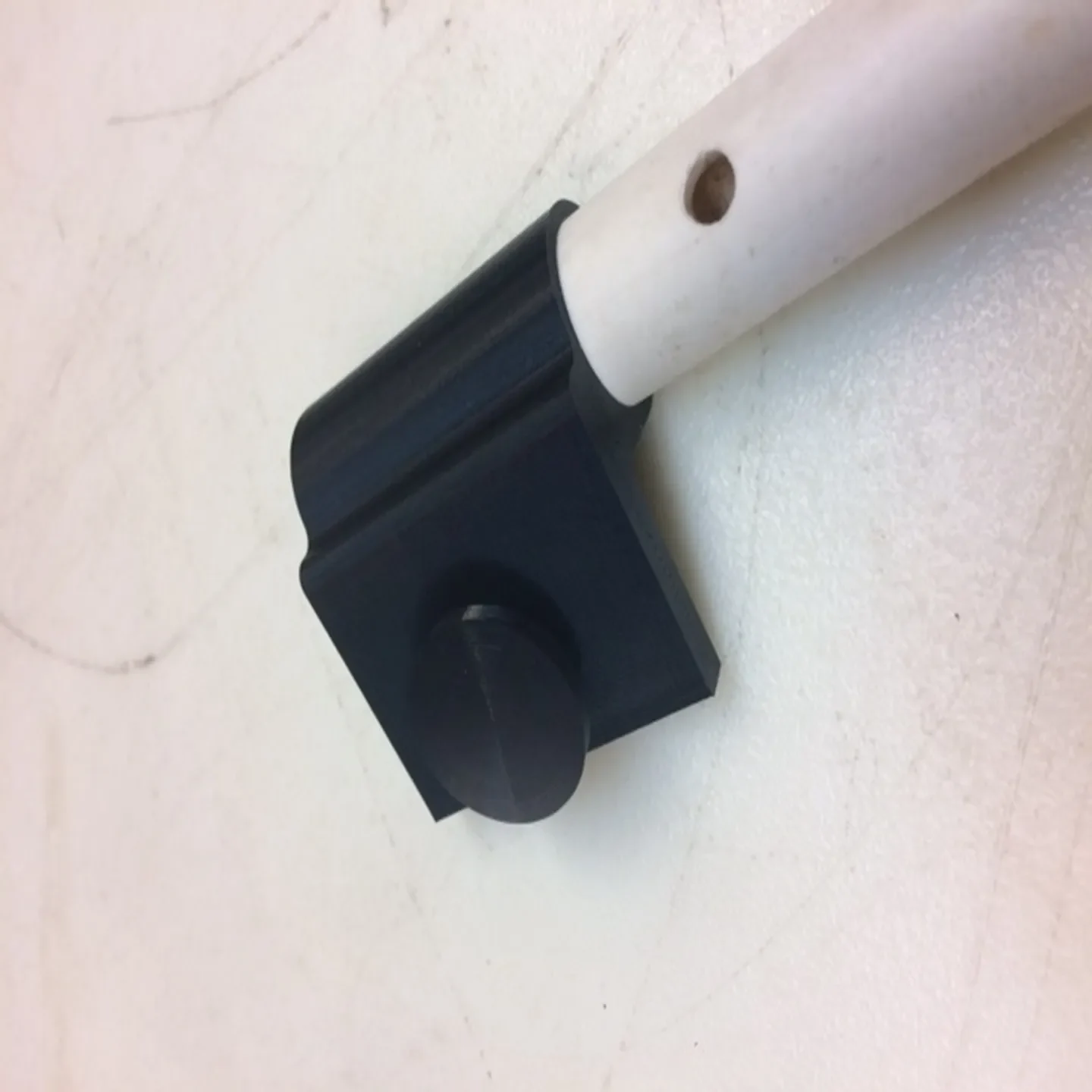

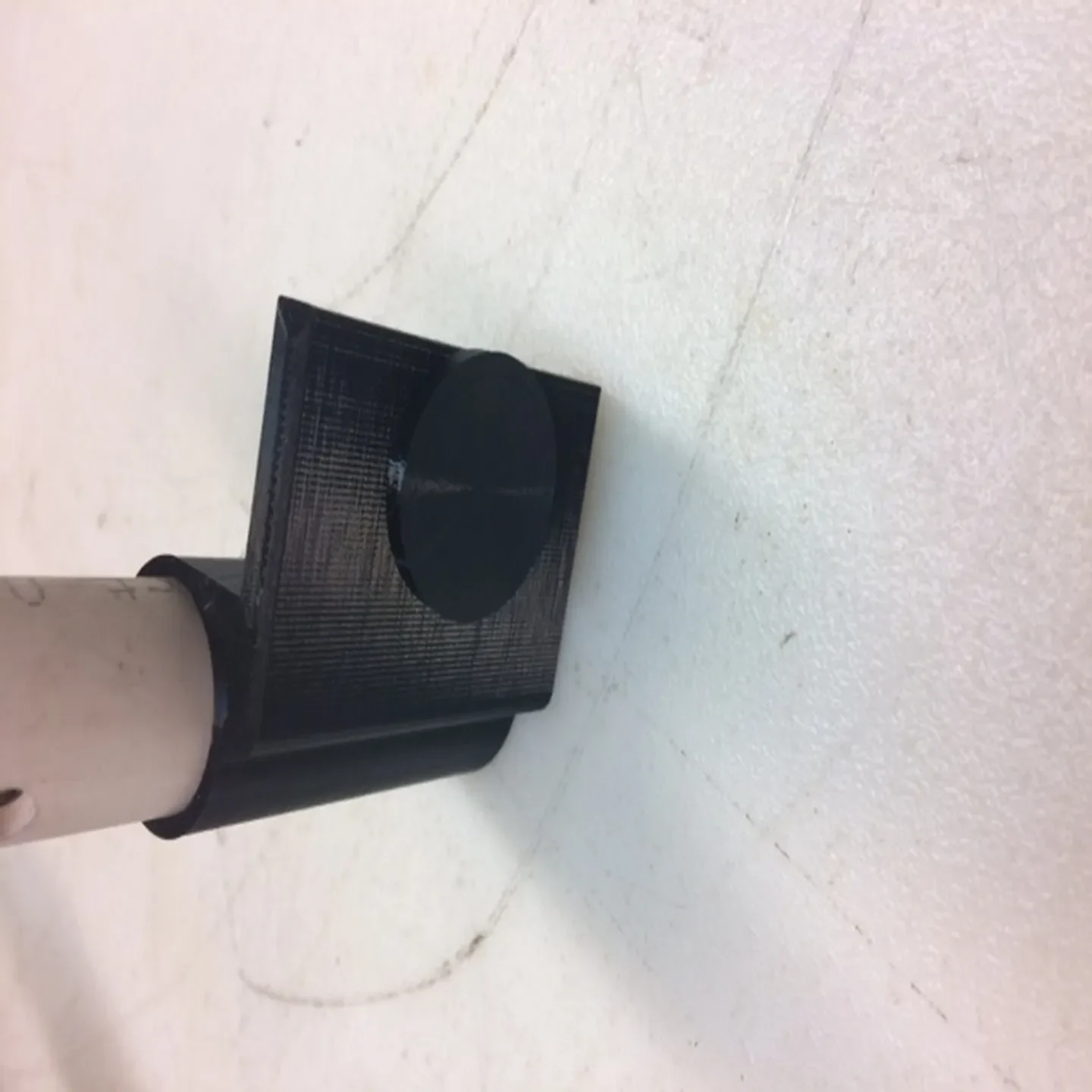

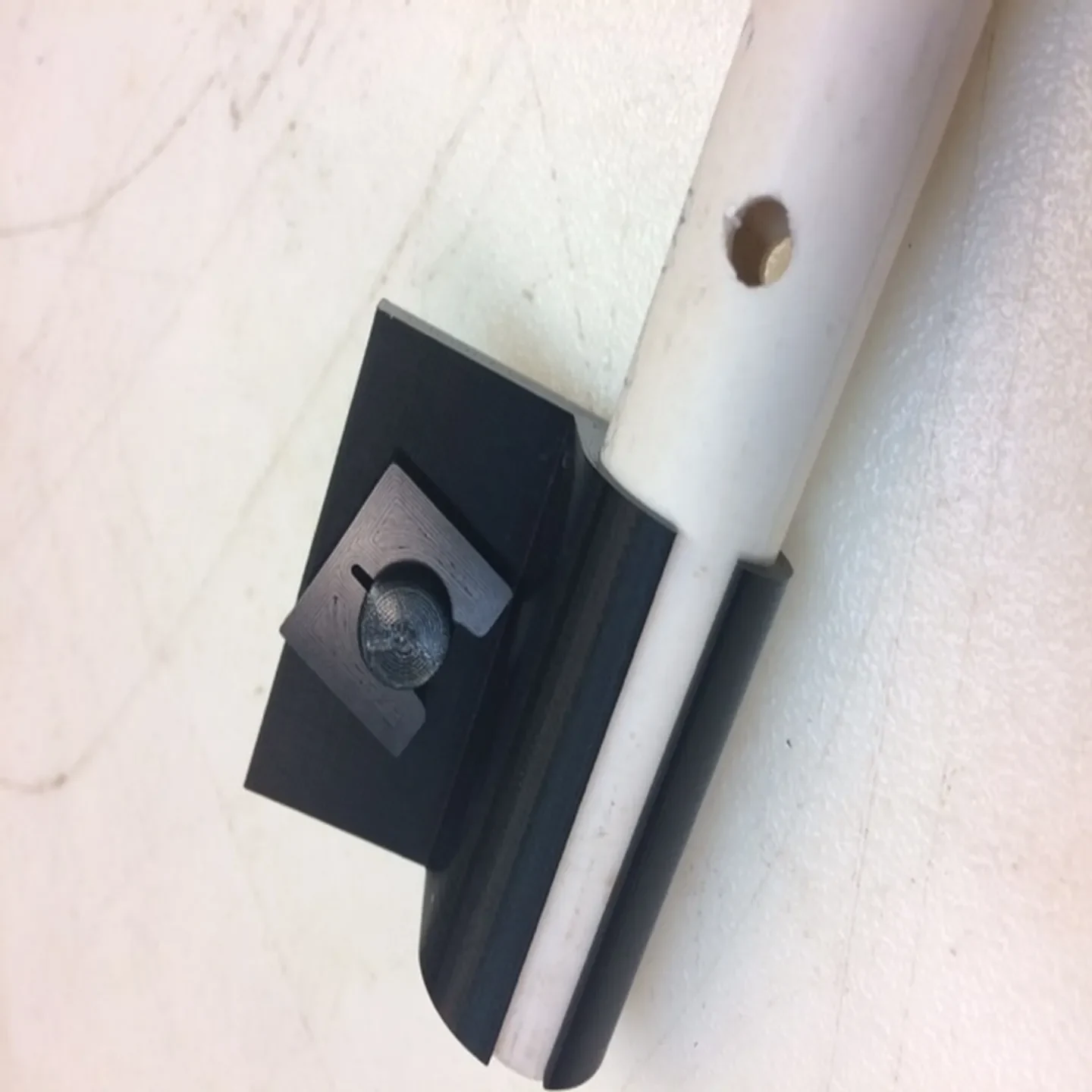

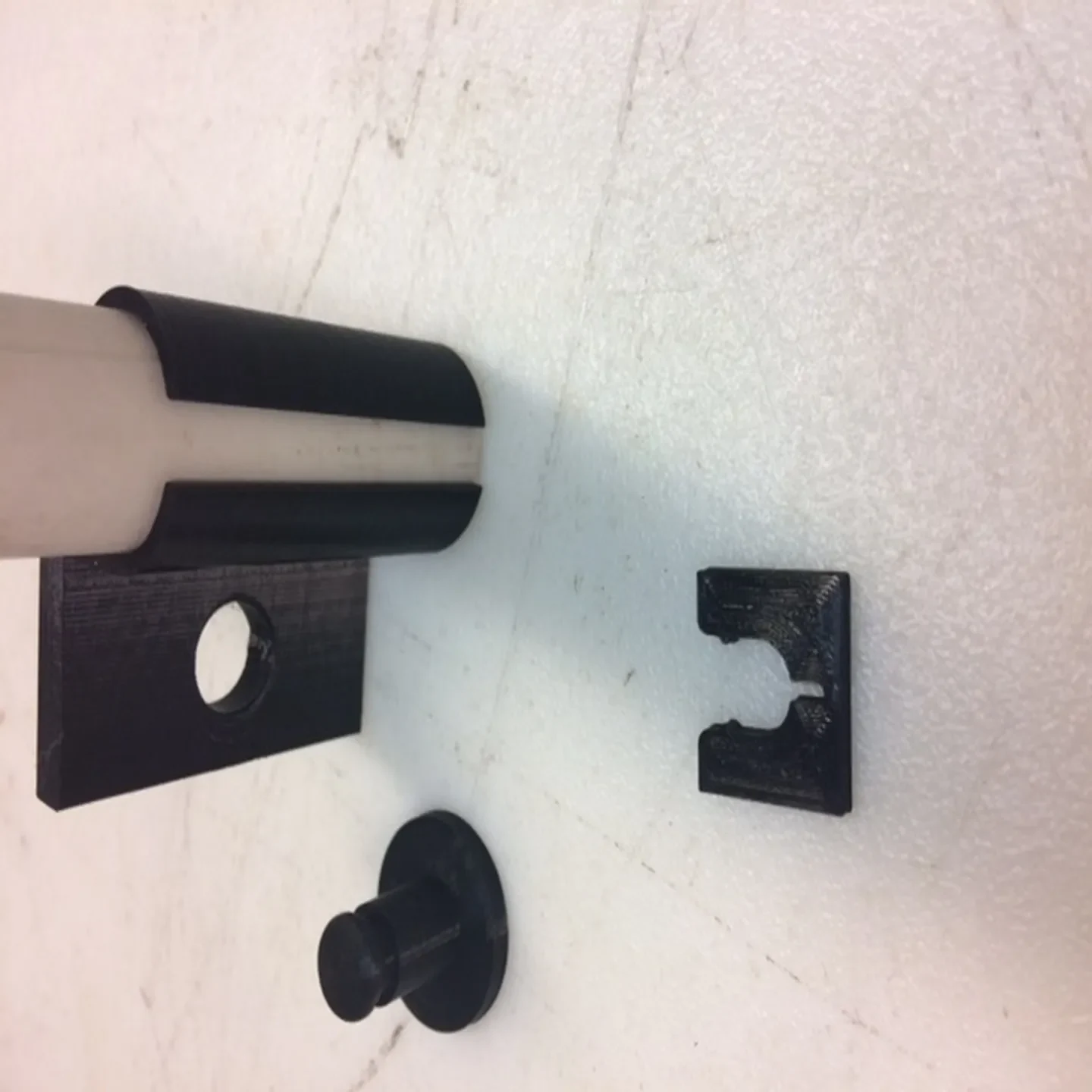

Кронштейн, штифт и зажим скользят по трубе из ПВХ диаметром 1/2 дюйма, образуя монтажную поверхность для такого материала, как пластиковый картон или прозрачная пластиковая пленка для теплицы.

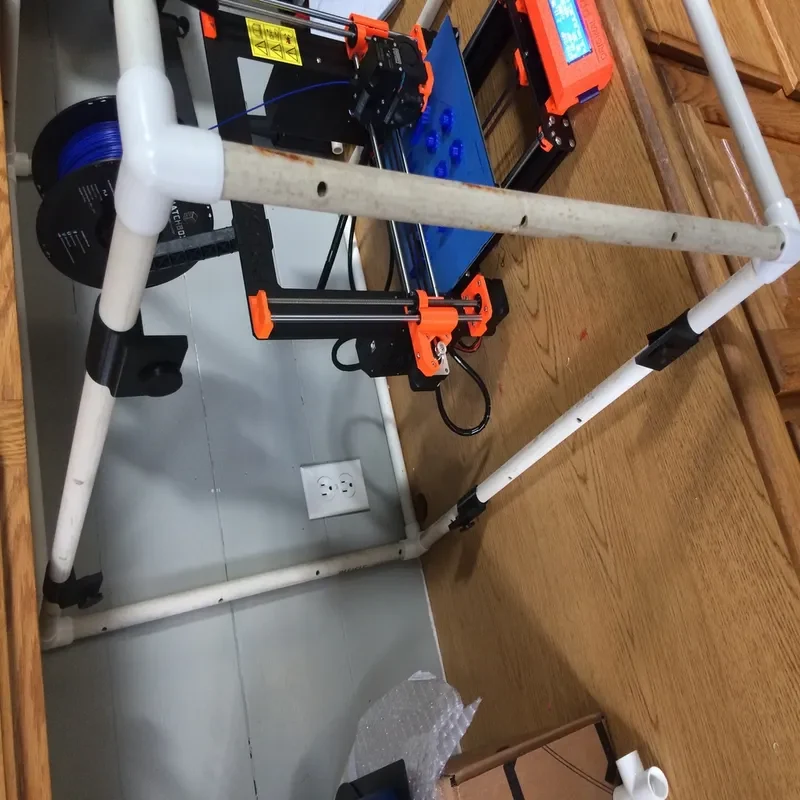

Первоначально разработан для корпуса 3D-принтера из ПВХ-трубы с использованием ПВХ-трубы диаметром 1/2 дюйма и трехходовых угловых фитингов для создания каркаса корпуса для вашего 3D-принтера или небольших теплиц для растений. Используйте эту систему кронштейнов для крепления боковых стенок и крыши, чтобы обеспечить стабильность тепла при 3D-печати или защите растений в холодном климате.

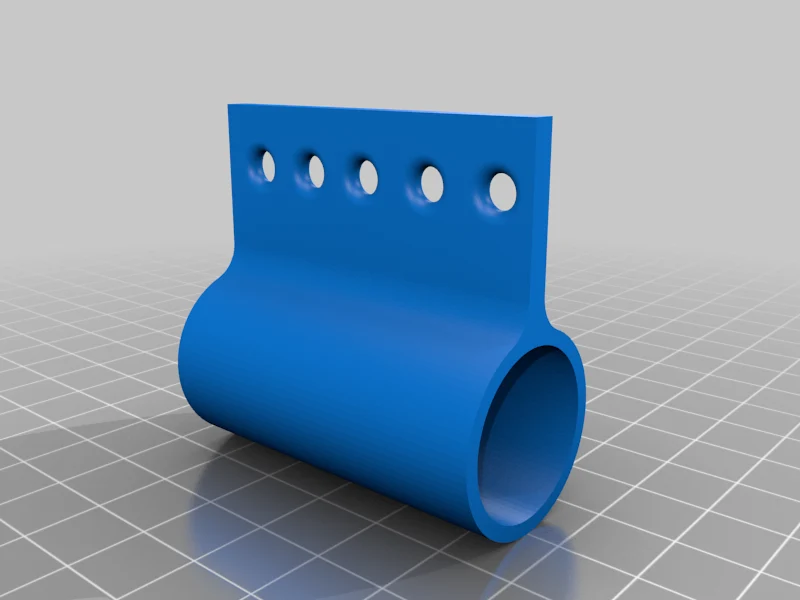

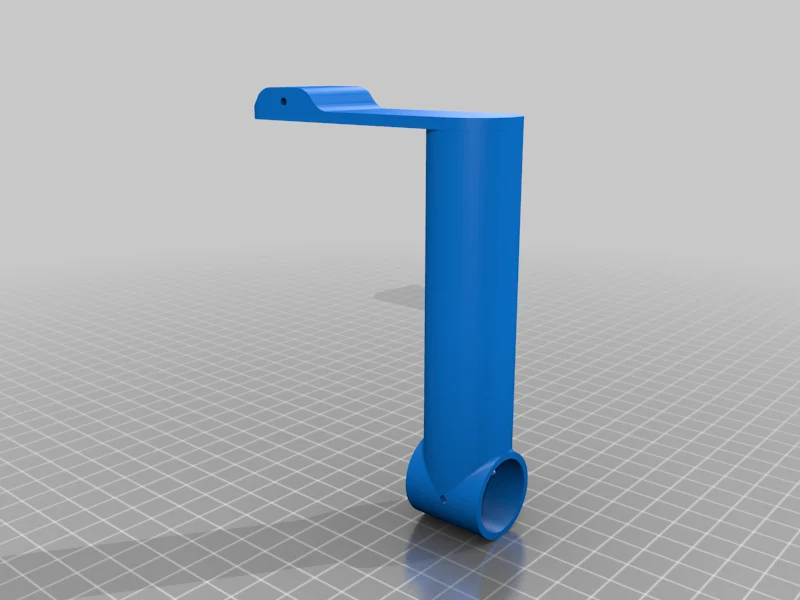

Для 3D-печати я добавил детали направляющей нити и фа��лы Solidworks для повторного смешивания.

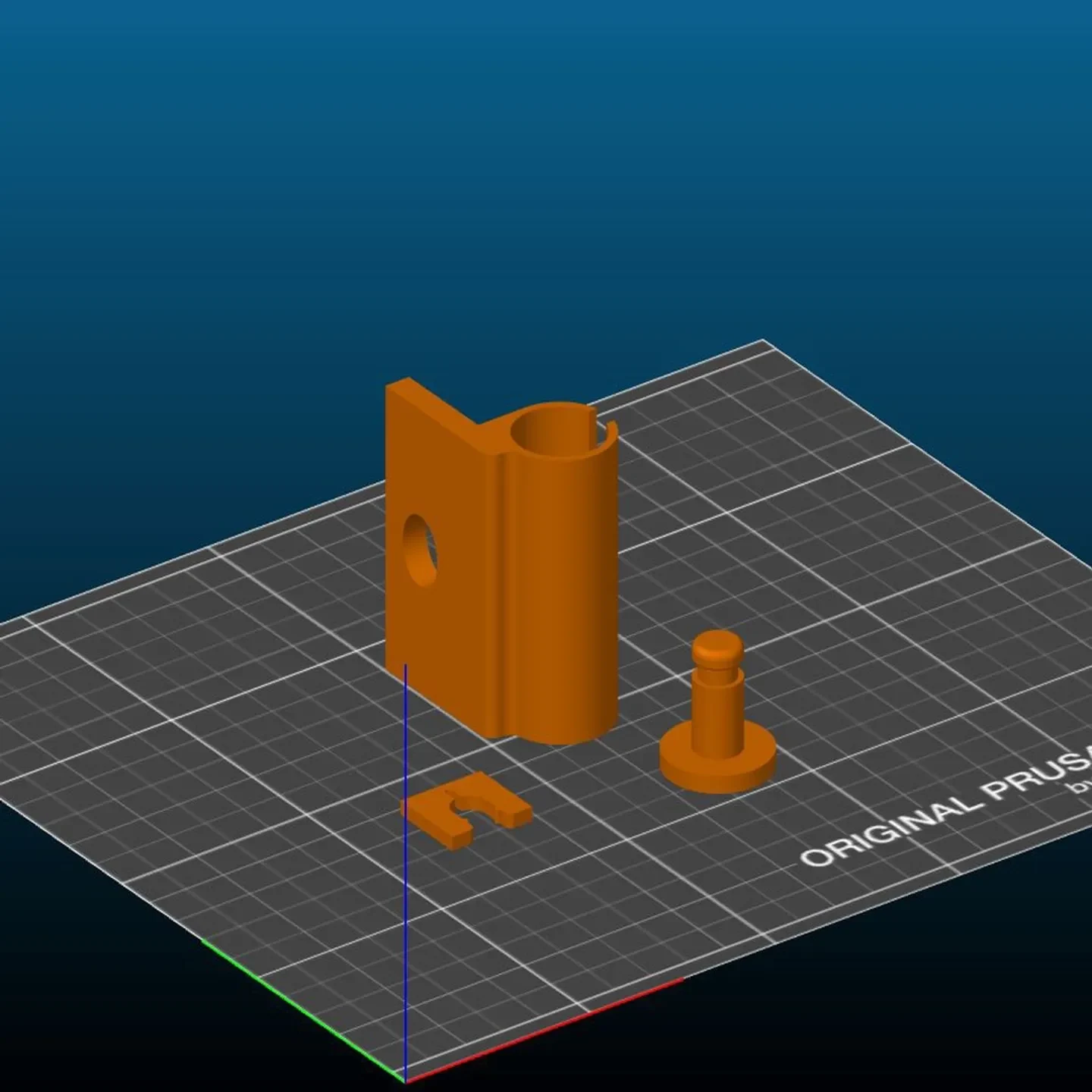

Настройки печати
Бренд принтера:
Пруса
Принтер:
i3 МК3 ММУ 2
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
.15
Заполнение:
твердый лучше всего
Нить: Hatchbox PLA или ABS любая
Примечания:
Добавьте поля для устойчивости и поддержки сцепления деталей при печати высоких профилей.
Пост-печать =============
Кронштейн трубы ПВХ для стены корпуса принт��ра
Никакие опоры не нужны.
Как я это разработал ===================
Разработано в SolidWorks 2019.
Он разработан в стандартной дюймовой системе SAE. Все можно печатать без подставок. Некоторые люди могут предпочесть закрепить штифт и кронштейн, но в этом нет необходимости. Печать булавки в высоком разрешении и, возможно, немного медленная поможет.
Если возможно, увеличьте допуск отверстия для более плотной посадки.
Категория: 3D-печать
