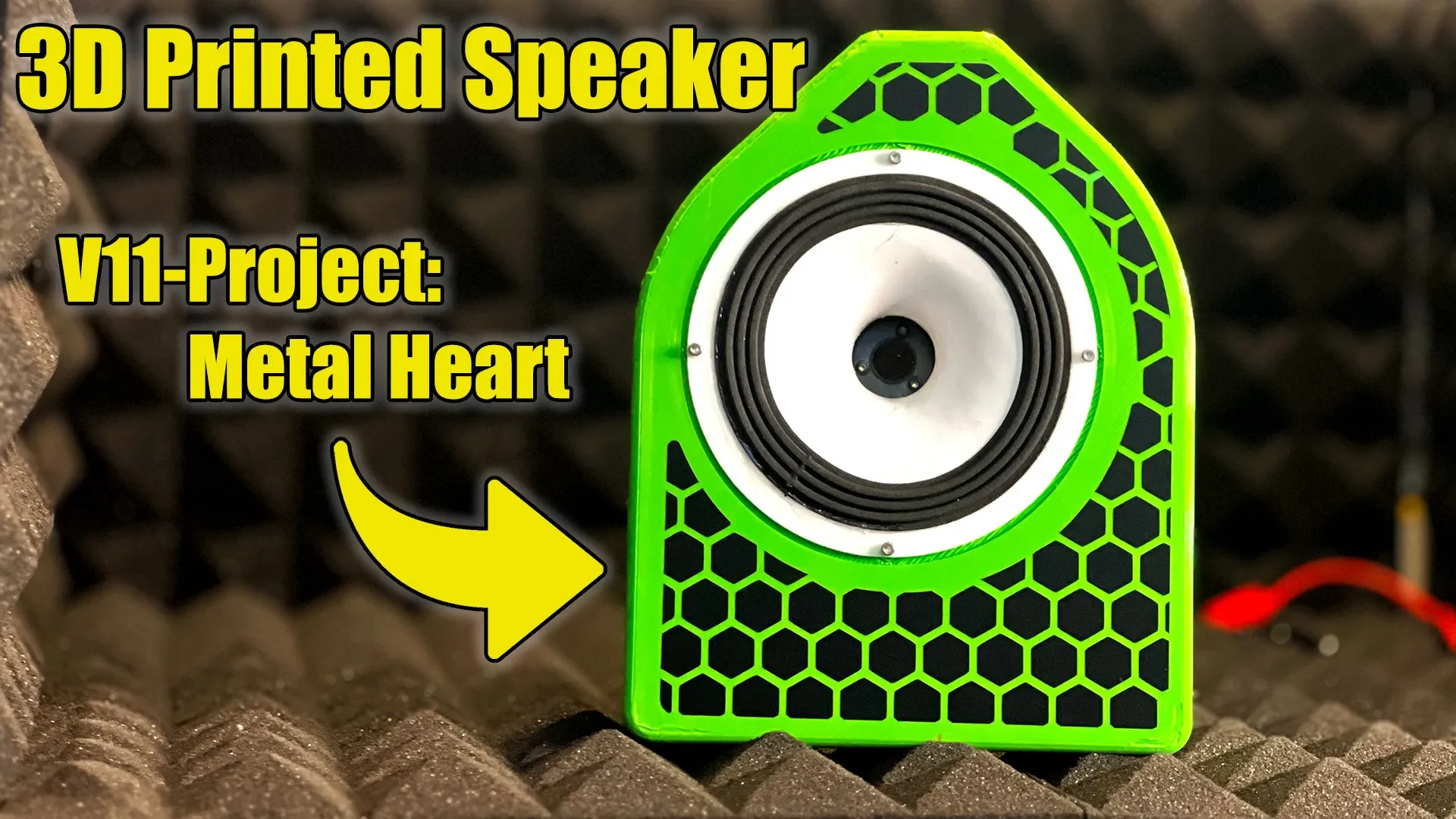

Динамик V11, напечатанный на 3D-принтере. Проект: Металли..

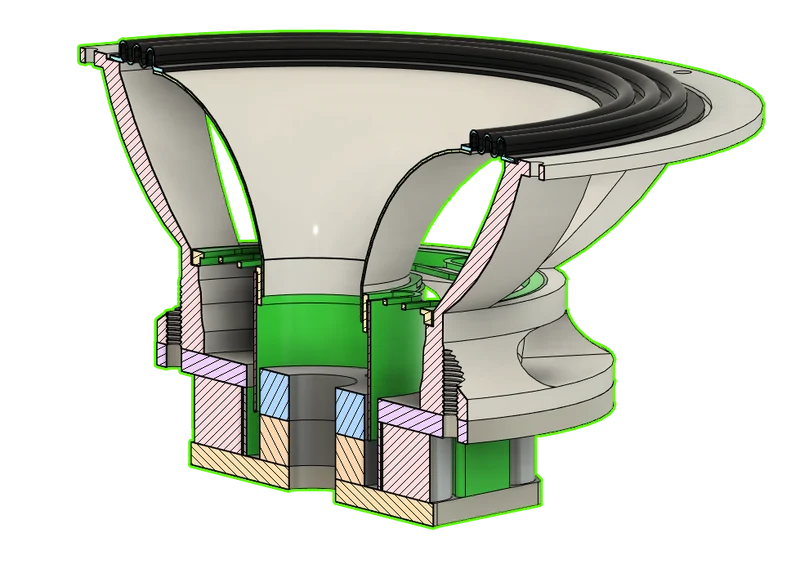

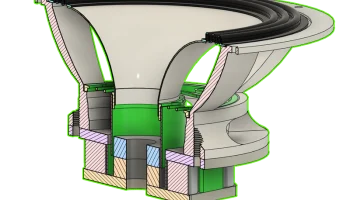

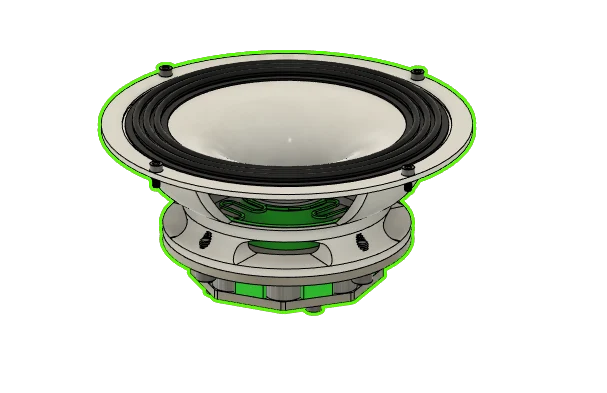

Это основные компоненты динамика, напечатанного на 3D-принтере; вам нужно добавить магниты и медную проволоку, а также вырезать 4 пластины с помощью местного или онлайн-лазерного резака.
Surround должен быть напечатан из ТПУ, иначе этот динамик может не работать. Я использовал пену Varioshore, но она должна работать со всеми моделями от 85А до 97А, она просто изменит частотную характеристику (более высокая твердость по Шору = высокочастотная характеристика — 85А будет действовать как маленький низкочастотный динамик, а 97А должен действовать как среднечастотный динамик).
Магниты следующие
8 — диаметр 12,7 мм (½ дюйма) и высота 9,7 мм (3/8 дюйма) — n52
*** МАГЕНТЫ ТАКОГО РАЗМЕРА МОГУТ НАЧАТЬ СТАТЬ ОПАСНЫМИ, ОНИ МОГУТ РАЗБИВАТЬСЯ, ЕСЛИ ПУСКАТЬ НАСТРОИТЬСЯ ДРУГ К ДРУГУ, А ТАКЖЕ МОГУТ ЗАЖАТЬ И ПОРЕЗАТЬ КОЖУ, ОСОБЕННО ПРИ ИСПОЛЬЗОВАНИИ ОСТРОВОЙ ЛАЗЕРНОЙ РЕЗКИ СТАЛИ. ИСПОЛЬЗУЙТЕ ЭТИ КОНСТРУКЦИИ НА СВОЙ СОБСТВЕННЫЙ РИСК — НАДЕВАЙТЕ СООТВЕТСТВУЮЩИЕ СИЗ (Средства индивидуальной защиты). Оборудование)***
также нужно:
Винты 7-3ммx14мм
Винты 4-2,5x8 мм
Винты 4-4ммx10мм
Медный провод — это магнитный провод с внешним диаметром 0,3 мм, которого я использовал достаточно, чтобы настроить его на сопротивление 3,7 Ом. Вам нужно будет проверить характеристики производителя провода на сопротивление на 1000 футов, а затем выполнить некоторые математические преобразования, ��тобы получить желаемое значение сопротивления. Я также использовал устройство для намотки катушек, чтобы получить более гладкую и чистую намотку катушки. Вы можете сделать это вручную, это просто займет больше времени.
--УБЕДИТЕСЬ, ЧТО ВАШ УСИЛИТЕЛЬ РАССЧИТАН НА ОМ, ДЛЯ КОТОРОГО ВЫ ПОДКЛЮЧАЕТЕ--
вы всегда можете подключить сопротивление, превышающее номинальное сопротивление вашего усилителя, но никогда не ниже.
Корпуса магнитов следует печатать из PETG, так как они могут нагреваться.
Конус был напечатан на полимерном принтере из-за тонких стенок. (Используйте FDM на свой страх и риск)
все остальное (кроме стальных пластин по периметру) можно напечатать из PLA, PETG, ABS и т. д.
Файл DXF (задняя пластина для лазерной резки) предназначен для задней части коробки. Его можно импортировать в программное обеспечение для 3D-модели и экструдировать, ��сли вы хотите просто распечатать заднюю часть.
другие модели dxf (верхняя средняя пластина POINT 25 PLate, нижняя пластина POINT125, нижняя средняя пластина POINT25 и верхняя монтажная пластина POINT125) все должны быть вырезаны из мягкой стали — (точка 125 = 0,125 дюйма) указывает толщину пластин.
Ссылка на видео:
