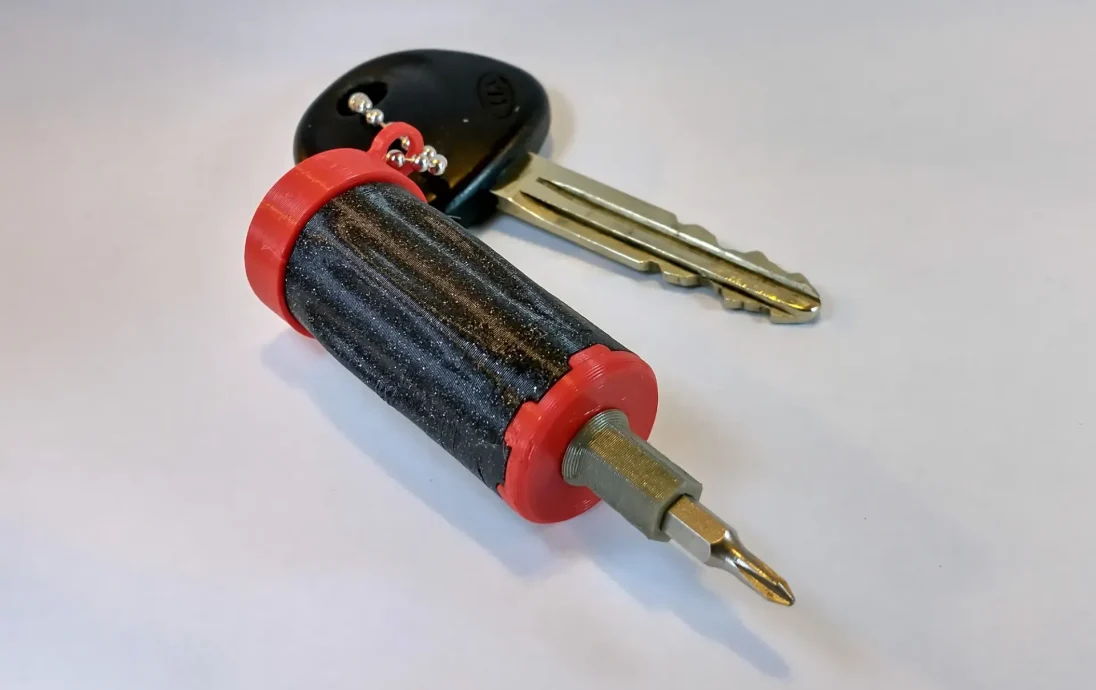

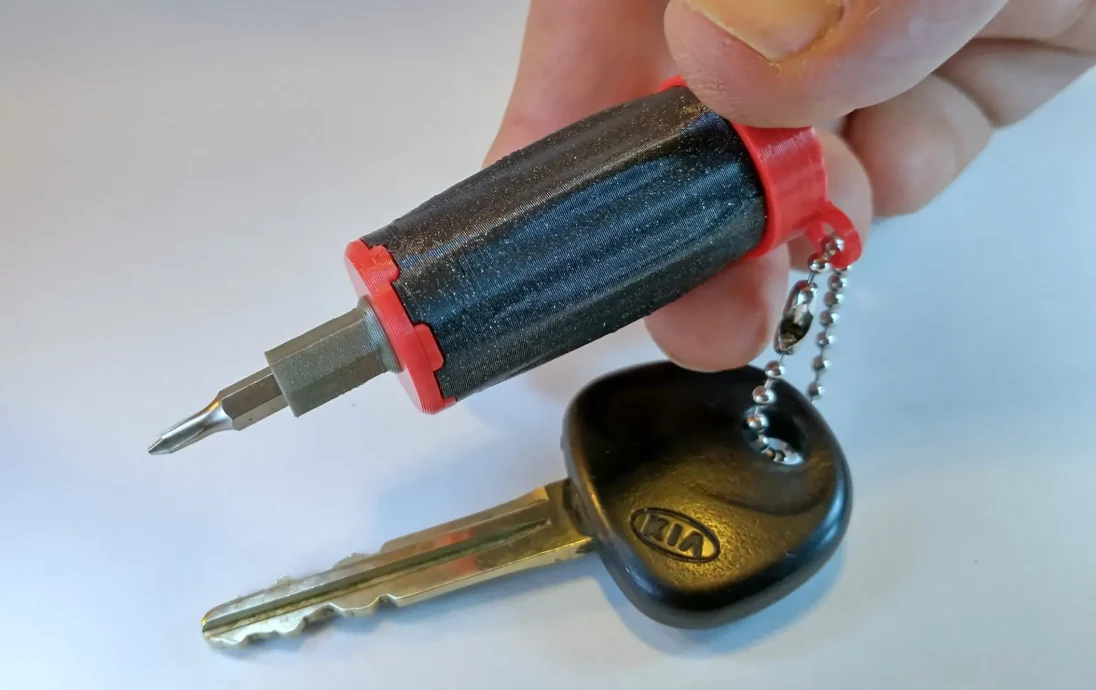

Мини-отвертка с реверсивной трещоткой 15 в 1

Сначала FreddyZ принял вызов Мартина Ригатони и сделал миниатюрную отвертку с храповым механизмом. Теперь я решил поддержать FreddyZ в его (вероятно, непреднамеренном) проекте по созданию миниатюрной реверсивной отвертки с храповым механизмом. Мы все знаем, к чему это приводит...

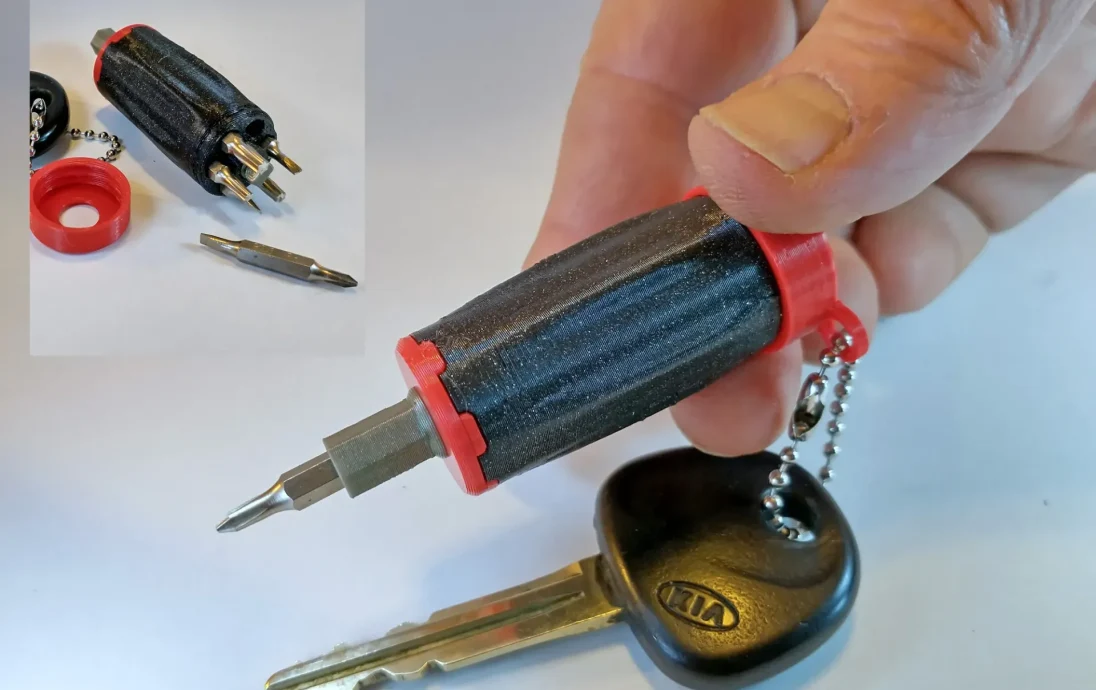

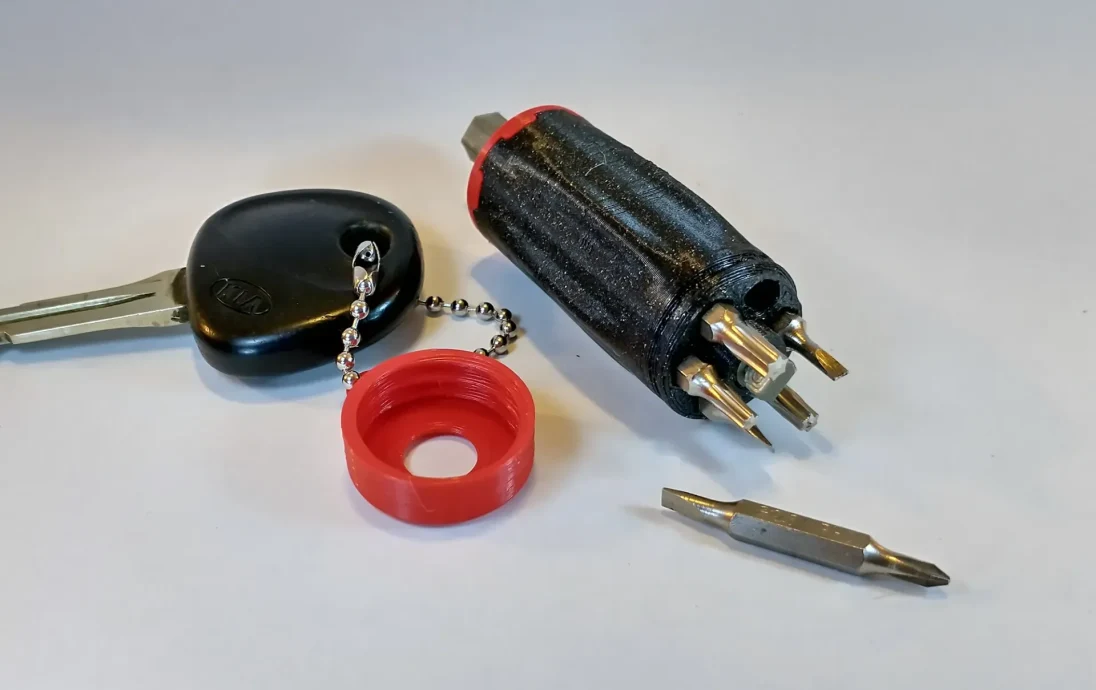

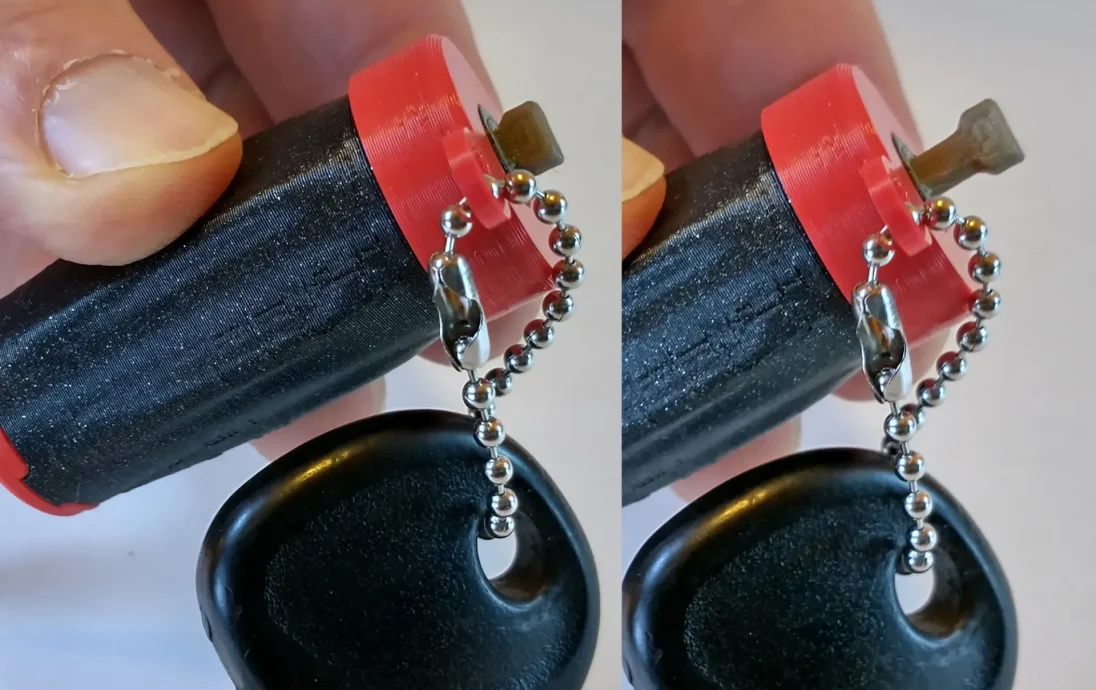

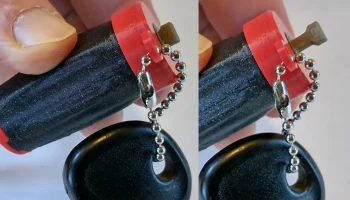

Эта конструкция имеет небольшую ручку сзади, которая при нажатии перемещается по часовой стрелке и защелкивается в направлении против часовой стрелки. Вытяните ручку, и направления привода и храпового механизма поменяются местами. А конец драйвера отвинчивается, открывая место для хранения до 6 дополнительных бит.

Он предназначен для двусторонних бит с хвостовиком 4 мм и длиной до 32 мм (или односторонних бит длиной до 25 мм). Всего имеется 7 двусторонних насадок, что дает вам в общей сложности 14 насадок на выбор. Да, и без насадки его можно использовать как 4-миллиметровый гаечный ключ, следовательно, это 15-в-1!

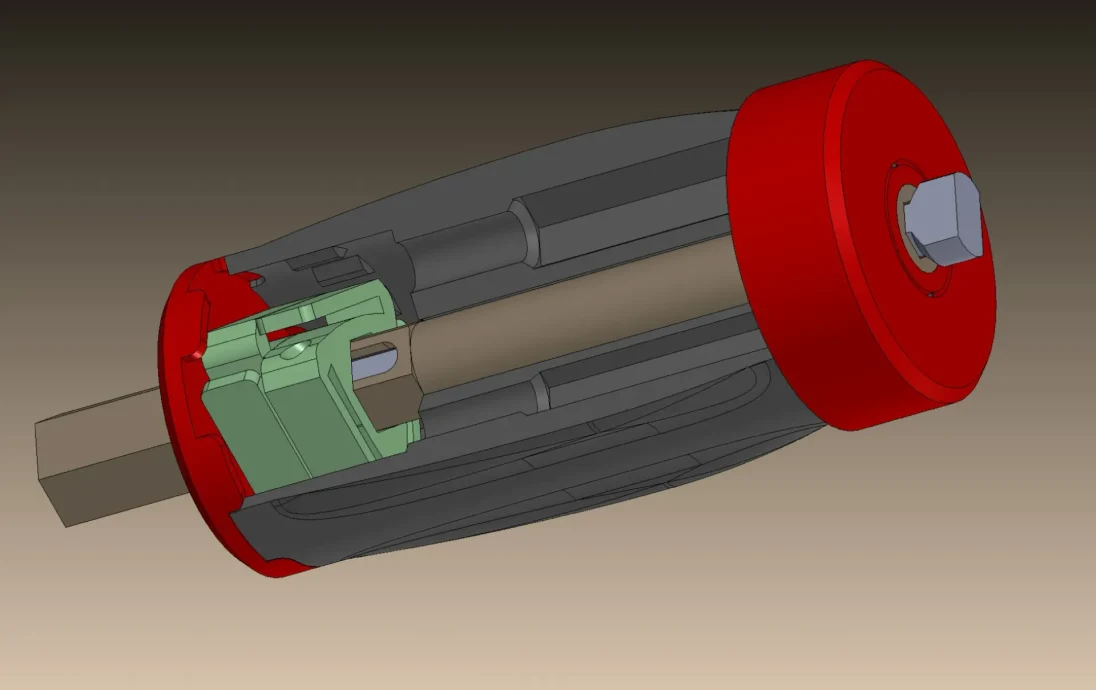

Секрет реверсивного механизма заключается в скользящей храповой системе с двумя наборами гибких пальцев (один под углом по часовой стрелке, другой против часовой стрелки), которые входят в зацепление с выступами на внутренней стороне рукоятки. Когда храповой механизм скользит по направлению к кончику, пальцы, расположенные под углом по часовой стрелке, входят в зацепление при движении по часовой стрелке, но храпятся при движении против часовой стрелки. При перемещении храпового механизма к торцу задействуется набор пальцев против часовой стрелки, изменяя действие.

Печать
Я напечатал это PLA, но PETG или ASA тоже подойдут. Все детали печатаются в указанной ориентации и без опор. Распечатайте по одной детали каждой детали толщиной слоя 0,2 мм. (Я предоставил два файла с завинчивающимися крышками — один с отверстием для ��ольца и один без — просто распечатайте один.) Часть стержня печатается торцом, поэтому вы, вероятно, напечатаете его с полями, чтобы он не опрокинулся. Это механизм с жесткими допусками, поэтому все детали должны быть очень чистыми. Используйте напильник или наждачную бумагу, чтобы удалить любые гниды, нити и т. д. Также проверьте, соберите все различные сопрягаемые поверхности по отдельности перед сборкой, поскольку разборка довольно сложна.

Сборка
1. Деталь храпового механизма состоит из верхнего и нижнего сгибающихся пальцев, причем верхние пальцы печатают прямо поверх нижних пальцев, с зазором в один слой между ними. Нажмите на конец каждого из шести пальцев, чтобы освободить его от соседнего пальца. Убедитесь, что каждый палец свободно сгибается и ни за что не цепляется. (Удалите все комочки и неровности, вызывающие проблемы, с помощью бритвенного лезвия или ножа X-acto.)

2. Вставьте вал в переднюю крышку так, чтобы гладкая сторона крышки прилегала к фланцу на конце муфты.

3. Вставьте толкатель в конец вала, ориентируя его так, чтобы небольшое отверстие на конце толкателя было видно через овальную прорезь на боковой стороне вала.

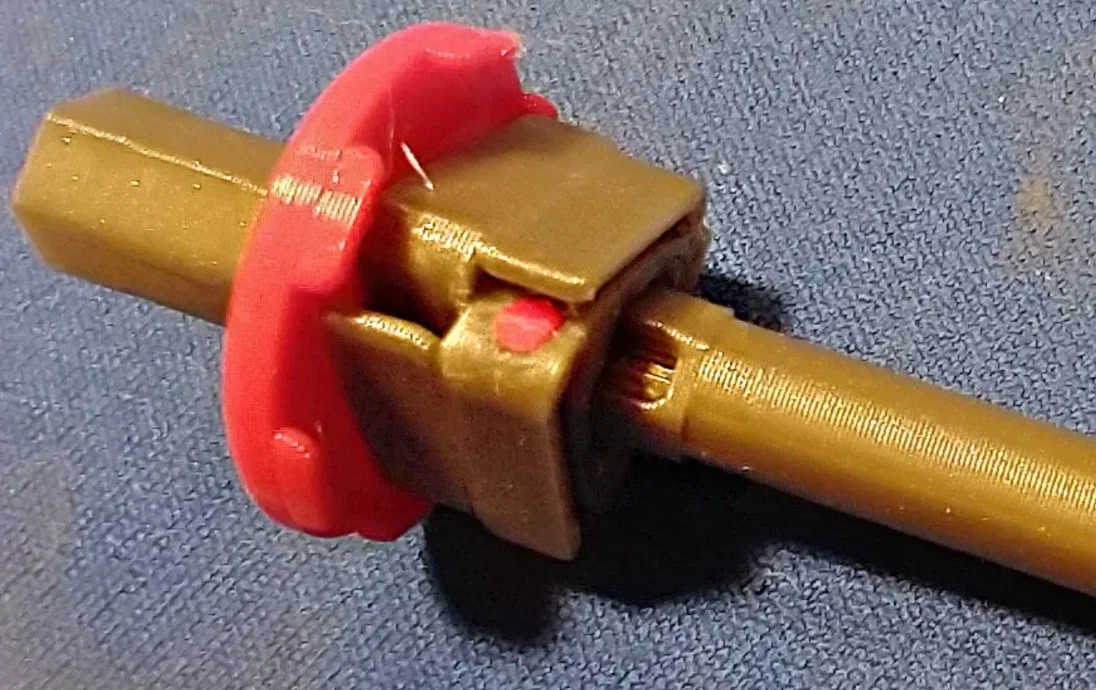

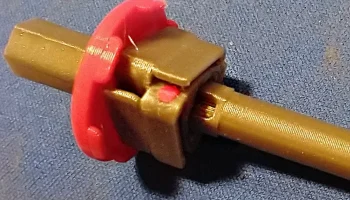

4. В одном углу храпового механизма имеется небольшое отверстие, совмещенное с пальцами, идущими к торцу отвертки. (См. последнее фото.) Наденьте храповик на вал так, чтобы маленькое отверстие совпало с овальной прорезью на валу.

5. Возьмите кусок нити длиной 7 мм и диаметром 1,75 мм (концы должны быть обрезаны под прямым углом и с небольшой фаской) и вставьте его через отверстие в храповом механизме в отверстие на конце толкателя. Плотно вставьте его на место и убедитесь, что, когда вы нажимаете и тянете конец толкателя, храповик скользит вверх и вниз вдоль вала. Следите за тем, чтобы конец нити не торчал и не мешал соседнему сгибающемуся пальцу. Когда вы убедитесь, что все работает правильно, капните небольшую каплю суперклея на конец нити, чтобы она не растеклась.

6. Наденьте корпус на вал и в пазы передней крышки. Возможно, вам придется слегка повернуть вал, чтобы пальцы храпового механизма оказались между выступами на внутренней стороне рукоятки.

7. Наденьте воротник на хвостовую часть вала и плотно прижмите его. Он должен плотно прилегать, а верхняя часть воротника должна находиться на одном уровне с концом стержня. Примечание. Если воротник не плотно прилегает или слишком тугой, попробуйте перепечатать его, увеличив или уменьшив масштаб на 0,5 — 1,0 %.

8. Теперь вы готовы положить насадки в отсек для рукоятки и завинтить торцевую крышку.

Биты
Односторонний, хвостовик 4 мм
