Держатель отверток на DIN-рейке

Это набор держателей отверток для DIN-рейок. Мне они нравятся из-за модульности, которую обеспечивает использование DIN-рейок.

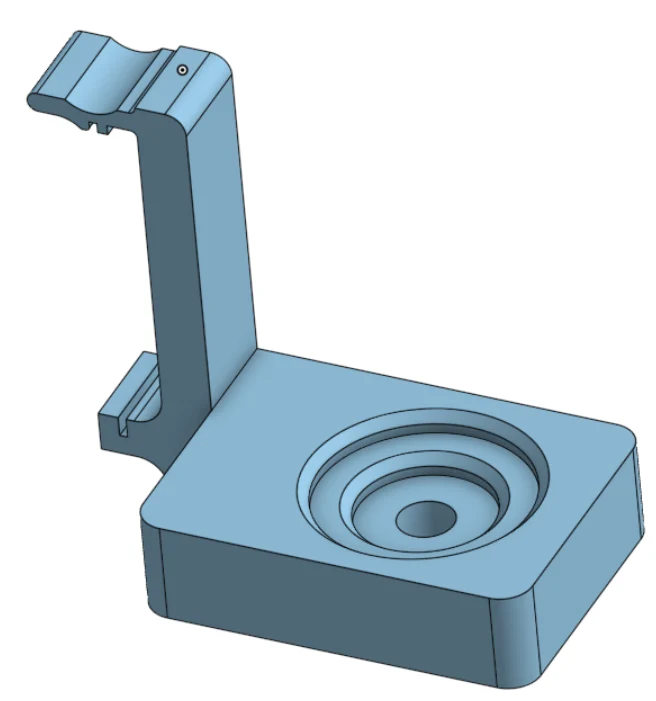

Держатель должен легко защелкиваться на месте, если толщина направляющей соответствует печатной детали, однако он также может быть очень тугим и сломаться, если не подойдет. Я рекомендую распечатать тестовый образец, чтобы убедиться, что он соответствует толщине DIN-рейки. Я также ��редоставляю ссылки на модели (да, я сделал несколько, потому что в то время, когда я их разрабатывал, я не очень хорошо разбирался в параметрическом моделировании). Их легко заменить на любую толщину DIN-рейки или диаметр отверстия. Я прилагаю изображение для справки о том, что нужно изменить, и таблицу загруженных файлов.

Эта модель печатает без поддержки.

Две настенные петли обеспечивают достаточную прочность.

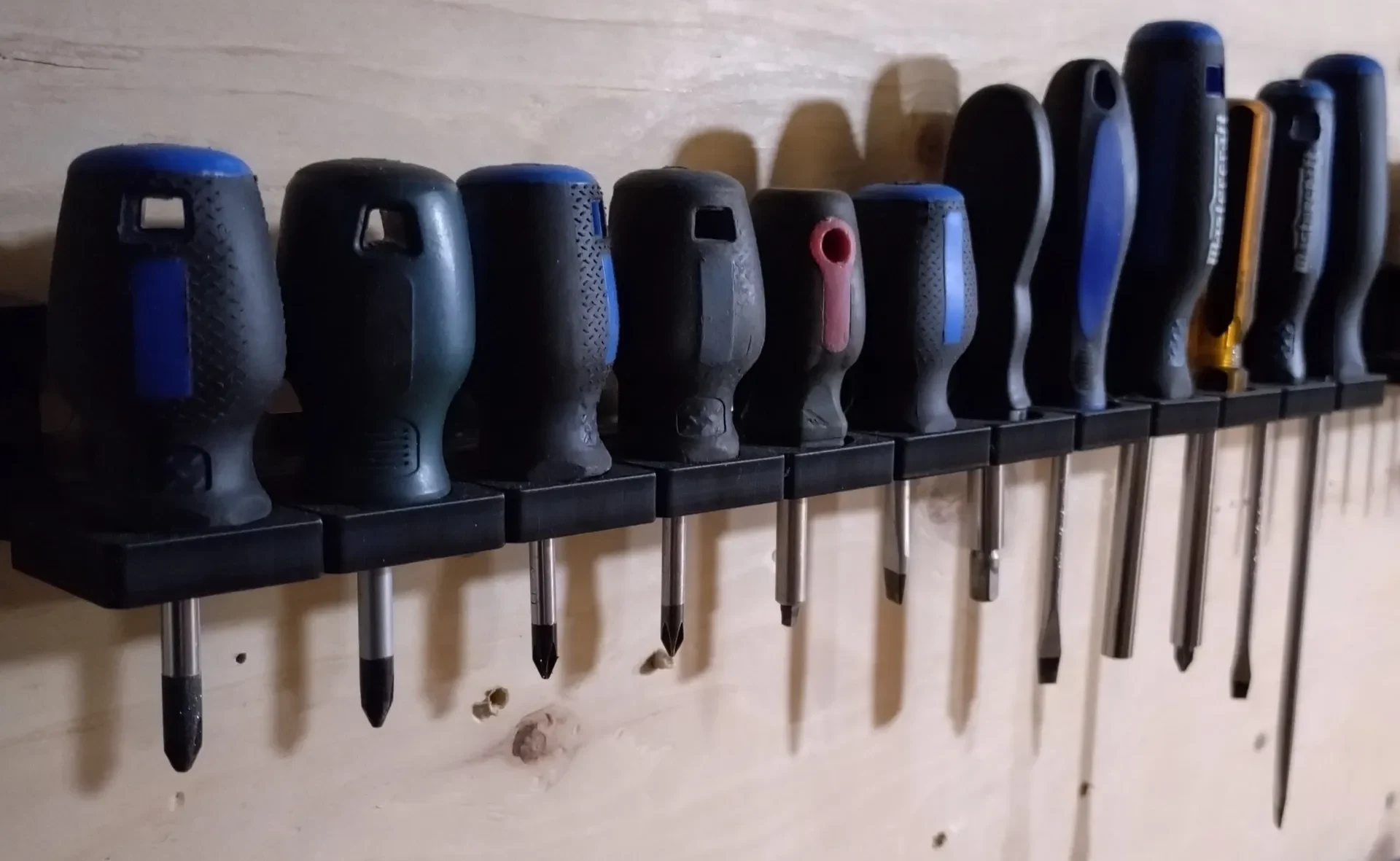

Печать из PETG или PLA. Те, что на фотографии, я напечатал из PLA, но PETG обеспечивает большую гибкость зажима.

Я опубликовал несколько версий этой модели и буду добавлять новые по мере необходимости. Вы можете попросить внести некоторые изменения, но я не могу обещать, что внесу их. Вы можете клонировать исходную модель из OnShape и адаптировать ее к своим потребностям. Если на это будет достаточный спрос, я, возможно, даже создам полностью параметрическую модель.

Ссылка на исходные модели в OnShape

din_screw_driver: https://cad.onshape.com/documents/62e87e77b9832ce937221dd5/w/4917d5ddfe27691ab7235889/e/fd5ee5b6a7c5fbd8e11c8eb4

din_screw_driver_small: https://cad.onshape.com/documents/26d928409605adc2edae78f0/w/8f3c0278344ffe751f9d3862/e/fea939627c5480feec41b870

din_screw_driver_smaller: https://cad.onshape.com/documents/25fe3e7f00808511d5426937/w/8671ba3f9dd3932be6a360a3/e/0d71e711966ad4f88283b4a9
