Расширения корпуса для электроники Bumbag с креплениями н..

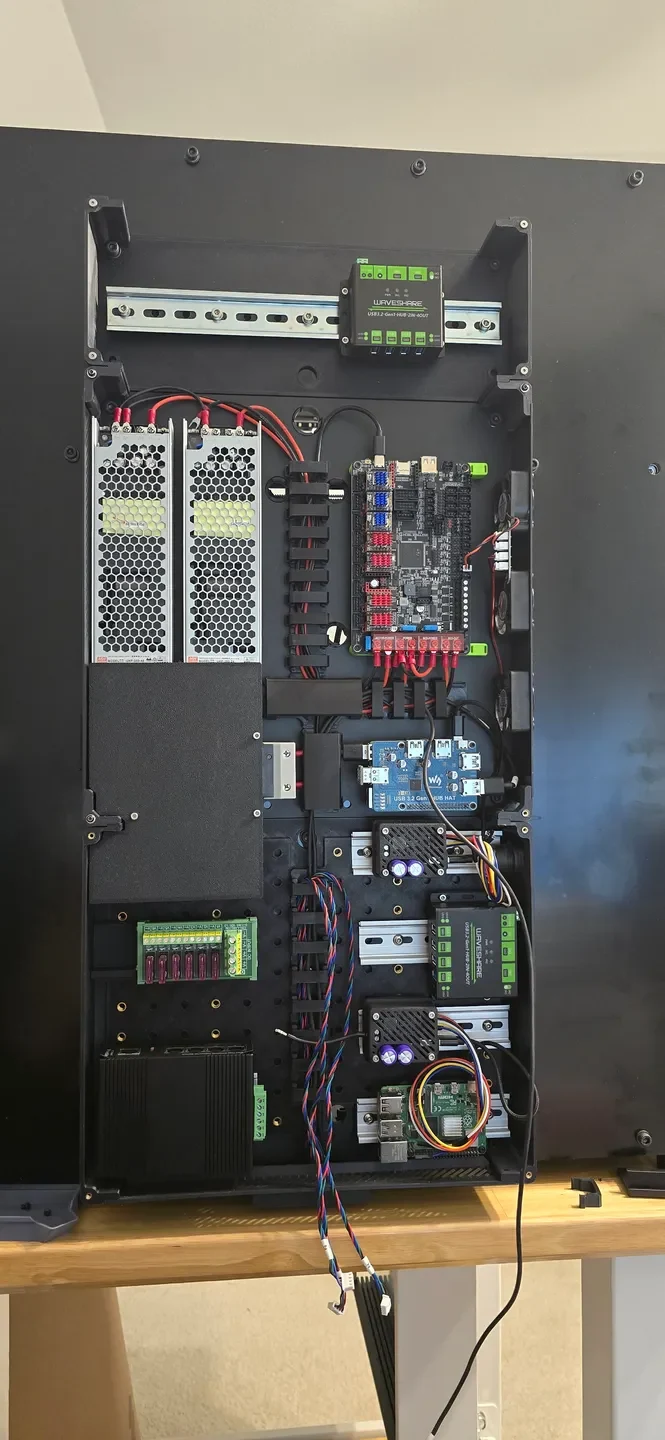

Это ремикс на Bumbag от tg73. Я хотел использовать DIN-рейки, чтобы можно было легко менять местами и переставлять их. Эта настройка предназначена для vcore 4.0 400 1-го поколения. Это означает, что мой принтер проложил провода двигателя под задним выступом и через отверстие в задней панели. Это было изменено в будущей версии. Поскольку мой был спроектирован таким образом, он включает в себя нижнюю панель для прокладки проводов в нижний отсек поясной сумки. Он собирается с помощью винтов M3 и термофиксирующих вставок. Также имеется канал для проводов, который крепится к винтовым креплениям, поэтому провода двигателя никогда не попадают в камеру. Кроме того, в моем принтере установлены 3 вентилятора сбоку корпуса электроники. Вышла вторая ревизия электронного корпуса и не знаю, будет ли она с ней работать.

Для крепления на DIN-рейку используются винты с полукруглой головкой M5, чтобы удерживать их на месте. Для гибкости монтажа имеется сетка отверстий для термофиксируемых вставок M5. Вам не обязательно использовать их все.

Мой принтер использует источники питания 24 В и 48 В. Я спроектировал крышку для высоковольтной проводки. Он охватывает одну секцию DIN-рейки в нижнем корпусе, где я испо��ьзую блоки Wago, установленные на DIN-рейке, для всех сетевых подключений. Я включил эту обложку. Я не знаю, будет ли он работать от одного источника питания 24 В.

Поскольку у меня принтер модели 400, все отверстия совмещены с этим принтером. Чтобы установить его, вам придется просверлить дополнительные монтажные отверстия в задней панели.

Я не со��ирался публиковать это, но из-за того, что люди просили об этом, я публикую это. Он не такой чистый, как другие мои проекты, поскольку он был переработан из STL. Поскольку он предназначался только для личного использования, вы можете использовать мой диапазон.
