Запасная ручка для настенной катушки для шланга Gardena C..

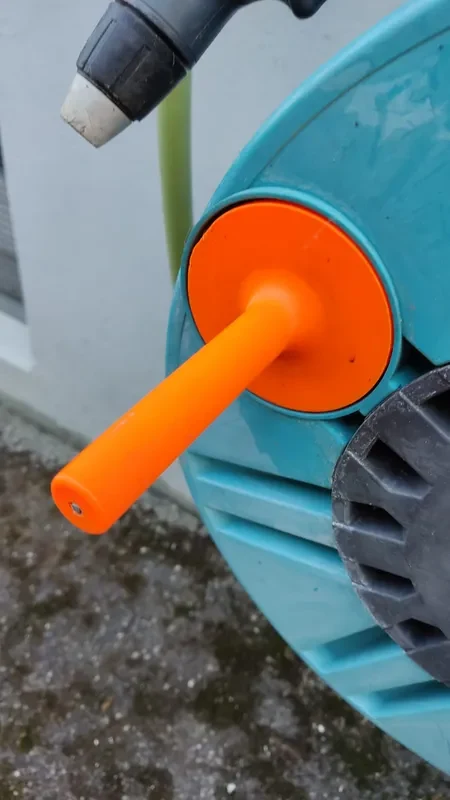

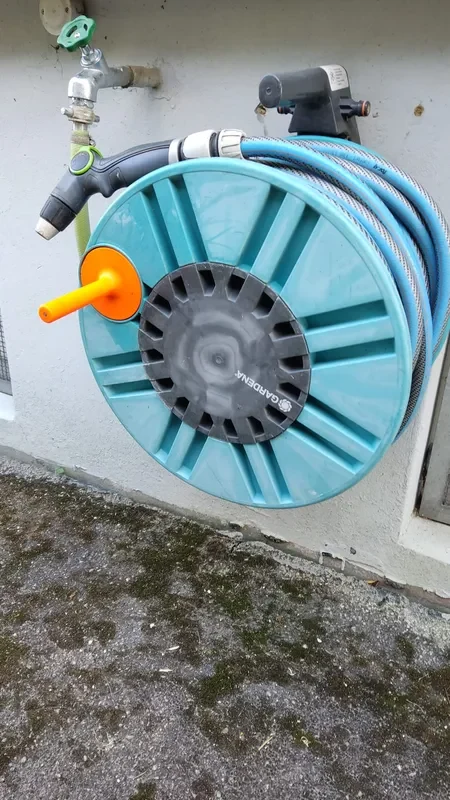

Оригинальная ручка нашей настенной катушки для шланга Gardena Classic 60 сломалась после многих лет использования. Чтобы катушка оставалась работоспособной, я разработал и напечатал запасную ручку из PETG.

Как и оригинал, новая ручка просто впрессовывается в катушку — никаких винтов или клея не требуется. Для повышения долговечности печатной детали я добавил внутреннюю прорезь, которую можно усилить стержнем с резьбой М3, резьбовой вставкой и закрепить изнутри шайбой и гайкой.

Деталь была напечатана в горизонтальном положении, так что линии слоев проходили горизонтально, что делало ручку более прочной в направлении приложенной силы.

Особенности конструкции:

Совместим с настенной катушкой для шланга Gardena Classic 60.
Дополнительное внутреннее усиление с помощью резьбового стержня М3, вставки, гайки и шайбы.

Пр��дусмотрено две версии: одна с ручкой 100 мм (используется на нашей катушке) и одна с ручкой 50 мм.

Механическое усиление требует вставки с резьбой М3, которая вплавлена ​​в рукоятку. Затем со стороны катушки ручки можно ввинтить стержень с резьбой М3 и закрепить его гайкой и шайбой.

Для ручки 100 мм используйте стержень с резьбой 100 мм, а для ручки 50 мм — стержень с резьбой 50 мм.
