Понижающий преобразователь XL4005, простое крепление на D..
Мне нужно было крепление на DIN-рейку, поэтому я спроектировал его.

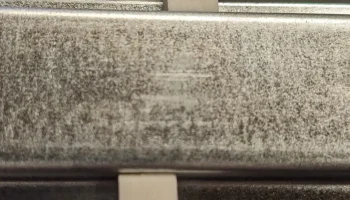

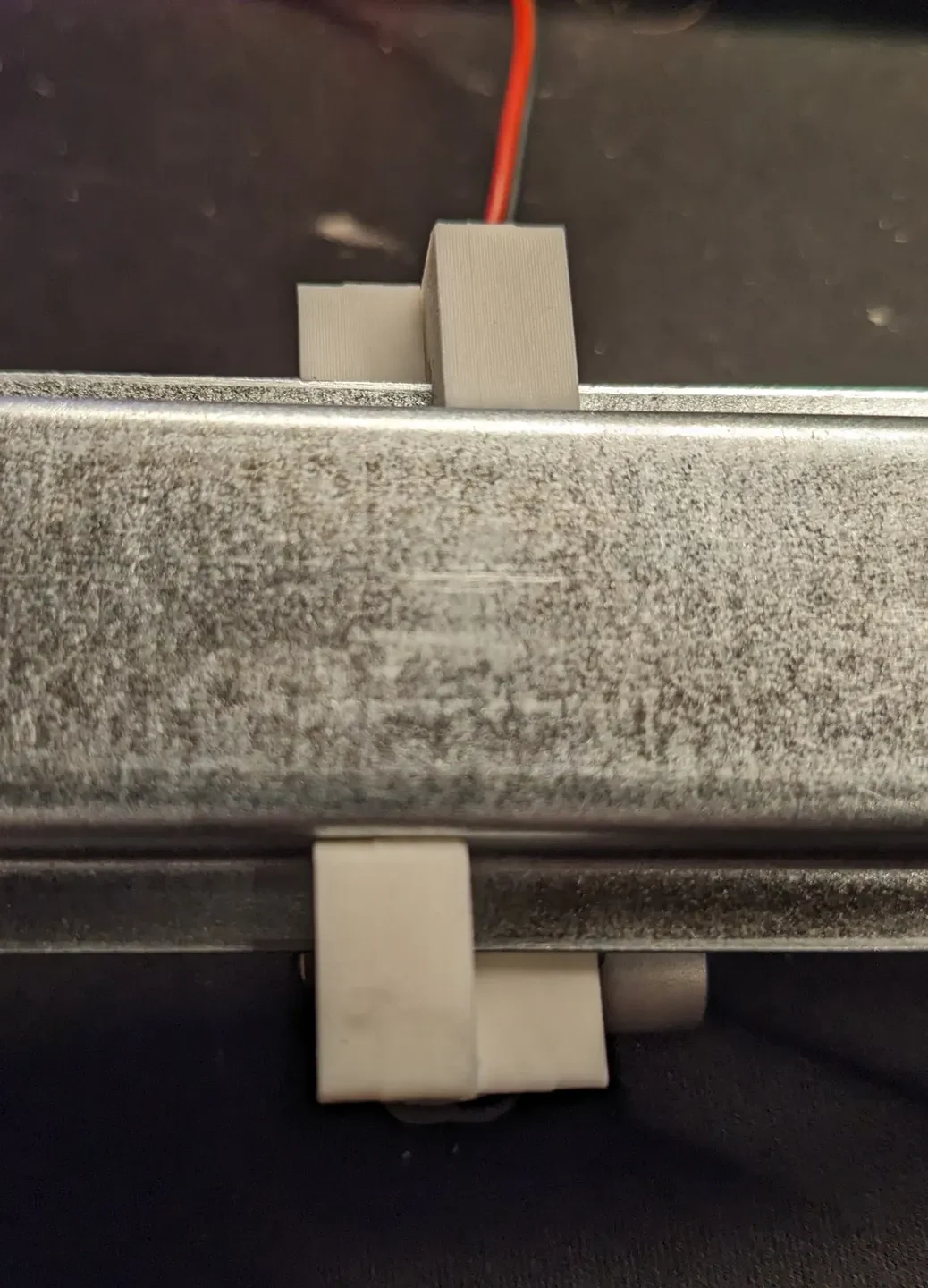

Внимание: DIN-рейка, которую я измерял при проектировании, имеет какие-то странные размеры (это была короткая рейка от неиспользуемого блока предохранителей). Он вполне подходит для этой конкретной рейки, но на другие мои DIN-рейки он не подходит без удаления материала с печатной части.
Поскольку я больше не могу найти соответствующий файл проекта, мне нелегко его исправить.
Вы все еще можете попробовать этот принт: это быстро и требует всего несколько центов материала, а с помощью резака вы сможете подправить его под свой рельс. Извините, но, пожалуйста, вините [прекрасных] производителей DIN-рейок, похожих на DIN-рейку, но не совсем DIN-рейок :'(
Вам нужно распечатать
либо два из А (это то, что я сделал)
или один из A и один из B

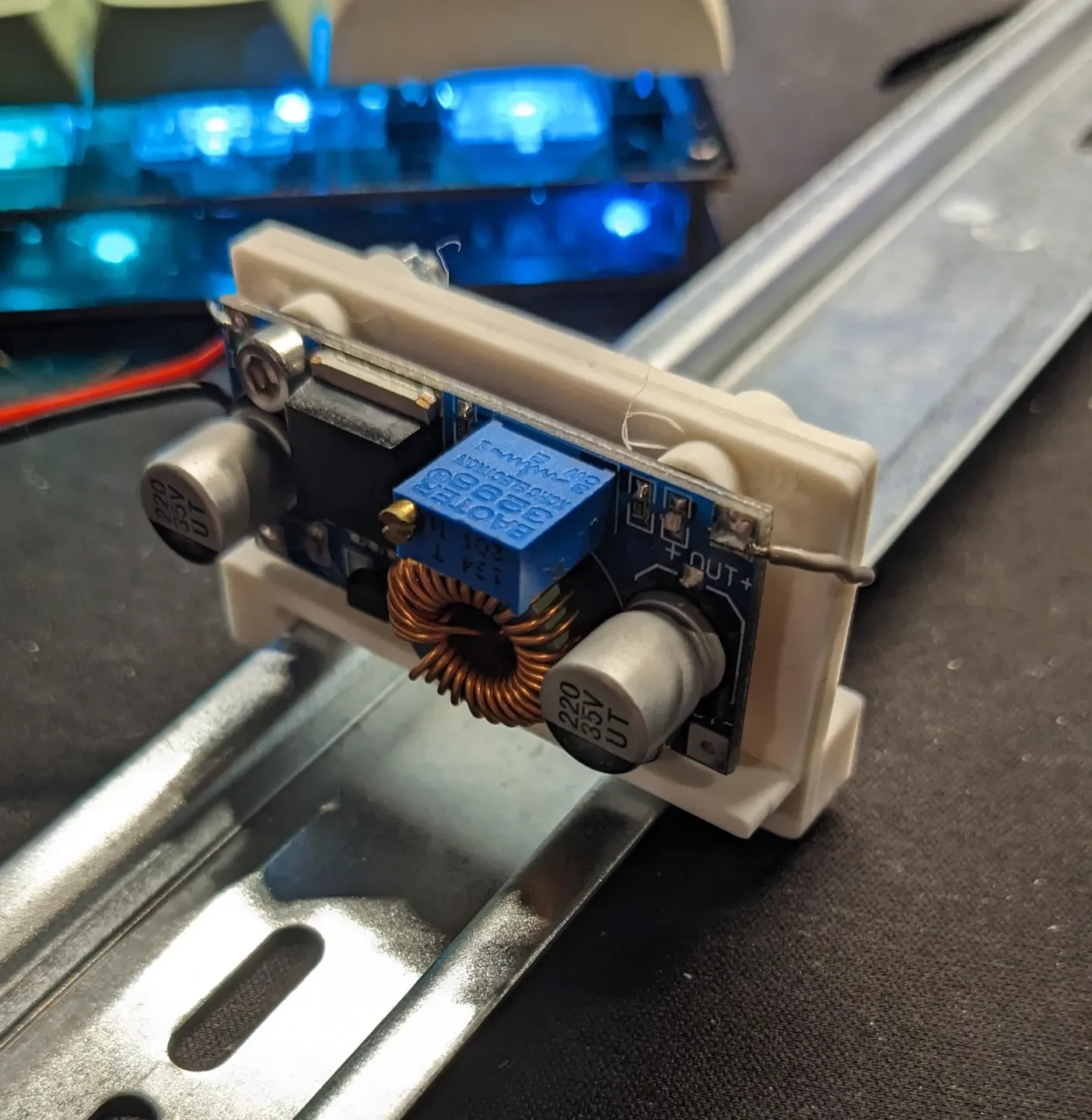

На печатной плате есть два монтажных отверстия, которые совпадают с отверстиями на печатных деталях.
Используйте 2 гайки M3x16 и 2 гайки M3. Не надевайте гайки на печатную плату XL4005 — они слишком велики и могут вызвать короткое замыкание.

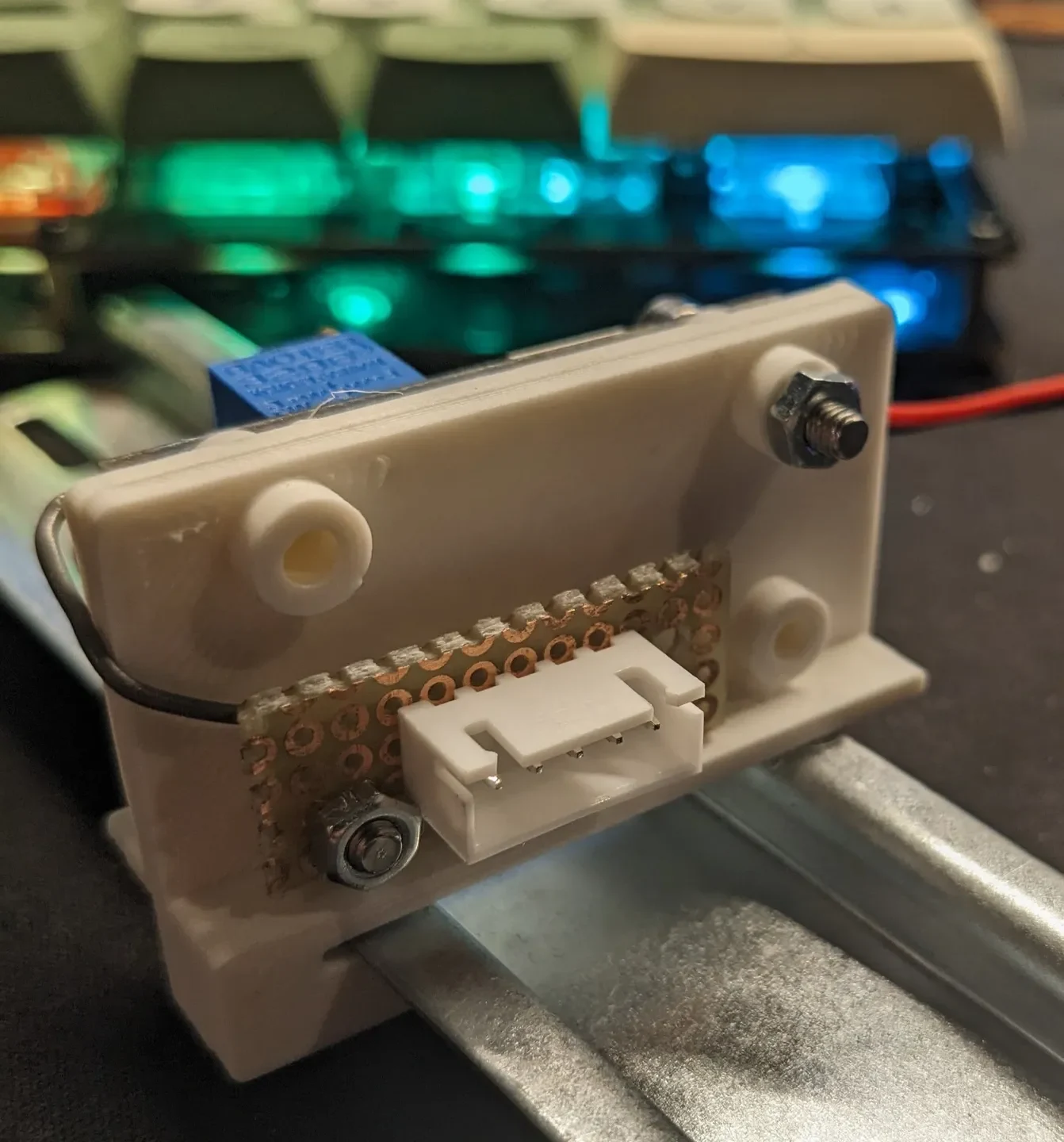

Как вы можете видеть на изображении, винты достаточно длинные, чтобы установить еще одну плату «сзади». Еще раз: будьте осторожны, чтобы не закоротить что-нибудь!
Либо соберите на направляющей (например, между существующими предметами для крепления на направляющую), либо соберите на верстаке, а затем наденьте на направляющую. Для моего принтера окончательная сборка подошла хорошо. [Изменить: проверьте замечание выше].
Это действительно простая деталь, поэтому печатайте из любого материала, который вам нужен, на любой высоте слоя и с небольшим заполнением. Я использ��вал PLA толщиной 0,2 мм с 25%, но это та же настройка, что и для предыдущего отпечатка. Попробуйте 0,3 мм и 10 %, тоже будет хорошо.
Я не распечатал часть B (спроектировал ее, пока печатал 2x A), но она тоже должна работать. Бонусные баллы, если вы распечатаете разными цветами для более красивого вида :)
