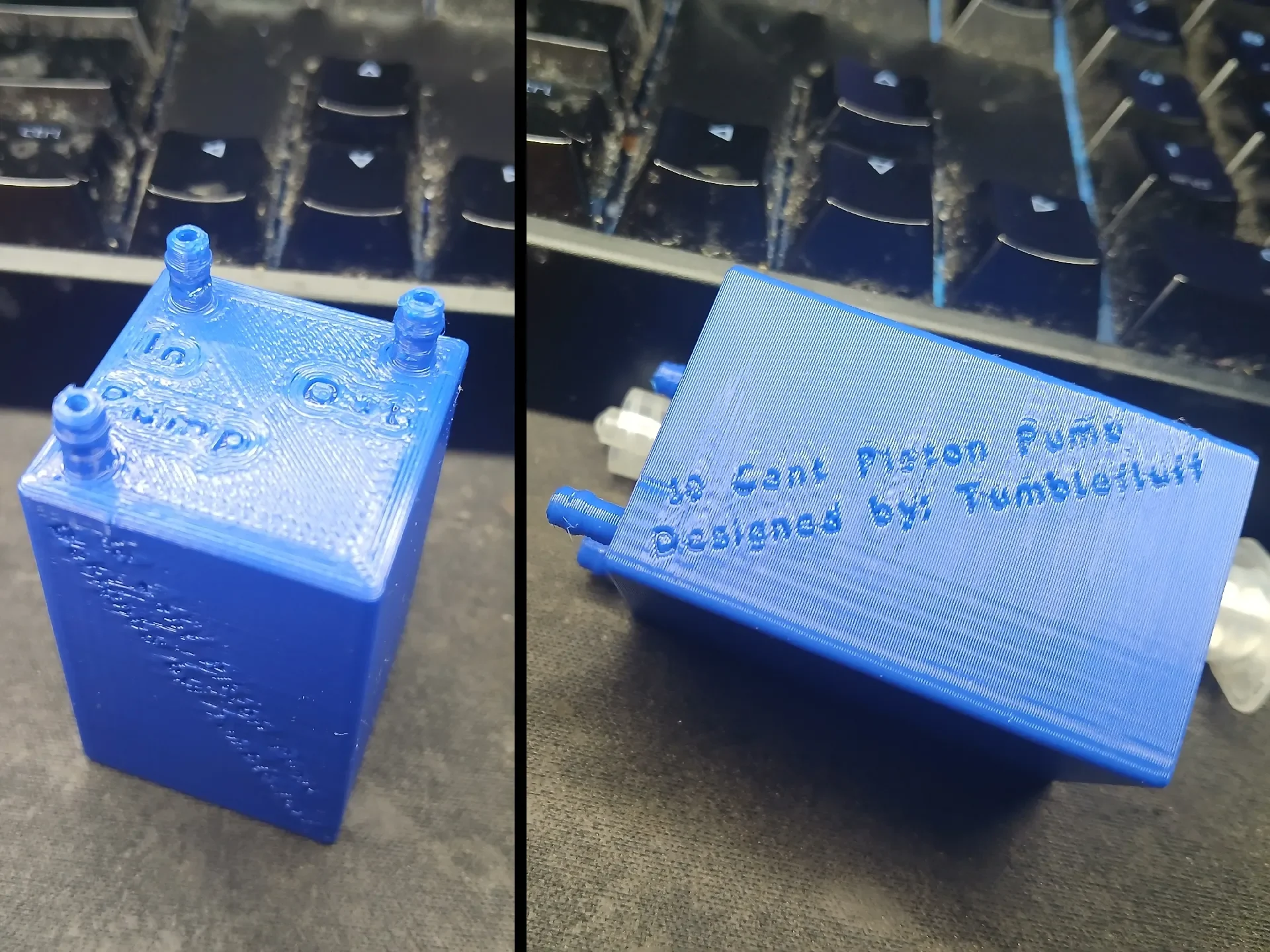

Поршневой насос за 10 центов

Поршневой насос 10 Cent — это компактный насосный блок со шприцевым приводом, напечатанный на 3D-принтере, в котором в качестве простых и эффективных обратных клапанов используются два никеля.

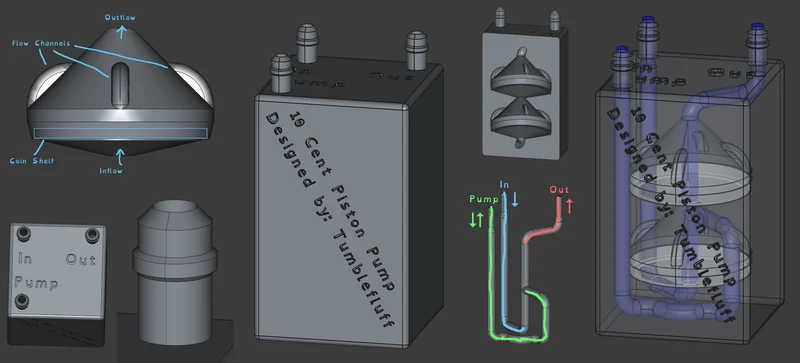

Эта конструкция превращает шприц в направленный поршневой насос, в котором жидкость движется чисто в одном направлении благодаря монетным клапанам, приводимым в действие силой тяжести и давлением. Он оснащен тремя стандартными отверстиями для аквариумных трубок диаметром 1/8 дюйма (приток, отток и шприц).

ℹ Инструкции по печати:

Печатайте со 100% заполнением, чтобы обеспечить водонепроницаемость каналов и прочные стенки.

Есть два этапа, на которых вы вставите пятак в середине печати («быстрый палец» или пауза). Правильные моменты должны быть ясны из хода печати и геометрии модели.

После печати монеты навсегда запечатываются внутри, образуя не требующий обслуживания цельный блок жидкости. Просто подсоедините трубку и шприц, чтобы начать сцеживание!

Советы по повышению производительности

Покройте контактную сторону никеля тонким слоем Plasti Dip, силикона RTV или жидкой изоленты и дайте ему полностью затвердеть, прежде чем вставлять его в отпечаток. «Прорезиненная» металлическая поверхность PLA значительно улучшит герметичность и уменьшит утечки, особенно если вы сможете добиться гладкой и ровной поверхности.

Выбирайте гладкую нить. Различные нити имеют разную текстуру поверхности. Нити с шероховатой поверхностью (например, волокна, матовые смеси) увеличивают внутреннее сопротивление потоку. Для достижения наилучших результатов используйте глянцевые или гладкие нити и избегайте нитей, содержащих волокна или наполнители.

Максимальная точность принтера. Чем выше точность и постоянство размеров вашего принтера, тем надежнее будут седла и каналы клапанов. Тщательно настроенная экструзия, выравнивание слоя и смещение по оси Z помогают.

Поэкспериментируйте с объемом шприца. Выбор шприца повлияет на профиль потока и общую производительность. Шприцы меньшего размера обеспечивают быстрые импульсные всплески; Шприцы большего размера создают более плавные и медленные потоки, похожие на дыхание. Попробуйте разные размеры в соответствии с вашими потребностями.

Увеличьте вдвое для более плавного потока. Вы можете распечатать два насоса и использовать их на противоположных фазах (один всасывает, а другой выталкивает), чтобы добиться более непрерывного и устойчивого профиля потока.

Ускоренный курс по оптимизации трубок и потока

При настройке помпы тип и расположение трубок могут существенно повлиять на производительность:

Жесткие и гибкие трубки:

Жесткая трубка (например, ПТФЭ или жесткий ПВХ) сохраняет свою форму под давлением, предотвращая «раздувание» и сохраняя поток резким и отзывчивым — отлично, если вам нужен точный контроль.
Гибкие трубки (например, силиконовые) легче прокладывать и они менее склонны к растрескиван��ю, но они могут слегка расширяться под давлением, что смягчает или гасит импульсы насоса.

Добавление баллона давления (демпфера импульсов):

Вы можете добавить небольшой гибкий «пузырь» или расширительную грушу сразу после выпускного отверстия насоса. Он действует как конденсатор в цепи выпрямителя переменного и постоянного тока, сглаживая пульсации и создавая более устойчивый и непрерывный поток.

Минимизируйте разъемы:

Каждый соединитель, колено или Y-образный разъем увеличивает сопротивление потоку и увеличивает потенциальные точки утечки. Меньше разъемов = более плавный поток и меньше обслуживания.

Выбирайте с умом:

Выбирайте жесткую трубку для коротких прямых участков, где важнее всего точные импульсы.
Используйте гибкую трубку, если вам нужно делать плавные изгибы или и��бегать трещин, вызванных вибрацией.
При необходимости комбинируйте их: жесткие сразу после насоса, гибкие вблизи изгибов или торцевых соединений.

⚠ Обратите внимание: ФАКТИЧЕСКАЯ стоимость превышает 10 центов. Название происходит от использования 2 пятицентовых монет. Стоимость материалов будет зависеть от того, что вы используете. При 100% заполнении используется чуть менее 35 граммов нити. Если ваша нить стоит 15 долларов за кг, то для этого потребуется пластика на сумму около 50 центов. Вам также понадобятся трубки и шприц.

Советы по эстетике:

Используйте запасной шприц с тонким тупым кончиком, наполните его краской контрастного цвета и заполните тисненый текст сверху, чтобы его было легче видеть и читать.

Зам��тки дизайнера

Этот проект задуман как развлекательный функциональный эксперимент и образовательный инструмент, а не как замена коммерческим насосам или клапанам. Это действительно работает (канун
