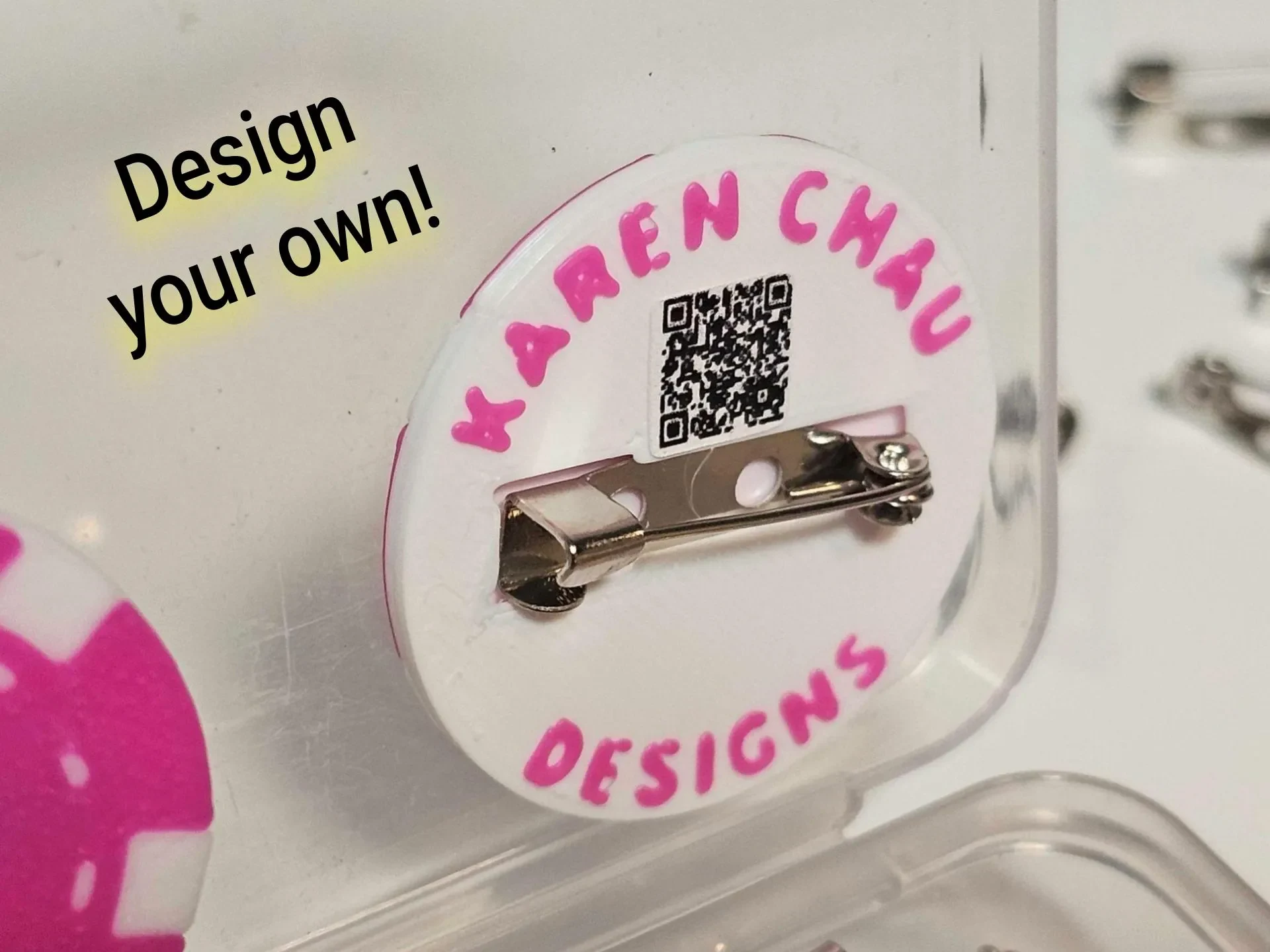

Если вы посетили 3DPrintopia 2024, MRRF 2024 или MRRF 2025, возможно, я дал вам булавку, которую я сделал с помощью этой конструкции паза для бесклеевого крепления булавки!
✨История дизайна✨
Я сделал сотни горных значков для раздачи на RMRRF 2024, это были плоские отпечатки, которые я приклеил булавками с обратной стороны, но этот процесс был грязным, вонючим и требовал сушки/закрепления, а результаты были не очень надежными — в целом, этот опыт я хотел улучшить, если собирался продолжать делать значки, чтобы поделиться ими на RRF!

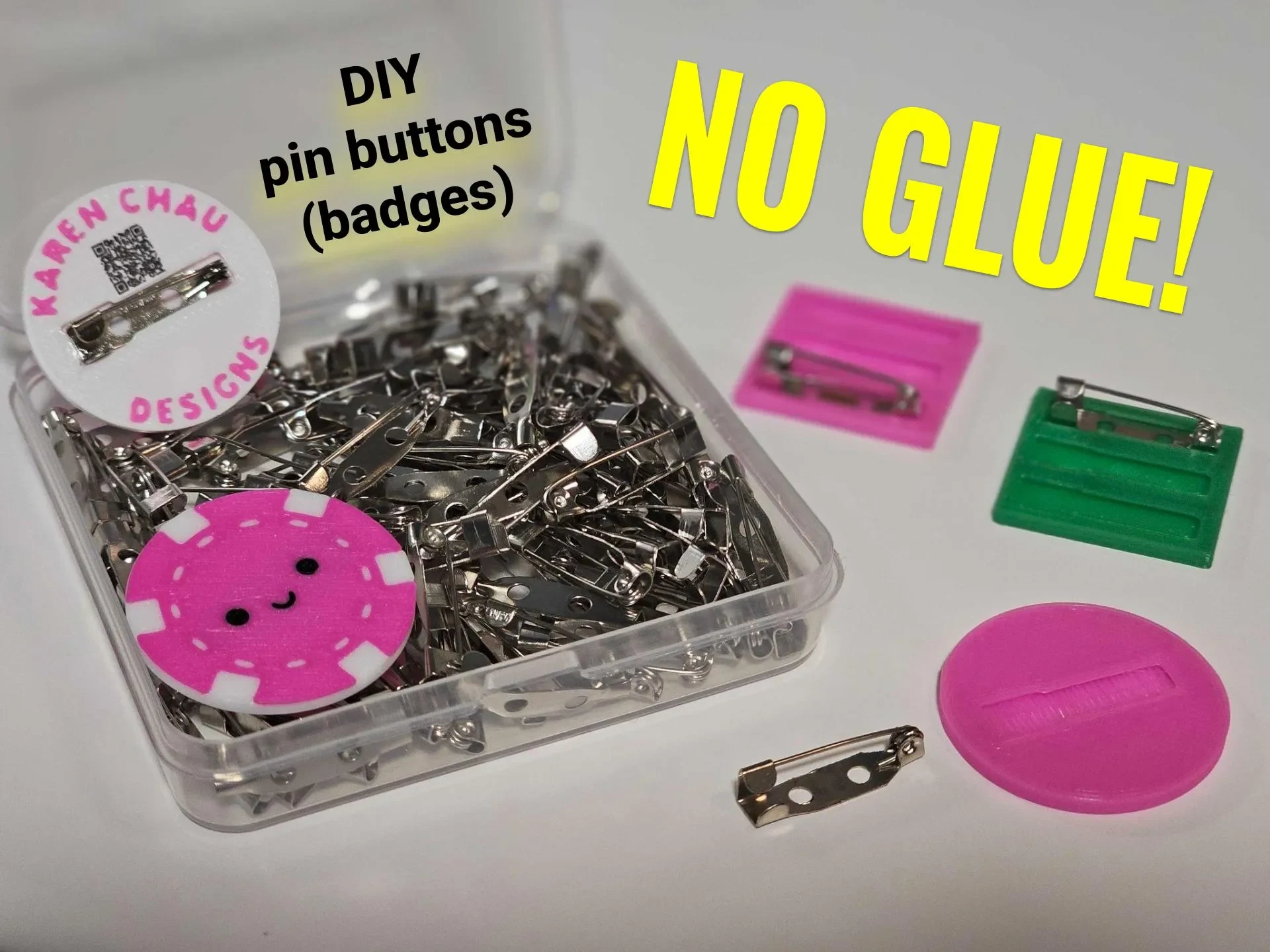

После некоторого мозгового штурма, беспорядочной работы в САПР и нескольких прототипов я остановился на конструкции слота для крепления штифтов, которая подходит для 20-миллиметровых штифтов, которые я купил на Amazon. Первая итерация, которую я использовал, была не очень красивой — они торчали сзади из моих дизайнов пончиков для MRRF 2024. Несколько месяцев спустя у меня была улучшенная версия, и я сделал сотни мини-булавок MakerChip, чтобы поделиться ими на 3DPrintopia 2024 — это было намного лучше, чем оригинальный вариант с клеем во всех аспектах!
✨Включенные файлы✨
СТЛ
Я преобразовал конструкцию паза для крепления штифта в модель, которую можно использовать в качестве отрицательной детали. Расположите его на своей модели там, где его нужно вырезать — он должен быть на верхнем или нижнем слое, поворачивайте по мере необходимости (примеры см. в 3MF).
3МФ

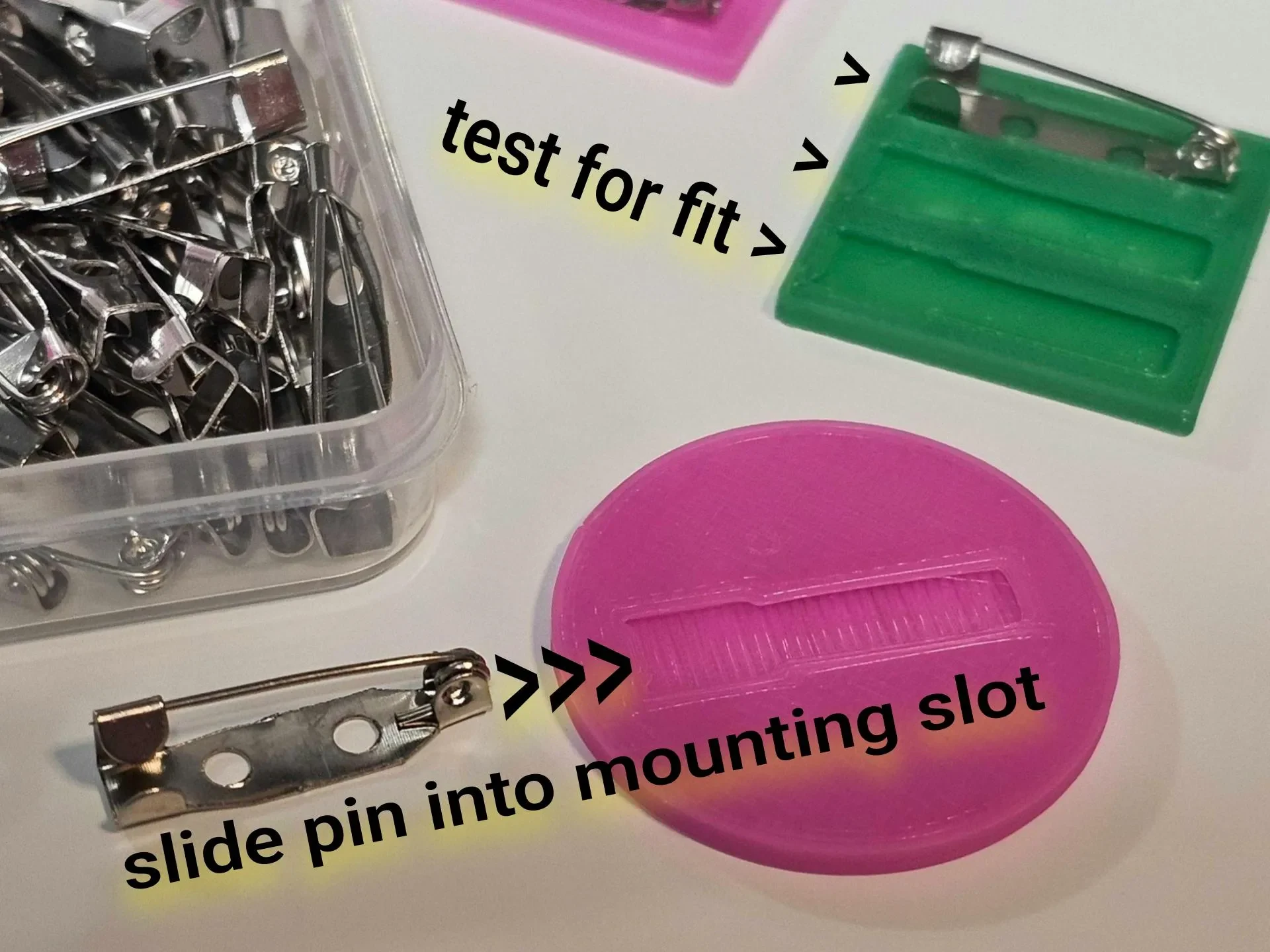

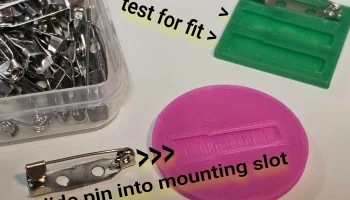

Я установил тестовые образцы для проверки посадки — для купленных мной штифтов мне нужно было проверить масштабирование только по измерению y, поэтому включенные мной тестовые образцы имеют исходный размер, масштаб 95% и масштаб 90%.
Я также включил тесты как лицом вверх, так и лицом вниз — мне не нужно было использовать подставки. Используйте их для справки при позиционировании и проверке посадки — перемычка может повлиять на посадку, поэтому обязательно проверяйте при необходимости!
✨Будущие проекты✨
Я добавлю несколько готовых к печати дизайнов значков и поддержу значки большего размера!
Обязательно подписывайтесь на меня здесь и следите за публикациями в моем сообществе!
Если вы хотите помочь моим проектам развиваться, поделитесь ими со своими друзьями, занимающимися 3D-печатью! Для поддержки моих проектов на этой платформе очень помогли бы покупки моделей и членство в клубах — спасибо за внимание!
Не забудьте указать меня в своих ремиксах — отмечайте меня в социальных сетях, чтобы я мог поделиться ими!
Карен
Как сотрудник Amazon, я зарабатываю на соответствующих покупках.
---
ПРИМЕЧАНИЕ:
Я повторно заказал еще три упаковки 20-миллиметровых булавок, чтобы сделать больше мини-булавок MakerChip для MRRF 2025, но булавки были немного меньше и несовместимы с моими отпечатками!
Учитесь на моей ошибке: обязательно проверьте несколько контактов, прежде чем печатать кучу!
К счастью, простое уменьшение y до 90% подходит для этой партии булавок!
